Pannelli di comando personalizzati: dall’idea al legno con Inkscape, OpenSCAD e stampa 3D a resina

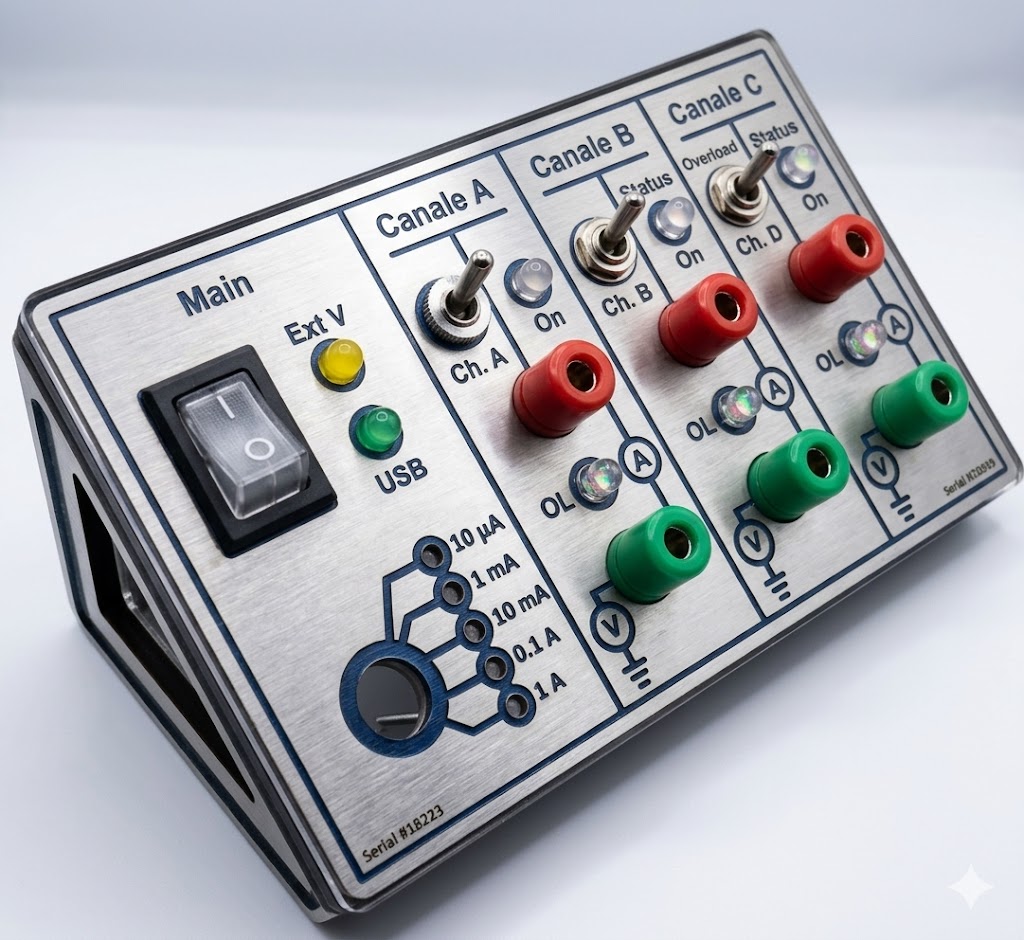

La crescente diffusione di stampanti 3D a resina e di strumenti CAD accessibili permette agli appassionati di elettronica e automazione di progettare pannelli di comando professionali anche in ambito hobbistico. Un flusso di lavoro completo combina Inkscape, OpenSCAD e una stampante 3D a resina per ottenere superfici di controllo in legno, complete di grafiche incise e fori perfettamente allineati per pulsanti, interruttori e display.
Dal layout grafico in Inkscape al modello parametrico in OpenSCAD
Il processo parte da Inkscape, software di grafica vettoriale open source che consente di disegnare il layout del pannello, posizionare testi, simboli, cornici e icone, oltre a definire con precisione la distanza tra i vari comandi. I file SVG generati contengono geometrie pulite e scalabili, ideali da trasferire in ambiente CAD parametrico.
Successivamente, le curve e le entità vettoriali vengono importate o convertite per l’uso in OpenSCAD, ambiente di modellazione solida basato su codice che permette di trasformare i profili 2D in solidi 3D con spessori controllati, smussi, raggi e tolleranze per l’alloggiamento di componenti elettronici. La natura testuale di OpenSCAD rende semplice riutilizzare il progetto per pannelli di dimensioni diverse, variando pochi parametri e generando rapidamente nuove varianti di STL per la stampa.
Dime di foratura stampate in 3D per l’allineamento preciso su legno
Uno degli elementi chiave è l’uso di dime di foratura stampate in 3D: si tratta di maschere che riproducono in negativo la posizione dei fori e si appoggiano sul pannello in legno nelle fasi di lavorazione meccanica. In questo modo è possibile praticare i fori con trapano a colonna o portatile senza affidarsi al solo tracciamento manuale, riducendo errori di allineamento e inclinazione.
Queste dime vengono modellate in OpenSCAD a partire dagli stessi dati geometrici del pannello di controllo: per ogni foro destinato a un pulsante o a un connettore, la maschera include un invito centrante che guida la punta del trapano. Il risultato è una corrispondenza perfetta tra il pannello estetico stampato in resina e le sedi praticate nel legno, con un accoppiamento che facilita il montaggio definitivo dei componenti.
Vantaggi della stampa 3D a resina per pannelli di comando
La scelta di una stampante 3D a resina garantisce una definizione molto elevata, utile per riprodurre testi, linee sottili, retini e loghi direttamente sulla superficie del pannello. Le resine fotopolimeriche, se opportunamente selezionate, offrono superfici lisce, facilmente verniciabili o trattabili con finiture trasparenti per proteggere le grafiche.
Le resine tecniche oggi disponibili includono formulazioni con maggiore resistenza meccanica o termica, idonee a pannelli destinati a quadri elettrici, controlli per macchine CNC desktop o unità di controllo per stampanti 3D stesse. Alcuni materiali presentano elevata stabilità dimensionale, aspetto fondamentale per mantenere tolleranze strette in corrispondenza di connettori e interruttori, dove un gioco eccessivo comprometterebbe la sensazione di qualità del dispositivo finito.
Integrazione con l’elettronica: pulsanti, encoder e display
Questo flusso di lavoro consente di pianificare fin dall’inizio il posizionamento di pulsanti momentanei, interruttori a leva, encoder rotativi e piccoli display, sia LCD sia OLED. In OpenSCAD è possibile ricavare gli ingombri dai datasheet dei componenti e tradurli in scassi, fori rettangolari o sezioni coniche per un inserimento affidabile.
L’approccio riduce le modifiche a posteriori: invece di adattare il pannello a mano con lime o fresature improvvisate, l’intero insieme pannello–dima–componenti viene pensato come un sistema coerente. La combinazione tra file parametrici e codice ne facilita il riutilizzo in progetti diversi, per esempio passando da un semplice controller per stampante 3D a una console per laboratorio dotata di più canali e segnali di stato.
Applicazioni pratiche nell’ambito maker e professionale
Sebbene il metodo nasca chiaramente dall’ambiente maker e DIY, è trasferibile anche a contesti semi‑professionali in cui piccoli lotti di pannelli personalizzati risultano antieconomici con tecniche tradizionali come serigrafia o fresatura CNC su metallo. Startup e laboratori didattici possono sviluppare in tempi rapidi pannelli per prototipi funzionanti, con un aspetto vicino a quello dei prodotti finiti.
In ambito educativo, scuole tecniche e istituti professionali possono usare la combinazione di Inkscape, OpenSCAD e stampa 3D a resina per insegnare un flusso completo che va dalla progettazione grafica alla realizzazione fisica, integrando competenze di design, CAD parametrico, fabbricazione digitale e montaggio elettronico in un unico progetto pratico.
Considerazioni sui materiali e sulla durabilità
Per i pannelli estetici, l’uso di supporti in legno offre un buon compromesso tra rigidità, lavorabilità e resa visiva, soprattutto se abbinati a vernici o oli protettivi. Il pannello stampato in resina, applicato come overlay frontale, aggiunge la parte grafica e la protezione degli elementi di comando, riducendo l’usura delle scritte e dei simboli nel tempo.
Nel caso di condizioni d’uso più severe, è possibile adottare resine UV‑stabilizzate e trattamenti aggiuntivi come vernici trasparenti o pellicole protettive per migliorare ulteriormente la durabilità. In queste situazioni si possono anche valutare pannelli portanti in plastica tecnica o metallo, mantenendo il livello di dettaglio superficiale reso possibile dalla stampa a resina.
