Creaform presenta HandySCAN 3D|EVO: touchscreen integrato, funzioni AR e tracciabilità ISO per la metrologia portatile

Panoramica e contesto

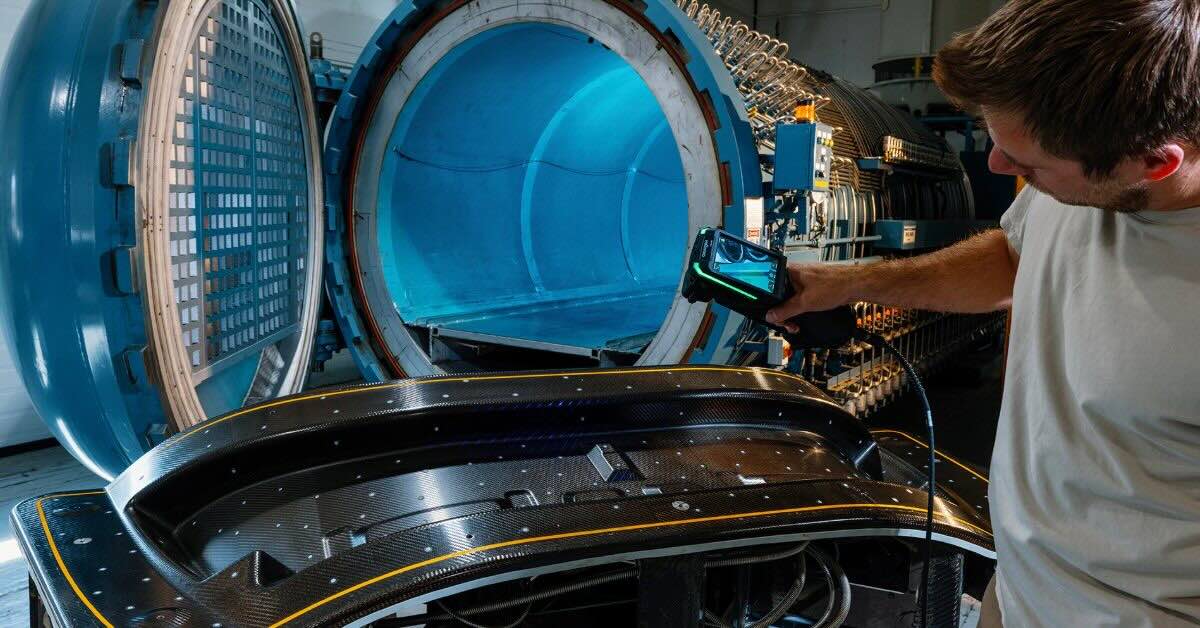

La nuova serie HandySCAN 3D|EVO aggiorna la linea di scanner portatili di Creaform con un approccio “all-in-one”: interfaccia touchscreen da 4,3″, camera integrata da 12 MP per documentazione e overlay AR a supporto di posizionamento e validazione dei rilievi direttamente sul dispositivo. L’obiettivo è velocizzare sviluppo prodotto e controllo qualità in officina, mantenendo la catena di misura tracciabile secondo standard riconosciuti.


Standard metrologici e tracciabilità
Gli scanner della serie EVO sono verificati secondo ISO 10360 e prodotti in laboratori accreditati ISO/IEC 17025, a garanzia di risultati ripetibili e documentati. Questo prosegue il percorso di Creaform nell’allineare hardware e procedure ai riferimenti VDI/VDE e ISO già impiegati sulle serie BLACK e SILVER.


Interazione a bordo: GUI locale e modalità ad alta risoluzione
Oltre al controllo via PC, la serie EVO introduce una GUI locale sullo scanner per intervenire su parametri, post-processing mesh, funzioni di clipping e una modalità Hi-Res senza passaggi continui al software desktop. Per attività in campo è previsto un kit di mobilità con connettività wireless.


Modelli e prestazioni dichiarate
Il top di gamma HandySCAN EVO|Elite adotta 46 linee laser blu + 1 e dichiara accuratezza punto di 0,020 mm e accuratezza volumetrica di 0,020 mm + 0,015 mm/m. Una barra di scala da 350 mm supporta la calibrazione in campo per contenere l’incertezza su volumi maggiori; l’allineamento automatico velocizza le verifiche ripetitive riconoscendo in modo robusto le referenze tra più acquisizioni.


Software e workflow
La gestione dati avviene nella Creaform Metrology Suite e nell’ecosistema Creaform.OS, con export verso flussi CAD e report d’ispezione standard. L’integrazione hardware-software è la direttrice strategica dichiarata dall’azienda per semplificare acquisizione, ispezione e reverse engineering in ambito manifatturiero.


Applicazioni di riferimento e posizionamento
Creaform (gruppo AMETEK) indirizza con EVO le misure portatili in automotive, lavorazioni metalliche e macchine utensili, ampliando capacità già viste nelle serie BLACK, SILVER e MAX (per grandi componenti), tutte orientate a QC e sviluppo prodotto con portabilità e tempi ciclo ridotti.

Tabelle HandySCAN 3D|EVO — Creaform

Tabella 1 — Dati chiave HandySCAN 3D|EVO (modello citato)

Tabella 2 — Standard e tracciabilità

Tabella 3 — Funzioni a bordo e benefici operativi

Tabella 4 — Workflow tipico
