Una “pelle sintetica” che non è un rivestimento, ma un materiale programmato
La ricerca di Penn State University descrive un approccio per ottenere, in un unico foglio morbido di idrogel, più funzioni che di solito richiedono strati diversi o combinazioni di materiali: variazione dell’aspetto ottico (opaco/trasparente), risposta meccanica, texture superficiale e trasformazioni di forma. Il gruppo guidato da Hongtao Sun (Industrial and Manufacturing Engineering, con affiliazioni anche in ambiti materiali/biomedicale) presenta il concetto come “smart synthetic skin” perché, in modo analogo alla pelle dei cefalopodi, lo stesso oggetto può cambiare “cosa mostra” e “come si deforma” a seconda degli stimoli esterni.
Perché si parla di 4D printing e cosa significa in pratica
Nel lessico della manifattura additiva, “4D printing” indica manufatti stampati in 3D che modificano nel tempo alcune proprietà o la geometria quando vengono esposti a stimoli (temperatura, solventi, stress meccanico). Qui il punto non è soltanto far “muovere” un idrogel: l’obiettivo è co-progettare più risposte nello stesso film, così che la trasformazione di forma possa far emergere (o sparire) informazione visiva e, allo stesso tempo, generare una texture superficiale controllata.
Il cuore del metodo: halftone-encoded printing come “istruzioni” dentro il materiale
La tecnica chiave è l’halftone-encoded printing: invece di stampare sfumature continue, si converte un’immagine o una mappa di texture in un insieme di pixel binari (domini “0” e “1”), simili al retino tipografico. Questi domini non sono solo grafica: corrispondono a zone con differente densità di reticolazione del polimero. In altre parole, si “stampano istruzioni” che dicono a ogni area quanto deve gonfiarsi/sgonfiarsi, quanto deve diventare rigida o morbida e quanta luce deve trasmettere, quando cambiano le condizioni ambientali.
Materiale e processo: PNIPAm, domini a reticolazione diversa e stampa DLP
Nel paper su Nature Communications il team utilizza idrogel fotopolimerizzabili a base di poly(N-isopropylacrylamide) (PNIPAm) e impiega due reticolanti (uno a catena più lunga e uno a catena più corta) per modulare la microstruttura. La fabbricazione avviene con una stampante DLP (Digital Light Processing) adattata alla produzione di film sottili: viene descritto un set-up con una cella a spessore fisso nell’ordine di 450–550 μm. Variando i tempi di esposizione UV (esempi nel testo: 50 s e 120 s) si ottengono domini “0” e “1” con reticolazione più leggera o più elevata, base fisica della codifica binaria.
Ottica “commutabile”: trasparenza e contrasto guidati da solventi e temperatura
La dimostrazione più immediata è la capacità di nascondere e rivelare immagini. Penn State racconta che, dopo lavaggio in etanolo, il film può apparire trasparente e l’immagine non è visibile; l’informazione riemerge con immersione in acqua molto fredda o durante riscaldamento controllato. Nel paper, la spiegazione passa dalle interazioni polimero–solvente: l’etanolo induce un comportamento di cononsolvency che può ridurre la temperatura di transizione e alterare la diffusione della luce nel reticolo. Sfruttando la differenza tra domini più e meno reticolati, si ottiene contrasto (zone più opache vs più trasparenti) quando il materiale entra nel ciclo di swelling/deswelling sopra soglia termica (nel testo sperimentale compaiono prove a 35 °C).

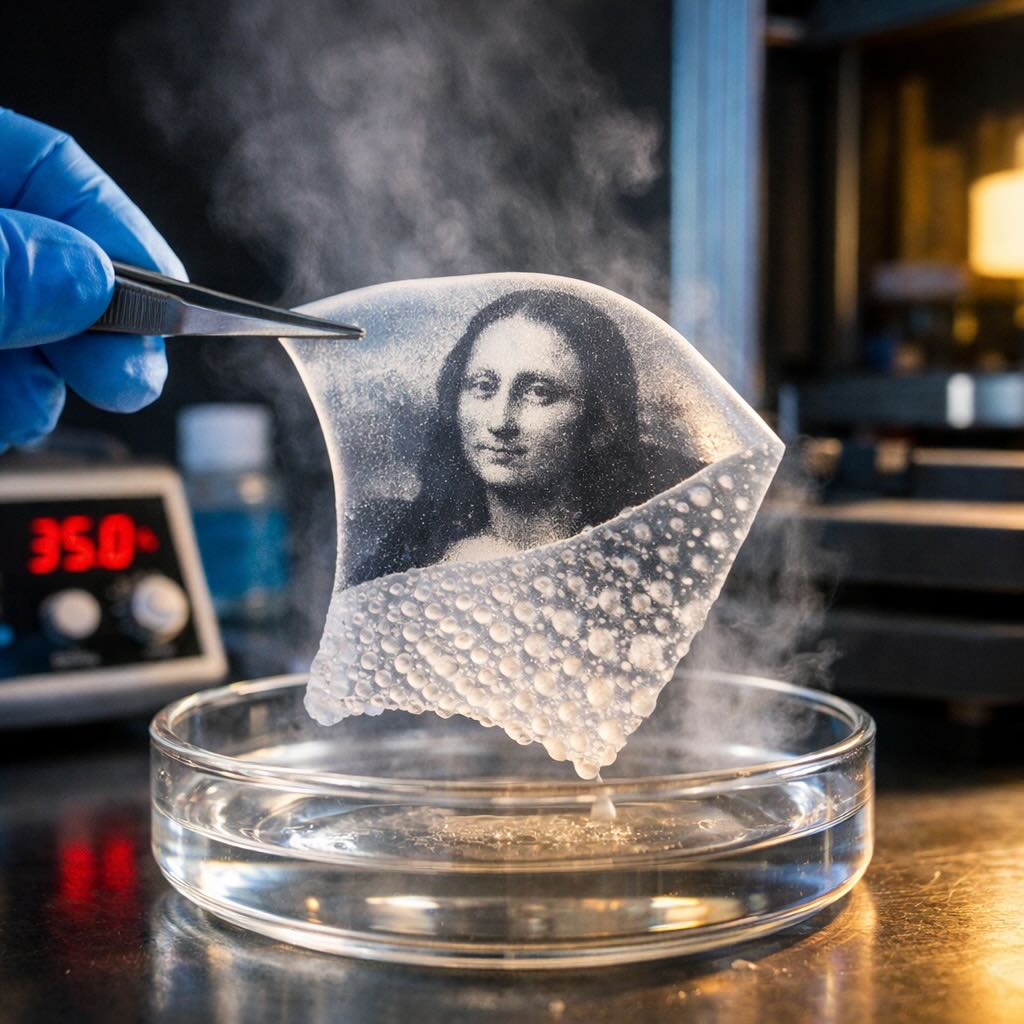

La “Mona Lisa” come test: immagine cifrata che emerge solo con la chiave giusta
Per mostrare la risoluzione e la leggibilità della codifica, il gruppo ha scelto un’immagine nota (la Mona Lisa) trasformandola in pattern halftone stampabile. Il punto non è il soggetto, ma la logica: lo stesso film può comportarsi come supporto di memoria in cui l’immagine resta invisibile finché non viene applicato lo stimolo corretto (temperatura o solvente), rendendo l’oggetto una sorta di “cifrario fisico” basato su proprietà del materiale anziché su elettronica.
Una seconda chiave: leggere informazione tramite deformazione e Digital Image Correlation
Oltre alla lettura ottica, il lavoro insiste su un livello “meccanico”: alcune informazioni possono essere recuperate misurando come si deforma la superficie quando viene stirata. Nel paper la lettura è collegata a misure full-field tramite Digital Image Correlation (DIC), con un sistema citato esplicitamente (ARAMIS High-Speed DIC / Zeiss GOM Correlate) e risoluzione analitica minima indicata nell’ordine di 25 μm. Questa modalità aggiunge un vincolo: non basta vedere l’oggetto, serve strumentazione e una procedura di acquisizione, utile se l’obiettivo è aumentare la difficoltà di “decifrare” un pattern.
Caratterizzazione meccanica: prove in trazione e parametri dichiarati
La parte sperimentale include test meccanici in condizioni controllate: viene descritto un set-up con un tester (UniVert, CellScale) e cella di carico da 2,5 N, prove in bagno d’acqua a 35 °C, lunghezza utile 20 mm e velocità di trazione 10 mm/min, oltre al calcolo del modulo di Young da una finestra iniziale di deformazione. Sono dettagli importanti perché chiariscono che la “programmabilità” non viene discussa solo qualitativamente: la disposizione dei domini e il loro orientamento influenzano parametri globali (modulo, strain a rottura) oltre a quelli locali.
Da film 2D a forme 3D: curvature non euclidee e texture tipo “papillae”
Un altro asse del lavoro è la trasformazione geometrica: i pattern non regolano solo opacità, ma anche “funzioni di crescita” in piano che portano il foglio a incurvarsi in forme non euclidee (esempi citati: calotte sferiche e selle iperboliche) con curvature controllate. La stessa strategia viene usata per generare texture gerarchiche: nel testo compaiono riferimenti a strutture “a papillae” (rilievi) che emergono su superfici più grandi dopo deswelling, richiamando i cefalopodi. Anche qui l’aspetto chiave è la co-progettazione: immagine, curvatura e texture possono essere sincronizzate in un unico oggetto.
Applicazioni ipotizzate: camouflage adattivo, soft robotics, dispositivi e archiviazione sicura
Gli autori e Penn State elencano direzioni applicative: superfici che modulano aspetto e rugosità per integrazione con l’ambiente (camouflage), componenti per soft robotics che cambiano forma e “segnalano” stato tramite ottica, e scenari di secure information storage in cui l’informazione è legata alla risposta fisica del materiale. In parallelo, il paper posiziona il lavoro dentro la letteratura su idrogel stimulus-responsive e su limiti di altre famiglie (compositi, SMP, elastomeri a cristalli liquidi) quando si vuole ottenere controllo multimodale coordinato.
Chi c’è nel team e quali istituzioni sono coinvolte
La pubblicazione su Nature Communications riporta come autori Haoqing Yang (primo autore), Haotian Li, Juchen Zhang, Tengxiao Liu, H. Jerry Qi (Georgia Institute of Technology) e Hongtao Sun (Penn State). Penn State sottolinea che il lavoro si appoggia a una linea di ricerca precedente del gruppo sulla stampa 4D di idrogel, ma qui l’estensione riguarda la codifica halftone per integrare più funzioni nello stesso film.
