Prevedere la resistenza dell’infill gyroid: cosa cambia per chi progetta parti leggere
Università del Maine (ASCC) presenta un metodo di calcolo che consente di prevedere la resistenza a snervamento delle strutture con infill gyroid in funzione della densità relativa. L’obiettivo è dare a progettisti e process engineer una regola pratica per stimare quando e quanto un componente con pareti sottili e riempimento interno comincerà a cedere, senza dover costruire una batteria di prototipi.
Perché interessa a chi usa l’infill gyroid
L’infill gyroid appartiene alla famiglia delle superfici minimali triperiodiche: è quasi isotropo, distribuisce bene i carichi e permette un compromesso favorevole tra rigidezza, peso e tempo di stampa. Nelle parti alleggerite (skin + infill), conoscere a priori la resistenza effettiva del reticolo interno significa impostare dimensioni, orientamento e percentuale di riempimento con maggiore consapevolezza, evitando margini eccessivi o, peggio, sottodimensionamenti.
Che cosa c’è di nuovo nel metodo
Il gruppo ASCC – Università del Maine ha sviluppato una procedura in tre passaggi:
-
Modello numerico del “volume rappresentativo” (RVE) del gyroid: la cella unitaria viene discretizzata con elementi solidi e vincolata con condizioni al contorno periodiche.
-
Analisi non lineare elastoplastica: invece di assumere un comportamento puramente elastico, il reticolo viene descritto con un modello a snervamento e incrudimento, così da cogliere l’ingresso in campo plastico sotto compressione e taglio.
-
Relazione semi-empirica: i risultati numerici, correlati a prove su provini stampati via estrusione di polimero (FFF), portano a un equazione compatta che lega la resistenza a snervamento effettiva alla densità relativa del gyroid.
Il valore pratico sta nella trasformazione di simulazioni e test in una formula utilizzabile nei flussi di lavoro di progettazione e ottimizzazione topologica.
Che cosa comporta per il flusso CAD/CAM
-
Impostazioni di slicing più mirate: sapendo come varia la resistenza con cell size e spessore parete, si scelgono percentuali di riempimento coerenti con il carico reale, non “per tradizione”.
-
Ottimizzazione peso-prestazioni: la relazione consente di togliere materiale dove non serve e di concentrarlo dove la sicurezza richiede margine.
-
Allineamento progettazione–postprocesso: la previsione della soglia di snervamento indica se un componente necessita di trattamenti termici o irrobustimenti locali (inserti, gusci più spessi, variazioni di densità) prima della validazione.
Limiti dichiarati e condizioni d’uso
-
Campo di validità: il modello e la correlazione sono calibrati su polimeri stampati via FFF; l’estensione a materiali diversi (compositi, fotopolimeri o metalli) richiede una nuova taratura.
-
Process assumptions: qualità della fusione fra strati, temperatura, orientamento di stampa e dimensione dell’ugello restano variabili di processo che influenzano la risposta; il metodo riduce i test, non li elimina.
-
Densità e geometria: la relazione usa la densità relativa; nel mondo reale, spessori di parete e dimensione di cella possono variare localmente (infill graded), da gestire con cautela.

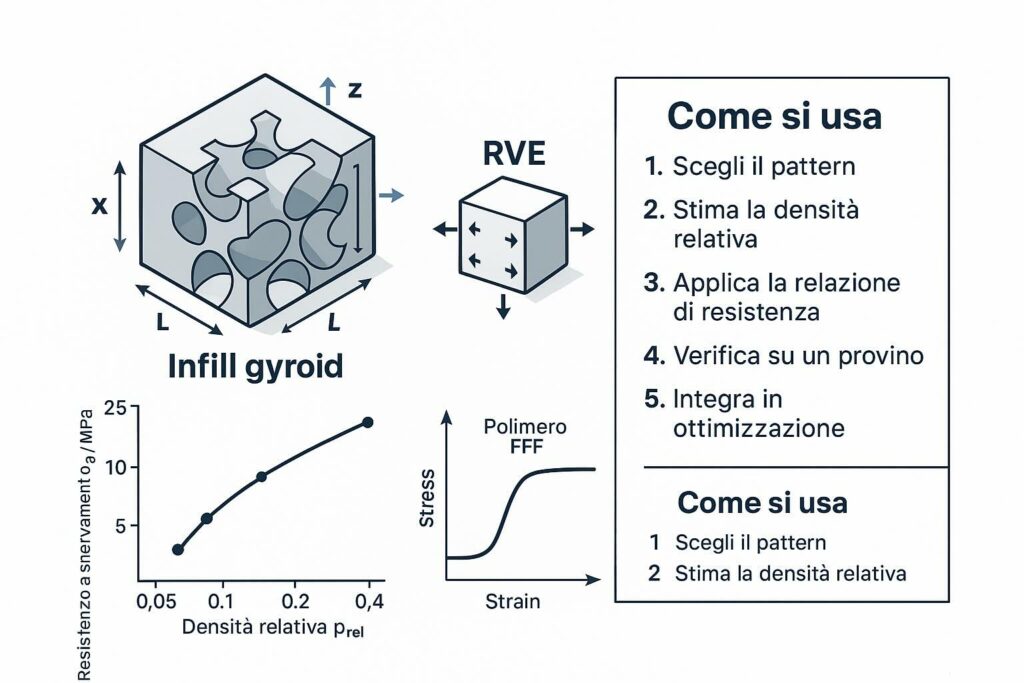

Come applicarlo in pratica (schema operativo)
-
Definisci il pattern: scegli gyroid e stabilisci la dimensione di cella in funzione degli spazi utili del componente.
-
Stima la densità relativa: collega spessore di parete e cell size al valore di infill effettivo (considera pareti, perimetri e sovrapposizioni).
-
Applica la relazione di resistenza: usa la formula fornita dagli autori per la resistenza a snervamento effettiva (compressione e taglio).
-
Verifica: per componenti critici, almeno un test meccanico su provini stampati con lo stesso setup (materiale, nozzle, parametri) chiude il cerchio.
-
Integra in ottimizzazione: inserisci la relazione nel tuo workflow di topology/size optimization per distribuire la densità del gyroid in modo mirato.
Dove si vede il vantaggio (casi d’uso)
-
Droni e robotica mobile: bracci, telai e staffe con budget di massa contenuto che devono sopportare urti e vibrazioni.
-
Automotive e mezzi leggeri: canalizzazioni, supporti sensori, gusci protettivi soggetti a compressioni localizzate.
-
Dispositivi indossabili e ortesi: strutture con comfort e assorbimento energia, dove la prevedibilità dello snervamento è decisiva.
-
Attrezzature di produzione: end-of-arm tooling e dime per linee flessibili, in cui il dimensionamento fine riduce tempi e materiali.
Connessioni con la letteratura e con gli strumenti del settore
Il lavoro ASCC si innesta su un filone che ha già documentato moduli elastici e comportamento quasi isotropo del gyroid. La novità è portare la previsione di resistenza su base non lineare nel perimetro operativo di chi progetta. La diffusione del pattern nei principali software di slicing e nelle piattaforme di design implicito rende applicabile l’approccio sia in ambito professionale sia industriale.
Glossario essenziale
-
Gyroid: struttura interna periodica basata su superficie minimale che distribuisce i carichi in tre direzioni.
-
Densità relativa: rapporto tra massa della struttura cellulare e massa del solido pieno equivalente.
-
Snervamento (yield): inizio della deformazione plastica permanente; oltre questa soglia il componente non torna alle dimensioni originarie.
-
RVE (Representative Volume Element): porzione di materiale/reticolo sufficiente a rappresentarne il comportamento medio.
-
Condizioni periodiche: vincoli che rendono il modello numerico equivalente a un’estensione infinita della cella.
Aziende/organizzazioni citate
-
Università del Maine – Advanced Structures and Composites Center (ASCC): sviluppo del metodo e validazione sperimentale.
-
Springer Nature – Progress in Additive Manufacturing: pubblicazione dell’articolo scientifico.
Cosa potrai aspettarti come “prossimi passi”
Estensioni verso infill diversi dal gyroid, valutazioni su fatica e urto, modelli per materiali rinforzati e flussi con densità variabile aprono la strada a progettazioni più mirate, soprattutto quando l’obiettivo è alleggerire senza compromettere la sicurezza.
