Nella stampa 3D fotopolimerica esiste un compromesso difficile da aggirare: i processi più veloci e adatti a volumi “grandi” faticano a spingersi verso dettagli micrometrici, mentre le tecniche capaci di risoluzioni sub-micrometriche richiedono tempi lunghi perché “scrivono” il pezzo punto per punto. L’idea della piattaforma presentata in questo lavoro è integrare due meccanismi complementari in un’unica stampante: la Tomographic Volumetric Additive Manufacturing (TVAM) per generare rapidamente il volume principale e la Two-Photon Polymerization (TPP/2PP) per aggiungere micro-feature dove servono (canali, reticoli, texture, micro-interfacce).
Che cos’è la TVAM e cosa fa bene
La TVAM (spesso descritta come stampa volumetrica “tomografica”) solidifica una geometria 3D attraverso proiezioni luminose calcolate a partire dal modello, mentre la resina viene ruotata o “scansionata” otticamente: l’energia si accumula nello spazio e polimerizza dove viene superata una soglia di dose. Il punto di forza è la velocità (interi volumi in secondi o minuti) e la possibilità di realizzare geometrie complesse senza il paradigma “layer-by-layer”. Sul fronte industriale e di prodotto, diverse realtà stanno commercializzando varianti di stampa volumetrica (ad esempio Readily3D e xolo sono citate come esempi di aziende che lavorano su approcci volumetrici). Il limite tipico è la risoluzione, spesso nell’ordine di decine di micrometri per i dettagli fini, oltre a vincoli ottici/materiali legati a assorbimento, scattering e cinetica di polimerizzazione.
Che cos’è la Two-Photon Polymerization (2PP/TPP) e perché è lenta
La 2PP usa un laser (tipicamente femtosecondo, in vicino infrarosso) focalizzato con alta apertura numerica: l’assorbimento non lineare avviene in un volume molto piccolo vicino al fuoco, consentendo di “scrivere” micro-strutture con risoluzioni che possono arrivare sotto il micrometro. È il motivo per cui sistemi commerciali (ad esempio Nanoscribe viene citata come riferimento di mercato in questo segmento) sono usati per micro-fabbricazione, micro-ottica e strutture complesse ad altissima precisione. Lo svantaggio è intrinseco: trattandosi di una scrittura voxel-per-voxel, la produttività cala quando il volume cresce, rendendo poco pratico produrre in 2PP l’intero pezzo quando la parte “macro” è grande.
L’approccio ibrido: TVAM per il “corpo”, 2PP per le zone funzionali

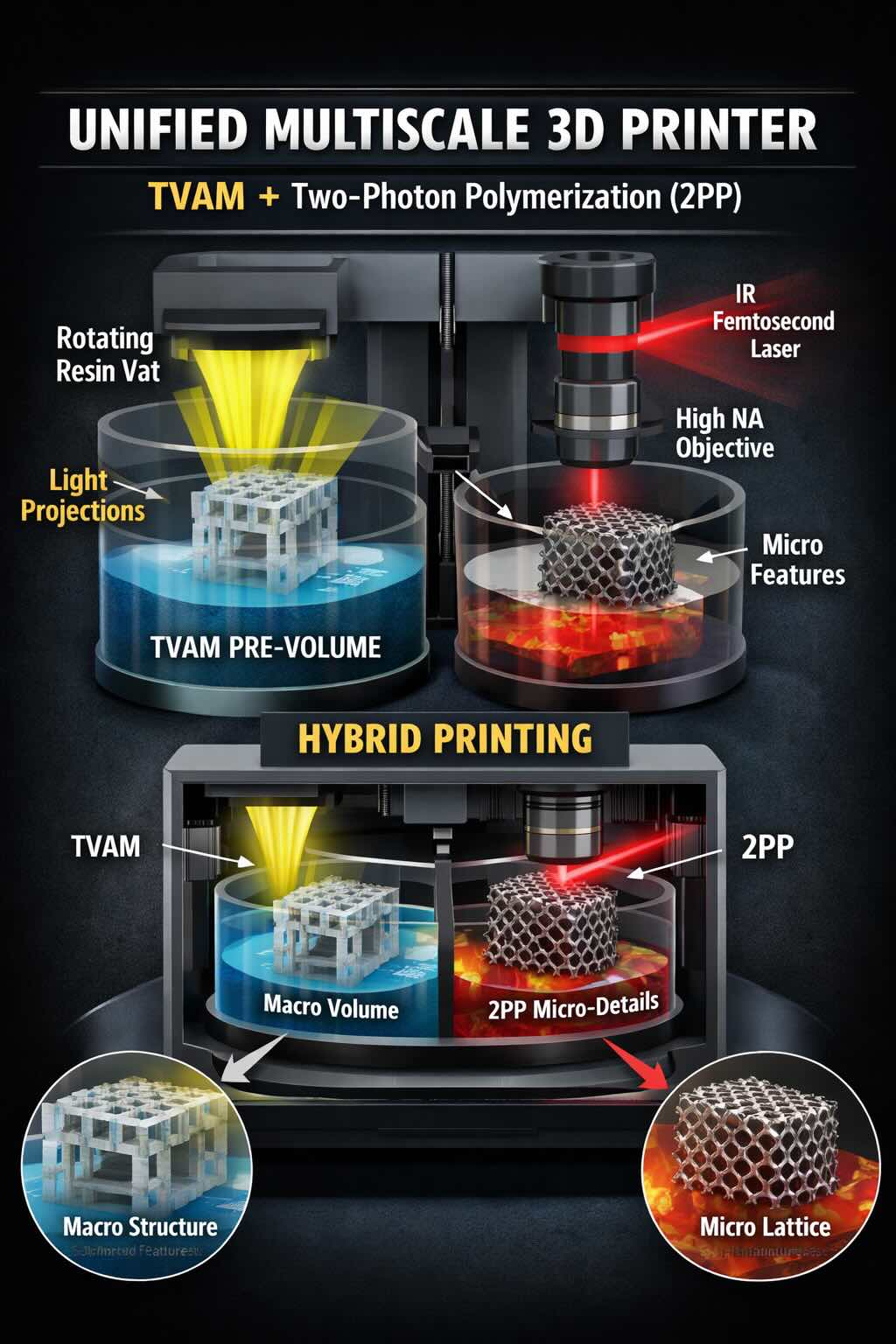

Nel lavoro su arXiv, i ricercatori descrivono una stampante unificata che combina TVAM a singolo fotone e 2PP nella stessa piattaforma e, soprattutto, nello stesso sistema di riferimento. Il workflow proposto prevede che la TVAM generi una struttura millimetrica (il “pre-volume”) e che, senza cambiare resina e senza step intermedi obbligatori, la 2PP realizzi micro-strutture all’interno o sulla superficie dell’oggetto TVAM. Questa logica “a due risoluzioni” mira a ridurre il tempo totale: la 2PP viene usata solo dove porta valore, evitando di impiegarla per riempire tutto il volume.
Nodo materiali: una resina compatibile con due regimi di esposizione
Una delle difficoltà più concrete, quando si uniscono processi fotopolimerici diversi, è la chimica: la TVAM usa normalmente fotoiniziatori attivabili con luce visibile/UV (assorbimento a singolo fotone), mentre la 2PP richiede formulazioni adatte a una forte risposta a due fotoni nella banda del laser IR. Il paper presenta una dimostrazione in cui i due processi operano senza cambio di fotoresina, sfruttando un volume pre-polimerizzato che facilita la scrittura successiva in 2PP e, in alcune zone, anche la polimerizzazione volumetrica rapida. A livello di settore, una letteratura ampia discute come la formulazione (iniziatori, inibizione da ossigeno, assorbimento, scattering) condizioni profondamente la qualità e la “finestra di processo” della stampa volumetrica.
Allineamento e precisione di registrazione: perché farlo “nella stessa macchina” conta
Per una parte realmente multiscala, il punto non è solo avere due risoluzioni, ma farle combaciare: micro-feature 2PP devono cadere esattamente dove previste rispetto alla geometria TVAM. L’integrazione in un’unica piattaforma riduce errori tipici del trasferimento tra macchine (riprese, riposizionamenti, drift, differenze di riferimento). Nel paper si dimostra la fabbricazione di strutture fini 2PP sia in superficie sia in volume, dopo la fase TVAM, indicando la fattibilità del concetto di “registrazione interna” tra i due sottosistemi.
Dove può servire: bio-scaffold, microfluidica, micro-ottica e interfacce funzionali
Gli autori citano casi d’uso in cui la maggior parte del volume richiede dettagli nell’ordine di decine di micrometri (ad esempio scaffold per bio-ingegneria), mentre porzioni localizzate beneficiano di dettagli sub-micrometrici (micro-canali, micro-pattern, interfacce). Un’altra area è la micro-ottica e l’optoelettronica: regioni stampate con strategie diverse possono avere proprietà ottiche differenti (ad esempio indice di rifrazione e qualità superficiale), aprendo la strada a componenti ibridi dove la parte “macro” dà forma e supporto e la micro-struttura realizza la funzione. In parallelo, la ricerca su TVAM sta evolvendo anche su varianti e miglioramenti (algoritmi, proiezioni, hardware ottico) che puntano a spingere fedeltà geometrica e scalabilità: questo contesto rende plausibile vedere altre architetture ibride nel prossimo futuro della fotopolimerizzazione avanzata.
Tabella tecnica (testo) – confronto sintetico tra i due moduli e l’ibrido
| Voce | TVAM (volumetrica tomografica) | 2PP / TPP (Two-Photon) | Sistema unificato (TVAM + 2PP) |
|---|---|---|---|
| Meccanismo | Assorbimento a singolo fotone con dose cumulativa da proiezioni | Assorbimento non lineare localizzato nel fuoco laser | Due percorsi ottici nello stesso setup |
| Scala tipica efficiente | mm–cm, dettagli “meso” | sub-mm, dettagli micro/sub-micro | macro rapido + micro localizzato |
| Produttività | alta per volumi | bassa se volume grande | alta se micro-feature sono “a spot” |
| Punti critici | scattering/assorbimento, soglia dose, ricostruzione | tempo di scansione, ottica NA, stabilità | resina compatibile, registrazione, software job-segmentation |
| Output tipico | volume support-free in resina | micro-canali, reticoli, texture, micro-ottica | parti gerarchiche con due livelli di dettaglio |
Cosa aspettarsi come prossimi passi (misure e metriche utili)
Per valutare il salto da prototipo di ricerca a strumento affidabile, alcune metriche diventano centrali: (1) accuratezza di registrazione tra geometria TVAM e micro-scrittura 2PP; (2) frazione di tempo “speso” in 2PP rispetto al totale job; (3) compatibilità tra proprietà meccaniche e stabilità dimensionale della resina nelle due modalità; (4) workflow software per separare un CAD in “regioni volumetriche” e “regioni micro-funzionali”. Il paper fornisce una dimostrazione sperimentale del concetto; la comunità tenderà poi a chiedere benchmark riproducibili su tolleranze, ripetibilità e materiali.
Il lavoro tecnico è pubblicato qui:
-
arXiv: Unified Multiscale 3D Printing by combining TVAM and TPP
https://arxiv.org/abs/2601.13457
