Shenzhen Tuozhu Technology, società che opera sul mercato con il marchio Bambu Lab, ha depositato una domanda di brevetto dedicata a un aspetto spesso meno visibile rispetto alla velocità di stampa, alla qualità superficiale o alla gestione automatica dei materiali: il modo in cui una stampante 3D viene costruita, trasportata e assemblata prima di entrare in funzione.
La domanda, pubblicata con il numero CN122422127A, descrive una stampante 3D formata da due colonne verticali, un supporto di montaggio, una base e una piattaforma di stampa collegabile mediante un movimento di scorrimento.
L’obiettivo dichiarato nel documento è ridurre la complessità delle operazioni necessarie per assemblare la macchina. La soluzione potrebbe incidere sia sulle attività svolte nello stabilimento produttivo sia sulle operazioni richieste al cliente dopo l’apertura dell’imballaggio.
Il progetto non riguarda quindi un nuovo sistema di estrusione, una maggiore velocità di movimento o un algoritmo di controllo. L’attenzione di Bambu Lab è rivolta alla struttura fisica della stampante e alla sequenza con cui i suoi moduli principali vengono collegati.
Una domanda di brevetto pubblicata nel luglio 2026
La domanda CN122422127A è stata pubblicata il 17 luglio 2026 e deriva da un deposito effettuato il 18 ottobre 2024. Gli inventori indicati nel documento sono Zhao Bo, Xiong Rongming e Tian Kaiwang, mentre il richiedente è Shenzhen Tuozhu Technology.
La classificazione tecnica B29C64/20 colloca l’invenzione nel settore delle apparecchiature per la produzione additiva.
È importante distinguere tra una domanda pubblicata e un brevetto concesso. La pubblicazione rende accessibili la descrizione tecnica, i disegni e le rivendicazioni presentate dall’azienda, ma non garantisce che tutte le richieste di protezione saranno approvate nella forma originaria.
L’autorità competente può chiedere modifiche, limitare alcune rivendicazioni o individuare tecnologie precedenti che incidono sull’ampiezza della protezione.
Il documento offre comunque informazioni sulle soluzioni che Bambu Lab considera meritevoli di tutela e sulle possibili direzioni del proprio sviluppo meccanico.
Come è organizzata la struttura descritta da Bambu Lab

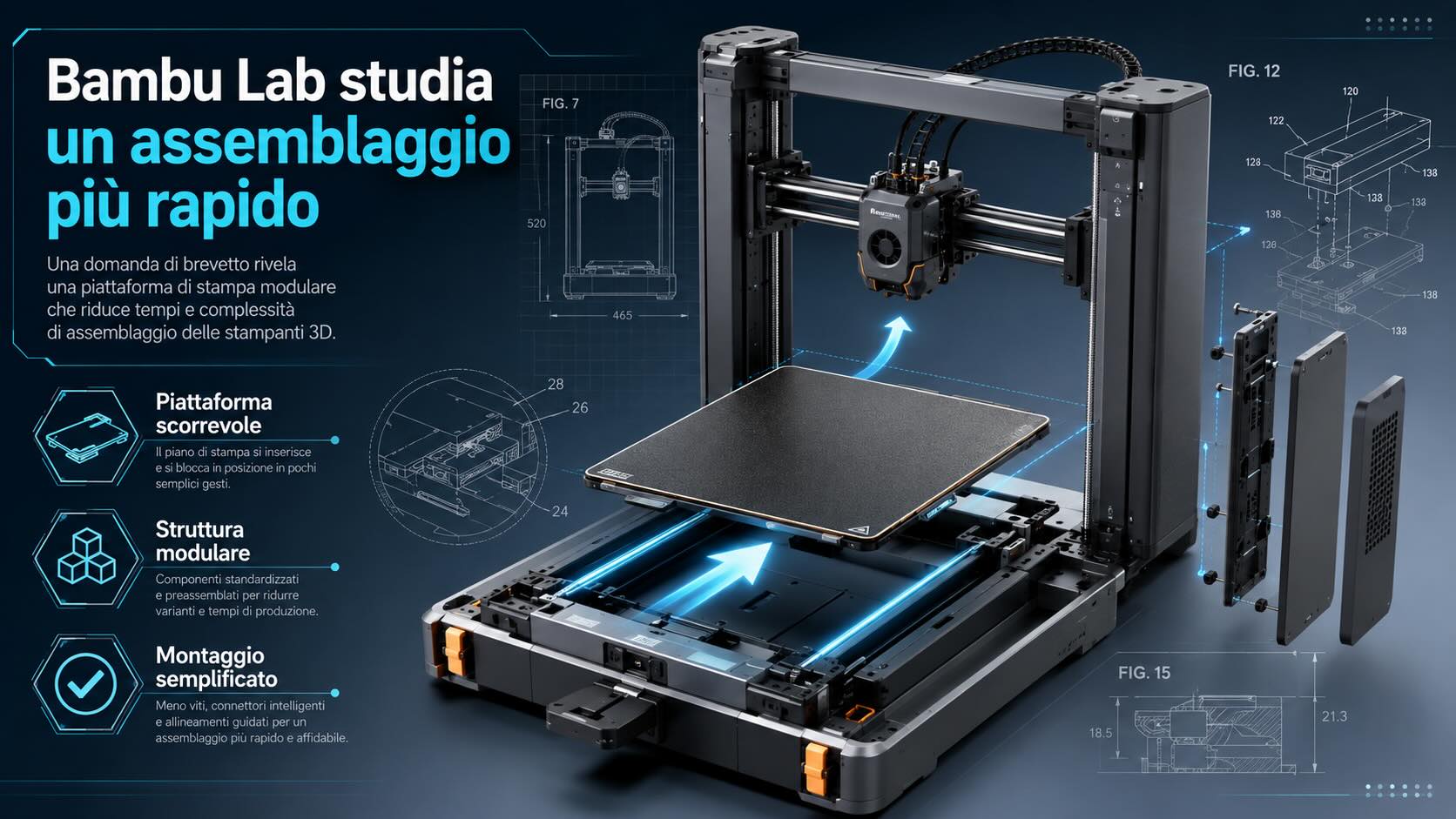

La stampante illustrata nella domanda utilizza due colonne verticali separate tra loro. Tra le colonne è collocato un supporto di montaggio, mentre la base attraversa lo spazio compreso tra i due elementi verticali.
Un lato della base è collegato al supporto. Sul lato opposto viene inserita la piattaforma di stampa attraverso un sistema di scorrimento.
La piattaforma non deve quindi essere necessariamente installata dall’alto o fissata lavorando in una zona poco accessibile sotto la macchina. Il modulo può essere avvicinato posteriormente alla struttura, fatto scorrere nella propria sede e collegato alla base.
I disegni richiamano l’architettura di una stampante cartesiana FFF chiusa o parzialmente chiusa. Le colonne sostengono la parte superiore del sistema di movimentazione, mentre la base contiene gli elementi inferiori e il collegamento con il piano di stampa.
Il supporto disposto tra le colonne contribuisce a formare una struttura capace di mantenere i principali elementi nella posizione prevista.
La caratteristica centrale non sembra risiedere in un singolo componente complesso, ma nel modo in cui base, colonne, supporto e piattaforma interagiscono durante l’assemblaggio.
La piattaforma di stampa diventa un modulo inseribile
Nelle stampanti 3D desktop, il piano di stampa è collegato a diversi elementi meccanici ed elettrici. Può includere il sistema di riscaldamento, sensori di temperatura, cablaggi, supporti, guide lineari, cinghie, motori o viti di movimentazione.
A seconda dell’architettura, il piano può muoversi sull’asse Y, sull’asse Z oppure rimanere fermo mentre la testa di stampa si sposta sui tre assi.
Questi collegamenti rendono l’assemblaggio del modulo più impegnativo rispetto al semplice inserimento di una piastra metallica. Il costruttore deve garantire che il piano sia stabile, correttamente allineato e capace di muoversi senza attriti o giochi eccessivi.
La proposta di Shenzhen Tuozhu Technology affronta il problema trattando la piattaforma come un gruppo meccanico che può essere preparato separatamente e collegato alla base mediante un’interfaccia definita.
La fabbrica potrebbe assemblare e controllare il modulo del piano prima di inserirlo nella struttura principale. Il cliente potrebbe ricevere la macchina suddivisa in pochi gruppi già verificati, riducendo il numero di viti, connettori e regolazioni da gestire.
Ridurre le operazioni richieste al cliente
Il mercato delle stampanti 3D desktop ha utilizzato per molti anni il modello del kit di montaggio. Questa soluzione permette di ridurre il volume dell’imballaggio e parte dei costi di assemblaggio, trasferendo però una quantità maggiore di lavoro all’acquirente.
Prusa Research continua a offrire alcune stampanti sia come kit sia in versione assemblata. La società ceca considera il montaggio anche uno strumento per conoscere la struttura della macchina e comprenderne la manutenzione.
Altri produttori, tra cui Creality, hanno costruito una parte importante della propria diffusione attraverso stampanti economiche consegnate in gruppi parzialmente assemblati. L’utente deve montare il telaio, collegare l’asse superiore, installare il display e verificare cinghie, ruote e cablaggi.
Bambu Lab ha seguito una strategia differente, puntando su sistemi che richiedono un numero limitato di operazioni prima della prima stampa.
Bambu Lab dichiara, per esempio, che A1 mini viene consegnata preassemblata, preallineata e pretarata e può essere preparata per la prima stampa in circa venti minuti. Anche X1 Carbon e P1S arrivano con la maggior parte dei componenti già installati.
L’utente deve rimuovere le protezioni utilizzate per il trasporto, sbloccare alcune parti mobili, installare gli accessori e avviare le procedure automatiche di calibrazione.
La domanda CN122422127A appare coerente con questa impostazione: ridurre le attività manuali che separano l’apertura della scatola dall’avvio della prima stampa.
Un assemblaggio semplice non dipende soltanto dal numero delle viti
La riduzione dei tempi di montaggio non consiste soltanto nell’eliminazione di alcune viti.
Una stampante 3D deve mantenere rapporti geometrici precisi tra telaio, guide, piano, assi di movimento e ugello. Un errore introdotto durante l’assemblaggio può produrre inclinazioni, attriti, vibrazioni o differenze nella distanza tra ugello e superficie di stampa.
Le procedure automatiche di livellamento possono compensare una parte delle variazioni, ma non possono correggere qualsiasi difetto meccanico. Una guida montata fuori asse o una struttura deformata durante il serraggio possono compromettere la qualità e ridurre la durata dei componenti.
Un’interfaccia scorrevole ben progettata potrebbe guidare il modulo verso una posizione predeterminata. Battute meccaniche, riferimenti geometrici e sistemi di bloccaggio potrebbero ridurre la possibilità di installare la piattaforma in modo scorretto.
Il documento non permette di stabilire quali tolleranze saranno adottate in un eventuale prodotto commerciale. Il principio illustrato indica però che Bambu Lab sta cercando di spostare una parte della precisione dall’abilità dell’operatore alla geometria dell’interfaccia meccanica.
In questo modo, la corretta posizione dei componenti dipenderebbe meno dalla sequenza seguita dall’utente e maggiormente dalla forma dei punti di collegamento.
Possibili vantaggi nella fabbrica di Bambu Lab
Un sistema modulare può produrre benefici anche prima della spedizione.
Nella linea di produzione, i gruppi principali potrebbero essere assemblati in postazioni separate. Un reparto potrebbe preparare il telaio e il sistema di movimentazione superiore, mentre un altro potrebbe completare la piattaforma, il riscaldatore, i sensori e i relativi cablaggi.
I moduli potrebbero essere sottoposti a controlli specifici prima dell’assemblaggio finale. La piattaforma potrebbe essere verificata dal punto di vista elettrico e termico, mentre la struttura superiore potrebbe essere controllata per quanto riguarda tensionamento delle cinghie e scorrimento degli assi.
Durante l’ultima fase, gli operatori dovrebbero unire componenti già collaudati attraverso un collegamento standardizzato.
La riduzione del numero di operazioni può diminuire il tempo necessario per ogni macchina e limitare la possibilità di errori. Può inoltre rendere più semplice l’automazione di alcune fasi o l’introduzione di controlli visivi e dimensionali.
Per un produttore che realizza grandi volumi, anche una riduzione limitata del tempo impiegato su ogni unità può avere effetti sui costi complessivi.
Non è possibile quantificare il risparmio partendo dalla sola domanda di brevetto. L’impatto dipenderà dai materiali, dal numero di fissaggi, dal cablaggio, dalle verifiche richieste e dall’organizzazione della linea produttiva.
Imballaggi più compatti e minori costi di trasporto
La struttura proposta potrebbe consentire di separare la piattaforma dal corpo principale durante il trasporto.
Questa configurazione può ridurre una delle dimensioni dell’imballaggio o permettere di collocare i componenti in modo più efficiente all’interno della scatola.
Il costo logistico di una stampante 3D non dipende soltanto dal peso. Per il trasporto aereo, marittimo e terrestre è importante anche il volume occupato. Una scatola più compatta permette di caricare un numero maggiore di unità su un pallet o all’interno di un container.
La possibilità di spedire i moduli separati deve però essere bilanciata con la necessità di proteggerli. Ogni componente aggiuntivo richiede materiali di imballaggio, punti di ancoraggio e istruzioni per l’installazione.
Una piattaforma scorrevole potrebbe offrire un compromesso tra due modelli: la macchina completamente montata, che occupa più spazio, e il kit composto da numerosi elementi, che richiede troppo lavoro al cliente.
Bambu Lab potrebbe consegnare pochi moduli già completi, mantenendo una procedura di montaggio guidata e relativamente breve.
Una base comune per più stampanti
Un ulteriore vantaggio potenziale riguarda la standardizzazione.
La stessa struttura formata da colonne, supporto e base potrebbe essere utilizzata per realizzare più configurazioni. Bambu Lab potrebbe modificare il volume di stampa, il tipo di piattaforma, la chiusura della camera o alcune dotazioni elettroniche mantenendo una parte dei componenti in comune.
Una piattaforma modulare potrebbe essere adattata a versioni con piano di dimensioni diverse, sistemi di riscaldamento differenti o sensori aggiuntivi.
L’impiego di un telaio comune consentirebbe di condividere attrezzature di produzione, procedure di controllo e ricambi tra più modelli.
Questa interpretazione rimane un’ipotesi industriale. La domanda CN122422127A non annuncia una famiglia specifica di prodotti e non indica quali stampanti potrebbero utilizzare la struttura.
Il principio di modularità è comunque compatibile con l’obiettivo di ridurre il numero di varianti meccaniche da gestire.
Effetti sulla manutenzione e sulla sostituzione del piano
Un collegamento scorrevole potrebbe semplificare anche gli interventi di assistenza.
Il piano riscaldato è un componente soggetto a sollecitazioni termiche e meccaniche. Può richiedere la sostituzione di riscaldatori, sensori, cavi, guide o elementi di movimentazione.
Nelle stampanti con una struttura molto integrata, la rimozione del modulo può richiedere lo smontaggio di pannelli, cinghie e componenti interni.
Se la piattaforma descritta da Bambu Lab fosse progettata anche per essere rimossa dopo l’assemblaggio, un tecnico potrebbe estrarre l’intero gruppo e sostituirlo con un modulo completo.
Questo approccio ridurrebbe i tempi di fermo e renderebbe possibile una manutenzione per sostituzione del sottogruppo, invece di intervenire sui singoli componenti all’interno della macchina.
La domanda è però concentrata sulla semplificazione dell’assemblaggio. Non è possibile concludere che la versione commerciale, qualora venisse prodotta, consentirà al cliente di rimuovere liberamente il modulo.
Il collegamento potrebbe essere pensato per lo scorrimento durante la produzione e bloccato in modo permanente o semi-permanente dopo l’installazione.
La modularità richiede connettori e sistemi di bloccaggio affidabili
Una piattaforma inseribile deve essere collegata non soltanto dal punto di vista meccanico, ma anche elettrico.
Il piano riscaldato richiede alimentazione, controllo della temperatura e comunicazione con i sensori. Alcune stampanti utilizzano inoltre celle di carico, accelerometri o sistemi di rilevamento della pressione integrati nel gruppo del piano.
Bambu Lab dovrebbe quindi prevedere connettori facilmente accessibili oppure un’interfaccia capace di stabilire automaticamente i collegamenti durante l’inserimento.
I connettori devono sopportare corrente elettrica, vibrazioni, cicli termici e ripetuti movimenti della piattaforma. Un collegamento allentato potrebbe generare errori di temperatura o problemi di sicurezza.
Anche il sistema di bloccaggio deve impedire che il modulo si sposti durante le accelerazioni della macchina. Le stampanti moderne raggiungono velocità e accelerazioni che trasferiscono forze significative al telaio.
Una procedura più semplice per l’utente non significa quindi una progettazione più semplice per il produttore. Spesso accade il contrario: per eliminare le regolazioni manuali è necessario sviluppare interfacce più precise e sistemi capaci di compensare le tolleranze.
Il progetto si inserisce in una serie più ampia di brevetti
Shenzhen Tuozhu Technology ha depositato numerose domande riguardanti l’architettura delle stampanti 3D.
Altri documenti attribuiti alla società descrivono sistemi con doppio ugello, meccanismi per sollevare la testa inattiva, barriere contro la fuoriuscita del materiale, testine rimovibili, strutture compatte per gli assi e sistemi di gestione dell’aria nella camera di stampa.
Alcune soluzioni riguardano il ricircolo dell’aria calda, la filtrazione e la possibilità di espellere rapidamente il calore quando la stampa è terminata.
Considerate nel loro insieme, queste domande indicano l’interesse di Bambu Lab per macchine chiuse, modulari e capaci di automatizzare un numero crescente di operazioni.
Non è possibile affermare che tutti i progetti appartengano alla stessa piattaforma. Le aziende depositano brevetti per proteggere alternative tecniche differenti, alcune delle quali possono non essere mai utilizzate.
La struttura con piattaforma scorrevole potrebbe quindi essere un elemento autonomo oppure una parte di un progetto più ampio.
Il brevetto non annuncia una nuova stampante Bambu Lab
La pubblicazione della domanda non costituisce l’annuncio di un prodotto.
Bambu Lab non ha indicato un modello, una data di lancio o un prezzo collegati alla struttura descritta. Non è possibile stabilire se il progetto verrà applicato a una stampante desktop, a una macchina di maggiore formato o a una piattaforma destinata a specifici mercati.
Un brevetto può essere depositato per diverse ragioni. L’azienda può voler proteggere una soluzione in fase di sviluppo, impedire ai concorrenti di utilizzare un determinato schema o costruire un portafoglio di proprietà intellettuale da utilizzare in accordi e negoziazioni.
Il progetto può inoltre essere modificato prima dell’ingresso in produzione. La macchina commerciale potrebbe utilizzare soltanto alcuni elementi del documento oppure una variante meccanica differente.
La domanda deve quindi essere interpretata come un’indicazione sulle aree di ricerca di Shenzhen Tuozhu Technology, non come una scheda tecnica anticipata.
L’esperienza iniziale diventa parte della competizione
La competizione tra i produttori di stampanti 3D non riguarda più soltanto la velocità nominale.
Quando più macchine raggiungono prestazioni elevate, acquistano importanza l’installazione, la calibrazione, l’affidabilità, la manutenzione e la disponibilità dei ricambi.
Un cliente che incontra difficoltà durante il montaggio può associare quei problemi alla qualità generale del prodotto, anche quando la stampante funziona correttamente dopo la regolazione.
Per un utente inesperto, una procedura complessa può causare errori che vengono attribuiti alla macchina: cinghie montate male, telaio fuori squadra, cablaggi non inseriti completamente o piano non allineato.
Ridurre il numero delle operazioni iniziali permette al produttore di controllare meglio l’esperienza del cliente. Può inoltre diminuire le richieste di assistenza collegate all’assemblaggio.
Bambu Lab ha costruito parte del proprio posizionamento sulla possibilità di passare rapidamente dall’apertura della scatola alla prima stampa. La domanda CN122422127A mostra che l’azienda sta lavorando anche sulla struttura meccanica per sostenere questa impostazione.
Una soluzione apparentemente semplice con effetti sull’intera catena produttiva
L’inserimento scorrevole di una piattaforma può sembrare una modifica limitata rispetto alle innovazioni che riguardano estrusori, materiali o sistemi multimateriale.
Il suo valore potenziale deve però essere valutato lungo l’intera catena: progettazione, approvvigionamento, assemblaggio, collaudo, imballaggio, spedizione, installazione e manutenzione.
Se l’architettura consentisse di ridurre il tempo di assemblaggio, limitare gli errori e utilizzare un telaio comune per più modelli, Bambu Lab potrebbe ottenere vantaggi industriali senza modificare direttamente il processo di deposizione del materiale.
L’utente potrebbe ricevere una macchina più semplice da preparare, mentre il produttore potrebbe organizzare la fabbrica intorno a moduli preassemblati e collaudati.
Restano da valutare la rigidità della connessione, la precisione dell’allineamento, la gestione dei cablaggi e la capacità del sistema di mantenere le proprie caratteristiche durante il trasporto e l’utilizzo.
La pubblicazione della domanda permette di comprendere il principio tecnico, ma soltanto un’eventuale applicazione commerciale potrà dimostrare se la piattaforma scorrevole ridurrà in modo concreto i costi e i tempi di assemblaggio.
