Dalla geometria ai campi fisici: come PiGRAND usa i grafi per simulare la stampa 3D
PiGRAND: modelli di diffusione “physics informed” per l’additive manufacturing
PiGRAND è un modello di intelligenza artificiale basato su Physics informed Graph Neural Diffusion pensato per portare la simulazione e l’ottimizzazione di processi di additive manufacturing a un livello più aderente alla fisica reale. L’approccio combina reti neurali su grafi, modelli di diffusione generativa e vincoli fisici espliciti per prevedere in modo coerente stati termici, deformazioni e difetti in componenti stampati in 3D, riducendo la dipendenza da sole simulazioni FEM tradizionali o da modelli puramente statistici.
Dal machine learning “puro” ai modelli guidati dalla fisica
Negli ultimi anni l’additive manufacturing ha visto un uso crescente di reti neurali e algoritmi di deep learning per la previsione dei difetti, l’ottimizzazione dei parametri di processo e il monitoraggio in‑situ. Una parte rilevante di questi modelli, però, rimane limitata dal fatto di apprendere solo da dati sperimentali o di processo, faticando a generalizzare oltre il dominio su cui sono stati addestrati e richiedendo grandi quantità di dati etichettati per ogni combinazione macchina‑materiale.
Il cuore di PiGRAND: grafi fisici e diffusione generativa
PiGRAND utilizza una rappresentazione a grafo del pezto e del processo di stampa, in cui nodi e archi codificano geometria locale, relazioni di adiacenza, proprietà del materiale e condizioni di carico o di processo. Su questa struttura opera un modello di diffusione, analogo a quelli usati in ambito generativo, che viene però guidato da equazioni fisiche durante le fasi di denoising e di aggiornamento dello stato.
Integrazione dei vincoli fisici: dalla temperatura alle tensioni residue
L’elemento distintivo di un modello physics informed come PiGRAND è la presenza esplicita di termini che penalizzano soluzioni in contrasto con le leggi fisiche rilevanti, come conservazione dell’energia, limiti di deformazione o compatibilità delle tensioni. Durante l’addestramento, la rete impara non solo a riprodurre i dati osservati, ma anche a minimizzare residui di equazioni differenziali che descrivono il comportamento del materiale e del pezzo stampato; questo riduce l’overfitting a un singolo dataset e permette una migliore extrapolazione a geometrie o set‑up leggermente diversi.
Dalla geometria ai campi fisici: cosa può prevedere PiGRAND

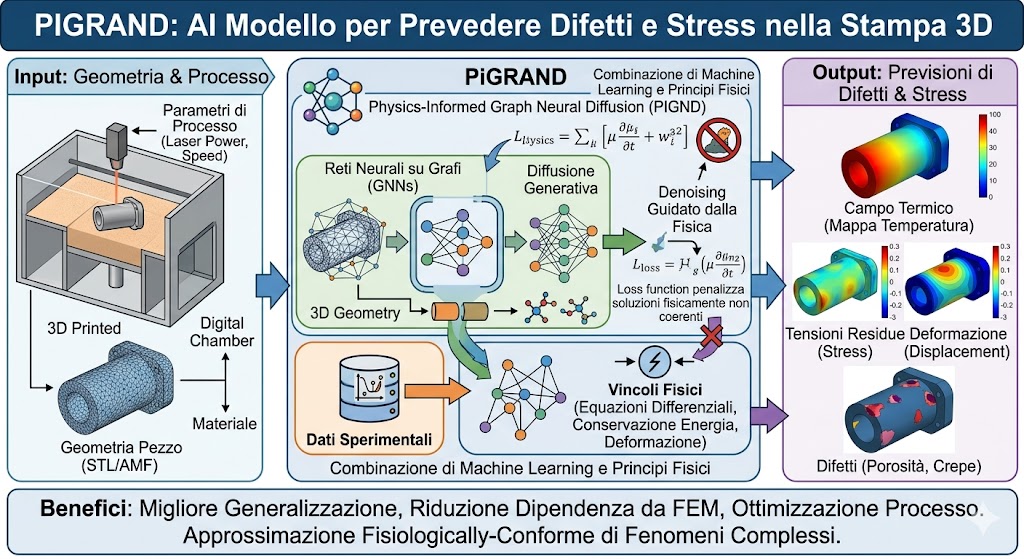

In un flusso tipico, la geometria del componente e le condizioni di processo vengono convertite in un grafo, sul quale PiGRAND genera, passo dopo passo, un campo fisico coerente. Il modello può ad esempio produrre mappe tridimensionali di temperatura durante la deposizione, stimare la distribuzione delle tensioni residue o individuare regioni ad alto rischio di porosità o di deformazioni fuori tolleranza, fornendo indicazioni utili sia in fase di progettazione sia per la definizione dei parametri di processo.
Vantaggi rispetto alle sole simulazioni FEM
Le simulazioni agli elementi finiti sono uno standard consolidato per analizzare distorsioni, stress e cicli termici nella stampa 3D metallica e polimerica, ma possono risultare onerose in termini di tempo di calcolo, soprattutto per geometrie complesse o analisi parametriche estese. Un modello come PiGRAND, una volta addestrato, consente di ottenere previsioni di qualità FEM in tempi più brevi, rendendo possibile esplorare rapidamente più varianti di design, criteri di supporto e set di parametri di processo, con un impatto diretto su time‑to‑market e costi di sviluppo.
Impatto su progettazione, supporti e ottimizzazione del processo
L’introduzione di PiGRAND nei flussi digitali dell’additive manufacturing può influire su diversi passaggi chiave. In fase di progettazione, il modello può guidare la scelta dell’orientamento del pezzo e delle strategie di supporto, suggerendo configurazioni che minimizzano deformazioni e tensioni residue; in fase di process planning, può aiutare a identificare parametri che riducono l’insorgenza di difetti termici o geometrie critiche non facilmente individuabili a occhio.
Sfide: dati, validazione e integrazione industriale
La validazione di modelli physics informed su componenti reali richiede dataset sperimentali di qualità, che includano misure termiche, risultati di prove meccaniche e caratterizzazioni dettagliate dei difetti interni. Un’altra sfida riguarda l’integrazione di sistemi come PiGRAND con le piattaforme esistenti di simulazione e di monitoraggio in‑situ, oltre alla necessità di interfacciarsi con formati di dati e standard eterogenei, diversi da macchina a macchina e da fornitore a fornitore.
Prospettive future: verso gemelli digitali “ibridi” per la stampa 3D
PiGRAND si inserisce in una tendenza più ampia di sviluppo di gemelli digitali per la stampa 3D, in cui modelli basati sulla fisica e reti neurali lavorano in combinazione per aggiornare lo stato del componente in tempo quasi reale. Nel medio periodo, l’evoluzione naturale è la creazione di piattaforme in cui dati di sensori di campo, simulazioni tradizionali e modelli physics informed convergono in un’unica rappresentazione digitale, capace di supportare sia la progettazione che il controllo del processo in chiave predittiva e correttiva.
