La complessità produttiva dei veicoli speciali
La costruzione di un veicolo blindato per il trasporto di denaro e valori presenta esigenze molto diverse da quelle di una normale linea automobilistica. I volumi produttivi sono ridotti, le configurazioni cambiano in base al cliente e ogni piattaforma di partenza può richiedere interventi specifici. A questi fattori si aggiungono requisiti rigorosi in termini di protezione, affidabilità, ergonomia e precisione degli assemblaggi.
Apprich Secur GmbH, con sede a Ludwigsfelde, a sud di Berlino, opera da oltre trent’anni nella trasformazione di veicoli destinati al trasporto valori, di autocarri protetti, di autobus VIP e di altri mezzi per la protezione di persone e merci. Apprich Secur GmbH gestisce nello stesso sito diverse fasi del processo: pianificazione, sviluppo, produzione dei componenti necessari e trasformazione finale del veicolo.
Questa organizzazione permette ad Apprich Secur GmbH di controllare direttamente numerosi passaggi tecnici, ma non elimina una delle principali difficoltà del settore: integrare sistemi di protezione all’interno di veicoli originariamente progettati per un impiego differente.
La carrozzeria, gli interni e i componenti del costruttore automobilistico devono essere modificati senza compromettere l’accessibilità, la manutenzione, la visibilità, l’utilizzo delle porte e il corretto funzionamento degli impianti. Anche una variazione di pochi millimetri può influire sul montaggio di un rivestimento, di una copertura, di un supporto o di una parte dell’allestimento interno.
Come la blindatura modifica la geometria originale
La trasformazione inizia con la rimozione di rivestimenti, sedili, pannelli, elementi di finitura e altri componenti presenti nell’abitacolo. Apprich Secur GmbH può quindi inserire le protezioni richieste dal progetto, insieme ai sistemi meccanici ed elettronici destinati alla sicurezza del mezzo.
L’aggiunta di piastre, strutture di rinforzo, vetri protetti, telai, cablaggi e dispositivi di chiusura modifica gli spazi disponibili. Le superfici che nel veicolo originale erano regolari possono presentare nuovi gradini, sporgenze, variazioni di spessore e punti di interferenza.
Quando i componenti originali del costruttore vengono reinstallati, la geometria teorica del veicolo non corrisponde più alla configurazione reale. Un pannello può non aderire alla superficie sottostante, una copertura può entrare in contatto con una piastra oppure un supporto può richiedere una posizione diversa da quella prevista dal progetto iniziale.
Il problema non riguarda soltanto l’aspetto estetico. Una copertura progettata senza considerare la geometria effettiva può ostacolare un’ispezione, interferire con un cablaggio, rendere più complessa una riparazione oppure produrre rumori e vibrazioni durante l’impiego del veicolo.
Per questo motivo, nel settore dei mezzi speciali, la geometria reale dopo la trasformazione assume un valore superiore al modello nominale fornito dal produttore della piattaforma.
I limiti della misurazione manuale
La costruzione di rivestimenti personalizzati viene spesso affrontata mediante misurazioni manuali, sagome in cartone, dime, modelli realizzati direttamente sul veicolo o lavorazioni successive di adattamento. Questi metodi rimangono utili per alcune operazioni, ma diventano impegnativi quando le superfici sono curve, irregolari o difficili da raggiungere.
Un metro, un calibro o una dima permettono di rilevare singole dimensioni, ma non restituiscono una rappresentazione completa dell’area. L’operatore deve interpretare la forma, ricostruire i raccordi e prevedere le tolleranze necessarie. Il risultato dipende dall’esperienza della persona che esegue il rilievo e può essere difficile da trasferire a un altro progetto.
Anche la ripetibilità costituisce un limite. Quando Apprich Secur GmbH deve lavorare su un secondo veicolo dello stesso modello, le sagome fisiche e le annotazioni utilizzate nel primo progetto possono non descrivere tutte le modifiche effettuate. Devono inoltre essere considerate le differenze tra versioni, anni di produzione, allestimenti e tolleranze della carrozzeria.
La scansione 3D non sostituisce ogni misurazione tradizionale, ma consente di creare una base geometrica più completa sulla quale eseguire verifiche, confronti e attività di progettazione.
L’analisi condotta con Sören Tanneberger
Per valutare l’integrazione di un processo digitale, Apprich Secur GmbH ha coinvolto Sören Tanneberger, ingegnere specializzato in scansione 3D, produzione additiva, sviluppo del prodotto e ottimizzazione dei processi.
Sören Tanneberger insegna anche presso la Berliner Hochschule für Technik e la Virtuelle Fachhochschule. Le sue attività didattiche comprendono reverse engineering, prototipazione rapida, tecnologie produttive e organizzazione della produzione.
L’attività svolta presso Apprich Secur GmbH non deve essere interpretata come la semplice sostituzione degli strumenti manuali con uno scanner. L’obiettivo consiste nell’individuare i punti della catena produttiva nei quali il dato tridimensionale può ridurre le rilavorazioni, migliorare la documentazione e facilitare lo sviluppo di componenti personalizzati.

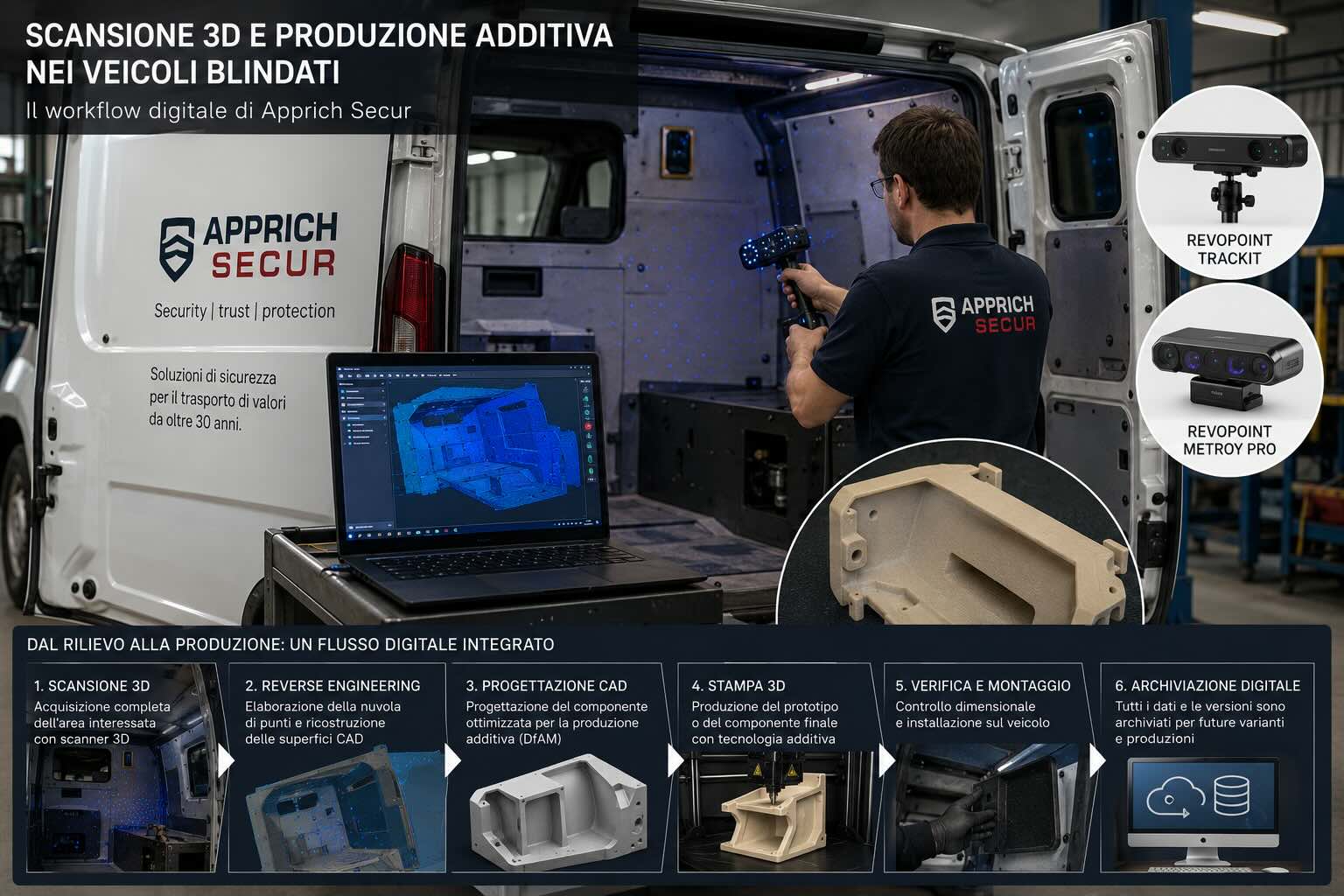

La scansione deve quindi essere inserita in una sequenza coerente che comprende acquisizione, elaborazione della nuvola di punti, ricostruzione delle superfici, progettazione CAD, verifica degli ingombri, prototipazione e produzione.
Dal veicolo fisico al modello tridimensionale
Una volta completate le principali modifiche strutturali, Apprich Secur GmbH può acquisire le aree interessate mediante uno scanner 3D. Il sistema registra numerosi punti sulla superficie e ne ricostruisce la posizione nello spazio.
Il rilievo può comprendere non soltanto la zona nella quale installare il nuovo componente, ma anche gli elementi circostanti: bordi, fori, punti di fissaggio, pannelli originali, guarnizioni, montanti, canaline, cablaggi e superfici che devono rimanere accessibili.
Questa estensione del campo di acquisizione è importante perché un componente non deve soltanto occupare correttamente uno spazio. Deve anche essere montabile. Un rivestimento geometricamente preciso può risultare inutilizzabile se non può essere inserito senza rimuovere altre parti oppure se le viti non sono raggiungibili con gli utensili previsti.
La scansione produce inizialmente una nuvola di punti. I dati devono essere allineati, ripuliti e trasformati in una mesh o in superfici utilizzabili nel software CAD. Durante questa fase vengono eliminati punti errati, riflessi, aree incomplete e informazioni estranee alla zona di interesse.
Il progettista può quindi definire riferimenti geometrici, piani, assi, sezioni e quote funzionali. Il modello ottenuto non rappresenta una copia automatica pronta per la produzione, ma una base tecnica sulla quale ricostruire il componente.
Il ruolo del reverse engineering
Nel caso di Apprich Secur GmbH, il reverse engineering permette di partire dalla configurazione fisica del veicolo e di trasferirla nell’ambiente digitale.
Il progettista può utilizzare le superfici rilevate per definire il contorno interno di una copertura, mantenere una distanza controllata dalla blindatura o individuare la posizione dei punti di fissaggio. Può anche confrontare due veicoli per capire se un componente sviluppato in precedenza sia riutilizzabile.
Il confronto digitale può evidenziare differenze che una misurazione basata su poche quote rischierebbe di trascurare. Il software può sovrapporre le scansioni e mostrare gli scostamenti mediante mappe cromatiche o sezioni.
Questa funzione è utile quando Apprich Secur GmbH riceve una piattaforma già trasformata in passato. Prima di riprogettare il componente, Apprich Secur GmbH può verificare se la geometria corrisponda a quella archiviata. Se gli scostamenti sono limitati, il modello esistente può essere adattato. Se la configurazione è differente, il progetto può essere aggiornato senza ripartire da una superficie vuota.
Un archivio digitale per gestire varianti e piccole serie
Uno dei benefici principali non deriva dalla singola scansione, ma dalla costruzione di un archivio geometrico organizzato.
Apprich Secur GmbH può associare a ciascun modello di veicolo le scansioni, le versioni CAD, le revisioni, i materiali, le istruzioni di montaggio e le informazioni sulle modifiche effettuate. Il componente diventa così parte di un processo documentato e non rimane legato esclusivamente alla memoria dell’operatore che lo ha realizzato.
Questa impostazione facilita la gestione delle varianti. Una copertura può essere sviluppata in più versioni per differenti allestimenti, sistemi di sicurezza o configurazioni interne. Le parti comuni possono essere mantenute, mentre le zone variabili vengono aggiornate nel modello parametrico.
La disponibilità dei dati non elimina la necessità di controllare ogni veicolo. Anche mezzi appartenenti alla stessa serie possono presentare differenze produttive o modifiche eseguite durante la loro vita operativa. Il modello archiviato deve quindi essere considerato un riferimento da verificare, non una garanzia automatica di intercambiabilità.
Dalla riproduzione del pezzo alla progettazione per la produzione additiva
La scansione 3D permette di ricostruire un componente esistente, ma il vantaggio aumenta quando la geometria viene riprogettata in funzione del processo produttivo.
Il Design for Additive Manufacturing, spesso abbreviato in DfAM, considera fin dalle prime fasi le opportunità e i vincoli della stampa 3D. Le norme ISO/ASTM dedicate alla progettazione additiva sottolineano l’importanza di valutare orientamento, supporti, spessori, tolleranze, finitura superficiale e caratteristiche del materiale.
Per Apprich Secur GmbH questo approccio può tradursi nella progettazione di rivestimenti, supporti, canalizzazioni, dime o attrezzature con caratteristiche difficili da ottenere mediante lavorazioni tradizionali.
Un supporto può integrare passaggi per i cavi, nervature di irrigidimento, sedi per inserti filettati e riferimenti per il montaggio. Una copertura può essere divisa in moduli per facilitare l’installazione o la sostituzione. Le superfici interne possono seguire la forma della blindatura, mentre quelle esterne possono essere progettate in funzione dell’ergonomia e dell’aspetto dell’abitacolo.
L’obiettivo non consiste nel rendere complessa la geometria, ma nel ridurre il numero di parti, i passaggi di assemblaggio e le lavorazioni successive.
Quando la stampa 3D può sostituire modelli e stampi manuali
Nel settore dei veicoli speciali possono essere impiegati processi basati su vetroresina, resine e stampi costruiti manualmente. Queste tecniche permettono di ottenere grandi superfici e componenti resistenti, ma richiedono la preparazione del modello, la laminazione, l’indurimento, il distacco, la rifilatura e la finitura.
Se la geometria cambia, anche il modello o lo stampo devono essere modificati. Per un componente unico o per una serie ridotta, il costo delle attrezzature può incidere sul progetto.
La produzione additiva può essere utilizzata in diversi modi. Apprich Secur GmbH potrebbe stampare direttamente il componente finale, produrre un prototipo per la prova di montaggio, realizzare una dima oppure costruire il modello da impiegare per ottenere uno stampo.
La scelta dipende dalle dimensioni, dal materiale, dalla temperatura di esercizio, dalla resistenza meccanica richiesta e dalla qualità superficiale. Per alcuni elementi può essere opportuno utilizzare processi a estrusione di filamento; per altri possono essere valutate tecnologie a letto di polvere come SLS o Multi Jet Fusion. I pezzi di grandi dimensioni possono essere suddivisi e assemblati, oppure impiegati come master per processi compositi.
La stampa 3D non rappresenta quindi una soluzione unica, ma uno strumento da integrare con fresatura, taglio, piegatura, lavorazione dei compositi e assemblaggio.
Gli scanner 3D di Revopoint considerati nel workflow
Per l’acquisizione delle geometrie, l’analisi cita due soluzioni prodotte da Revopoint: Revopoint Trackit e Revopoint MetroY Pro.
Revopoint Trackit combina uno scanner con un sistema di tracciamento ottico. La posizione dello scanner viene rilevata dalla stazione di tracciamento, consentendo di acquisire le superfici senza applicare marker direttamente sul pezzo in molte condizioni operative.
Secondo i dati dichiarati da Revopoint, Revopoint Trackit è progettato per oggetti con dimensioni comprese indicativamente tra 10 millimetri e 6 metri. La velocità di acquisizione può raggiungere 1,5 milioni di punti al secondo, mentre l’accuratezza volumetrica dichiarata è espressa come 0,02 millimetri più 0,04 millimetri per ogni metro di lunghezza.
Queste caratteristiche rendono Revopoint Trackit adatto alla digitalizzazione di aree estese dell’abitacolo, pannellature, porte e vani nei quali è necessario mantenere il riferimento spaziale tra diversi elementi.
Revopoint MetroY Pro è destinato a oggetti piccoli e medi e utilizza luce blu, linee laser e una modalità a luce strutturata. Revopoint dichiara una precisione per singolo fotogramma fino a 0,01 millimetri e un’accuratezza fino a 0,02 millimetri in condizioni controllate.
Revopoint MetroY Pro può quindi essere impiegato per dettagli, supporti, staffe, punti di fissaggio e componenti che richiedono una densità di dati elevata.
I valori dichiarati da Revopoint devono essere interpretati considerando l’ambiente di lavoro. Temperatura, vibrazioni, accessibilità, finitura delle superfici e competenza dell’operatore possono influire sulla qualità del rilievo.
Le criticità da gestire durante la scansione
L’interno di un veicolo blindato non è un ambiente semplice da digitalizzare. Gli spazi sono ristretti e numerose superfici possono risultare nascoste rispetto alla linea di vista dello scanner. Il rilievo deve essere pianificato in modo da ridurre le zone non acquisite.
Cablaggi mobili, tessuti, guarnizioni deformabili e parti non fissate possono produrre dati incoerenti. Prima della scansione, Apprich Secur GmbH deve definire quali elementi rappresentano riferimenti stabili e quali devono essere rimossi o bloccati.
Le superfici molto riflettenti, trasparenti o prive di caratteristiche riconoscibili possono richiedere una strategia specifica. Anche quando lo scanner è progettato per lavorare su materiali scuri o metallici, l’operatore deve verificare la qualità della nuvola di punti e ripetere le acquisizioni insufficienti.
È inoltre necessario stabilire un sistema di coordinate coerente. Riferimenti fisici, punti di controllo e superfici funzionali permettono di collegare la scansione al modello CAD e di controllare che le diverse sessioni di acquisizione siano confrontabili.
Controllo dimensionale e validazione del componente
La disponibilità di un modello digitale non elimina la fase di verifica. Prima di produrre il componente definitivo, Apprich Secur GmbH può realizzare una versione di prova con un materiale economico o con parametri di stampa orientati alla rapidità.
Il prototipo permette di controllare gli spazi, la sequenza di montaggio, l’accessibilità ai fissaggi e l’interazione con i componenti vicini. Le correzioni vengono applicate al modello CAD e conservate nella revisione successiva.
Dopo la produzione, il pezzo può essere confrontato con il modello nominale oppure sottoposto a una nuova scansione. Questo controllo consente di identificare deformazioni, ritiri e deviazioni dovute all’orientamento di stampa o al raffreddamento.
Per un componente installato in un veicolo protetto devono essere valutati anche aspetti non puramente geometrici: comportamento al calore, infiammabilità, emissioni nell’abitacolo, resistenza agli urti, vibrazioni, esposizione ai detergenti e stabilità nel tempo.
La produzione additiva non deve interferire con i requisiti di sicurezza, con l’omologazione del veicolo o con l’accessibilità ai sistemi sottoposti a manutenzione.
I vantaggi organizzativi per Apprich Secur GmbH
Il principale risultato atteso dal workflow digitale è una maggiore prevedibilità del processo.
La scansione 3D permette ad Apprich Secur GmbH di documentare la situazione reale prima della progettazione. Il reverse engineering consente di trasformare i dati in superfici e riferimenti CAD. La prototipazione permette di verificare il componente prima della produzione definitiva. L’archivio digitale conserva le soluzioni e ne facilita l’adattamento.
Questa sequenza può ridurre le iterazioni eseguite direttamente sul veicolo, liberando la postazione per altre lavorazioni. Può inoltre limitare la dipendenza da sagome fisiche difficili da conservare e da conoscenze non formalizzate.
Il beneficio economico deve essere valutato sull’intera catena. L’acquisto dello scanner rappresenta soltanto una parte dell’investimento. Apprich Secur GmbH deve considerare software, formazione, preparazione dei dati, progettazione CAD, validazione e gestione delle revisioni.
Il ritorno diventa più interessante quando le geometrie vengono riutilizzate, quando le varianti sono numerose o quando gli errori di montaggio generano costi elevati.
Un modello applicabile alla produzione di piccole serie
Il caso di Apprich Secur GmbH descrive una situazione comune a molte imprese che costruiscono veicoli speciali, macchine personalizzate e attrezzature industriali.
Le piccole serie non giustificano sempre la produzione di stampi costosi, ma richiedono comunque componenti precisi e documentati. La combinazione tra scansione 3D, reverse engineering e produzione additiva consente di trasformare l’unicità del progetto in un insieme di dati riutilizzabili.
Per ottenere questo risultato non basta installare nuovi strumenti. Occorre stabilire quando eseguire la scansione, quali geometrie acquisire, come nominare i file, chi approva le revisioni e quali controlli applicare ai componenti.
L’analisi condotta da Sören Tanneberger presso Apprich Secur GmbH mostra soprattutto il valore di questa integrazione. Revopoint Trackit e Revopoint MetroY Pro forniscono gli strumenti per acquisire il veicolo e i suoi dettagli; il CAD e il reverse engineering trasformano il rilievo in un progetto; la produzione additiva offre diverse possibilità per prototipi, attrezzature e componenti finali.
Nel settore dei veicoli blindati, dove ogni millimetro può influire sul montaggio, sulla manutenzione e sulla funzionalità dell’allestimento, il dato tridimensionale diventa parte della documentazione tecnica e del processo produttivo.
