University of Arizona propone di parallelizzare la polimerizzazione a due fotoni
La polimerizzazione a due fotoni permette di fabbricare microstrutture difficili da ottenere con molte altre tecniche additive, ma deve affrontare un limite economico: la porzione di materiale modificata dal fascio focalizzato è piccolissima e la scrittura della geometria richiede numerosi spostamenti. Una domanda brevettuale cinese attribuita all’Arizona Board of Regents, per conto della University of Arizona, propone di ripartire un’unica sorgente laser su più percorsi ottici, ciascuno dotato di un obiettivo. La pubblicazione identificata come CN122892763A contempla configurazioni con quattro oppure otto obiettivi e punta alla produzione parallela di microcomponenti. Non è l’annuncio di una stampante commerciale già pronta, ma una proposta sull’architettura del sistema.
Perché la microstampa a due fotoni è diversa dalla SLA
Nelle stampanti a resina tradizionali una sorgente luminosa attiva il fotoiniziatore e solidifica una regione, spesso organizzata in strati successivi. La two-photon polymerization, o 2PP, utilizza invece un processo ottico non lineare che si verifica con probabilità elevata soltanto dove la luce è fortemente concentrata. Due fotoni contribuiscono allo stesso evento di assorbimento, permettendo di localizzare la reazione in un volume molto ridotto, chiamato voxel. Muovendo il fuoco, il sistema scrive traiettorie tridimensionali all’interno di una resina fotosensibile.
Questo metodo è interessante per microottica, micromeccanica, supporti cellulari, piccoli dispositivi per fluidica e strutture funzionali difficili da lavorare con utensili convenzionali. L’elevata precisione non corrisponde però a produttività automaticamente elevata: per creare volumi consistenti è necessario attraversare moltissime posizioni. La velocità dipende sia dalla velocità degli attuatori sia dalla quantità di energia che la resina richiede per polimerizzare con una qualità definita.
Il problema della scrittura seriale
In una configurazione convenzionale un singolo fuoco è guidato lungo la geometria. Anche quando scanner galvanometrici e tavole traslanti muovono rapidamente il punto d’esposizione, un oggetto complesso impiega tempo perché le regioni devono essere percorse in successione. Aumentare eccessivamente la velocità di scansione può ridurre la dose depositata per unità di volume e compromettere la continuità delle strutture. Aumentare indiscriminatamente la potenza può invece alterare la dimensione del voxel o produrre reazioni non desiderate.
La produttività non si risolve quindi semplicemente utilizzando motori più rapidi. Serve cambiare il numero di zone lavorate simultaneamente oppure modificare profondamente la strategia di esposizione. È su questo secondo percorso di parallelizzazione che si colloca la domanda della University of Arizona, almeno secondo la descrizione tecnica resa pubblica dai repertori brevettuali consultati.
Un laser, più percorsi ottici

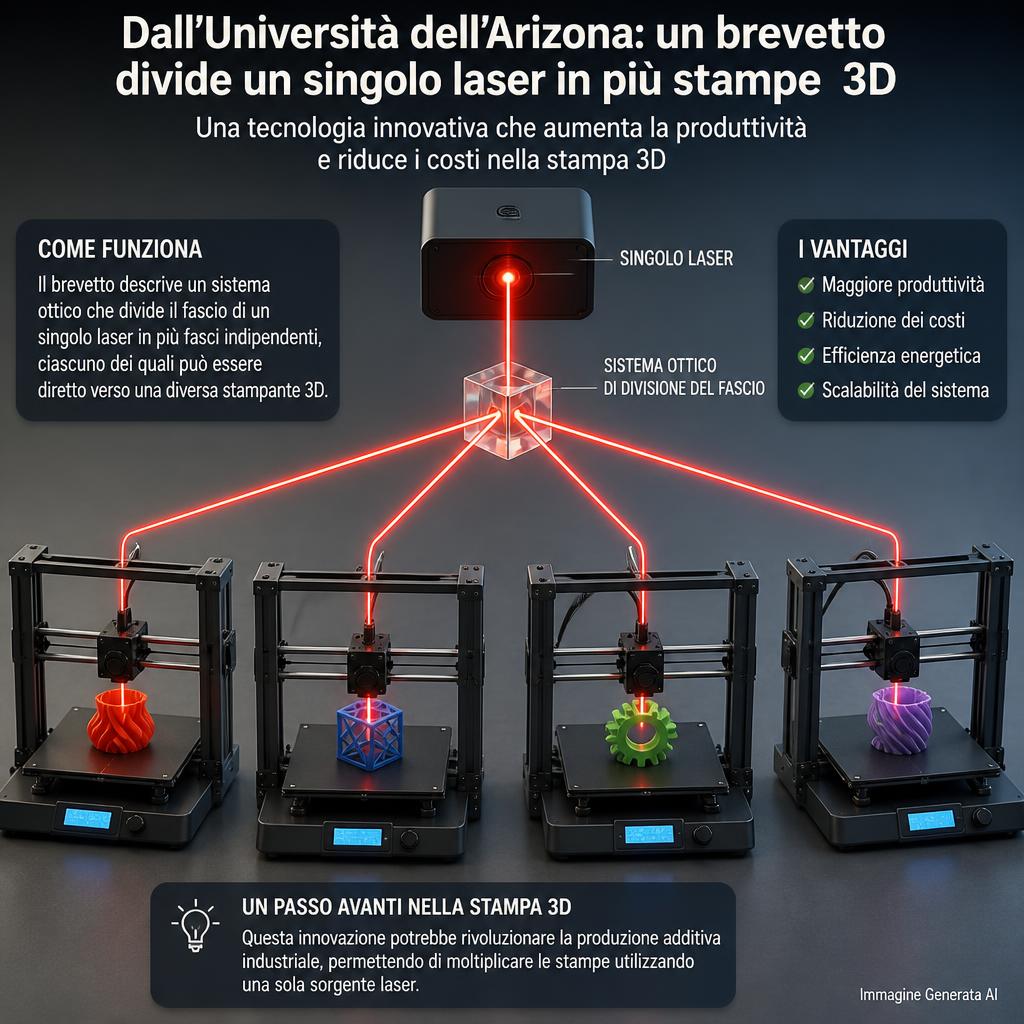

Il concetto prevede che il fascio proveniente dalla sorgente incontri un divisore ottico, capace di generare più fasci diretti a obiettivi separati. Ogni obiettivo focalizza la radiazione in una posizione del materiale fotosensibile. Le diverse focalizzazioni sono organizzate in modo da appartenere a un piano di lavoro comune. Così più regioni possono ricevere energia nello stesso intervallo temporale, con l’idea di fabbricare più microstrutture in parallelo.
Non bisogna confondere questo schema con l’impiego di un laser potente che illumina contemporaneamente una grande area come una proiezione DLP. Ogni ramo resta concentrato in un volume microscopico e richiede che la sua posizione sia controllata rispetto al campione. La parallelizzazione moltiplica i punti di lavorazione, non elimina automaticamente la necessità di scansione e posizionamento tridimensionale.
Quattro o otto obiettivi: il significato dei numeri
La descrizione della domanda contempla versioni con quattro e con otto obiettivi. Questi numeri definiscono architetture considerate nella protezione brevettuale; non documentano automaticamente test produttivi con quattro o otto pezzi finiti nello stesso intervallo. Il sistema deve disporre di energia sufficiente per ogni ramo, e tutti i percorsi devono essere focalizzati correttamente. Se la potenza viene divisa in quattro, l’energia media disponibile per ramo non resta uguale a quella del fascio originale, a meno di modificare la sorgente o la durata dell’esposizione.
Un aumento del numero di obiettivi può inoltre rendere più onerosi montaggio, allineamento, calibrazione e controllo termico. Prima di parlare di quadruplicazione della produttività bisognerebbe conoscere tempo del ciclo, distribuzione della potenza, geometria dei pezzi, necessità di riposizionamento e percentuale di manufatti conformi. Il vantaggio teorico è la simultaneità, ma il vantaggio misurabile dipenderà dalla macchina completa.
Piano focale comune e calibrazione
Uno dei punti tecnici centrali è portare più fuochi a una quota di riferimento coerente. Se un obiettivo è posizionato leggermente più in alto o più in basso degli altri, il suo voxel si formerà in una diversa regione della resina. In una tecnica che lavora su scale molto piccole, deviazioni meccaniche e ottiche possono produrre differenze dimensionali non trascurabili. Anche l’aberrazione delle lenti, la lunghezza del percorso ottico e la stabilità del montaggio concorrono alla qualità finale.
Serve poi una calibrazione relativa fra i rami: non basta che ogni microsistema stampi bene isolatamente. Se si vogliono creare più copie dello stesso componente, i risultati devono essere confrontabili fra posizioni. La calibrazione potrebbe richiedere campioni di riferimento, misure al microscopio e correzioni software. Sono aspetti di ingegnerizzazione che una rivendicazione brevettuale può anticipare senza aver già presentato dati pubblici di resa su una linea produttiva.
Ottiche uguali e ingrandimenti diversi
La domanda contempla, secondo la descrizione disponibile, anche obiettivi con ingrandimenti differenti. Questa possibilità renderebbe il sistema più flessibile rispetto a una configurazione pensata soltanto per copiare oggetti identici. Un obiettivo con maggior ingrandimento può offrire un comportamento diverso per dimensione del fuoco e campo lavorabile rispetto a un altro. In linea di principio potrebbe essere possibile lavorare strutture di dimensione differente nello stesso periodo.
La flessibilità, tuttavia, introduce problemi di coordinamento. Se i voxel hanno dimensioni diverse, le strategie di scansione e le dosi non possono essere considerate automaticamente identiche. Anche la resinatura e i requisiti di polimerizzazione possono cambiare quando si desidera una struttura molto sottile accanto a una relativamente robusta. Si tratta quindi di una capacità potenziale, non di un catalogo di funzionalità già commercialmente qualificate.
Un vassoio comune o più zone di materiale
Sono descritte alternative con un unico supporto contenente la resina per tutti i rami o con più vassoi associati ai diversi obiettivi. La prima soluzione concentra il processo in un’area condivisa e può ridurre alcuni componenti di movimentazione. La seconda potrebbe facilitare la separazione fisica dei campioni e la gestione di differenti zone operative, pur aumentando complessità meccanica e interfacce. Le opzioni di movimento citate includono spostamenti del materiale o dei supporti lungo gli assi cartesiani.
La geometria meccanica influisce sulla strategia di produzione. Se tutti i rami dipendono dalla stessa tavola, possono essere vincolati a traiettorie equivalenti o coordinate fra loro. Se invece vi sono movimenti indipendenti, cresce il margine di programmazione ma anche il costo di controllo. Le fonti pubbliche consultate non consentono di determinare quale soluzione, se una, sia stata implementata e testata in un prototipo completo.
Integrazione con scanner e ottiche di rinvio
L’architettura brevettuale considera anche combinazioni con scanner laser e sistemi ottici di rinvio. È una scelta plausibile per coordinare la direzione della radiazione senza dover spostare fisicamente una grande massa di componenti ad alta velocità. Gli scanner possono guidare il fascio, mentre gli obiettivi definiscono condizioni locali di focalizzazione. Nella ricostruzione tecnica compare inoltre una configurazione in cui l’orientamento degli assi ottici viene modificato attraverso elementi di rinvio.
La progettazione di un percorso multiplo non è un semplice problema di specchi. Ogni superficie introduce possibili perdite, dispersioni e errori di allineamento; le pulsazioni devono raggiungere i diversi rami con condizioni compatibili con l’assorbimento non lineare. È un tema particolarmente rilevante nei sistemi 2PP che utilizzano laser a impulsi ultrabrevi, dove potenza di picco e durata temporale contribuiscono al risultato di polimerizzazione.
Dove potrebbe convenire stampare in parallelo
| Applicazione possibile | Vantaggio potenziale | Verifica necessaria |
|---|---|---|
| Reticoli di microscala ripetuti | Più esemplari per ciclo | Uniformità fra tutti i rami |
| Microottiche | Fabbricazione di elementi simili | Rugosità, precisione e risposta ottica |
| Dispositivi microfluidici | Più componenti da collaudare | Pulizia dei canali e fedeltà dimensionale |
| Strutture biomedicali di ricerca | Serie di campioni replicati | Biocompatibilità e trattamenti successivi |
| Piccole parti micromeccaniche | Riduzione del tempo per lotto | Resistenza e ripetibilità meccanica |
Sono applicazioni coerenti con il campo della 2PP, non prodotti che la University of Arizona abbia dichiarato di commercializzare mediante questo brevetto. Per ognuna servirebbe valutare anche il tempo di lavaggio e sviluppo della resina, l’ispezione finale e la percentuale di pezzi scartati.
La produttività va calcolata sull’intero processo
Una macchina che espone quattro volumi allo stesso tempo potrebbe comunque risultare poco competitiva se preparazione, sviluppo e controllo restano sequenziali. Il confronto corretto dovrebbe usare il numero di parti conformi per ora di impianto o per ciclo completo, includendo setup, allineamento e manutenzione. È diverso dal semplice numero di fuochi disponibili. La valutazione cambia anche a seconda che il lotto contenga molti pezzi identici o geometrie tutte differenti.
Un’ulteriore variabile è la resa. Per microstrutture sofisticate la perdita di pochi campioni può influenzare il costo unitario più del tempo guadagnato nell’esposizione. Se un ramo mostra una deriva di calibrazione, potrebbe produrre scarti ripetitivi finché il difetto non viene riconosciuto. Diventa quindi utile pensare a controlli in linea e a un sistema che identifichi quale obiettivo ha realizzato ciascun pezzo.
Il significato della pubblicazione cinese
Il riferimento CN122892763A indica una domanda pubblicata nella giurisdizione cinese e attribuita all’ente universitario statunitense. Il dato suggerisce un interesse a proteggere l’invenzione in quel mercato, ma non permette di dedurre chi fabbricherà la tecnologia o quando sarà disponibile. Una domanda di brevetto non equivale a un diritto definitivamente concesso; estensione e validità dipendono dalle procedure e dalle rivendicazioni effettivamente accolte.
Durante questa verifica non è stato possibile consultare direttamente il fascicolo integrale dal registro cinese. Le caratteristiche specifiche sui rami ottici e sul numero di obiettivi derivano quindi dalla ricostruzione pubblica che identifica la domanda, e vanno considerate da confermare sui disegni e sulle rivendicazioni ufficiali. Non risultano dati indipendenti su risoluzione, tempi ciclo, costo unitario o resa di un prototipo realizzato con tale configurazione.
Un passo possibile verso la microfabbricazione seriale
L’aspetto rilevante non consiste nel dividere un raggio, operazione ottica nota, ma nell’integrare più fuochi controllati in un processo additivo 2PP che rimanga calibrabile e ripetibile. Se si riuscisse a ottenere la stessa qualità microscopica su più rami, la scrittura parallela potrebbe ridurre una delle principali barriere alla produzione di serie piccole o medie di dispositivi microscopici.
La proposta resta però nell’ambito della proprietà intellettuale. Per passare dall’architettura al prodotto servono dimostrazioni di uniformità, stabilità termica, efficacia della ripartizione di potenza e produttività misurata sull’intero lotto. Il valore della notizia è proprio mostrare in quale direzione si cerca di spostare la 2PP: non soltanto stampare dettagli sempre più piccoli, ma farlo con un ritmo compatibile con applicazioni produttive verificabili.
