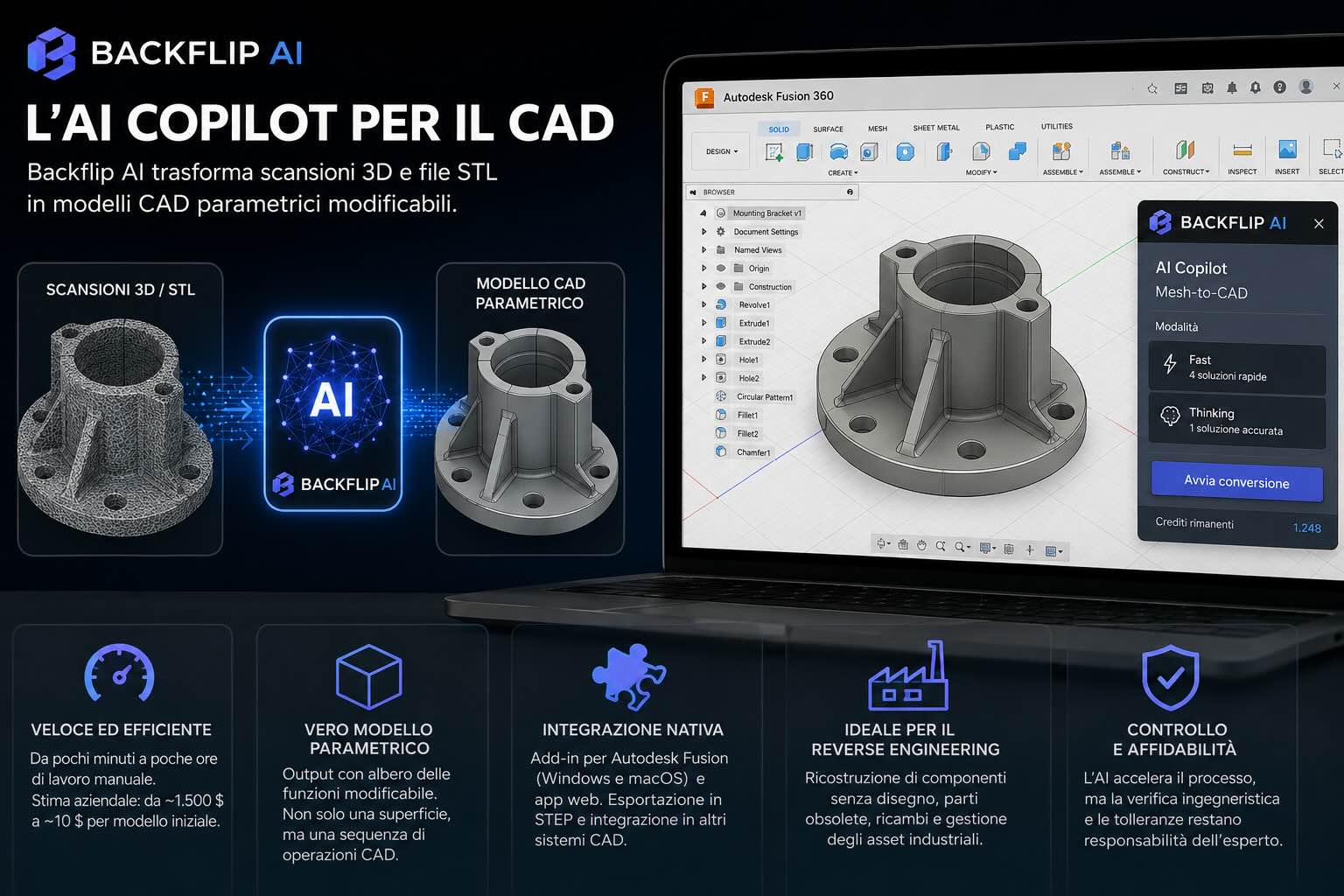

Backflip AI ha presentato un copilota basato sull’intelligenza artificiale progettato per convertire scansioni 3D, file STL e altre geometrie mesh in modelli CAD parametrici modificabili. Il sistema è disponibile attraverso un componente aggiuntivo per Autodesk Fusion e come applicazione accessibile dal browser.
L’obiettivo non è limitarsi a produrre una superficie tridimensionale simile all’oggetto acquisito, ma ricostruire un modello utilizzabile all’interno di un normale flusso di progettazione meccanica. L’output comprende infatti una sequenza di operazioni CAD organizzate in un albero delle funzioni, sul quale il progettista può intervenire per cambiare quote, proporzioni, fori, raccordi o altre caratteristiche geometriche.
La differenza è rilevante soprattutto nel reverse engineering. Una scansione 3D restituisce generalmente una mesh composta da un elevato numero di triangoli. Questo file può rappresentare con precisione la superficie di un componente, ma non contiene necessariamente le informazioni logiche con cui il pezzo era stato progettato. Non indica, per esempio, quali superfici derivino da un’estrusione, quali siano state ottenute attraverso una rivoluzione e quali elementi appartengano a una serie ripetuta.
Backflip AI cerca di ricostruire proprio questa struttura.
Dalla mesh a un modello che può essere modificato
La conversione di una mesh in un modello CAD parametrico costituisce una delle attività più impegnative nei progetti di reverse engineering. I software tradizionali consentono di importare scansioni e file STL, ma il passaggio dalla nuvola di punti o dalla superficie triangolata a una geometria ingegneristica richiede normalmente l’intervento di un operatore esperto.
Il tecnico deve riconoscere le forme principali, ricostruire piani e riferimenti, misurare diametri e distanze, creare schizzi e riprodurre una dopo l’altra le lavorazioni che potrebbero aver generato il componente originale. Il risultato può richiedere alcune ore per un pezzo semplice e diversi giorni per geometrie più articolate.
Il copilota sviluppato da Backflip AI analizza la mesh e tenta di scomporla in una successione coerente di operazioni CAD. Il modello riconosce lavorazioni come estrusioni, rivoluzioni, ripetizioni, forature e altre trasformazioni geometriche, costruendo un albero simile a quello prodotto manualmente da un progettista.
Il file ottenuto non è quindi soltanto una copia visiva dell’oggetto. Il progettista può aprire l’albero delle funzioni, selezionare una lavorazione e modificarne i parametri. Un foro può essere ingrandito, una parete può essere ispessita e una serie di elementi può essere adattata alle esigenze di una nuova applicazione.
Un modello AI addestrato sulle operazioni CAD
Backflip AI descrive il sistema come un modello fondamentale sviluppato specificamente per la geometria tridimensionale. Questo approccio lo distingue dai modelli generalisti, nei quali la comprensione degli oggetti 3D deriva soprattutto da immagini, descrizioni testuali e altri contenuti disponibili online.
Il modello di Backflip AI è stato invece costruito considerando le operazioni CAD come elementi fondamentali del processo di generazione. L’intelligenza artificiale non deve limitarsi a prevedere la forma finale, ma deve individuare una sequenza plausibile di operazioni capace di produrla.
Un componente cilindrico con flange, fori e nervature può essere ricostruito partendo da una rivoluzione, aggiungendo estrusioni, sottrazioni di materiale e ripetizioni circolari. Un altro modello potrebbe arrivare a una forma simile attraverso una successione diversa di lavorazioni.
La possibilità di ottenere geometrie visivamente equivalenti attraverso procedimenti differenti rappresenta uno dei problemi centrali della ricostruzione automatica. Non tutte le sequenze sono ugualmente comprensibili o facili da modificare. Per questo Backflip AI afferma di aver addestrato il sistema a seguire convenzioni vicine a quelle utilizzate dai progettisti meccanici.
La seconda generazione sostituisce il modello mostrato nel 2025
Il prodotto presentato nel 2026 deriva da una seconda generazione del modello di Backflip AI. La società aveva già mostrato una tecnologia Mesh-to-CAD durante 3DEXPERIENCE World 2025, in quella fase associata a un’integrazione con SolidWorks, il software CAD di Dassault Systèmes.
Quella versione non è stata distribuita commercialmente. Greg Mark, amministratore delegato di Backflip AI, ha spiegato che il primo sistema riusciva a generare modelli parametrici, ma produceva strutture CAD difficili da interpretare e da modificare.
La società ha quindi riprogettato l’architettura del modello, concentrandosi non soltanto sulla somiglianza geometrica, ma anche sulla qualità dell’albero delle funzioni. Il lancio per Autodesk Fusion rappresenta il risultato di questo lavoro.
La scelta di non pubblicare la prima versione mostra anche quanto sia difficile valutare un sistema di intelligenza artificiale destinato alla progettazione meccanica. Un modello può apparire corretto osservando la forma esterna, ma risultare poco utile quando un ingegnere deve aprirlo, comprenderne la logica e continuare il progetto.
Due modalità per bilanciare velocità e accuratezza
Il copilota di Backflip AI prevede due modalità di elaborazione.
La modalità Fast genera quattro possibili ricostruzioni dello stesso componente. Le diverse soluzioni possono utilizzare strategie differenti: una può basarsi soprattutto su estrusioni, mentre un’altra può impiegare rivoluzioni o combinazioni alternative di lavorazioni.
Questo consente all’utente di confrontare più alberi delle funzioni e scegliere quello che appare più vicino alla logica costruttiva del pezzo.
La modalità Thinking dedica più risorse alla ricostruzione e restituisce una sola proposta. L’elaborazione richiede più tempo, ma dovrebbe produrre un risultato più accurato e una struttura CAD meglio organizzata.
La distinzione è utile perché il valore della conversione dipende dal tipo di componente. Per un distanziale, una flangia o una semplice staffa può essere sufficiente ottenere rapidamente un modello iniziale. Per un pezzo con pareti sottili, dettagli interni o numerosi raccordi può essere preferibile un’elaborazione più approfondita.
Integrazione con Autodesk Fusion e applicazione web
Il copilota può essere utilizzato direttamente all’interno di Autodesk Fusion mediante un componente aggiuntivo disponibile per Windows e macOS. Dopo l’installazione, l’utente può accedere al proprio account Backflip AI, caricare le geometrie e gestire i modelli dalla piattaforma CAD.
La versione web permette invece di effettuare la conversione senza installare Autodesk Fusion. Il modello risultante può essere esportato in formato STEP e aperto in altri ambienti di progettazione compatibili.
Backflip AI sta lavorando anche a ulteriori integrazioni. La società ha indicato Onshape, piattaforma CAD controllata da PTC, tra i sistemi previsti nella propria strategia e continua a considerare un collegamento con SolidWorks di Dassault Systèmes.
L’intenzione dichiarata è permettere alle aziende di mantenere il software CAD già adottato, utilizzando Backflip AI come livello intermedio tra la scansione del componente e l’ambiente di progettazione.
Applicazioni nella manutenzione e nella gestione dei ricambi
Uno degli ambiti più interessanti riguarda la ricostruzione dei componenti per i quali non esiste più un disegno digitale. Il problema è comune negli impianti industriali costruiti nel corso di diversi decenni.
Le macchine possono contenere parti realizzate da fornitori non più attivi, componenti modificati durante la manutenzione o ricambi appartenenti a serie fuori produzione. Anche quando il produttore è ancora operativo, il file CAD originale può non essere disponibile oppure può essere stato creato con un sistema non più utilizzato.
In questi casi l’azienda deve partire dal componente fisico. Il pezzo viene misurato o scansionato, ricostruito in CAD e successivamente adattato al processo produttivo scelto.
La digitalizzazione può servire per realizzare il ricambio mediante lavorazione CNC, fusione, stampaggio o produzione additiva. Per la stampa 3D è spesso necessario modificare la geometria, aggiungendo tolleranze, alleggerimenti, supporti funzionali o caratteristiche specifiche per il processo e il materiale.
Un modello parametrico è più adatto a queste attività rispetto a un semplice STL. La mesh può essere stampata, ma modificarla in modo controllato è più complesso. Un file CAD con quote e lavorazioni permette invece di integrare il componente in assiemi, eseguire verifiche dimensionali e preparare varianti.
Un possibile strumento per creare inventari digitali
Backflip AI sta sperimentando la propria tecnologia presso un grande produttore automobilistico, il cui nome non è stato comunicato. L’applicazione prevede la scansione e la conversione automatica di componenti per costruire progressivamente una libreria digitale delle parti presenti nello stabilimento.
Un archivio di questo tipo può ridurre i tempi necessari per ricostruire un pezzo quando si verifica un guasto. Il file digitale può essere controllato e preparato in anticipo, evitando di iniziare il reverse engineering mentre la linea produttiva è già ferma.
Il concetto si avvicina a quello del magazzino digitale: invece di conservare fisicamente ogni possibile ricambio, l’impresa mantiene una parte delle geometrie in formato digitale e produce il componente quando diventa necessario.
Questo modello non elimina i problemi di qualificazione, scelta dei materiali e controllo del processo. Un file CAD non contiene automaticamente tutte le informazioni necessarie per riprodurre le proprietà meccaniche del pezzo originale. Può tuttavia costituire il punto di partenza per un sistema più organizzato di gestione dei componenti obsoleti.
Il costo dichiarato e il modello a crediti
Backflip AI stima che la ricostruzione manuale di un componente possa costare in media circa 1.500 dollari. La società sostiene che il proprio sistema possa abbassare il costo della generazione iniziale del modello fino a circa 10 dollari, con tempi compresi indicativamente tra uno e cinque minuti.
Questi valori devono essere interpretati come stime fornite dall’azienda e non comprendono necessariamente tutte le attività necessarie per rendere il modello utilizzabile in produzione.
Dopo la conversione possono infatti essere richiesti il controllo delle quote, il confronto con il componente fisico, la correzione delle superfici, la definizione delle tolleranze e la verifica della producibilità.
La piattaforma utilizza abbonamenti con crediti mensili. Ogni elaborazione consuma un numero di crediti differente: la modalità Fast richiede meno risorse, mentre la modalità Thinking utilizza una quantità maggiore di crediti. In base al piano scelto, il costo della singola conversione può variare indicativamente da poco più di un dollaro fino a circa 10 dollari.
Il risparmio principale non deriva quindi dalla completa eliminazione dell’ingegnere, ma dalla riduzione del tempo dedicato alla ricostruzione iniziale. Il progettista può partire da un modello già organizzato e concentrarsi sulla verifica e sulle modifiche.
I risultati dipendono dalla complessità del componente
Backflip AI indica come campo di applicazione principale i componenti di complessità moderata prodotti mediante fresatura CNC a tre assi, tornitura e processi analoghi. La tecnologia può essere utilizzata anche per parti destinate alla stampa 3D, soprattutto quando la geometria contiene caratteristiche riconducibili alle normali operazioni CAD.
Le prime prove indipendenti mostrano però che il risultato non è sempre perfetto. Dettagli piccoli, pareti sottili, intagli e caratteristiche poco evidenti nella mesh possono essere ignorati o interpretati in modo scorretto.
In alcuni casi la modalità Thinking riesce a produrre una ricostruzione molto vicina al componente originale. In altri, anche un pezzo relativamente semplice può richiedere correzioni manuali.
La qualità della scansione rimane inoltre determinante. Zone nascoste, superfici riflettenti, rumore, fori profondi e dati incompleti possono limitare le informazioni disponibili al modello. L’intelligenza artificiale può formulare una ricostruzione plausibile, ma non può recuperare con certezza dettagli che non sono presenti nei dati di partenza.
Per applicazioni critiche, il modello deve quindi essere considerato una base di lavoro e non una certificazione della geometria. Le quote funzionali, le tolleranze e le caratteristiche legate alla sicurezza devono essere controllate da personale competente.
L’esperienza dei fondatori di Markforged
Backflip AI è stata fondata da Greg Mark e David Benhaim, già fondatori di Markforged, azienda specializzata nella produzione additiva di materiali compositi e metalli.
La società è emersa dalla fase iniziale di sviluppo con un finanziamento di 30 milioni di dollari guidato da New Enterprise Associates e Andreessen Horowitz. Tra gli investitori individuali figurano Kevin Scott, chief technology officer di Microsoft, Rich Miner, cofondatore di Android, e Ashish Vaswani, uno degli autori del lavoro scientifico che ha introdotto l’architettura Transformer.
Il primo prodotto mostrato da Backflip AI era orientato alla generazione di modelli tridimensionali partendo da descrizioni e immagini. Con il progetto Mesh-to-CAD, l’azienda ha concentrato una parte maggiore delle proprie attività su un problema industriale specifico: trasformare dati geometrici già disponibili in modelli ingegneristici modificabili.
Il ruolo dell’intelligenza artificiale nel lavoro del progettista
Il copilota di Backflip AI non sostituisce l’intero processo di progettazione. La funzione più concreta consiste nell’automatizzare una fase ripetitiva: la ricostruzione di una geometria esistente.
Questo può liberare tempo per attività che richiedono maggiore competenza, come la definizione delle tolleranze, la scelta dei materiali, l’ottimizzazione del componente e la verifica del comportamento durante l’utilizzo.
Il valore della piattaforma dipenderà dalla capacità di produrre alberi delle funzioni ordinati, comprensibili e coerenti. Un modello che assomiglia al componente ma richiede di essere ricostruito quasi completamente offre un vantaggio limitato. Un modello imperfetto ma facilmente correggibile può invece ridurre in modo concreto il lavoro necessario.
La disponibilità del componente aggiuntivo per Autodesk Fusion e dell’applicazione web consente ora alle aziende di verificare questa tecnologia su pezzi reali. Saranno le prove condotte nei reparti di progettazione, manutenzione e produzione a determinare quanto il copilota possa ridurre i tempi del reverse engineering e quali categorie di componenti possano essere digitalizzate con sufficiente affidabilità.
