WINBO brevetta un sistema integrato per riscaldare e dosare i pellet nella stampa 3D
Un modello di utilità dedicato alla gestione del materiale
Il 17 luglio 2026 è stato attribuito a Guangzhou Wenbo Intelligent Technology Co., Ltd., conosciuta con il marchio WINBO, il modello di utilità cinese CN224510438U. Il documento descrive un “meccanismo di riscaldamento del materiale di consumo” destinato a una stampante 3D.
La denominazione utilizzata nel brevetto di WINBO è piuttosto ampia, ma la configurazione rappresentata nei disegni indica un sistema progettato per lavorare con materiale sfuso, come pellet, granuli o polveri, anziché con una bobina di filamento.
Il progetto di WINBO concentra all’interno dello stesso contenitore tre funzioni normalmente gestite da componenti distinti: il riscaldamento preliminare del materiale, la sua movimentazione e l’alimentazione controllata verso l’estrusore. Lo scopo non è soltanto mantenere i granuli in un serbatoio, ma prepararli e trasferirli con una portata più uniforme.
Questo aspetto è rilevante soprattutto nelle stampanti 3D a pellet e nei sistemi di fabbricazione additiva di grande formato, nei quali variazioni nel flusso del materiale possono tradursi in cordoni irregolari, sottoestrusione, accumuli di pressione o interruzioni della stampa.
Come è costruito il contenitore progettato da WINBO

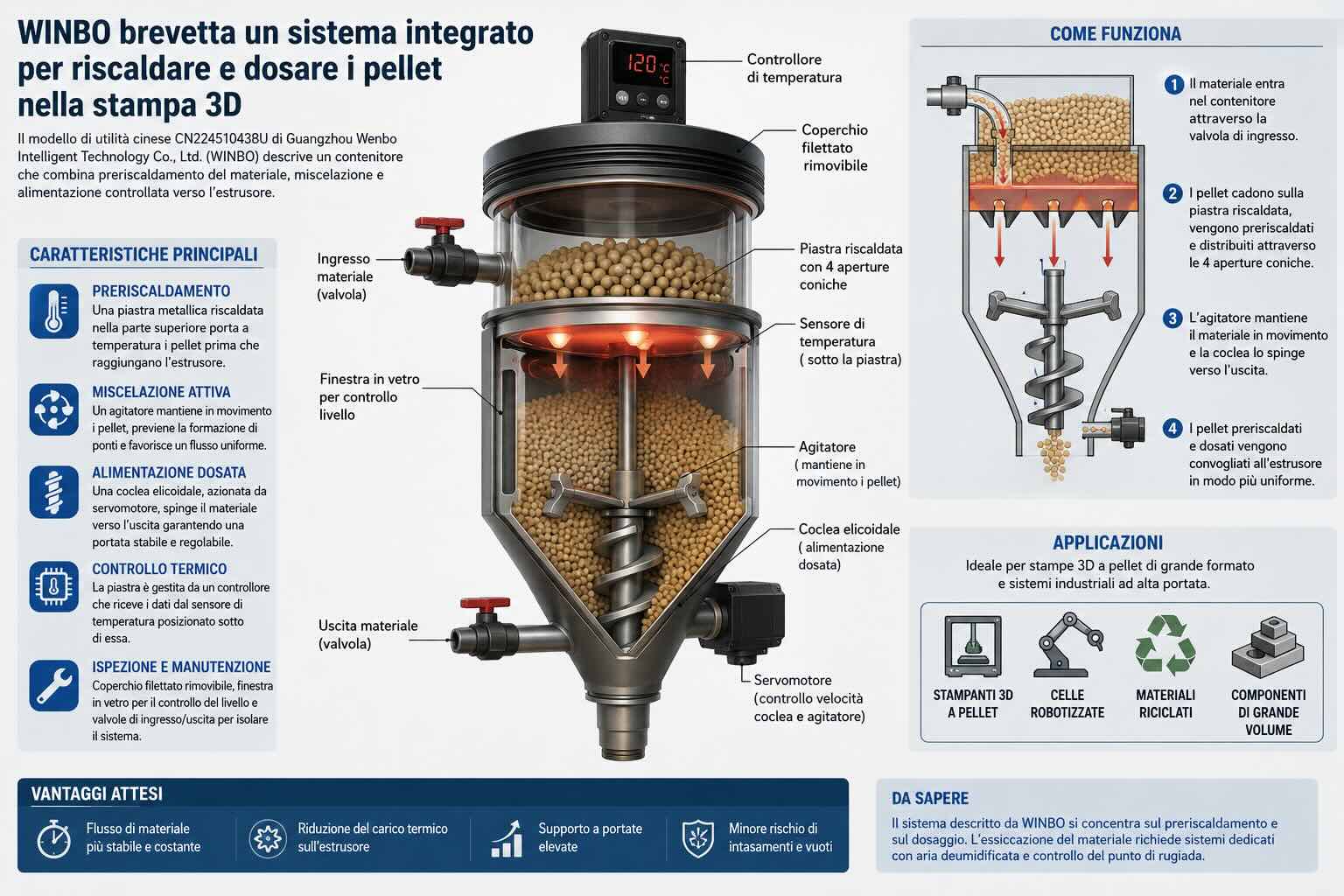

Il componente principale previsto da WINBO è un contenitore cilindrico dotato di una parte inferiore rastremata. La geometria conica dovrebbe aiutare il materiale a convergere verso il condotto di uscita, riducendo le zone nelle quali i granuli possono ristagnare.
Nella parte superiore è presente un coperchio filettato e rimovibile. Questa soluzione consente di raggiungere il gruppo riscaldante e dovrebbe facilitare una parte delle operazioni di ispezione e pulizia. Il materiale entra attraverso un condotto collocato vicino alla sommità del recipiente, mentre l’uscita si trova nella parte inferiore.
WINBO prevede valvole su entrambi i collegamenti. L’operatore potrebbe quindi isolare il contenitore dal sistema di caricamento e dall’estrusore, per esempio durante la manutenzione, la sostituzione del materiale o l’arresto della macchina.
Una finestra trasparente in vetro permette inoltre di controllare visivamente il livello del materiale. Si tratta di un elemento semplice, ma utile nei sistemi nei quali l’esaurimento dei pellet può interrompere la produzione o introdurre aria nel circuito di alimentazione.
Il controllo visivo, tuttavia, non sostituisce una misurazione automatica. In una possibile versione industriale del sistema di WINBO potrebbero essere aggiunti sensori capacitivi, celle di carico o dispositivi di rilevamento del livello, così da segnalare la necessità di ricaricare il serbatoio e gestire un caricatore pneumatico.
La piastra interna distribuisce il materiale e il calore
L’elemento centrale del progetto di WINBO è una piastra metallica circolare riscaldata, sospesa nella parte superiore del contenitore. Un controllore montato sul coperchio alimenta la piastra e riceve i dati provenienti da un sensore di temperatura collocato al di sotto del componente.
La piastra comprende quattro aperture dalla forma conica. I pellet introdotti nel serbatoio cadono sulla superficie calda e vengono suddivisi tra questi passaggi prima di raggiungere la camera inferiore.
La scelta di far scorrere il materiale direttamente sopra una superficie riscaldata distingue il progetto di WINBO da una tramoggia sulla quale è stata applicata soltanto una resistenza esterna. Le aperture dovrebbero distribuire il flusso su più percorsi, aumentare il contatto tra i granuli e la piastra e limitare la formazione di un’unica colonna centrale di materiale.
L’effettiva uniformità termica dipenderà comunque da numerosi fattori: potenza della piastra, conducibilità del metallo, temperatura impostata, quantità di materiale presente, velocità di attraversamento e proprietà del polimero. Anche la dimensione e la forma dei pellet possono modificare il tempo di permanenza sulla superficie.
Un solo sensore sotto la piastra potrebbe non essere sufficiente per rilevare tutte le differenze di temperatura presenti nel contenitore. Un sistema destinato alla produzione potrebbe beneficiare di più sonde collocate a diverse altezze, insieme a un controllo indipendente delle zone riscaldanti.
Agitatore e coclea per controllare l’alimentazione
Nella sezione inferiore, WINBO inserisce un secondo gruppo meccanico azionato da un servomotore. Il motore muove un albero verticale sul quale sono installati un agitatore e una parte elicoidale simile a una coclea.
L’agitatore mantiene in movimento il materiale riscaldato e contrasta la formazione di ammassi. La coclea applica invece una spinta meccanica ai pellet, indirizzandoli verso il tubo di uscita.
Questa alimentazione forzata può risultare più stabile rispetto a un sistema basato esclusivamente sulla gravità. All’interno di una tramoggia, i granuli non scorrono sempre come un liquido. Il materiale può formare un ponte sopra l’apertura di uscita oppure creare un canale centrale, lasciando ferme grandi quantità di pellet lungo le pareti.
Il problema può aumentare quando il materiale viene riscaldato. Se la temperatura è troppo vicina al punto di rammollimento, alcuni granuli possono aderire tra loro o alle superfici interne. L’agitatore progettato da WINBO dovrebbe separare questi accumuli, mentre la coclea dovrebbe garantire una portata meno dipendente dal peso della colonna di materiale.
L’impiego di un servomotore offre anche la possibilità di regolare il numero di giri. Collegando la velocità della coclea ai parametri dell’estrusore, WINBO potrebbe trasformare il dispositivo in un vero sistema di dosaggio, anziché in un semplice meccanismo antintasamento.
Per ottenere questa funzione sarebbero però necessari un coordinamento preciso con la vite dell’estrusore e un sistema di controllo capace di compensare variazioni nella densità apparente, nella dimensione dei pellet e nel livello di riempimento.
Perché preriscaldare i pellet prima dell’estrusione
Negli estrusori per la stampa 3D a granuli, il materiale deve essere trasportato, compresso, fuso e spinto attraverso l’ugello. Tutta l’energia termica necessaria viene normalmente fornita dalle fasce riscaldanti installate lungo il cilindro dell’estrusore.
Se WINBO introduce pellet già portati a una temperatura controllata, l’estrusore deve fornire una quantità inferiore di calore per raggiungere le condizioni di fusione. Questo può ridurre il tempo necessario per trasferire l’energia al materiale e aiutare il sistema a sostenere portate maggiori.
Il beneficio può essere più evidente nelle applicazioni di grande formato, nelle quali vengono depositati diversi chilogrammi di polimero ogni ora. I sistemi industriali a pellet raggiungono portate molto superiori rispetto alle comuni stampanti a filamento e richiedono quindi una gestione termica più complessa.
3D Systems dichiara per la stampante EXT 1270 Titan Pellet una capacità di deposizione fino a 13,6 chilogrammi all’ora. CEAD propone estrusori robotici con valori dichiarati compresi tra 12 chilogrammi all’ora per il modello E25 e 84 chilogrammi all’ora per il modello E50. A queste velocità, anche una piccola instabilità nell’alimentazione può produrre difetti visibili e alterare le dimensioni del cordone estruso.
Il sistema di WINBO sembra pensato per intervenire prima che il materiale raggiunga la vite principale, creando una fase intermedia di preparazione e dosaggio.
Il riscaldamento non sostituisce l’essiccazione
È importante distinguere il preriscaldamento previsto da WINBO dall’essiccazione dei pellet. Scaldare il materiale non significa necessariamente eliminare in modo efficace l’umidità assorbita.
Polimeri igroscopici come poliammidi, PET, PBT e alcuni copoliesteri possono trattenere acqua all’interno della propria struttura. Durante la fusione, l’umidità può trasformarsi in vapore o favorire fenomeni di degradazione idrolitica, con la formazione di bolle, porosità, superfici irregolari e una riduzione delle proprietà meccaniche.
Per questa ragione, aziende come CEAD integrano nei propri impianti sistemi di essiccazione dedicati e utilizzano apparecchiature prodotte anche da Vismec. Questi dispositivi fanno circolare aria calda con un basso punto di rugiada attraverso il materiale per un tempo definito.
Dal disegno del modello di utilità non risulta chiaro se WINBO preveda un circuito di aria deumidificata, un’uscita per il vapore o un controllo del punto di rugiada. Il dispositivo di WINBO dovrebbe quindi essere considerato soprattutto un sistema di preriscaldamento e alimentazione, a meno che una sua versione produttiva non introduca anche una gestione attiva dell’umidità.
Il ruolo della stampa 3D a pellet nel grande formato
La stampa diretta da pellet, indicata anche come Fused Granular Fabrication, elimina la fase industriale necessaria per trasformare il polimero in filamento. Il materiale può costare meno, essere disponibile in un numero maggiore di formulazioni e contenere percentuali elevate di fibre o cariche.
3D Systems utilizza l’estrusione a pellet nelle stampanti della gamma EXT Titan per realizzare stampi, attrezzature, dime e componenti di grandi dimensioni. CEAD integra estrusori a pellet su robot industriali e sistemi a portale. L’azienda statunitense re:3D sviluppa invece le stampanti GigabotX e TerabotX, progettate per lavorare anche con granuli, materiale macinato e plastiche riciclate.
Queste applicazioni mostrano perché un modulo come quello di WINBO potrebbe trovare spazio non soltanto nelle stampanti tradizionali, ma anche nelle celle robotizzate, negli impianti per materiali riciclati e nei sistemi destinati alla produzione di componenti di grande volume.
Anche l’Oak Ridge National Laboratory ha dimostrato quanto il controllo del flusso sia centrale nello sviluppo dell’estrusione ad alta portata. I ricercatori dell’istituto statunitense hanno progettato un sistema che combina il materiale proveniente da più estrusori, con l’obiettivo di aumentare la produttività e depositare strutture multimateriale. Una soluzione di questo tipo richiede un’alimentazione stabile per ciascun flusso, rendendo rilevanti le tecnologie di preparazione e dosaggio a monte dell’estrusore.
Pulizia, usura e permanenza del materiale
L’integrazione di riscaldamento, miscelazione e trasporto in un solo contenitore introduce anche problemi pratici.
Il polimero potrebbe accumularsi sulla piastra, nelle quattro aperture coniche, sull’agitatore e lungo la coclea. Se il materiale rimane caldo per troppo tempo, può degradarsi, cambiare colore o aderire alle superfici. Il rischio aumenta durante le pause di produzione e con materiali sensibili alla temperatura.
Il coperchio filettato previsto da WINBO rende accessibile la piastra riscaldante, ma la zona inferiore potrebbe essere più difficile da raggiungere. Nelle applicazioni multimateriale, la pulizia deve essere accurata per evitare contaminazioni tra polimeri incompatibili o tra colori diversi.
Le formulazioni rinforzate con fibra di vetro o fibra di carbonio possono inoltre provocare usura abrasiva sulla coclea, sull’agitatore e sui condotti. WINBO dovrebbe quindi selezionare materiali resistenti, trattamenti superficiali adatti e componenti sostituibili.
Un altro elemento da controllare è la coppia richiesta al servomotore. Un aumento improvviso della resistenza potrebbe indicare un blocco o un materiale parzialmente agglomerato. Il monitoraggio della coppia permetterebbe di arrestare il sistema prima di danneggiare il motore o la trasmissione.
Dal brevetto a un possibile prodotto commerciale
Il modello di utilità CN224510438U protegge una specifica configurazione meccanica, ma non dimostra che WINBO abbia già completato una macchina commerciale basata su questo progetto.
Nel catalogo pubblico di WINBO compaiono soprattutto stampanti FDM a filamento, sistemi a resina, scanner e materiali come PLA, ABS e PETG. Non è stato presentato, nei materiali pubblici esaminati, un estrusore industriale a pellet equipaggiato con il contenitore descritto nel brevetto.
WINBO potrebbe utilizzare il sistema in una futura piattaforma, concederne la tecnologia in licenza oppure mantenerlo come parte del proprio portafoglio di proprietà intellettuale.
L’aspetto più interessante della proposta non è il singolo riscaldatore o la singola coclea, componenti già conosciuti nell’industria delle materie plastiche, ma la loro integrazione in un modulo compatto collocato tra il serbatoio e l’estrusore.
Per valutare il sistema di WINBO saranno necessari dati sperimentali sulla precisione della portata, sulla distribuzione della temperatura, sui consumi energetici, sui tempi di pulizia e sulla compatibilità con differenti polimeri. Solo una prova su una macchina funzionante potrà stabilire se la configurazione riesca a migliorare la continuità dell’estrusione senza introdurre eccessiva complessità operativa.
