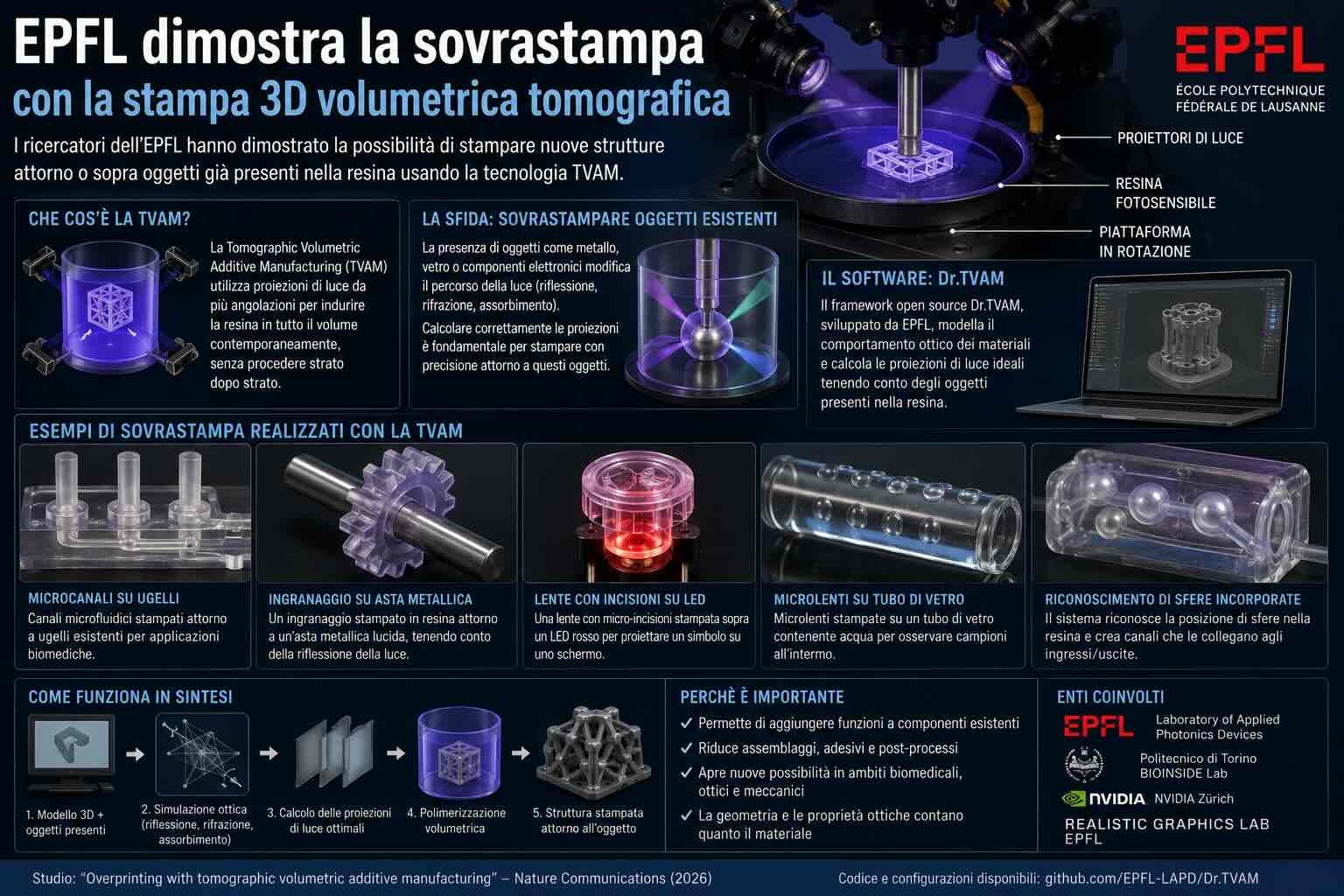

La stampa 3D volumetrica tomografica, conosciuta anche come TVAM da Tomographic Volumetric Additive Manufacturing, è una delle tecnologie più interessanti tra i processi additivi basati sulla luce. A differenza della stereolitografia tradizionale, che costruisce un oggetto strato dopo strato, la TVAM lavora sull’intero volume di una resina fotosensibile. La forma viene generata proiettando una sequenza di immagini luminose da diverse angolazioni dentro un contenitore in rotazione.
Un gruppo di ricerca dell’École polytechnique fédérale de Lausanne, più nota come EPFL, ha ora mostrato un passo ulteriore: usare la TVAM non solo per creare un oggetto dentro la resina, ma per stampare nuove strutture sopra, attorno o in prossimità di componenti già esistenti.
Questa capacità viene definita overprinting, cioè sovrastampa. Il concetto è semplice da raccontare, ma complesso da realizzare. Se dentro la resina c’è già un pezzo metallico, un LED, un tubo di vetro, una sfera o un ugello, quel componente modifica il percorso della luce. Può assorbirla, rifletterla, rifrangerla o diffonderla. Di conseguenza, il sistema non può comportarsi come se il volume fosse vuoto e trasparente.
Il lavoro EPFL affronta proprio questo problema: calcolare le proiezioni luminose tenendo conto della presenza reale degli oggetti già inseriti nel volume di stampa.
Perché la sovrastampa è difficile nella TVAM
Nella stampa 3D a strati, l’ugello o il laser costruiscono la geometria progressivamente, partendo da una superficie. Questo rende difficile lavorare attorno a un ostacolo già presente, soprattutto quando la forma da realizzare deve circondare l’oggetto o aderire a punti non facilmente accessibili.
La TVAM ha un vantaggio diverso: la luce può attraversare la resina da più direzioni e depositare energia nel volume. In teoria questo permette di creare strutture attorno a oggetti già presenti. In pratica, però, la presenza dell’oggetto cambia tutto.
Un tubo di vetro devia la luce. Un LED ha superfici curve e materiali con indici di rifrazione diversi. Un’asta metallica lucida riflette e diffonde parte del fascio. Una sfera dentro un idrogel può comportarsi come un ostacolo ottico. Se questi effetti non vengono modellati, la resina riceve energia nei punti sbagliati: alcune zone polimerizzano troppo, altre non polimerizzano abbastanza, e il pezzo finale perde definizione.
La ricerca guidata da EPFL non punta soltanto a dimostrare che la sovrastampa è possibile. Cerca di mostrare come calcolare meglio la luce quando l’ambiente di stampa non è ideale.
Dr.TVAM: il software che calcola il percorso della luce
Il gruppo ha usato Dr.TVAM, un framework open source per la stampa volumetrica tomografica. Il software è basato su un approccio differenziabile e fisicamente fondato alla ray optics, cioè alla simulazione del percorso dei raggi luminosi nei materiali.
In pratica, Dr.TVAM parte dalla geometria da stampare, dalla forma del contenitore, dalla posizione degli oggetti già presenti e dalle proprietà ottiche dei materiali. Il sistema calcola poi quali immagini devono essere proiettate nella resina per accumulare la dose luminosa corretta solo dove serve.
Questo passaggio è centrale. Nella TVAM la parte più importante non è soltanto l’hardware di proiezione, ma il calcolo delle proiezioni. Se il modello ottico è troppo semplice, la stampa funziona solo in condizioni molto controllate. Se invece il modello tiene conto di rifrazione, assorbimento, riflessione e diffusione, la tecnologia può essere usata in scenari più vicini alle applicazioni reali.
Dr.TVAM è stato applicato sia a sistemi LaserTVAM, basati su laser, sia a sistemi LEDTVAM, basati su illuminazione LED. Questa distinzione è importante perché le due configurazioni hanno comportamenti ottici diversi. Il laser può offrire maggiore collimazione e precisione, mentre i sistemi LED possono aiutare a ottenere superfici più lisce in alcune applicazioni ottiche.
Microcanali stampati su ugelli già presenti
Uno degli esperimenti riguarda la biofabbricazione. I ricercatori hanno stampato un sistema di perfusione microfluidica usando resine biocompatibili, costruendo canali direttamente attorno a ugelli già presenti.
Il caso è interessante perché in ambito biomedicale non basta stampare una forma. Spesso bisogna creare canali interni, collegamenti, cavità, passaggi per fluidi e strutture compatibili con cellule o tessuti. Se questi elementi devono connettersi a ugelli, tubi o inserti, la sovrastampa può ridurre passaggi di assemblaggio, incollaggio e manipolazione.
Questo è un punto pratico. In dispositivi microfluidici o organ-on-chip, ogni fase di assemblaggio può introdurre contaminazioni, disallineamenti o danni meccanici. La possibilità di stampare direttamente una rete di canali attorno a punti già definiti può semplificare la costruzione di dispositivi per laboratorio, colture cellulari, test biologici o modelli tissutali.
Il gruppo EPFL ha anche dimostrato la capacità di riconoscere la posizione di piccole sfere incorporate nella resina e di generare canali che le collegano agli ingressi e alle uscite del sistema. In questo caso la stampa non è solo volumetrica, ma diventa anche contestuale: il software adatta le proiezioni alla posizione reale degli oggetti presenti nel volume.
Un ingranaggio stampato su un’asta metallica
Un secondo esperimento riguarda un caso meccanico: la stampa di un piccolo ingranaggio su un’asta metallica lucida. Qui il problema non è la biocompatibilità, ma la riflessione della luce.
Un modello semplificato potrebbe trattare il metallo come se assorbisse tutta la luce. Ma un’asta lucida non si comporta così. Parte della luce viene riflessa o dispersa, raggiungendo zone della resina che non dovrebbero ricevere energia sufficiente per polimerizzare.
I ricercatori hanno confrontato due approcci. Nel primo, l’asta viene considerata come elemento assorbente. Nel secondo, Dr.TVAM tiene conto del comportamento riflettente e diffondente della superficie metallica. Il risultato mostra perché il modello fisico conta: quando la riflessione viene ignorata, alcune parti dell’ingranaggio, come i fori interni, si formano male. Quando invece il software considera la luce riflessa, la stampa conserva meglio i dettagli.
Questo esperimento chiarisce una questione più ampia. Per stampare attorno a parti reali, non basta conoscere la forma dell’oggetto. Bisogna conoscere anche come quell’oggetto interagisce con la luce.
Lenti e incisioni stampate direttamente su un LED
Un altro caso riguarda l’ottica. Il gruppo ha stampato una lente con incisioni direttamente sopra un LED rosso. Il componente esistente, in questo caso, non è solo un ostacolo: è parte della funzione finale.
La lente stampata serve a proiettare un simbolo su uno schermo quando il LED viene acceso. È un esempio piccolo, ma utile per capire la direzione della ricerca. La TVAM potrebbe permettere di aggiungere elementi ottici personalizzati su componenti elettronici già pronti, senza dover produrre e assemblare separatamente supporti, lenti e maschere.
Questo tipo di sovrastampa può interessare sensori, micro-ottica, illuminazione personalizzata, display compatti, dispositivi diagnostici e sistemi in cui la forma ottica deve essere integrata direttamente su un componente esistente.
La stampa di elementi ottici è particolarmente sensibile alla qualità superficiale. Anche piccole irregolarità possono compromettere la funzione della lente. Per questo i ricercatori hanno usato una configurazione LEDTVAM, più adatta a produrre superfici lisce in questo scenario.
Microlenti su un tubo di vetro pieno d’acqua
Il lavoro include anche la stampa di microlenti su un tubo di vetro contenente acqua. Qui il sistema deve gestire diversi passaggi di luce tra aria, vetro, resina e acqua. Ognuno di questi materiali ha un indice di rifrazione diverso. La luce cambia direzione a ogni interfaccia, e questo rende il calcolo delle proiezioni più complesso.
L’obiettivo dell’esperimento era usare le lenti stampate per osservare campioni all’interno del tubo. La dimostrazione è legata a una possibile applicazione in imaging in situ, cioè osservazione di campioni direttamente all’interno del contenitore, senza doverli rimuovere o manipolare.
È un esempio utile perché mostra un altro aspetto della sovrastampa: non sempre l’oggetto stampato serve a rinforzare, collegare o decorare un componente. Può anche aggiungere una funzione ottica direttamente a un supporto già usato per contenere fluidi o campioni.
Le realtà coinvolte
Il lavoro nasce principalmente all’interno del Laboratory of Applied Photonics Devices di EPFL, guidato da Christophe Moser. Tra gli autori figurano Felix Wechsler, Viola Sgarminato, Riccardo Rizzo, Baptiste Nicolet, Wenzel Jakob e Christophe Moser.
Le affiliazioni indicano anche il coinvolgimento del Politecnico di Torino, attraverso il BIOINSIDE Lab, e di NVIDIA Zürich, collegata a Baptiste Nicolet. Il lavoro si appoggia inoltre a competenze di grafica realistica e simulazione ottica, ambiti nei quali il Realistic Graphics Lab di EPFL ha un ruolo importante.
Nel documento scientifico compare anche un elemento industriale: Christophe Moser dichiara una partecipazione in Readily3D SA, società svizzera legata alla stampa 3D volumetrica. Questo non cambia il valore scientifico del lavoro, ma aiuta a capire perché la TVAM non sia più soltanto un tema accademico. Attorno a questa tecnologia si stanno formando strumenti software, applicazioni e percorsi di trasferimento verso il mercato.
Dalla stampa volumetrica alla stampa su oggetti reali
La stampa volumetrica viene spesso raccontata per la sua velocità. La possibilità di solidificare un oggetto in pochi secondi o minuti è senza dubbio uno dei suoi punti più evidenti. Ma in questo caso il tema più interessante è un altro: la capacità di lavorare in un ambiente non ideale.
Una resina perfettamente trasparente e vuota è una condizione comoda per il laboratorio. Le applicazioni reali, però, sono più complesse. Possono esserci inserti, sensori, tubi, fibre, superfici metalliche, oggetti biologici, particelle, cellule o materiali che diffondono la luce. Se la TVAM vuole uscire dalla dimostrazione di forma e diventare un processo utile per dispositivi funzionali, deve gestire questa complessità.
La sovrastampa va proprio in questa direzione. Permette di pensare alla produzione additiva non solo come fabbricazione di oggetti isolati, ma come aggiunta controllata di funzioni a componenti già disponibili.
Applicazioni possibili
Le applicazioni più immediate sono nel biomedicale e nella microfluidica. Stampare canali attorno a ugelli o inserti può servire per creare dispositivi di perfusione, modelli tissutali, chip per colture cellulari o sistemi in cui i fluidi devono passare attraverso geometrie precise.
Un secondo ambito è la micro-ottica. Stampare lenti, guide, incisioni o elementi ottici direttamente su LED, tubi o sensori potrebbe ridurre assemblaggi e personalizzare componenti in base all’applicazione.
Un terzo ambito riguarda la meccanica di precisione. Stampare geometrie funzionali attorno a parti metalliche, come nel caso dell’ingranaggio sull’asta, può aprire scenari per prototipi ibridi, accoppiamenti personalizzati, componenti con parti rigide già presenti e strutture polimeriche aggiunte in un secondo momento.
Non bisogna però confondere la dimostrazione con una produzione industriale già pronta. Il lavoro mostra che il calcolo e la stampa sono possibili in condizioni complesse, ma ogni applicazione richiederà materiali adatti, controlli dimensionali, adesione tra materiali, stabilità nel tempo e procedure di qualità.
Perché il software è decisivo
Nella produzione additiva si tende spesso a guardare prima alla macchina. Nel caso della TVAM, però, il software è una parte quasi inseparabile del processo. La macchina proietta luce; il software decide quale luce, da quale angolo, con quale intensità e per quanto tempo.
La presenza di Dr.TVAM come framework open source è quindi un elemento importante. Permette ad altri gruppi di ricerca di studiare, modificare e riprodurre configurazioni simili. Questo può accelerare il confronto tra laboratori, favorire nuove geometrie e rendere più trasparente il modo in cui vengono calcolate le proiezioni.
Il fatto che il repository includa esempi legati ai canali biologici, all’ingranaggio, alla lente su LED e alle lenti su tubo di vetro rende il lavoro più accessibile a chi vuole studiare la tecnologia oltre la pubblicazione scientifica.
I limiti ancora aperti
La sovrastampa volumetrica resta una tecnologia complessa. Serve conoscere la geometria degli oggetti già presenti, posizionarli correttamente, descriverne le proprietà ottiche e mantenere stabile il sistema durante la rotazione. Anche piccole imprecisioni possono influenzare il risultato.
C’è poi il tema dei materiali. Molti esperimenti usano resine acriliche o bioresine specifiche. Per passare a dispositivi commerciali servono materiali con proprietà meccaniche, ottiche o biologiche adatte all’uso finale. In campo biomedicale entrano in gioco biocompatibilità, sterilità, tossicità residua, stabilità dei canali e compatibilità con cellule o tessuti.
Nel caso dei componenti ottici, invece, servono superfici lisce, controllo della rifrazione e ripetibilità. Nel caso di parti meccaniche ibride, servono adesione al substrato, resistenza e comportamento nel tempo.
La ricerca EPFL non risolve tutti questi passaggi, ma offre un metodo per affrontare uno dei problemi più importanti: la correzione della luce quando il volume di stampa contiene già oggetti che ne modificano il percorso.
Una direzione importante per la produzione additiva ibrida
La stampa 3D è nata spesso come processo per produrre un oggetto completo in un unico materiale o in pochi materiali. La direzione più matura, però, sembra sempre più legata all’integrazione: aggiungere funzioni a componenti esistenti, combinare materiali diversi, stampare attorno a inserti, creare dispositivi ibridi.
La sovrastampa con TVAM si inserisce in questa traiettoria. Non sostituisce tutte le altre tecnologie additive, ma offre una possibilità diversa: costruire in modo volumetrico attorno a un oggetto, senza dover procedere strato per strato da una sola direzione.
Per chi segue la stampa 3D, il messaggio è chiaro. La velocità della TVAM è importante, ma non è l’unico punto. La capacità di modellare la luce, prevedere riflessioni e rifrazioni, correggere il percorso ottico e adattare la stampa a un oggetto reale può essere ancora più importante per le applicazioni future.
Il lavoro di EPFL sulla sovrastampa con stampa 3D volumetrica tomografica mostra una tecnologia che sta diventando più consapevole del contesto in cui lavora. Non stampa più solo dentro un volume vuoto, ma prova a costruire nuove strutture attorno a componenti esistenti, considerando le loro proprietà ottiche e la loro posizione reale.
Dai microcanali per la biofabbricazione alle lenti su LED, dagli ingranaggi su aste metalliche alle microlenti su tubi di vetro, gli esempi indicano una direzione precisa: la stampa volumetrica può diventare uno strumento per integrare funzioni, non solo per creare forme.
Il passaggio decisivo è nel controllo della luce. Se la luce viene calcolata in modo corretto, anche un ambiente complesso può diventare stampabile. Ed è qui che Dr.TVAM mostra il suo ruolo: non come semplice accessorio software, ma come parte fondamentale del processo di stampa.
