La natura continua a offrire soluzioni tecniche che l’ingegneria cerca di capire, misurare e riprodurre. Uno degli esempi più interessanti arriva dalle foche: animali che riescono a seguire la scia lasciata da una preda nell’acqua anche quando la visibilità è scarsa e quando il pesce non si trova più nel punto in cui è passato.
Il segreto non è solo nella sensibilità delle vibrisse, cioè dei baffi, ma anche nella loro forma. Le vibrisse di alcune foche non sono semplici filamenti lisci. Hanno una geometria ondulata, una sezione ellittica e un profilo che consente di ridurre le vibrazioni generate dal movimento dell’acqua attorno al baffo. In pratica, la foca riesce a “sentire” meglio la scia della preda perché il suo sensore naturale produce meno rumore di fondo.

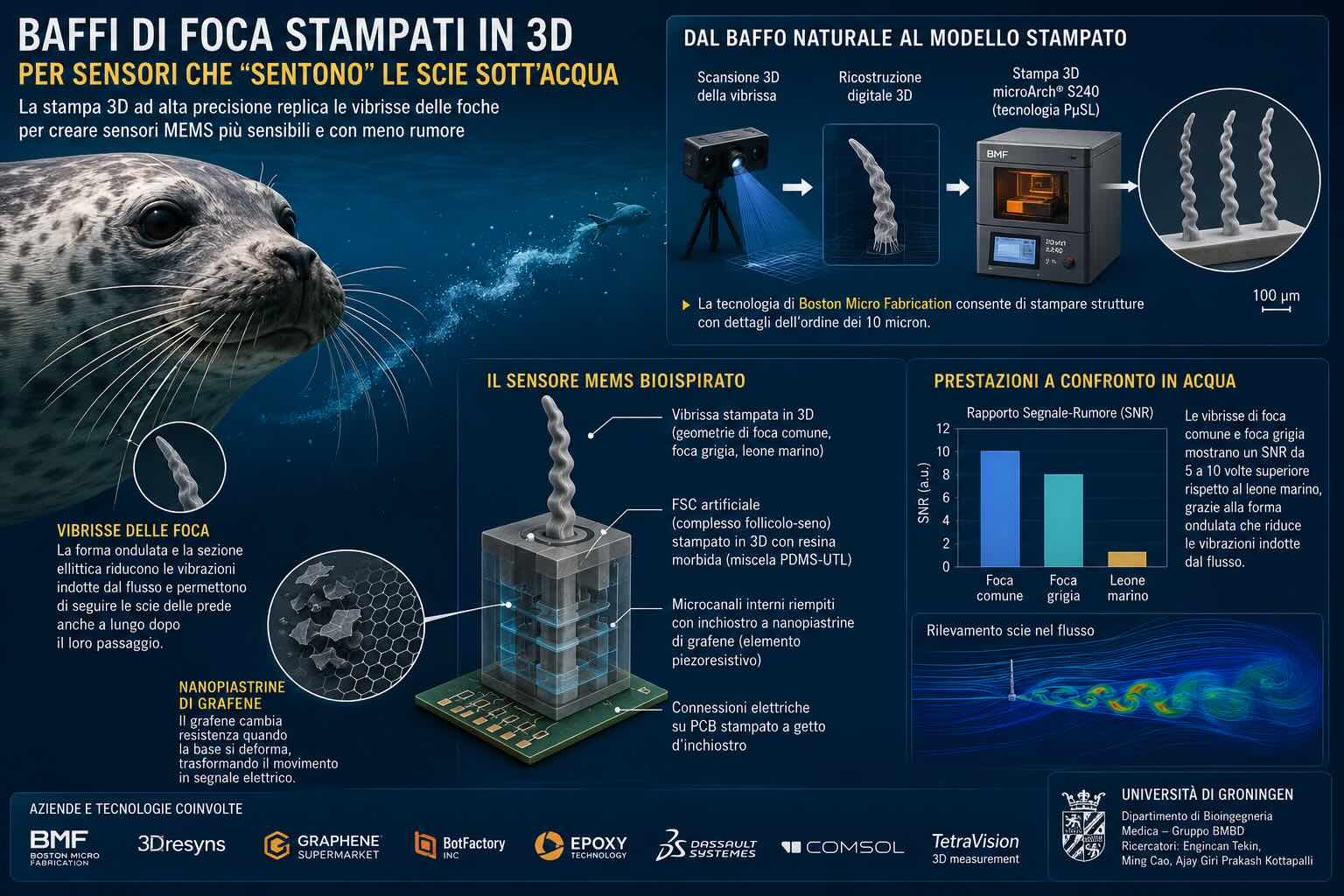

Su questo principio ha lavorato un gruppo dell’Università di Groningen, nei Paesi Bassi, con Engincan Tekin, Ming Cao e Ajay Giri Prakash Kottapalli. Il risultato è un sensore MEMS bioispirato, stampato in 3D su scala micrometrica, che riproduce la geometria reale delle vibrisse di foca comune, foca grigia e leone marino. La parte di stampa 3D è stata realizzata con tecnologia di Boston Micro Fabrication, in particolare con il sistema BMF microArch S240 basato su Projection Micro Stereolithography, o PµSL.
Perché i baffi delle foche interessano agli ingegneri
In acqua, ogni corpo in movimento lascia dietro di sé una scia. Nel caso di un pesce, questa scia comprende variazioni di pressione, vortici e disturbi idrodinamici. Una foca può usare queste tracce per capire dove è passata una preda, in quale direzione si muoveva e, in alcuni casi, anche per quanto tempo la scia resta leggibile.
Per un sensore artificiale il problema è più complicato. Un elemento immerso in un flusso tende a vibrare per effetto dei vortici che si formano attorno alla sua superficie. Queste vibrazioni indotte dal flusso possono mascherare il segnale che il sensore dovrebbe misurare. È come cercare di ascoltare un suono debole in una stanza rumorosa: il segnale esiste, ma viene coperto.
Le vibrisse delle foche comuni e delle foche grigie hanno una morfologia ondulata che riduce questo rumore meccanico. La forma del baffo modifica il modo in cui i vortici si formano lungo la sua superficie e impedisce che si crei una vibrazione regolare e dominante. Il leone marino, invece, ha vibrisse più lisce e meno ondulate. Questo confronto tra specie ha dato ai ricercatori un’occasione utile: stampare geometrie diverse, montarle sullo stesso tipo di sensore e misurare come cambiano le prestazioni.
Dalla scansione della vibrissa al modello stampato
Il lavoro non si è limitato a disegnare un baffo “simile” a quello di una foca. I ricercatori hanno usato scansioni 3D ad alta risoluzione di vibrisse reali. Le geometrie di foca comune e foca grigia sono state ricostruite partendo da campioni biologici, mentre per il leone marino è stata ricreata una geometria basata sulle sezioni misurate lungo la vibrissa.
Qui entra in gioco la stampa 3D di micro-precisione. La forma di questi baffi è complessa: non basta riprodurre una bacchetta ondulata, perché contano la sezione ellittica, le variazioni lungo l’asse, le ondulazioni e il rapporto tra diametro e lunghezza d’onda del profilo. Con lavorazioni tradizionali o processi MEMS planari, queste geometrie tridimensionali diventano difficili da ottenere con fedeltà sufficiente.
La BMF microArch S240 è stata scelta proprio per questo motivo. La tecnologia PµSL polimerizza resine fotosensibili con luce UV a risoluzione micrometrica e permette di ottenere dettagli dell’ordine dei 10 micron. Nel progetto, i modelli delle vibrisse sono stati stampati con resina HTL, mantenendo le caratteristiche morfologiche utili al confronto tra specie.
Il sensore non è solo il baffo
La parte più interessante del lavoro è che il baffo stampato non è un semplice modello dimostrativo. È collegato a una base sensibile che imita, in modo ingegneristico, il complesso follicolo-seno presente negli animali. Nella foca, la vibrissa non è un filo isolato: è inserita in una struttura biologica ricca di terminazioni nervose e tessuti che trasformano le deformazioni meccaniche in informazioni.
Nel sensore artificiale, questa funzione viene svolta da una base elastica stampata in 3D, chiamata FSC, cioè follicle-sinus complex artificiale. Per ottenere una struttura morbida ma precisa, il team ha sviluppato una miscela di resine composta da una resina tipo PDMS di 3DResyns e una resina UTL di Boston Micro Fabrication in rapporto 70:30. Questa formulazione ha permesso di stampare microcanali interni senza supporti e con una buona integrità geometrica.
I canali interni sono stati poi riempiti con inchiostro a nanopiastrine di grafene. Il grafene svolge la funzione di elemento piezoresistivo: quando la base si deforma, cambia la resistenza elettrica del materiale e questa variazione può essere letta come segnale. In questo modo, il movimento del baffo nel flusso viene trasformato in un’uscita elettrica misurabile.
Tra le aziende e le tecnologie citate nel lavoro compaiono Boston Micro Fabrication per la stampa PµSL e la resina UTL, 3DResyns per la resina tipo PDMS, Graphene Supermarket per le nanopiastrine di grafene, BotFactory Inc. per il PCB stampato a getto d’inchiostro, Epoxy Technology per l’adesivo conduttivo EPO-TEK H20E, Dassault Systèmes per SolidWorks, COMSOL per le simulazioni agli elementi finiti e TetraVision BV per la ricostruzione 3D. Le scansioni sono state eseguite con un sistema GOM ATOS III Triple Scan 8 M.
Cosa hanno misurato i ricercatori
Il dispositivo è stato sottoposto a prove meccaniche, cicliche e fluidodinamiche. La base sensibile ha mostrato una risposta piezoresistiva stabile, con gauge factor pari a 16,57 in trazione e 10,67 in compressione. Il sensore ha mantenuto una risposta periodica dopo 3.000 cicli di carico, un dato importante perché un sensore destinato a misurare flussi deve sopportare deformazioni ripetute.
Nelle prove dinamiche, il sistema ha rilevato spostamenti oscillatori molto piccoli, fino a 0,5 micrometri, e frequenze fino a 70 Hz. Le prove sono state svolte sia in aria sia in acqua, in modo da verificare la capacità del sensore di leggere flussi in ambienti con densità diverse.
La parte comparativa riguarda le tre geometrie: foca comune, foca grigia e leone marino. Le versioni stampate delle vibrisse sono state montate sulla stessa base MEMS e testate in un tunnel d’acqua. La foca comune e la foca grigia hanno mostrato una migliore soppressione delle vibrazioni indotte dal flusso. Il leone marino, con una vibrissa più liscia, ha prodotto picchi di vibrazione più evidenti.
Il dato più chiaro riguarda il rapporto segnale-rumore. Le geometrie ispirate a foca comune e foca grigia hanno raggiunto valori di SNR da 5 a 10 volte superiori rispetto alla geometria del leone marino, in varie condizioni di velocità e distanza dalla sorgente della scia. Questo significa che la forma ondulata non è un dettaglio estetico: contribuisce a separare il segnale utile dal rumore generato dal flusso.
Perché la stampa 3D è centrale in questo studio
Questo lavoro mostra un uso della stampa 3D che va oltre la prototipazione di forma. Qui la fabbricazione additiva serve a portare dentro un sensore una geometria biologica complessa, difficile da ottenere con processi convenzionali. La stampa PµSL permette di lavorare su dettagli micrometrici, ma anche di integrare canali interni e strutture elastiche in una base funzionale.
Il punto non è stampare un oggetto che assomiglia a una vibrissa. Il punto è produrre una geometria che conserva i dettagli necessari per influenzare il comportamento fluidodinamico. Questo rende la stampa 3D uno strumento di indagine scientifica oltre che una tecnologia di produzione.
La possibilità di confrontare foca comune, foca grigia e leone marino con sensori costruiti nello stesso modo consente di isolare meglio il ruolo della forma. Senza una riproduzione fedele delle geometrie, il confronto rischierebbe di essere troppo semplificato.
Dove potrebbero essere usati sensori di questo tipo
Le applicazioni più immediate riguardano la robotica subacquea, i veicoli autonomi marini, il monitoraggio ambientale e i sistemi di rilevamento passivo dei flussi. Un sensore ispirato alle vibrisse delle foche potrebbe aiutare un robot a navigare in acque torbide, dove telecamere e sistemi ottici funzionano male. Potrebbe anche servire per individuare scie, turbolenze o passaggi di organismi acquatici senza ricorrere a sistemi acustici attivi.
Un altro ambito è lo studio biologico. Replicare le vibrisse con precisione e collegarle a un sistema di misura permette di capire meglio perché certe specie hanno evoluto una determinata geometria e quali vantaggi offre in termini di percezione.
Non si tratta ancora di un prodotto commerciale pronto per essere montato su droni subacquei o infrastrutture marine. Il lavoro resta una piattaforma di ricerca. Ma indica una direzione concreta: sensori morbidi, miniaturizzati, fabbricati con stampa 3D ad alta risoluzione e progettati non solo partendo da esigenze ingegneristiche, ma anche da forme biologiche misurate con precisione.
Un esempio utile di biomimetica applicata
La biomimetica funziona quando non copia la natura in modo superficiale, ma ne traduce i principi in un sistema costruibile, misurabile e ripetibile. In questo caso, i ricercatori non si sono limitati a dire che i baffi delle foche sono sensibili. Hanno preso la loro geometria, l’hanno digitalizzata, l’hanno stampata, l’hanno integrata in un sensore con grafene e l’hanno testata in condizioni controllate.
La stampa 3D di Boston Micro Fabrication ha permesso di lavorare su una scala in cui forma, materiale e funzione si incontrano. Le aziende e gli strumenti coinvolti mostrano anche quanto questo tipo di ricerca sia interdisciplinare: servono scansione 3D, modellazione CAD, microfabbricazione, resine speciali, elettronica stampata, materiali conduttivi, simulazione e test fluidodinamici.
Il risultato è un sensore che aiuta a comprendere meglio le foche e, allo stesso tempo, suggerisce nuove strade per la progettazione di dispositivi artificiali capaci di leggere il movimento dei fluidi con maggiore sensibilità.
