Il National Manufacturing Institute Scotland, conosciuto come NMIS, ha sviluppato un dimostratore di ugello per motore a razzo in rame utilizzando una strategia di manifattura ibrida basata sul cold spray ad alta pressione. Il lavoro è stato portato avanti all’interno della Digital Factory di NMIS e riguarda uno dei componenti più difficili da realizzare nel settore della propulsione spaziale: un ugello in rame con canali interni di raffreddamento.
Il punto interessante non è solo la produzione di una geometria complessa, ma il modo in cui questa geometria viene costruita. Il cold spray permette di depositare metallo allo stato solido, cioè senza fondere completamente il materiale. Per un metallo come il rame, che ha ottima conducibilità termica ma può creare difficoltà nei processi additivi basati su laser, questa caratteristica è importante. Invece di sciogliere la polvere metallica e solidificarla strato dopo strato, il processo accelera particelle metalliche ad alta velocità e le fa aderire al substrato grazie all’energia cinetica.
NMIS ha applicato questo principio alla costruzione della struttura principale dell’ugello, depositando rame strato dopo strato. Il processo ha raggiunto velocità di deposizione fino a 10 kg all’ora, un valore molto alto se confrontato con molte tecnologie additive metalliche orientate alla precisione fine. La logica è diversa: non si tratta di sostituire in ogni caso il powder bed fusion, ma di usare una tecnologia più adatta a componenti grandi, robusti e con elevate richieste termiche.
Perché gli ugelli dei motori a razzo sono così difficili da produrre
Un ugello per motore a razzo deve espandere i gas caldi prodotti dalla combustione e contribuire alla generazione della spinta. Le temperature in gioco possono superare il punto di fusione dei materiali strutturali, quindi il componente deve essere raffreddato in modo molto efficace. Per questo molti ugelli e camere di combustione usano canali interni nei quali passa il propellente o un fluido di raffreddamento prima dell’ingresso nella camera.
Questi canali devono essere continui, controllati, resistenti alla pressione e integrati in una parete sottile. Devono inoltre seguire superfici curve e adattarsi alla forma dell’ugello. La produzione tradizionale può richiedere più fasi: lavorazioni meccaniche, giunzioni, saldature, brasature, rivestimenti e controlli. Ogni passaggio aumenta tempi, costi e rischi di difetti.
La manifattura additiva ha già mostrato vantaggi nella produzione di camere di combustione, scambiatori di calore e componenti con canali interni. Tuttavia, quando le dimensioni crescono e quando il materiale è rame o una lega a base rame, emergono limiti pratici. Il powder bed fusion offre ottima libertà geometrica, ma il volume di costruzione può diventare un vincolo. Inoltre, il rame riflette molta energia laser e conduce rapidamente il calore, due caratteristiche che rendono più complesso il controllo del bagno di fusione.
Il lavoro di NMIS si inserisce proprio in questo spazio: trovare una strada produttiva più rapida e scalabile per componenti in rame di grandi dimensioni, senza rinunciare a canali interni complessi.
Come funziona l’approccio sviluppato da NMIS
La soluzione di NMIS non si limita a spruzzare rame su una forma semplice. Il processo combina deposizione cold spray, progettazione di elementi temporanei e post-processing.
Durante la costruzione dell’ugello, gli ingegneri hanno inserito elementi in alluminio nella struttura. Questi elementi hanno funzionato come geometrie sacrificiali, cioè come volumi temporanei destinati a creare lo spazio dei canali di raffreddamento. Dopo la deposizione del rame, l’alluminio è stato rimosso con una dissoluzione chimica controllata, lasciando intatti i canali interni all’interno della parete in rame.
Questo passaggio è fondamentale. Realizzare canali curvi e completamente chiusi dentro una struttura metallica grande è difficile con tecniche convenzionali. Con questa strategia, il canale non viene scavato dopo, ma viene “riservato” durante la costruzione del componente. Il rame viene depositato attorno alla geometria temporanea, e il vuoto interno resta disponibile dopo la rimozione selettiva dell’alluminio.
Il risultato è un dimostratore di ugello con canali interni integrati, ottenuto con un processo pensato per ridurre i tempi e il materiale sprecato. NMIS indica una riduzione dei lead time da mesi a giorni, un elemento che può avere grande peso nello sviluppo di motori e sottosistemi spaziali, dove le iterazioni di progetto sono costose e spesso lente.
Cold spray: stampa 3D metallica senza fusione
Il cold spray è una tecnologia di deposizione allo stato solido. In termini semplici, una polvere metallica viene accelerata da un getto di gas ad alta velocità e impatta su una superficie. Se la velocità supera una soglia critica, le particelle si deformano plasticamente e si legano al materiale sottostante.
Il termine “cold” non significa che il processo avvenga a temperatura ambiente, ma che la temperatura resta inferiore al punto di fusione del materiale. Questo riduce fenomeni come distorsioni termiche, ossidazione, zone termicamente alterate e problemi legati alla solidificazione. Per materiali sensibili al calore o per riparazioni su componenti già esistenti, questo può essere un vantaggio.
Nel caso dell’additive manufacturing, il cold spray può essere usato per costruire volumi metallici, non solo per applicare rivestimenti. La tecnologia è interessante per parti grandi, riparazioni, riporti funzionali, strutture multimateriale e componenti dove il tasso di deposizione conta più della risoluzione micrometrica. Non è però una soluzione universale. Il controllo della forma, la finitura superficiale e la precisione geometrica richiedono ancora strategie di percorso, lavorazioni successive e controlli accurati.
Per questo l’approccio di NMIS è ibrido: il cold spray costruisce rapidamente la massa del componente, mentre altre fasi permettono di ottenere la geometria interna e la qualità richiesta.
Il ruolo del rame nei motori spaziali
Il rame è molto utilizzato nelle applicazioni ad alto flusso termico perché conduce il calore in modo efficiente. In un motore a razzo, allontanare rapidamente il calore dalla parete calda è essenziale per evitare deformazioni, cedimenti o danni alla struttura.
Il rame puro può non essere sufficiente quando servono resistenza meccanica e stabilità a temperature elevate. Per questo nel settore aerospaziale si usano anche leghe speciali a base rame, come GRCop-42 e GRCop-84, sviluppate dalla NASA. Queste leghe rame-cromo-niobio sono state pensate per combinare conducibilità termica, resistenza alle alte temperature e comportamento adatto ai componenti di propulsione raffreddati.
NMIS segnala che, oltre al rame ad alta conducibilità, sono in corso prove anche su leghe strutturali a base rame, incluse le leghe GRCop-42. Questo è un punto importante, perché il dimostratore in rame può essere letto come un primo passo verso materiali più vicini alle esigenze operative dei motori.
Perché il progetto non riguarda solo lo spazio
Anche se il dimostratore è un ugello per razzi, la tecnologia può interessare altri settori. Il principio è utile per componenti in rame o leghe a base rame con canali interni, superfici curve, richieste di raffreddamento e tempi di sviluppo ridotti.
Applicazioni possibili includono scambiatori di calore, schermature elettromagnetiche, sistemi radar e comunicazione, componenti navali, tubazioni soggette a corrosione, parti per energia e soluzioni di riparazione. La possibilità di depositare rame su strutture metalliche, polimeriche o composite può aprire strade anche per componenti multimateriale.
Un altro campo è la manutenzione. Il cold spray è già considerato una tecnologia utile per riparare o ricostruire zone danneggiate senza sottoporre l’intero componente a cicli termici aggressivi. Per settori come aerospazio, energia e cantieristica navale, estendere la vita utile di parti costose può avere un valore economico e ambientale notevole.
NMIS e il contesto industriale scozzese

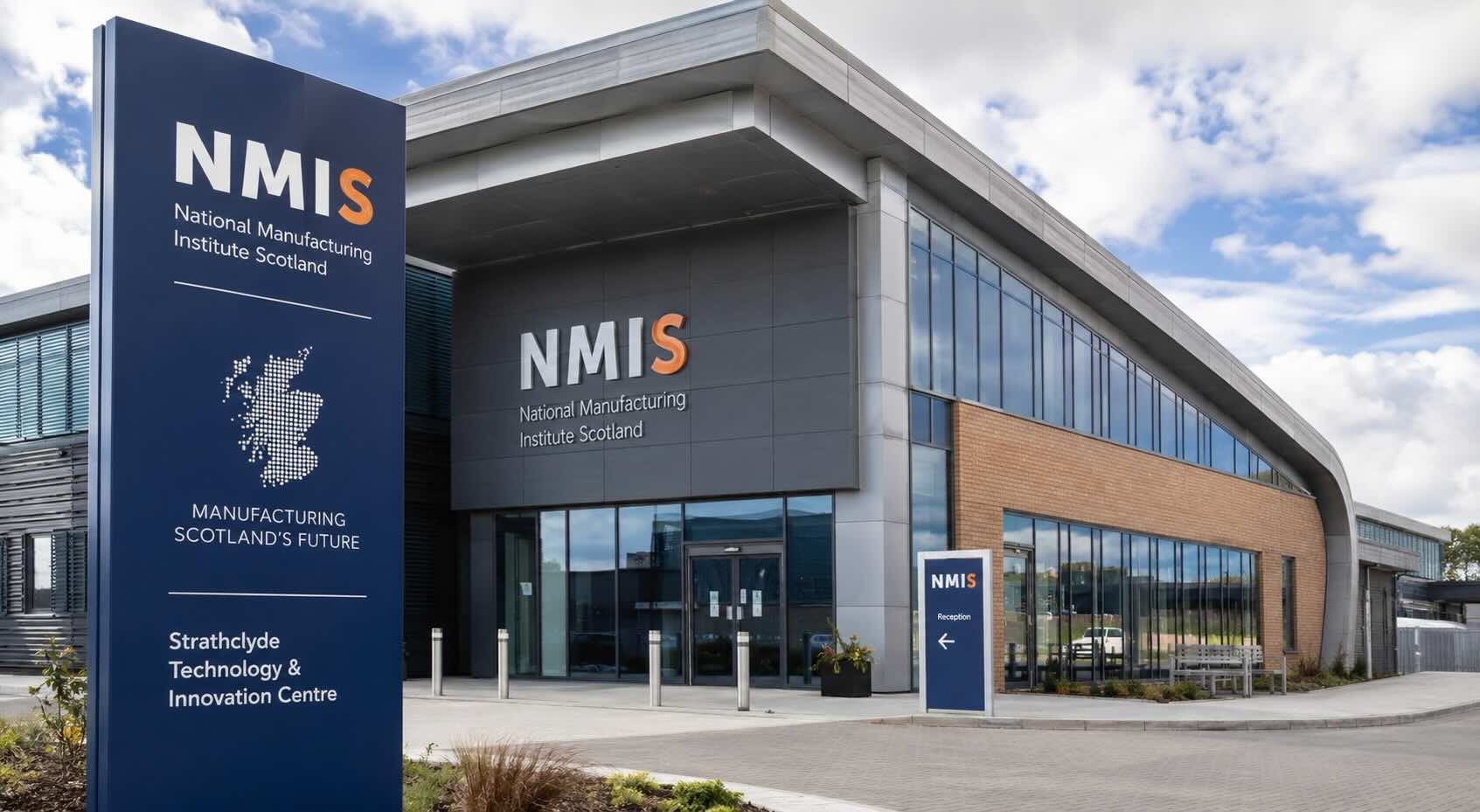

NMIS è gestito dall’University of Strathclyde ed è parte dell’High Value Manufacturing Catapult del Regno Unito. Il centro lavora con imprese, università e settore pubblico per trasferire tecnologie manifatturiere avanzate verso applicazioni industriali. Tra i suoi centri figurano l’Advanced Forming Research Centre, la Digital Factory, il Lightweight Manufacturing Centre, la Manufacturing Skills Academy e il Digital Process Manufacturing Centre.
Il dimostratore dell’ugello in rame arriva quindi da un ambiente pensato per colmare il divario tra laboratorio e fabbrica. Non è un semplice esperimento isolato, ma un caso studio che mostra come una tecnologia di processo possa essere collegata a progettazione, materiali, post-processing, controlli e standard.
Questo aspetto è essenziale per il cold spray. La tecnologia non deve solo dimostrare che può depositare materiale. Deve dimostrare che può farlo con ripetibilità, con geometrie utili, con proprietà misurabili e con una qualità compatibile con settori ad alta responsabilità.
Cosa manca prima dell’uso su un motore reale
NMIS precisa che il metodo non è ancora stato validato con test completi su un motore a razzo. Questo significa che il componente dimostrativo non va confuso con una parte già qualificata per il volo o per una campagna di accensione. Restano da valutare proprietà meccaniche, comportamento termico, tenuta dei canali, resistenza a cicli di pressione e temperatura, compatibilità con fluidi e requisiti di ispezione.
Nel settore della propulsione spaziale, una buona geometria non basta. Il componente deve sopportare condizioni dinamiche severe, carichi termici elevati, vibrazioni, pressioni interne e cicli ripetuti. Inoltre, i canali di raffreddamento devono mantenere portata e integrità senza ostruzioni, deformazioni o perdite.
Il valore del lavoro sta quindi nel percorso produttivo dimostrato. NMIS ha mostrato che è possibile costruire una struttura in rame con canali interni complessi usando cold spray ad alta pressione e geometrie sacrificiali. La fase successiva riguarda la caratterizzazione, l’ottimizzazione dei materiali e la relazione con standard e requisiti di settore.
Un segnale per la manifattura additiva metallica
Il caso NMIS mostra una tendenza più ampia della stampa 3D metallica: non esiste una tecnologia unica per tutti i componenti. Il powder bed fusion resta forte per parti complesse e relativamente compatte. La directed energy deposition è adatta a pezzi più grandi e a riparazioni. Il binder jetting può essere utile per serie e geometrie particolari. Il cold spray aggiunge una possibilità diversa, basata sulla deposizione allo stato solido e su tassi di deposizione elevati.
Per gli ugelli dei motori a razzo, questa differenza può contare. Il componente richiede materiale ad alta conducibilità, canali di raffreddamento, geometrie curve e una produzione che non blocchi lo sviluppo per mesi. Il cold spray non risolve da solo tutti i problemi, ma può diventare una parte di una catena ibrida più efficiente.
Il lavoro di NMIS va letto in questo modo: una dimostrazione concreta di come il cold spray possa uscire dal ruolo di tecnologia per rivestimenti e riparazioni, entrando nella produzione di strutture complesse. La strada verso l’impiego operativo richiede test, dati e qualifiche, ma il dimostratore offre una base credibile per continuare lo sviluppo.
