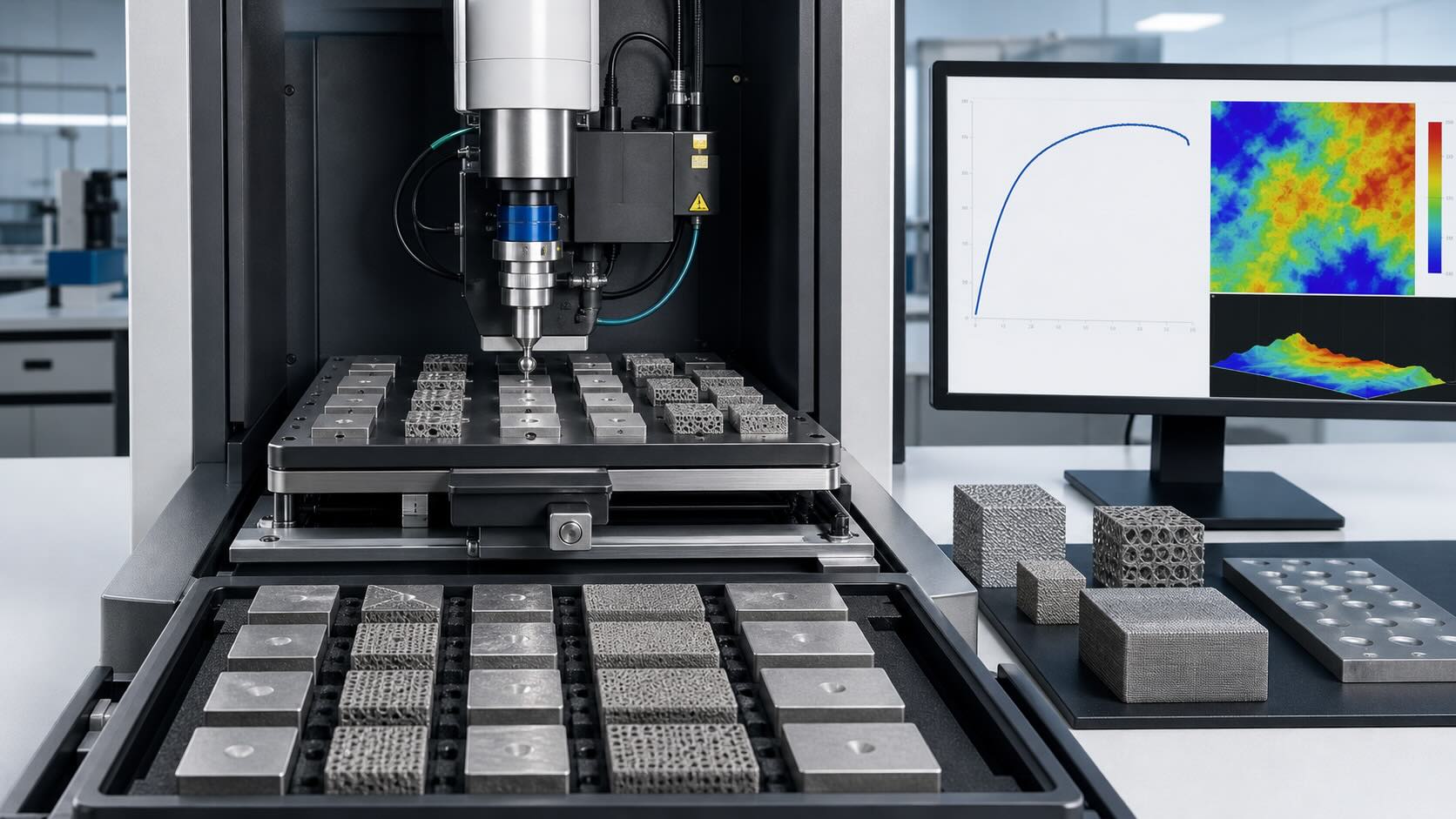

Plastometrex si prepara a introdurre PLX-AutoStage, un modulo progettato per automatizzare il posizionamento dei campioni e l’esecuzione di numerose prove di Profilometry-based Indentation Plastometry.
Il lancio commerciale è previsto nel quarto trimestre del 2026. Plastometrex dispone già di più moduli operativi presso la propria sede e ha ricevuto ordini preliminari da diversi clienti.
PLX-AutoStage è stato sviluppato come estensione modulare di PLX-Benchtop, il sistema da laboratorio con cui Plastometrex esegue prove PIP sui materiali metallici.
L’obiettivo è permettere agli utilizzatori di programmare centinaia di test, selezionare i punti da esaminare e lasciare che l’apparecchiatura completi la sequenza senza richiedere un intervento umano dopo ogni indentazione.
Come cambia il flusso di lavoro
Nel flusso previsto da Plastometrex, l’utilizzatore carica i campioni sullo stadio automatico. Il sistema acquisisce un’immagine digitale dei pezzi, sulla quale vengono selezionate le posizioni da sottoporre a prova.
PLX-AutoStage sposta ogni campione sotto la testa di misura, esegue il test e passa alla posizione successiva. L’operatore può quindi preparare una coda comprendente parti differenti e numerosi punti sulla stessa superficie.
Il sistema è progettato per raggiungere la posizione selezionata con una precisione dichiarata entro 150 micrometri. Le impronte possono essere programmate con una distanza minima di circa 1,5 millimetri, consentendo di costruire mappe locali delle proprietà meccaniche.
La possibilità di eseguire test ravvicinati è utile per esaminare saldature, zone termicamente alterate, campioni di piccole dimensioni e componenti nei quali le proprietà cambiano in funzione della posizione.
Che cos’è la tecnologia PIP
PIP significa Profilometry-based Indentation Plastometry. Il metodo ricava la risposta sforzo-deformazione di un materiale metallico partendo dalla forma lasciata da un’indentazione controllata.
Durante il test, un indentatore viene premuto sulla superficie. A seconda della configurazione, l’impronta può avere una larghezza compresa approssimativamente tra 0,25 e 1 millimetro e una profondità tra 25 e 200 micrometri.
Dopo la rimozione del carico, un profilometro misura la geometria tridimensionale residua. Non viene considerata soltanto la larghezza dell’impronta: il sistema rileva profondità, materiale accumulato intorno alla cavità e andamento della superficie non deformata.
Il software esegue quindi un’analisi inversa agli elementi finiti. Parte da un insieme iniziale di proprietà del materiale, simula l’indentazione e confronta il profilo calcolato con quello misurato.
I parametri vengono modificati fino a trovare una curva capace di riprodurre il comportamento osservato. Il risultato comprende la curva sforzo-deformazione e valori come limite di snervamento e resistenza a trazione.
La differenza rispetto alla prova di durezza
Una prova di durezza misura la resistenza del materiale alla penetrazione di un indentatore. Il risultato è un valore utile per il controllo dei trattamenti e per confrontare materiali, ma non corrisponde a una curva sforzo-deformazione completa.
Esistono correlazioni tra durezza e resistenza a trazione, ma dipendono dal materiale, dal trattamento e dal campo di proprietà considerato. Utilizzare una conversione generica può quindi produrre risultati poco rappresentativi.
La PIP analizza l’intero profilo residuo e utilizza un modello del comportamento plastico. L’obiettivo è ricavare direttamente parametri come snervamento, incrudimento e resistenza a trazione, invece di dedurli da una semplice misura di durezza.
Questa maggiore quantità di dati rende il metodo adatto a situazioni nelle quali è necessario comprendere come il materiale si deforma dopo l’inizio della plasticizzazione.
La differenza rispetto alla prova di trazione
La prova di trazione rimane un metodo fondamentale per la caratterizzazione meccanica. Richiede però un provino con geometria definita, lavorato e preparato per essere serrato nella macchina.
Il campione viene tirato fino alla deformazione e, nella maggior parte dei casi, fino alla rottura. La procedura può richiedere una quantità di materiale non disponibile quando si devono esaminare componenti piccoli, costosi o già in servizio.
La PIP utilizza un volume molto più limitato e può essere eseguita su campioni che non consentirebbero di ricavare un provino di trazione convenzionale.
Plastometrex indica che PLX-Benchtop può produrre risultati in circa cinque minuti e lavorare su campioni con dimensioni minime prossime a 1,5 × 1,5 × 0,75 millimetri.
La società utilizza l’espressione “non distruttivo” perché il componente non deve essere tagliato o portato a rottura. Rimane tuttavia una piccola impronta permanente. L’idoneità della parte all’utilizzo successivo dipende dalla posizione scelta, dalla geometria, dalle condizioni di servizio e dai requisiti applicabili.
Perché l’automazione interessa la stampa 3D
La produzione additiva può generare variazioni delle proprietà all’interno del volume di costruzione. Distribuzione della polvere, temperatura, flusso del gas, potenza del fascio e condizioni della piastra possono influenzare densità e risposta meccanica.
Un esempio proposto da Plastometrex riguarda la costruzione di cubi di controllo negli otto angoli della camera di una stampante 3D. Dopo la produzione, i cubi possono essere rimossi e sottoposti a test PIP.
PLX-AutoStage dovrebbe consentire di analizzare i campioni e creare una mappa delle proprietà delle otto zone in circa un’ora. L’azienda può così verificare se il sistema produce risultati omogenei in tutta l’area di lavoro.
Lo stesso approccio può essere utilizzato per confrontare parametri di processo, lotti di polvere, orientamenti, trattamenti termici e diverse strategie di scansione.
La disponibilità di più punti permette di osservare una distribuzione, anziché affidarsi a un singolo valore ottenuto da un provino collocato in una sola zona.
Dalla raccolta manuale al test ad alta produttività
Secondo Jimmy Campbell, Chief Technology Officer di Plastometrex, PLX-AutoStage nasce dalla richiesta dei clienti di automatizzare una parte più ampia del processo.
L’operatore può programmare una sequenza di prove e dedicare il proprio tempo all’analisi dei risultati. La macchina continua a lavorare sulla coda di campioni senza richiedere il riposizionamento manuale di ogni parte.
Questo cambiamento può aumentare il numero di test eseguiti durante lo sviluppo di un materiale o la qualificazione di un processo. Una maggiore quantità di dati non produce automaticamente decisioni migliori, ma permette di identificare variazioni che una campagna limitata potrebbe non rilevare.
Per sfruttare questi dati è necessario associare ogni risultato alla posizione, al lotto di materiale, ai parametri della macchina e ai trattamenti applicati. L’automazione meccanica deve quindi essere accompagnata da una gestione strutturata delle informazioni.
Lo standard ASTM E3499-25
La plastometria per indentazione è coperta dallo standard ASTM E3499-25, pubblicato da ASTM International nel 2025.
Lo standard stabilisce una procedura per ricavare le proprietà plastiche dei metalli mediante indentazione e analisi inversa agli elementi finiti. Secondo ASTM International, il metodo può fornire curve sforzo-deformazione confrontabili con quelle ottenute attraverso prove di trazione convenzionali.
La standardizzazione offre a laboratori e produttori un riferimento comune per preparazione, esecuzione, analisi e comunicazione dei risultati. Questo è importante quando i dati devono essere confrontati tra siti produttivi o inseriti in un processo di qualificazione.
Plastometrex ha partecipato allo sviluppo dello standard. Il percorso di validazione ha coinvolto organizzazioni come il National Physical Laboratory e aziende quali Airbus, Nikon e Renishaw.
I limiti da considerare
ASTM E3499-25 precisa che la plastometria per indentazione si basa su alcune ipotesi. Il modello utilizza normalmente il criterio di snervamento di von Mises e presuppone una relazione compatibile tra comportamento in trazione e compressione.
L’ipotesi è adeguata per molti metalli, ma può diventare problematica in presenza di forte anisotropia, tessiture cristallografiche marcate, ghise, alcuni materiali nanocristallini e determinate superleghe solidificate direzionalmente.
Il test non misura le proprietà di frattura e non determina l’allungamento a rottura. Nei materiali fragili, che si rompono prima di raggiungere il massimo della deformazione uniforme, la resistenza a trazione potrebbe essere sovrastimata.
È inoltre necessario scegliere una legge costitutiva adatta. Il metodo è più affidabile quando il materiale presenta un comportamento di incrudimento compatibile con i modelli previsti.
Questi limiti non annullano l’utilità della PIP, ma indicano che la tecnica deve essere applicata conoscendo il materiale e lo scopo della prova. In determinate applicazioni sarà necessario mantenere un programma di confronto con test di trazione, analisi metallografiche o altre tecniche.
Le applicazioni oltre la produzione additiva
PLX-AutoStage può essere utilizzato anche per mappare saldature, confrontare metallo base e zona termicamente alterata, controllare pezzi sottoposti a trattamenti differenti o analizzare componenti dopo il servizio.
La possibilità di lavorare su aree ridotte rende il sistema interessante per parti sottili, geometrie complesse e campioni dai quali non è possibile ricavare un provino tradizionale.
La tecnologia può supportare sviluppo di leghe, controllo qualità, analisi dei guasti e valutazione delle variazioni introdotte dalla produzione.
Plastometrex propone inoltre PLX-HotStage, un modulo che estende le prove PIP fino a temperature dichiarate di 800 °C, e PLX-Portable per eseguire misure direttamente su componenti difficili da trasferire in laboratorio.
Un modulo nato dalle richieste dei clienti
Plastometrex descrive l’automazione dello stadio come una delle funzioni più richieste dagli utilizzatori di PLX-Benchtop. Per questo motivo l’azienda prevede di proporre PLX-AutoStage come parte della configurazione standard, lasciando comunque al cliente la possibilità di non includerlo.
La convenienza dipenderà dal volume di prove. Un laboratorio che esegue pochi test occasionali potrebbe non avere bisogno di una coda automatizzata. Nei programmi di sviluppo materiali, qualificazione di processi e controllo multipunto, la riduzione degli interventi manuali può invece assumere un peso maggiore.
PLX-AutoStage non modifica il principio della PIP. Interviene sull’organizzazione del lavoro, rendendo più semplice eseguire numerose misure e raccogliere dati distribuiti sulla superficie o tra campioni differenti.
Il passaggio da una prova manuale a un sistema programmabile può trasformare la PIP da strumento per singole verifiche a piattaforma per la mappatura sistematica delle proprietà meccaniche.
