La stampa 3D a resina è conosciuta soprattutto per la precisione, la qualità superficiale e la capacità di produrre dettagli fini. Il suo limite, però, emerge quando si prova a realizzare un componente che non abbia ovunque le stesse proprietà. In molti casi industriali, biologici o elettronici, un pezzo ideale non dovrebbe essere tutto rigido o tutto flessibile, tutto isolante o tutto conduttivo, tutto denso o tutto poroso. Dovrebbe invece cambiare comportamento da una zona all’altra, seguendo una transizione controllata.
È proprio su questo punto che si inserisce una domanda di brevetto legata alla Qingdao University of Technology, in Cina. Il documento, identificato come CN122210929A, descrive un metodo di stampa 3D a fotopolimerizzazione per materiali a gradiente funzionale. Non si parla quindi solo di stampare con più resine, ma di creare oggetti nei quali composizione, microstruttura o caratteristiche fisiche possano variare progressivamente nello spazio.
Che cosa sono i materiali a gradiente funzionale
I materiali a gradiente funzionale, spesso indicati con la sigla FGM, sono materiali progettati per non avere una composizione uniforme. In un componente tradizionale si sceglie un materiale e lo si utilizza in modo omogeneo. In un materiale a gradiente, invece, una proprietà può cambiare lungo una direzione: per esempio si può passare da una zona più dura a una più elastica, da una parte più conduttiva a una più isolante, da un’area più porosa a una più compatta.
Questa logica è molto interessante perché molti oggetti reali non lavorano in condizioni uguali su tutta la loro superficie. Un impianto medicale può richiedere una zona rigida per sopportare il carico e una zona più compatibile con il tessuto osseo. Un componente aerospaziale può avere bisogno di una parte resistente al calore e di un’altra più leggera. Un dispositivo elettronico flessibile può richiedere continuità tra aree conduttive, isolanti e deformabili.
Il problema non è solo immaginare questi materiali, ma produrli con continuità e precisione. La stampa 3D offre una strada interessante, ma nel caso delle resine fotopolimeriche la gestione di più materiali nello stesso processo resta complessa.
Il limite delle vasche nella stampa 3D a resina
Nelle tecnologie SLA, DLP e MSLA, la resina viene normalmente contenuta in una vasca. La luce solidifica selettivamente uno strato alla volta, mentre il materiale liquido resta disponibile per gli strati successivi. Questo sistema funziona molto bene quando il materiale è uno solo. Quando però si vogliono usare più resine, il processo si complica.
Cambiare materiale può significare svuotare la vasca, lavare il sistema, evitare contaminazioni, gestire residui e tempi morti. Le macchine multimateriale a resina esistono, ma spesso richiedono sistemi fluidici complessi, più serbatoi, cicli di pulizia o soluzioni difficili da scalare. Inoltre, se le resine contengono particelle, polveri ceramiche, cariche conduttive o nanoparticelle, entrano in gioco altri problemi: sedimentazione, viscosità, omogeneità della miscela e profondità di polimerizzazione.
Il brevetto della Qingdao University of Technology cerca di affrontare proprio questa difficoltà: come depositare materiali diversi o miscelati in modo controllato, senza affidarsi al classico bagno unico di resina.
Un film mobile al posto della vasca tradizionale

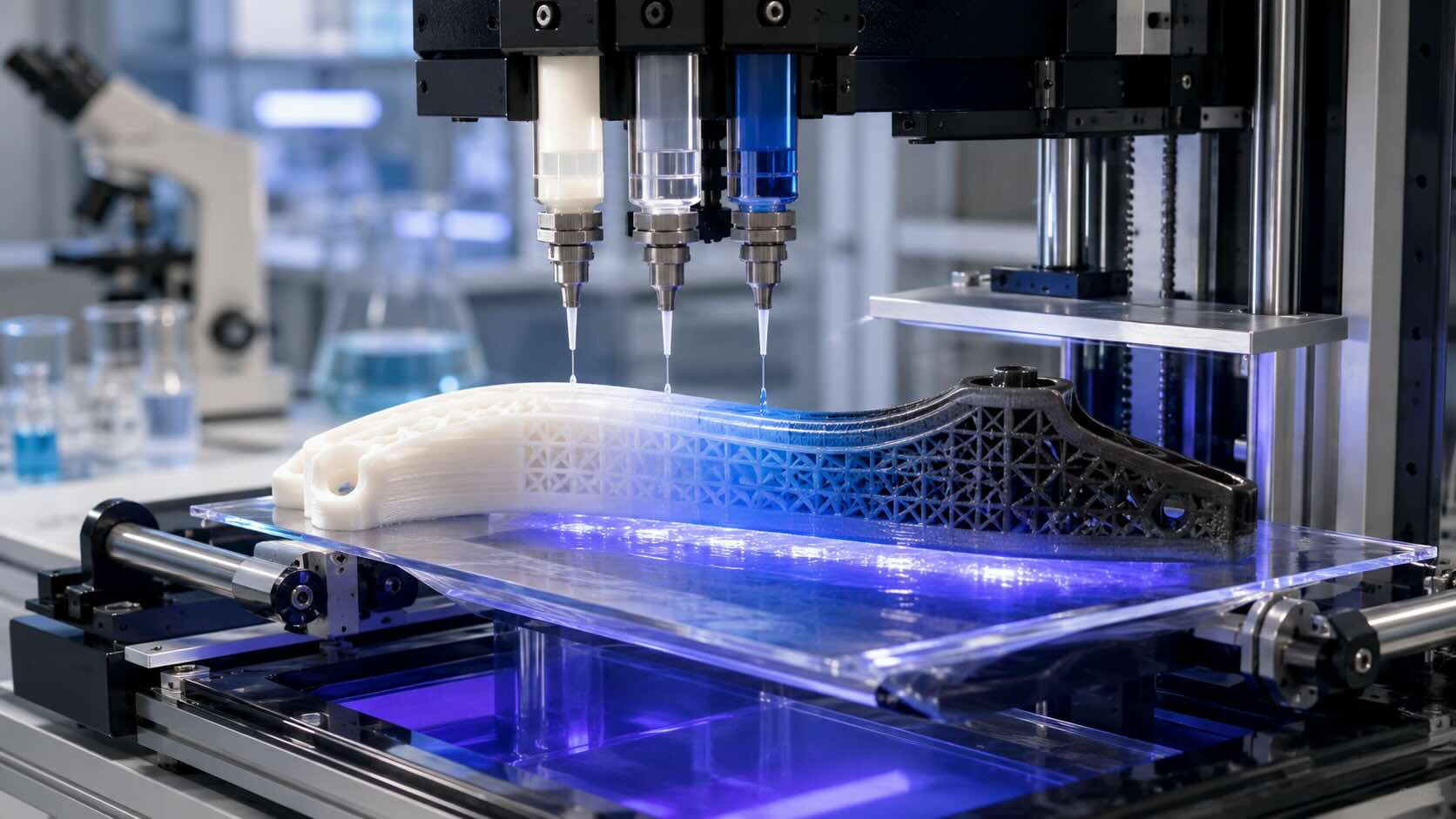

La soluzione descritta nella domanda di brevetto prevede un flusso di lavoro diverso rispetto alla stampa a resina più comune. Invece di riempire una vasca con un solo materiale, il sistema deposita uno strato di materiale su un film mobile, preferibilmente in PET. Il materiale viene estruso da uno o più ugelli tramite pressione positiva dell’aria e viene distribuito secondo un percorso pianificato.
Il film trasporta poi lo strato nella zona di stampa. Un sistema di posizionamento, indicato nel brevetto con riferimento a un localizzatore laser, aiuta ad allineare correttamente il materiale. A quel punto interviene un modulo a luce ultravioletta che solidifica lo strato dal basso. Dopo la polimerizzazione, lo strato aderisce alla piattaforma di costruzione, la piattaforma si solleva e il materiale non polimerizzato residuo viene portato via dal film.
In pratica, il film svolge più funzioni: supporta temporaneamente il materiale, lo trasporta nella zona di esposizione, agisce come interfaccia di rilascio e contribuisce alla rimozione del residuo. È un’impostazione interessante perché separa la fase di preparazione del materiale dalla fase di fotopolimerizzazione.
Ugelli multipli o miscelazione interna
Il brevetto prevede due possibili modalità operative. La prima utilizza più ugelli, ciascuno associato a un materiale o a una miscela. La seconda ipotizza un singolo ugello con più ingressi e una struttura interna di miscelazione, anche con una vite interna. Questa seconda opzione è importante perché potrebbe consentire di variare il rapporto tra i materiali durante la deposizione.
Se il rapporto tra due o più componenti cambia in modo controllato, si può ottenere una transizione più continua. Non si passa da materiale A a materiale B con un confine netto, ma si crea una zona intermedia in cui le percentuali variano. È il principio alla base dei materiali a gradiente funzionale.
Il gradiente può essere pensato in orizzontale, in verticale o in combinazione tra le due direzioni. Questo significa che una parte potrebbe avere proprietà diverse lungo la superficie, lungo lo spessore o in una geometria più complessa.
Non solo resine standard
Un altro aspetto interessante è l’elenco dei materiali citati. Il brevetto fa riferimento a materiali liquidi fotopolimerizzabili come resine fotosensibili, PDMS, idrogel e resine epossidiche termoindurenti. Vengono inoltre citate miscele con micro e nanopolveri, tra cui grafene e nanotubi di carbonio, oltre a sistemi caricati con polveri metalliche o ceramiche.
Questo allarga molto il campo rispetto alla stampa 3D a resina da banco. Non si tratta solo di produrre miniature, modelli dentali o prototipi estetici. L’obiettivo sembra più vicino alla fabbricazione di materiali compositi, componenti funzionali, strutture conduttive, parti morbide, dispositivi biomedici o preforme destinate a trattamenti successivi.
Nel caso di impasti ceramici o metallici, la stampa non basta. Il brevetto cita infatti fasi di post-polimerizzazione, deceraggio e sinterizzazione, passaggi tipici dei processi indiretti per ottenere densità maggiore e ridurre la porosità. In questo scenario la resina agisce anche come veicolo temporaneo per le particelle funzionali.
Perché questa strada può essere utile
Il vantaggio principale di un sistema a film mobile è la possibilità di depositare solo la quantità di materiale necessaria per lo strato da stampare. In una vasca tradizionale si deve invece gestire un volume più ampio di resina, anche quando la parte occupa solo una piccola porzione dell’area di stampa.
Un secondo vantaggio riguarda la transizione tra materiali. Se la deposizione avviene prima della polimerizzazione e se il rapporto tra le miscele può essere controllato, diventa più facile immaginare passaggi graduali. Questo è particolarmente utile quando non si vuole un’interfaccia netta tra due materiali, perché un confine brusco può diventare un punto debole dal punto di vista meccanico, termico o chimico.
Un terzo aspetto riguarda la pulizia. Ogni sistema multimateriale a resina deve fare i conti con contaminazioni e residui. Il film mobile potrebbe ridurre alcune operazioni di svuotamento e lavaggio, anche se introduce altri elementi da controllare, come l’aderenza dello strato, la stabilità del film, la quantità di materiale residuo e la ripetibilità del trasporto.
Le difficoltà da risolvere
Come sempre, un brevetto non coincide con una macchina pronta per il mercato. La proposta della Qingdao University of Technology indica una direzione tecnica, ma restano diversi nodi ingegneristici.
Il primo riguarda la deposizione. Miscele caricate con polveri metalliche, ceramiche, grafene o nanotubi di carbonio possono avere viscosità elevate e comportamenti non semplici. Devono uscire dall’ugello con regolarità, mantenere la forma sul film e non separarsi prima della polimerizzazione.
Il secondo punto è la fotopolimerizzazione. Le particelle all’interno della resina possono assorbire o diffondere la luce UV, riducendo la profondità di cura. Questo può creare strati non omogenei o parti difficili da consolidare.
Il terzo punto è la precisione del gradiente. Per dichiarare un materiale a gradiente funzionale non basta alternare materiali diversi. Serve un controllo misurabile della composizione e delle proprietà. Questo significa tarare portate, miscelazione, velocità del film, esposizione luminosa e adesione tra strati.
Il quarto punto è la fase di post-processing. Se il pezzo viene sinterizzato, il ritiro deve essere controllato. Se zone diverse hanno composizione diversa, potrebbero ritirarsi in modo non uniforme, generando tensioni, deformazioni o microfessure.
Dove potrebbe trovare applicazione
Il campo più immediato è quello dei componenti compositi ad alte prestazioni. Nel settore aerospaziale, un gradiente controllato può aiutare a combinare leggerezza, resistenza termica e capacità strutturale. Nell’energia, materiali con zone conduttive e isolanti potrebbero essere utili per elettrodi, sensori o componenti per accumulo. Nell’elettronica flessibile, la possibilità di passare da materiali morbidi a materiali conduttivi può aprire la strada a dispositivi deformabili.
Anche il biomedicale è un settore naturale per questo tipo di ricerca. Le ossa e molti tessuti biologici non sono materiali uniformi: cambiano densità, struttura e risposta meccanica. Un impianto o uno scaffold progettato con proprietà variabili potrebbe ridurre il salto tra materiale artificiale e tessuto naturale. Naturalmente qui entrano in gioco certificazioni, biocompatibilità e verifiche cliniche, quindi il percorso sarebbe lungo.
La robotica morbida è un altro ambito interessante. Un attuatore soft può richiedere zone elastiche, zone rigide, canali interni, parti conduttive e sensori integrati. Stampare questi elementi con transizioni più fluide potrebbe ridurre assemblaggi e incollaggi.
Una ricerca che si inserisce in un filone più ampio
La proposta della Qingdao University of Technology non nasce nel vuoto. La stampa 3D dei materiali a gradiente è un tema studiato da anni, con approcci che vanno dalla deposizione diretta di metalli alla stampa FDM con materiali programmati, fino ai sistemi DLP con controllo della dose luminosa o con più resine.
La differenza di questa domanda di brevetto è il tentativo di applicare il concetto a un processo di fotopolimerizzazione con deposizione controllata su film. In questo modo, il materiale non viene semplicemente scelto prima della stampa, ma può essere preparato strato per strato prima della solidificazione.
È una strada complessa, ma coerente con una tendenza più generale della manifattura additiva: passare dalla stampa della sola forma alla stampa della funzione. In altre parole, non basta più ottenere una geometria; diventa importante decidere come il materiale si comporta in ogni punto del componente.
Il brevetto CN122210929A della Qingdao University of Technology propone un metodo per stampare materiali a gradiente funzionale usando un sistema a film mobile, deposizione tramite ugelli e polimerizzazione UV. L’idea punta a superare alcuni limiti della stampa 3D a resina multimateriale, in particolare la gestione delle vasche, la pulizia tra materiali e la difficoltà di creare transizioni progressive.
Non siamo davanti a una soluzione commerciale già disponibile, ma a una proposta tecnica che merita attenzione. Il suo valore non sta solo nel cambio di materiale, ma nella possibilità di controllare il passaggio tra materiali diversi. Per applicazioni in campo aerospaziale, biomedicale, energetico, elettronico e nella robotica morbida, questa differenza può contare molto.
Le sfide restano importanti: miscelazione, viscosità, esposizione UV, ritiro in sinterizzazione, ripetibilità e caratterizzazione del gradiente. Ma il tema è chiaro: la stampa 3D a resina sta cercando di uscire dal modello del singolo materiale uniforme per avvicinarsi a componenti nei quali forma e proprietà vengono progettate insieme.
