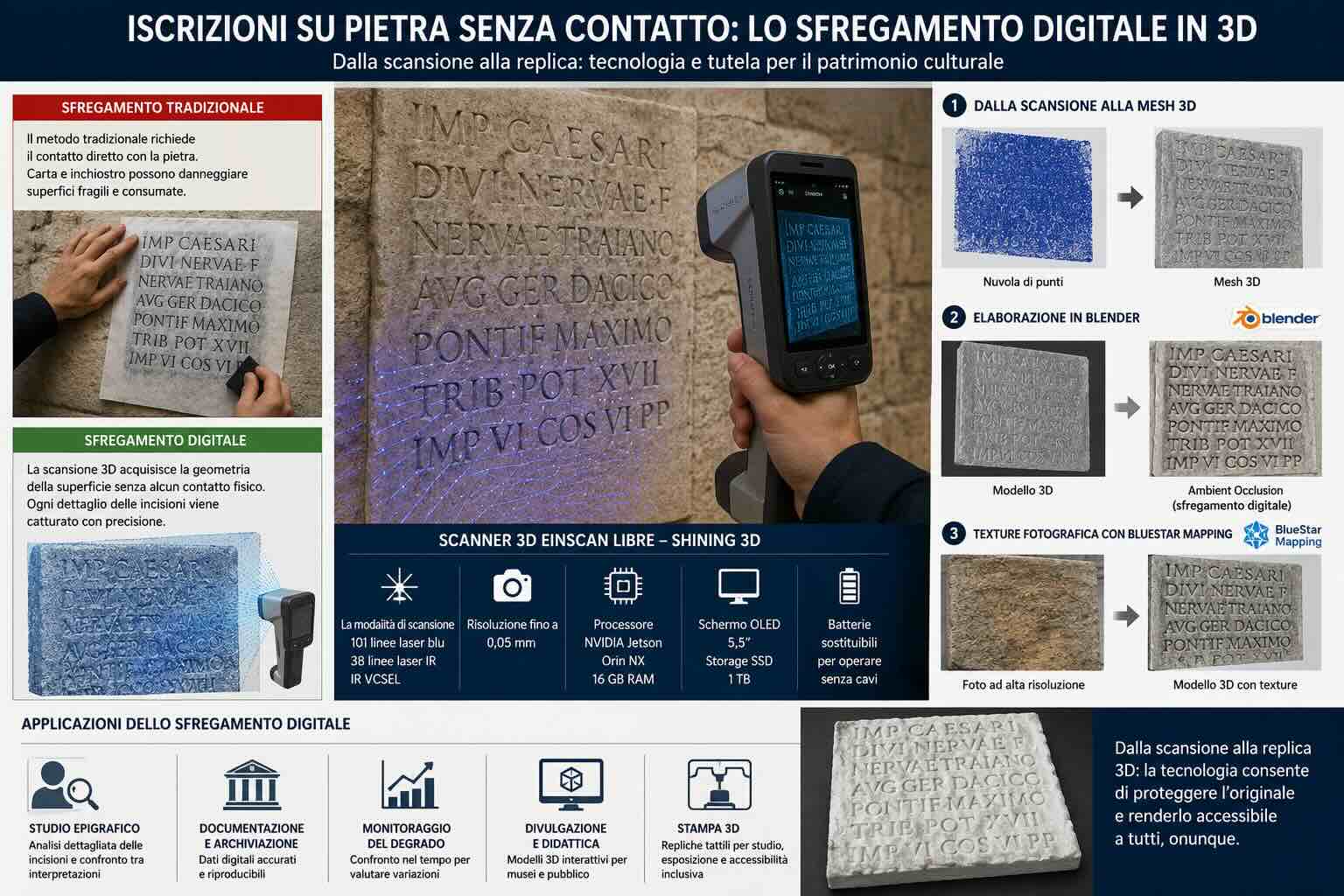

Dalle iscrizioni su pietra ai modelli 3D: come funziona lo sfregamento digitale senza contatto
Le iscrizioni incise su stele, lapidi, pareti monumentali e reperti archeologici costituiscono una fonte essenziale per lo studio della storia, delle lingue e delle pratiche artistiche. La loro documentazione presenta però un problema concreto: molte superfici sono state indebolite dall’erosione, dagli sbalzi di temperatura, dall’umidità, dai depositi biologici o da precedenti interventi umani. Ogni contatto può quindi aumentare il rischio di perdere frammenti, segni di lavorazione e dettagli utili agli studiosi.
Per limitare questo rischio, SHINING 3D propone un processo di acquisizione ottica definito “sfregamento digitale”. Il metodo riproduce l’aspetto informativo di un calco tradizionale senza appoggiare carta sulla pietra e senza utilizzare inchiostro. Il risultato iniziale non è una copia fisica, ma un modello tridimensionale della superficie, dal quale possono essere ricavate immagini bidimensionali, visualizzazioni interattive, misurazioni e repliche stampate in 3D.
Perché lo sfregamento tradizionale può danneggiare le iscrizioni
Lo sfregamento su carta è stato impiegato per secoli per registrare testi e decorazioni incisi nella pietra. Nel procedimento tradizionale, un foglio flessibile, spesso realizzato con carta Xuan, viene fatto aderire alla superficie scolpita. Un tampone trasferisce poi l’inchiostro sulle parti in rilievo, lasciando più chiare le zone incavate.
Il metodo permette di ottenere una rappresentazione leggibile dell’iscrizione, ma richiede un contatto prolungato con il reperto. La carta viene premuta sulle irregolarità e il tampone esercita una serie di sollecitazioni meccaniche. Quando la superficie è compatta e in buono stato, il rischio può essere contenuto da un operatore esperto. Nel caso di pietre friabili, fessurate o alterate, anche una pressione moderata può favorire il distacco di granuli e piccoli frammenti.
L’inchiostro introduce un ulteriore elemento di rischio. Una quantità eccessiva, una carta non adatta o un’applicazione imprecisa possono lasciare residui sulla pietra. La ripetizione del procedimento nel corso degli anni aumenta il numero di contatti e rende più difficile valutare il danno cumulativo.
Anche la qualità del calco dipende da variabili difficili da standardizzare. Il risultato cambia in base all’esperienza dell’operatore, alla densità dell’inchiostro, alle caratteristiche della carta, all’umidità e alla geometria del reperto. Una superficie curva, erosa o ricca di fratture può generare deformazioni che modificano la forma apparente dei caratteri.
Il calco cartaceo deve infine essere conservato come un documento delicato. Umidità, muffe, insetti, piegature e variazioni climatiche possono alterarlo, mentre la consultazione frequente espone il foglio a ulteriori sollecitazioni.
Lo sfregamento digitale parte dalla geometria della pietra
Il processo illustrato da SHINING 3D sostituisce il contatto meccanico con una misurazione ottica. Lo scanner proietta luce sulla superficie e registra il modo in cui questa viene rilevata dalle fotocamere del dispositivo. Il sistema calcola la posizione nello spazio di un numero elevato di punti, ricostruendo incisioni, rilievi, fratture e irregolarità.
L’insieme iniziale delle misurazioni prende il nome di nuvola di punti. I punti vengono collegati durante l’elaborazione per formare una mesh, cioè una superficie composta da poligoni. La mesh descrive la geometria dell’oggetto indipendentemente dal suo colore e consente di osservare profondità che in una normale fotografia possono risultare poco visibili.
Questa distinzione è importante. Una fotografia registra principalmente l’aspetto della superficie sotto una determinata illuminazione. Un modello 3D registra anche la forma. Lo studioso può cambiare virtualmente la direzione della luce, esaminare l’iscrizione da diverse angolazioni e misurare la profondità dei solchi senza tornare ogni volta davanti al reperto.
Il ruolo dello scanner EinScan Libre di SHINING 3D
Per il flusso di lavoro dedicato alle iscrizioni, SHINING 3D utilizza lo scanner portatile EinScan Libre. Il dispositivo integra tre sistemi di acquisizione: 101 linee laser blu, 38 linee laser a infrarossi e una sorgente IR VCSEL. Le modalità possono essere selezionate in base alle dimensioni dell’area, alle caratteristiche del materiale e alle condizioni del luogo.
La modalità Laser HD è pensata per acquisire dettagli fini. Le 101 linee laser blu permettono di raggiungere una distanza tra i punti fino a 0,05 millimetri nelle condizioni previste da SHINING 3D. Per una stele incisa, una maggiore densità dei punti può rendere più leggibili i bordi consumati dei caratteri e le differenze tra un’incisione intenzionale, una frattura e un segno di erosione.
La modalità IR Rapid privilegia la copertura di superfici estese. Utilizza una sorgente IR VCSEL, offre un campo visivo più ampio e può essere impiegata per documentare porzioni maggiori del reperto prima di passare alle aree che richiedono una risoluzione superiore.
La modalità IR Adaptive utilizza 38 linee laser a infrarossi ed è progettata per affrontare materiali scuri o riflettenti, che possono creare difficoltà ai sistemi ottici. La scelta della modalità non dovrebbe però essere automatica: deve tenere conto del tipo di pietra, della finitura, della presenza di umidità, della luce ambientale e dell’obiettivo scientifico della scansione.
EinScan Libre integra cinque fotocamere 3D da 5 megapixel e una fotocamera a colori da 48 megapixel. Lo scanner può quindi acquisire sia la geometria sia informazioni cromatiche, utili per distinguere depositi, pigmenti, alterazioni superficiali e interventi di restauro.
Un sistema autonomo basato su tecnologia NVIDIA
Una caratteristica operativa di EinScan Libre è la possibilità di eseguire la scansione senza collegare lo strumento a un computer portatile. SHINING 3D ha integrato nello scanner un processore Jetson Orin NX da 16 GB sviluppato da NVIDIA, insieme a uno schermo OLED da 5,5 pollici e a un’unità SSD da 1 TB.
L’operatore può controllare la copertura sullo schermo, individuare zone mancanti e avviare l’elaborazione della mesh direttamente sul dispositivo. L’assenza di cavi facilita il lavoro all’interno di siti archeologici, depositi museali, ambienti stretti o aree esterne dove non è pratico predisporre una postazione informatica.
Le batterie sostituibili permettono di proseguire il rilievo cambiando l’unità di alimentazione. Questa configurazione riduce l’attrezzatura da collocare vicino al manufatto, ma non elimina la necessità di pianificare la scansione. Prima dell’acquisizione devono essere definiti la distanza di lavoro, la risoluzione richiesta, la sequenza delle passate e le zone che possono generare ombre ottiche.
Dalla nuvola di punti alla mesh tridimensionale
Durante la scansione, l’operatore muove EinScan Libre davanti all’iscrizione mantenendo una distanza compatibile con la modalità selezionata. Le aree acquisite devono sovrapporsi, in modo che il software di SHINING 3D possa riconoscere elementi comuni e allineare correttamente i dati.
L’allineamento può basarsi sulla geometria della superficie, sulla texture, su una combinazione dei due elementi oppure su marcatori. SHINING 3D indica che EinScan Libre può lavorare senza marcatori in diversi scenari, una possibilità utile quando non è consentito applicare elementi adesivi vicino a un bene culturale. Le superfici molto uniformi o prive di caratteristiche riconoscibili possono comunque richiedere una strategia di acquisizione specifica.
La mesh ottenuta deve essere controllata prima di essere considerata una documentazione attendibile. Buchi, triangoli deformati, duplicazioni, zone levigate dal software e rumore superficiale possono modificare l’aspetto dei segni. Una pulizia eccessiva rischia di cancellare dettagli autentici, mentre un filtraggio insufficiente può trasformare errori di misura in incisioni apparenti.
Per questo motivo è opportuno conservare la nuvola di punti originale, la mesh non modificata e le versioni elaborate. In questo modo gli studiosi possono distinguere i dati acquisiti dalle interpretazioni introdotte durante il trattamento digitale.
Come Blender trasforma il rilievo in uno sfregamento digitale
Una volta completata la ricostruzione, la mesh può essere importata in Blender, software libero coordinato dalla Blender Foundation e sviluppato con il supporto operativo del Blender Institute.
In Blender il modello può essere osservato con una proiezione ortografica, che riduce le deformazioni prospettiche. L’iscrizione viene così presentata frontalmente, con proporzioni più adatte alla lettura e al confronto tra caratteri.
Uno degli strumenti utilizzabili è l’ambient occlusion. Questa tecnica calcola quanto ogni punto della superficie è circondato o nascosto dalle geometrie vicine. Le zone incavate ricevono una tonalità più scura, mentre le parti esposte rimangono più chiare. Sulle iscrizioni, l’effetto aiuta a mettere in evidenza i solchi anche quando la pietra e l’incisione hanno colori simili.
Regolando contrasto, gradiente, illuminazione e texture, il modello può assumere l’aspetto di uno sfregamento tradizionale. Il risultato resta però modificabile: lo studioso può produrre più versioni della stessa iscrizione, variando la profondità evidenziata senza intervenire sull’originale.
L’ambient occlusion non deve essere confusa con una lettura neutrale del reperto. I parametri scelti possono enfatizzare alcuni segni e attenuarne altri. Una pubblicazione scientifica dovrebbe quindi indicare le impostazioni utilizzate e affiancare all’immagine elaborata il modello geometrico o una rappresentazione meno interpretativa.
La mappatura delle fotografie con BlueStar Mapping di SHINING 3D
La geometria può essere arricchita con fotografie ad alta risoluzione. SHINING 3D propone BlueStar Mapping, un software che associa immagini riprese da diverse angolazioni alla superficie della mesh.
Le fotografie possono provenire da una fotocamera DSLR o da altri sistemi di ripresa compatibili. BlueStar Mapping di SHINING 3D allinea le immagini al modello e trasferisce le informazioni cromatiche sui poligoni, creando una texture continua.
La combinazione tra scansione e fotografia separa due compiti. EinScan Libre di SHINING 3D misura la geometria, mentre la fotocamera documenta colore e aspetto. L’integrazione permette di ottenere un modello utile sia per le misurazioni sia per la consultazione visiva.
La qualità cromatica dipende comunque dalla ripresa fotografica. Illuminazione non uniforme, riflessi, ombre, bilanciamento del bianco e differenze di esposizione possono produrre giunzioni visibili o colori non fedeli. Per lavori di documentazione è consigliabile impiegare un’illuminazione controllata e riferimenti cromatici, registrando le condizioni della sessione.
Un modello per epigrafisti, restauratori e musei
Per gli epigrafisti, il modello 3D consente di esaminare la forma dei caratteri e di confrontare diverse interpretazioni. Le sezioni geometriche possono mostrare la profondità dei solchi, l’angolo delle pareti incise e le tracce lasciate dagli strumenti. Questi elementi possono aiutare a distinguere scrittura, decorazione, rilavorazione e degrado.
Per restauratori e conservatori, scansioni eseguite in date diverse possono diventare uno strumento di monitoraggio. Il confronto geometrico può indicare perdite di materiale, ampliamento delle fessure o variazioni della superficie. Per rendere valido il confronto è necessario utilizzare procedure compatibili, mantenendo documentati risoluzione, orientamento, scala, calibrazione e condizioni di acquisizione.
Musei e istituzioni culturali possono impiegare il modello per esposizioni digitali, postazioni interattive e attività didattiche. Un visitatore può ingrandire l’iscrizione, modificare l’illuminazione virtuale e osservare dettagli che sarebbero difficili da vedere in una vetrina o su un monumento collocato all’aperto.
La mesh può anche essere preparata per la stampa 3D. Una replica permette di studiare il rilievo senza manipolare il reperto e può essere ingrandita per rendere leggibili incisioni sottili. Le copie tattili possono ampliare l’accessibilità dei contenuti museali per persone cieche o ipovedenti.
Lo scanner non sostituisce il metodo scientifico
L’assenza di contatto non rende automaticamente accurato un rilievo. La qualità dipende dalla calibrazione dello scanner, dalla risoluzione selezionata, dalla distanza di lavoro, dalla stabilità del movimento e dalle proprietà ottiche della pietra.
Incisioni molto profonde possono creare zone non visibili alle fotocamere. Superfici bagnate o riflettenti possono restituire segnali irregolari. Muschi, licheni e depositi vengono registrati come parte della geometria presente al momento della scansione e non devono essere confusi con la superficie originaria.
Anche la semplificazione della mesh deve essere controllata. Ridurre il numero di poligoni rende il file più facile da visualizzare online, ma può eliminare caratteristiche minute. Per questo può essere utile produrre più livelli: un modello ad alta risoluzione per ricerca e conservazione, una versione alleggerita per la consultazione e un modello adattato alla stampa 3D.
La documentazione dovrebbe comprendere anche fotografie del contesto, scala metrica, orientamento, dati sullo strumento, modalità di scansione, risoluzione, data, operatore e interventi eseguiti sulla mesh. Senza queste informazioni, il modello rischia di diventare una rappresentazione visivamente convincente ma difficile da verificare.
La conservazione digitale richiede un progetto di lungo periodo
Un modello 3D non è immune dal deterioramento soltanto perché non è fatto di carta. Dischi guasti, formati obsoleti, file corrotti e documentazione incompleta possono rendere inutilizzabile un archivio digitale.
Le istituzioni dovrebbero conservare i dati grezzi, le fotografie originali, le mesh elaborate e le immagini derivate. Le copie devono essere distribuite su sistemi distinti, controllate nel tempo e accompagnate da metadati che descrivano provenienza e trasformazioni.
È utile mantenere anche formati documentati e diffusi, evitando di affidare l’intero archivio a un solo software. I file destinati alla ricerca devono conservare scala e unità di misura, mentre le versioni pubblicate online possono essere ottimizzate separatamente.
Il valore dello sfregamento digitale non risiede quindi in una singola immagine simile a un calco. Il risultato più importante è un insieme strutturato di dati dal quale possono essere generate nuove visualizzazioni, misurazioni e repliche senza sottoporre nuovamente la pietra a contatto.
Una catena digitale dalla documentazione alla replica
Il processo messo a punto da SHINING 3D collega acquisizione ottica, elaborazione geometrica, visualizzazione e produzione fisica. EinScan Libre di SHINING 3D, con il sistema di elaborazione NVIDIA, raccoglie i dati sul campo. Blender della Blender Foundation consente di evidenziare le incisioni e generare rappresentazioni bidimensionali. BlueStar Mapping di SHINING 3D integra fotografie ad alta risoluzione e texture cromatiche.
Da un’unica sessione possono nascere un archivio metrico, uno sfregamento digitale, un modello interattivo per il pubblico e una replica stampata in 3D. Il reperto originale viene coinvolto durante la sola acquisizione ottica, mentre le successive elaborazioni possono essere ripetute senza ulteriori contatti.
Per iscrizioni fragili o difficili da raggiungere, questo approccio offre una soluzione concreta al conflitto tra accesso e conservazione. La tecnologia non sostituisce il lavoro di epigrafisti, archeologi e restauratori, ma fornisce loro un dato geometrico misurabile, riutilizzabile e documentabile.
