Un cubo apparentemente astratto può contenere tre immagini diverse e renderle riconoscibili quando la luce lo attraversa lungo direzioni differenti. È l’idea dei Shattie Cubes, sviluppati dallo studio svizzero Drzach&Suchy e ora accessibili attraverso un configuratore online. L’utente sceglie le immagini, il sistema genera la geometria tridimensionale e il risultato può essere ottenuto come oggetto oppure attraverso il servizio previsto dalla piattaforma. Il punto interessante non è la stampa di una figura visibile sulla superficie, ma la costruzione di un volume che controlla l’ombra proiettata. Qui il modello digitale e la sorgente luminosa sono due parti dello stesso progetto.

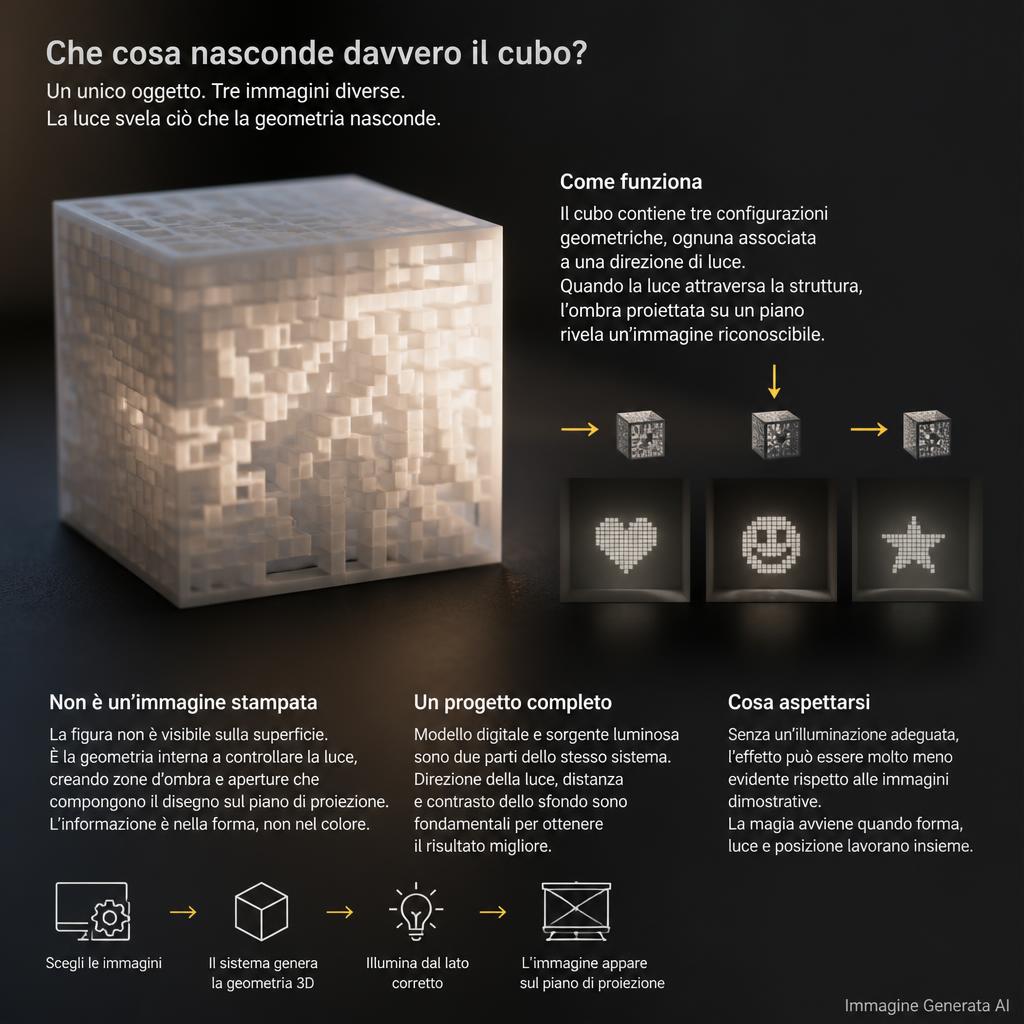

Che cosa nasconde davvero il cubo
Un normale bassorilievo rivela il disegno osservando la superficie. Nel caso dei Shattie Cubes, invece, la figura può non essere immediatamente leggibile dalla geometria esterna. La sua riconoscibilità emerge quando la luce passa attraverso la struttura, creando zone in ombra e aperture che compongono un disegno sul piano di proiezione. Lo stesso solido contiene tre configurazioni visive, associate a direzioni differenti. È un esempio di informazione codificata nella geometria, non nel colore del filamento e neppure in un’immagine applicata successivamente.
La geometria può apparire confusa da vicino perché ogni dettaglio contribuisce a una proiezione specifica. Quando l’oggetto viene illuminato dal lato previsto e la superficie ricevente si trova nella posizione corretta, la combinazione si ricompone. Il risultato dipende quindi dall’interazione tra forma, posizione della luce, distanza e contrasto dello sfondo. Senza un’illuminazione adeguata l’effetto può essere molto meno evidente rispetto alle fotografie dimostrative.
Dalle shadow casting panels alle shadow clouds
Drzach&Suchy lavora da anni sul rapporto tra forme tridimensionali e immagini generate dalle ombre. I shadow casting panels sono strutture che possono produrre immagini diverse in condizioni di illuminazione differenti. Le shadow clouds estendono il principio a insiemi tridimensionali che non coincidono con una semplice superficie scolpita. Il nuovo cubo personalizzabile si inserisce in questa ricerca progettuale, trasformando un metodo sviluppato in ambito artistico in un’applicazione accessibile a un pubblico più ampio.
Lo studio stesso distingue sul proprio sito lo shattie a rilievo, capace di nascondere due immagini, dallo shattie cube, presentato come oggetto che ne nasconde tre. La distinzione è importante per non attribuire a entrambi lo stesso funzionamento. Il termine commerciale identifica una famiglia di oggetti, mentre i principi di ottica geometrica possono essere declinati in configurazioni molto differenti.
Perché l’effetto è un problema di progettazione inversa
Nella modellazione classica si parte da una forma e si calcola quale ombra produrrà. Qui il procedimento concettuale è rovesciato: si definisce l’immagine desiderata e si cercano le strutture capaci di generarla. Il software deve rispettare contemporaneamente più vincoli. Una regione che lascia passare la luce per formare la prima immagine non deve distruggere la leggibilità della seconda; il materiale deve inoltre mantenere la continuità meccanica del cubo e rimanere fabbricabile.
Questo tipo di progettazione può essere visto come un compromesso tra contrasto dell’immagine e complessità del solido. Una quantità elevata di dettagli aumenta la libertà di rappresentazione, ma introduce geometrie sottili e possibili interferenze fra le proiezioni. Non basta generare un volume matematicamente corretto: serve una mesh lavorabile dal processo scelto e una tolleranza agli errori effettivi di stampa.
Che cosa consente il configuratore online
La piattaforma ufficiale shattie.ch permette di avviare la creazione di uno shattie cube personalizzato. Lo studio presenta un servizio che trasforma immagini fornite dall’utente in una geometria progettata per l’effetto ottico. Il materiale promozionale descrive anche la possibilità di regolare parametri come dettaglio e intensità visiva e di ordinare il risultato. Non è corretto presentarlo come un archivio aperto di file STL gratuiti: il modello commerciale può prevedere un acquisto e le condizioni specifiche vanno controllate al momento dell’utilizzo.
Sul sito sono disponibili anche spiegazioni della tecnologia, esempi e tutorial. Una descrizione tecnica del normale shattie spiega che immagini ad alto contrasto e con pochi dettagli si prestano meglio al processo. Per il cubo vale una cautela ulteriore: le esigenze delle tre proiezioni devono convivere nello stesso volume. Il progetto ideale per una singola ombra non è automaticamente il migliore quando le immagini da produrre sono tre.
Contrasto, risoluzione e scelta delle immagini
Un volto con molte sfumature, un paesaggio ricco di piccoli elementi e un simbolo grafico netto non si comportano allo stesso modo quando devono essere convertiti in una struttura di ombre. Il sistema deve ridurre l’informazione cromatica a una distribuzione di zone chiare e scure, perdendo molte gradazioni dell’immagine originale. Una figura con contorno evidente può rimanere leggibile anche con un numero limitato di elementi geometrici; una fotografia con dettagli sottili può trasformarsi in un insieme ambiguo.
La buona pratica consiste nello scegliere immagini semplici, con soggetti riconoscibili anche a bassa risoluzione. È utile evitare grandi masse scure indistinte, perché possono generare strutture poco robuste o ombre prive di dettagli. Anche la posizione del soggetto nel fotogramma conta: elementi importanti troppo vicini al bordo possono venire tagliati o perdere contrasto nella proiezione finale.
Quale ruolo ha la stampante 3D
Il processo additivo permette di realizzare canali e intrecci che sarebbero difficili da ottenere assemblando manualmente molte parti separate. Non significa che qualsiasi stampante consumer produca lo stesso risultato. Un sistema FFF deve affrontare larghezza minima degli elementi, orientamento, bridging, supporti e precisione delle aperture. Se il file contiene sottili barriere ottiche, anche una piccola deformazione può introdurre luce indesiderata. Inoltre la trama degli strati potrebbe creare scattering o difetti che abbassano la nitidezza dell’ombra.
Le stampanti a resina possono riprodurre strutture minute, ma la loro gestione dei supporti e del lavaggio introduce altre difficoltà. Resti di resina nelle cavità o strutture fragili possono compromettere il risultato. La scelta fra FFF e fotopolimerizzazione non si può stabilire senza conoscere le dimensioni del modello e i requisiti di materiale effettivi. Le fotografie dello studio dimostrano il principio, ma non costituiscono una prova di compatibilità con ogni processo.
Il ruolo della sorgente luminosa
Per osservare l’effetto serve una sorgente che produca una proiezione leggibile. Una lampada molto estesa crea penombre, perché ogni punto della sorgente illumina la struttura da una direzione leggermente diversa. Una sorgente più concentrata facilita spesso la formazione di contorni definiti. Anche la distanza della luce modifica l’angolo dei raggi e quindi la dimensione dell’immagine proiettata. Non esiste un’unica impostazione universale, valida per tutti i cubi e tutte le stanze.
La superficie di proiezione deve essere relativamente uniforme. Se il muro è già coperto di disegni o riceve molta luce ambientale, il contrasto diminuisce. È inoltre necessario ruotare correttamente l’oggetto: le tre immagini non vengono normalmente visualizzate in sovrapposizione con la stessa illuminazione. Sono considerazioni di ottica geometrica generali, non istruzioni tecniche specifiche pubblicate per ogni modello dallo studio.
Un file 3D come contenitore di informazioni
La peculiarità culturale dei Shattie Cubes è usare il volume tridimensionale per conservare informazioni visive che compaiono soltanto in una precisa condizione. Il modello è insieme scultura e dispositivo di proiezione. Le immagini non si trovano in tre fotografie nascoste dentro il file, ma nella distribuzione spaziale delle parti piene e dei vuoti. Questo approccio può interessare didattica dell’ottica, design generativo, installazioni museali e personalizzazione di oggetti.
La dimensione pedagogica è significativa. Un singolo cubo permette di discutere proiezioni, trasformazioni geometriche, vincoli di fabbricazione e percezione visiva. Può essere impiegato per spiegare perché una rappresentazione digitale non sia necessariamente immediatamente riconoscibile dal suo aspetto tridimensionale. Tuttavia non si tratta di una nuova tecnologia ottica annunciata per la prima volta nel 2026: il lavoro dello studio ha precedenti pluriennali, mentre la notizia odierna riguarda la disponibilità del servizio personalizzato.
Possibili applicazioni e limiti commerciali
Un oggetto che proietta tre figure può diventare un regalo personalizzato, un’installazione in uno spazio pubblico o un elemento di un percorso espositivo. Il suo valore, però, non dipende soltanto dal file digitale. L’utente deve poter generare un modello stampabile con la propria macchina oppure accedere a un servizio di produzione idoneo. Prezzo, licenza d’uso, consegna e diritto a modificare il modello non si possono dedurre dall’annuncio di un’applicazione web.
| Aspetto | Cosa valutare prima di realizzare il cubo |
|---|---|
| Immagini scelte | Contrasto, leggibilità e dettaglio |
| Geometria generata | Spessori minimi e presenza di cavità |
| Tecnologia di stampa | Precisione e rimozione dei supporti |
| Illuminazione | Direzione, dimensione della sorgente, luce ambientale |
| Servizio online | Costo, file consegnati e condizioni d’uso |
Le eventuali promozioni commerciali di durata limitata non costituiscono una caratteristica tecnica del sistema. Meglio presentare al lettore il processo e rimandare alla piattaforma per le condizioni aggiornate, anziché trasformare l’articolo in una comunicazione pubblicitaria.
Tra arte generativa e manifattura additiva
I Shattie Cubes sono un buon esempio di come la stampa 3D abiliti geometrie il cui valore non è visibile direttamente nell’oggetto. Il configuratore riduce la distanza tra una ricerca artistica e la possibilità di realizzare un manufatto personale. Non dimostra che la tecnologia sia adatta a qualsiasi immagine o che il risultato sia indipendente dalla stampante e dall’illuminazione. L’effetto nasce dall’intero sistema: disegno, calcolo geometrico, fabbricazione, luce e osservatore.
La notizia ripresa il 24 ottobre 2026 merita dunque un articolo maker e di design, ma non un annuncio enfatico su una tecnica nata dal nulla. Il vero sviluppo è la trasformazione di un metodo complesso di codifica delle ombre in un’esperienza di progettazione accessibile via web, con la stampa 3D come passaggio essenziale per rendere fisico il risultato.
