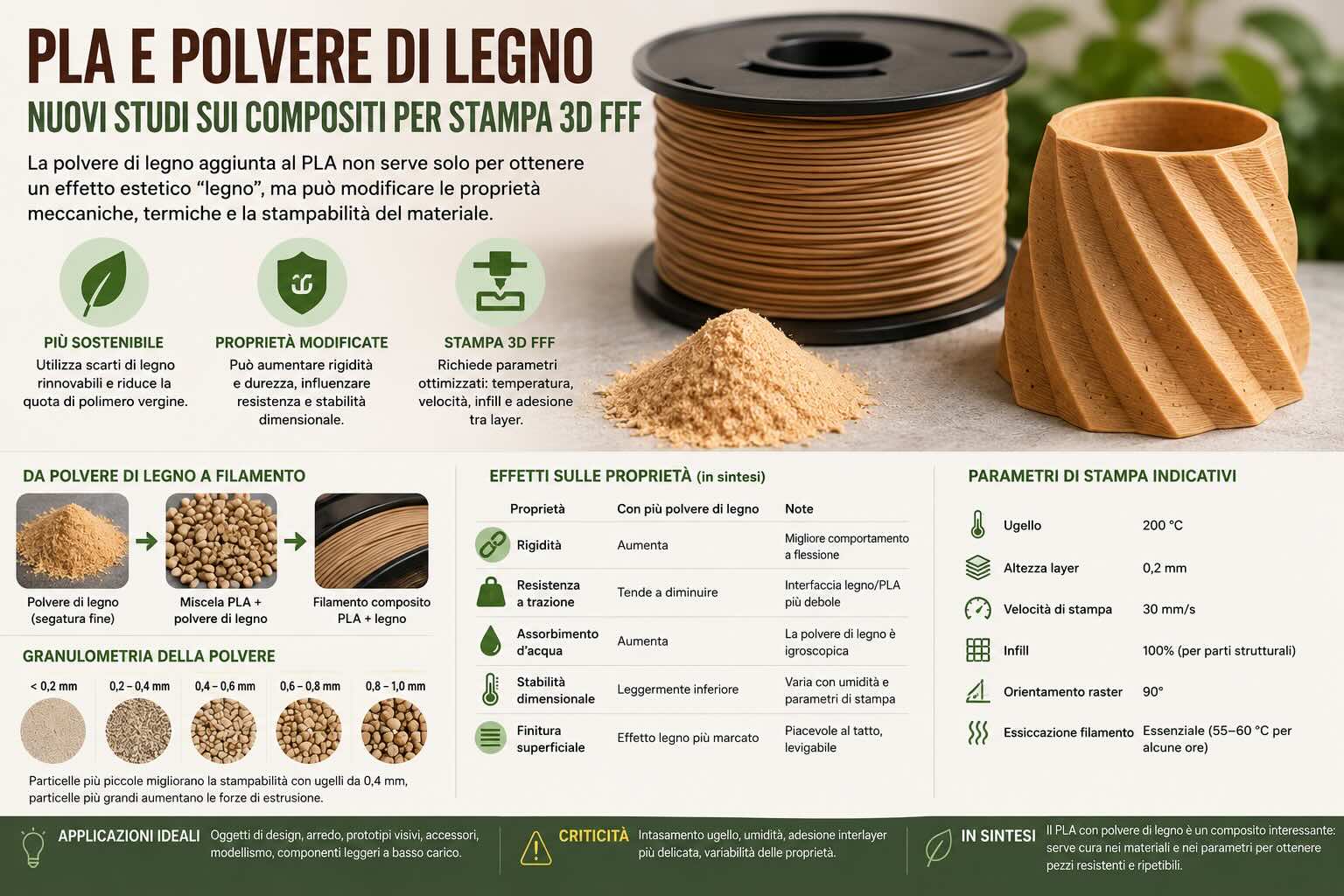

PLA e polvere di legno: nuovi studi sui compositi per stampa 3D FFF
I filamenti PLA caricati con particelle di legno sono presenti da anni nel mercato della stampa 3D desktop. Molti utenti li scelgono per l’aspetto caldo della superficie, per la possibilità di ottenere una finitura simile al legno e per l’odore più caratteristico durante la stampa. In molti casi questi materiali vengono trattati come filamenti estetici: utili per oggetti decorativi, modellismo, accessori, prototipi visivi e pezzi da esporre, meno considerati per applicazioni con requisiti meccanici.
Una serie di studi sui compositi PLA-legno sta però spostando l’attenzione su un punto più tecnico: la polvere di legno non è soltanto un additivo decorativo. Può modificare densità, durezza, rigidità, assorbimento d’acqua, comportamento termico, adesione tra layer e resistenza finale del pezzo. Il risultato dipende da molti fattori: percentuale di riempitivo, dimensione delle particelle, umidità, temperatura dell’ugello, velocità di stampa, altezza layer, infill e orientamento dei raster.
Il tema è interessante perché unisce tre elementi molto attuali nella manifattura additiva: l’uso di scarti vegetali, la riduzione della quantità di polimero vergine e la possibilità di progettare filamenti più sostenibili senza rinunciare del tutto alle prestazioni.
Perché aggiungere polvere di legno al PLA
Il PLA, o acido polilattico, è uno dei materiali più usati nella stampa 3D FFF/FDM. È facile da processare, ha un ritiro contenuto, richiede temperature moderate e permette di ottenere pezzi dimensionalmente stabili con stampanti anche economiche. Ha però limiti noti: può essere fragile, soffre le temperature elevate, non è ideale per parti sottoposte a urti e la resistenza del pezzo dipende molto dall’adesione tra gli strati.
La polvere di legno, la farina di legno o la segatura fine possono essere introdotte come riempitivo naturale all’interno della matrice PLA. In questo modo si ottiene un composito polimero-legno, cioè un materiale in cui il PLA rimane la fase continua e le particelle lignocellulosiche diventano una carica dispersa.
Il vantaggio più immediato è l’uso di una materia prima derivata da scarti di segherie, lavorazioni del mobile e produzione di pannelli. Invece di considerare la segatura solo come residuo da bruciare o smaltire, si può trasformarla in un componente con valore aggiunto. La stampa 3D non assorbirà da sola grandi quantità di scarti del legno, ma può offrire una nicchia interessante per filamenti speciali e materiali bio-based.
Il secondo vantaggio riguarda le proprietà del materiale. Le particelle di legno possono aumentare la rigidità, modificare la durezza e cambiare la risposta alla flessione. Non è però automatico che il composito diventi “più resistente” in ogni senso. In molti casi l’aggiunta di fibre o polveri naturali riduce la resistenza a trazione o l’allungamento a rottura, perché introduce interfacce deboli tra particella e polimero. La differenza tra un buon composito e un materiale fragile sta proprio nella qualità di questa interfaccia.
Il nodo principale: la polvere di legno assorbe umidità
Il legno contiene cellulosa, emicellulosa e lignina. Questi componenti sono igroscopici, cioè tendono ad assorbire umidità dall’ambiente. Per un filamento FFF questo è un problema concreto. Quando il materiale entra nell’hotend, l’acqua trattenuta può trasformarsi in vapore, generare microvuoti, creare bolle, peggiorare la finitura superficiale e indebolire la sezione estrusa.
Con un filamento PLA standard l’umidità è già un elemento da controllare. Con un PLA caricato con polvere di legno il problema diventa più marcato. L’essiccazione del filamento prima della stampa e la conservazione in contenitori asciutti diventano quindi passaggi importanti, soprattutto se il pezzo deve avere proprietà ripetibili.
L’umidità non influisce solo sull’aspetto. Può modificare il comportamento meccanico, aumentare la porosità interna, peggiorare l’adesione tra i filamenti depositati e rendere meno prevedibile la stampa. Per questo i compositi PLA-legno non vanno valutati solo osservando se “stampano bene” al primo tentativo, ma anche misurando densità, vuoti, assorbimento d’acqua e proprietà dopo esposizione ambientale.
La dimensione delle particelle conta, ma non sempre come ci si aspetta
Negli stampi e nei processi tradizionali dei wood-plastic composites, particelle più grandi possono talvolta migliorare alcune proprietà meccaniche. Nella stampa 3D FFF la situazione è più delicata, perché il materiale deve passare attraverso un ugello con diametro limitato, spesso 0,4 mm nelle stampanti desktop più diffuse.
Una ricerca pubblicata su Polymers ha studiato compositi realizzati con PLA riciclato e segatura di pino, separando il riempitivo in cinque classi dimensionali: inferiore a 0,2 mm, da 0,2 a 0,4 mm, da 0,4 a 0,6 mm, da 0,6 a 0,8 mm e da 0,8 a 1 mm. I risultati indicano che, alla scala della stampa FDM, non emerge una correlazione chiara tra dimensione delle particelle e proprietà a trazione. In compenso, aumentando la dimensione delle particelle cresce lo sforzo necessario per estrudere il materiale, e le particelle più grandi possono rendere impossibile l’estrusione con ugelli piccoli.
Questo dato è importante per chi sviluppa filamenti. Non basta prendere segatura, macinarla in modo grossolano e mescolarla al PLA. Serve una granulometria compatibile con l’ugello, con la vite di estrusione del filamento e con l’hotend della stampante. Se le particelle sono troppo grandi o allungate, possono creare intasamenti, variazioni di portata e difetti locali nel pezzo.
Una regola pratica emersa da questo tipo di studio è mantenere le particelle di legno in una fascia molto inferiore al diametro dell’ugello. Per ugelli da 0,4 mm, questo significa preferire cariche molto fini e ben distribuite. Per filamenti con percentuali più alte di legno può avere senso usare ugelli da 0,6 mm o superiori, rinunciando a una parte della risoluzione ma guadagnando affidabilità di estrusione.
Temperatura, velocità e infill: la finestra di processo è stretta
La stampa di un PLA-legno richiede un equilibrio tra fusione del polimero e protezione del riempitivo naturale. A temperature più alte il PLA scorre meglio, bagna meglio le particelle e può migliorare l’adesione tra strati. Se però la temperatura sale troppo, le particelle lignocellulosiche possono degradarsi, scurirsi, bruciarsi o generare composti volatili che peggiorano la qualità del materiale.
A temperature più basse il legno è meno stressato termicamente, ma il PLA può non fondere e non saldarsi in modo sufficiente. Il rischio è ottenere pezzi con adesione interlayer debole, maggiore porosità e resistenza inferiore. La finestra corretta cambia da filamento a filamento, perché dipende da percentuale di legno, dimensione delle particelle, additivi, pigmenti, tipo di PLA e presenza di compatibilizzanti.
Anche la velocità di stampa incide. Velocità più basse permettono al materiale di riscaldarsi in modo più uniforme e possono ridurre difetti di estrusione. Velocità più alte aumentano la produttività ma possono rendere più instabile il flusso, soprattutto con materiali caricati. Per applicazioni decorative si può accettare un profilo meno conservativo; per parti funzionali conviene privilegiare ripetibilità e adesione.
L’infill e l’orientamento dei raster sono altrettanto decisivi. Alcuni studi basati su metodi Taguchi e Grey Relational Analysis mostrano che parametri come angolo di deposizione, altezza layer e densità di riempimento possono avere un ruolo maggiore della sola temperatura. Questo conferma una regola generale della stampa FFF: la prestazione del materiale non è separabile dalla strategia di stampa.
Cosa mostrano i test meccanici
I risultati disponibili nella letteratura non danno una risposta unica. Alcuni lavori osservano un aumento della durezza o della rigidità con l’aggiunta di segatura. Altri registrano una diminuzione della resistenza a trazione rispetto al PLA puro. In alcuni casi migliora la resistenza a flessione, in altri emerge una maggiore fragilità.
Queste differenze non sono contraddizioni casuali. Dipendono dal tipo di legno, dalla percentuale di riempitivo, dalla forma delle particelle, dal trattamento superficiale, dal tipo di PLA, dal processo di estrusione del filamento e dai parametri di stampa.
Uno studio pubblicato su BioResources ha esaminato compositi PLA rinforzati con segatura di pino di scarto, con diverse percentuali di legno. Il lavoro ha indicato che i filamenti con contenuto di segatura fino al 20% potevano essere stampati senza problemi nelle condizioni sperimentali adottate. I test hanno mostrato una diminuzione della resistenza a trazione rispetto al PLA puro, ma anche un aumento della resistenza a flessione con l’aggiunta della segatura. Questo è un esempio utile per capire il comportamento dei biocompositi: un additivo può peggiorare una proprietà e migliorarne un’altra.
Per oggetti decorativi questo può essere poco rilevante. Per staffe, jig leggeri, maniglie, involucri o parti sottoposte a carico, invece, bisogna scegliere la proprietà giusta da guardare. Una parte che lavora in trazione non ha gli stessi requisiti di una che lavora in compressione o flessione.
Il problema dell’adesione tra PLA e legno
Uno dei limiti più importanti dei compositi PLA-legno è l’adesione tra matrice polimerica e particelle naturali. Il PLA è un polimero termoplastico, mentre il legno è un materiale lignocellulosico con superfici chimicamente diverse. Se l’interfaccia è debole, le particelle non trasferiscono bene il carico e diventano punti da cui possono partire microcricche.
Per migliorare l’adesione si possono usare trattamenti chimici delle fibre, agenti compatibilizzanti o additivi capaci di favorire il legame tra polimero e riempitivo. Nella ricerca sui compositi questo è un tema noto. Nel mercato dei filamenti commerciali, però, le formulazioni non sono sempre dichiarate in dettaglio. Due filamenti “wood PLA” con la stessa percentuale nominale di legno possono avere comportamenti molto diversi.
Questo spiega perché i profili di stampa trovati online non siano sempre trasferibili. Un materiale con particelle più fini, buona essiccazione e compatibilizzanti può stampare in modo regolare. Un altro, con particelle più grandi o umidità più alta, può intasare l’ugello e generare pezzi fragili anche a parità di temperatura.
Dove possono essere usati i compositi PLA-legno
Il primo mercato resta quello estetico. I filamenti PLA-legno sono adatti a oggetti decorativi, lampade, cornici, modelli architettonici, espositori, gadget, piccoli arredi, prototipi di design e parti che devono comunicare un aspetto naturale. Alcuni materiali possono essere carteggiati, colorati o trattati con finiture superficiali in modo più simile al legno rispetto al PLA puro.
C’è però uno spazio anche per applicazioni funzionali leggere. Maniglie, componenti per mobili, dime a basso carico, supporti non critici, involucri, pannelli dimostrativi e prototipi ergonomici possono trarre vantaggio da una combinazione di buona stampabilità, aspetto gradevole e impiego parziale di materiale da scarto.
Per applicazioni strutturali vere serve più cautela. Automotive, aerospazio, attrezzature sportive o parti esposte a umidità richiedono dati su fatica, creep, stabilità dimensionale, assorbimento d’acqua e comportamento nel tempo. Non basta misurare la resistenza di un provino appena stampato. Bisogna capire come il materiale si comporta dopo settimane o mesi, in ambienti caldi o umidi, sotto carico costante o ciclico.
Un materiale più sostenibile, ma da valutare con attenzione
Inserire polvere di legno nel PLA può ridurre la quota di polimero impiegato e valorizzare uno scarto. Questo rende il materiale interessante dal punto di vista dell’economia circolare. Va però evitata una lettura troppo semplice. Un filamento non diventa automaticamente sostenibile solo perché contiene legno.
Bisogna considerare l’origine del PLA, l’energia usata per essiccare, macinare, miscelare ed estrudere il materiale, la percentuale reale di riempitivo, gli scarti di stampa, la durata del pezzo e la possibilità di riciclo. I compositi sono spesso più difficili da riciclare rispetto ai materiali puri, perché contengono fasi diverse e additivi. Inoltre, se il materiale si intasa spesso o genera molti scarti, il vantaggio ambientale può ridursi.
Il punto più solido è un altro: la polvere di legno permette di progettare materiali con una quota rinnovabile e con caratteristiche differenti dal PLA puro. Per trasformare questo vantaggio in un prodotto credibile servono formulazioni controllate e dati di processo.
Cosa significa per produttori di filamenti e service di stampa 3D
Per i produttori di filamenti, questi studi indicano che il PLA-legno non deve essere pensato solo come materiale “da effetto estetico”. Esiste spazio per sviluppare formulazioni più prevedibili, con granulometria controllata, umidità ridotta, additivi dichiarati e profili di stampa validati. La differenza tra un filamento hobbistico e un materiale tecnico passa proprio da qui.
Per i service di stampa 3D, il messaggio è simile. Offrire PLA-legno come opzione “green” può essere interessante, ma occorre conoscere bene i limiti del materiale. Ugelli più grandi, velocità moderate, essiccazione, test preliminari e profili dedicati possono ridurre intasamenti e scarti. Senza questa cura, il materiale rischia di essere più costoso da gestire del PLA standard.
Per maker e utenti desktop, invece, la raccomandazione è pratica: non usare i profili del PLA puro senza verifiche. Conviene partire con temperature moderate, velocità non troppo elevate, retrazioni conservative, ugello pulito e filamento asciutto. Se il materiale contiene una quota alta di legno o mostra estrusione irregolare, un ugello da 0,6 mm può essere una scelta più affidabile.
La direzione della ricerca
Gli studi sui compositi PLA-legno si stanno muovendo in due direzioni. La prima riguarda la formulazione del materiale: tipo di legno, dimensione delle particelle, percentuale di riempitivo, trattamenti superficiali, compatibilizzanti e uso di PLA riciclato. La seconda riguarda l’ottimizzazione del processo FFF: temperatura, altezza layer, velocità, raster, infill, raffreddamento e diametro dell’ugello.
L’uso di metodi statistici, modelli predittivi e tecniche di ottimizzazione può aiutare a trovare combinazioni migliori di parametri. È un passaggio utile perché i biocompositi hanno molte variabili collegate tra loro. Cambiare una sola impostazione può migliorare una proprietà e peggiorarne un’altra. Per questo approcci come Taguchi, Grey Relational Analysis, ANOVA o modelli di machine learning vengono usati per confrontare più obiettivi insieme.
La ricerca non sta dicendo che il PLA con polvere di legno sostituirà il PLA standard. Sta mostrando che questi materiali meritano una valutazione più seria. Se controllati bene, possono offrire un equilibrio tra estetica, contenuto bio-based, riduzione del polimero vergine e prestazioni adeguate ad applicazioni leggere.
Conclusione
Il PLA caricato con polvere di legno è spesso percepito come un filamento decorativo. Gli studi sui compositi FFF indicano invece un quadro più articolato. La segatura può modificare durezza, rigidità, flessione, densità e finitura, ma porta con sé problemi di umidità, adesione tra particelle e matrice, intasamento dell’ugello e variabilità delle proprietà.
Per ottenere pezzi affidabili non basta aggiungere legno al PLA. Servono particelle fini, materiale ben essiccato, formulazione controllata, ugello adatto e parametri di stampa specifici. In cambio si può ottenere un materiale con una quota rinnovabile, un aspetto naturale e un potenziale interessante per oggetti di design, prototipi, componenti a basso carico e applicazioni dove estetica e sostenibilità hanno un peso.
Il valore di questi studi sta proprio nel riportare il tema sul terreno dei dati. Il PLA-legno non è solo un filamento “carino da vedere”, ma un composito con proprietà da misurare, limiti da conoscere e margini di miglioramento ancora aperti.
