Il letto riscaldato è uno dei componenti apparentemente più semplici di una stampante 3D FFF, ma la sua progettazione coinvolge problemi di distribuzione termica, planarità, dilatazione dei materiali, consumo energetico, sicurezza e ripetibilità del primo layer. Shenzhen Tuozhu Technology Co., Ltd., società indicata dalla stessa Bambu Lab tra le entità che operano il marchio in Cina, sta proteggendo attraverso una famiglia brevettuale una particolare architettura nella quale l’elemento riscaldante viene integrato più strettamente nella struttura del piano anziché essere semplicemente applicato come elemento separato sotto una piastra. L’idea è interessante soprattutto dal punto di vista meccanico e produttivo, ma va descritta con precisione: la documentazione non mostra necessariamente un riscaldatore completamente inglobato all’interno di una piastra monolitica. Nelle configurazioni descritte, l’unità riscaldante si trova tra il corpo del letto e un guscio inferiore, aderisce alla superficie posteriore del corpo del letto e può essere collocata all’interno di una scanalatura predisposta nella struttura. È quindi più corretto parlare di letto progettato strutturalmente attorno al proprio sistema di riscaldamento.
La famiglia brevettuale risale a una domanda cinese con priorità del 1° novembre 2023. In Cina il modello di utilità CN221775281U è stato concesso e pubblicato il 27 settembre 2024. La corrispondente domanda internazionale PCT, WO2025092408A1, è stata pubblicata l’8 maggio 2025, mentre negli Stati Uniti la continuazione US20260264331A1, depositata il 30 aprile 2026, è stata pubblicata il 10 settembre 2026. Quest’ultima è quindi una domanda di brevetto pubblicata, non un brevetto statunitense concesso. Gli inventori indicati nella famiglia sono Kaiwang Tian e Rongming Xiong. Anche questo aspetto è importante perché la presenza di una domanda brevettuale non dimostra né che la soluzione sarà necessariamente utilizzata in un prodotto commerciale né che tutte le rivendicazioni saranno concesse nelle diverse giurisdizioni.
Perché il letto riscaldato è così importante nella stampa FFF
Nel processo Fused Filament Fabrication il materiale termoplastico viene estruso a temperatura elevata e depositato su una superficie molto più fredda. Il materiale comincia immediatamente a perdere calore e a contrarsi. Gli strati successivi introducono nuovi cicli di riscaldamento e raffreddamento, creando gradienti termici e tensioni residue. Quando tali tensioni superano la capacità di adesione tra pezzo e superficie di stampa, gli angoli possono sollevarsi producendo il fenomeno generalmente indicato come warping. Il problema è particolarmente evidente con materiali caratterizzati da contrazione termica significativa, come ABS, ASA e alcuni tecnopolimeri, ma la fisica del fenomeno riguarda in misura diversa praticamente tutti i materiali termoplastici impiegati nella stampa per estrusione.
Il letto riscaldato svolge quindi almeno due funzioni. La prima è mantenere il primo strato in condizioni termiche favorevoli all’adesione; la seconda è ridurre il gradiente di temperatura tra il materiale appena estruso e gli strati sottostanti. Studi sperimentali sulla FFF hanno mostrato che la temperatura del piano può modificare in maniera significativa le forze di adesione. In particolare, esperimenti su PLA e ABS hanno evidenziato un incremento dell’adesione quando la temperatura del piano viene portata in prossimità o poco oltre la temperatura di transizione vetrosa del materiale, anche se il comportamento dipende dalla combinazione specifica fra polimero e superficie. Non esiste quindi una temperatura universalmente ottimale: geometria del pezzo, materiale, superficie del piano, temperatura della camera, velocità di stampa e strategia di raffreddamento interagiscono tra loro.
Un letto che raggiunge la temperatura impostata rapidamente ma presenta forti differenze tra centro e bordi può continuare a generare problemi. Allo stesso modo, la temperatura letta da un singolo sensore non coincide necessariamente con la temperatura effettiva dell’intera superficie. In termini metrologici, avere una lettura stabile non significa automaticamente avere una distribuzione termica uniforme. Per questo la geometria del riscaldatore, la conducibilità del corpo del letto, la posizione del sensore e l’isolamento inferiore sono elementi strettamente collegati.
Come è costruita la soluzione descritta da Shenzhen Tuozhu

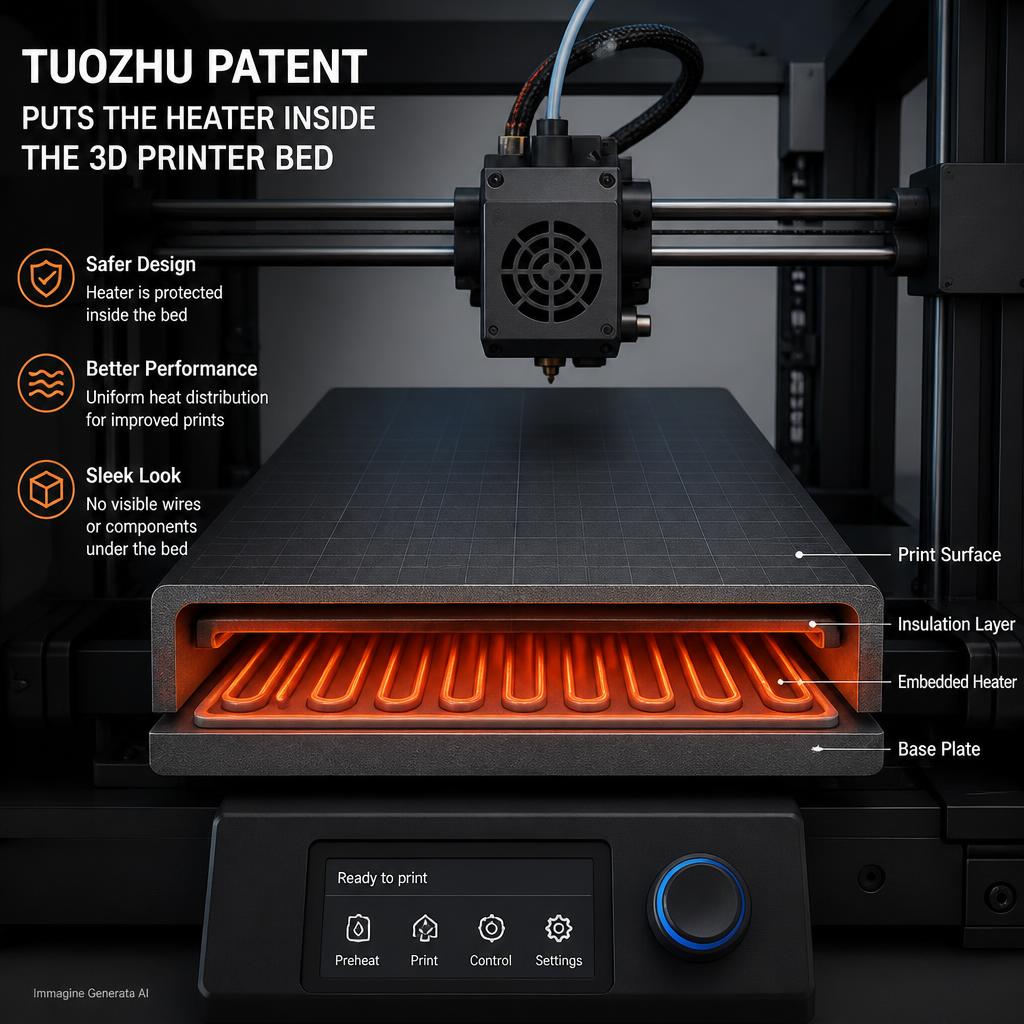

La configurazione principale comprende tre elementi: un corpo del letto riscaldato, un’unità riscaldante e un guscio inferiore. L’unità riscaldante viene posta tra il corpo del letto e il guscio, aderendo alla superficie inferiore del corpo. La documentazione prevede differenti sistemi di fissaggio: pressaggio, viti oppure integrazione durante un processo di formatura o pressofusione. In alcune varianti il corpo presenta una scanalatura dedicata nella quale viene collocato l’elemento riscaldante. La geometria della scanalatura può svilupparsi intorno alle zone periferiche e centrali oppure seguire un percorso a “S”; la densità del percorso può inoltre essere modificata per cercare di ridurre le differenze di temperatura sulla superficie.
La documentazione cita come possibili elementi riscaldanti una resistenza elettrica oppure un elemento indicato nelle traduzioni inglesi come “heat pipe”. Quest’ultimo termine richiede cautela. Un heat pipe nel significato ingegneristico abituale è un dispositivo passivo bifase che trasferisce calore attraverso evaporazione e condensazione di un fluido interno e non è normalmente alimentato elettricamente ai due terminali per produrre calore. Nel documento, invece, l’elemento viene descritto come collegato a un’alimentazione elettrica e capace di trasformare energia elettrica in calore. È quindi plausibile che la terminologia derivi dalla traduzione del termine cinese utilizzato per un tubo riscaldante elettrico, piuttosto che da un heat pipe convenzionale. Questa distinzione è tecnicamente rilevante perché i due componenti hanno principi di funzionamento completamente differenti.
Tra l’elemento riscaldante e il corpo del letto può inoltre essere applicato un materiale termoconduttivo. La documentazione cita come esempio un grasso siliconico termoconduttivo. Il suo scopo sarebbe ridurre la resistenza termica di contatto eliminando parte degli interstizi d’aria e aumentando il trasferimento di calore verso la piastra. È una soluzione tecnicamente plausibile, ma introduce anche requisiti aggiuntivi sul materiale: stabilità alle temperature operative, resistenza ai cicli termici, compatibilità con i materiali circostanti e mantenimento delle caratteristiche nel tempo. La domanda brevettuale non fornisce dati sperimentali di durata che permettano di quantificare questi aspetti.
| Elemento | Funzione prevista | Aspetto tecnico da verificare |
|---|---|---|
| Corpo del letto | Distribuzione del calore e supporto meccanico | Planarità durante i cicli termici |
| Riscaldatore | Generazione del calore | Uniformità della potenza e affidabilità |
| Scanalatura | Posizionamento del riscaldatore | Effetto su rigidità e distribuzione termica |
| Materiale termoconduttivo | Riduzione della resistenza di contatto | Invecchiamento e stabilità termica |
| Guscio inferiore | Protezione e integrazione strutturale | Peso, rigidità e manutenzione |
| Isolamento | Riduzione delle perdite verso il basso | Resistenza alle temperature operative |
| Sensore NTC | Misura della temperatura | Rappresentatività rispetto all’intera superficie |
| Interruttore di sicurezza | Interruzione del riscaldamento | Ridondanza e modalità di guasto |
| Magneti | Fissaggio della piastra removibile | Perdita di forza magnetica con la temperatura |
Planarità e coefficienti di espansione: il problema che il brevetto cerca di affrontare
Uno degli argomenti centrali della documentazione riguarda la planarità. Shenzhen Tuozhu sostiene che alcune configurazioni tradizionali basate su substrati in alluminio e conduttori in rame possano essere penalizzate dalla presenza di materiali con coefficienti di dilatazione differenti. Quando due materiali solidali tra loro si espandono in misura differente durante il riscaldamento, possono generarsi tensioni interne e deformazioni. In un letto di stampa questo fenomeno è particolarmente indesiderabile perché variazioni anche relativamente piccole della geometria possono modificare la distanza tra ugello e superficie lungo l’area di lavoro.
La soluzione proposta permette invece di realizzare il corpo principale del letto come componente sostanzialmente monomateriale, mentre il riscaldatore viene collocato nella struttura posteriore. Secondo la documentazione brevettuale ciò dovrebbe migliorare la planarità e contemporaneamente ridurre i costi rispetto ad alcune configurazioni basate su substrato metallico. Va però distinto il claim progettuale dal risultato misurato: nei documenti esaminati non sono pubblicate prove comparative di planarità a freddo e a caldo, mappe termografiche, dati di deformazione dopo migliaia di cicli o confronti economici dettagliati tra questa costruzione e letti PCB, silicone heater o altre architetture commerciali.
Il corpo del letto può essere realizzato, secondo le varianti descritte, come piastra piena, componente pressofuso, stampato o estruso e può essere metallico oppure, almeno teoricamente, plastico. Sono inoltre previste nervature posteriori di rinforzo. Le nervature possono aumentare la rigidezza a flessione senza aumentare uniformemente lo spessore del componente, ma introducono a loro volta percorsi di conduzione differenti. Progettare contemporaneamente rigidità e uniformità termica richiede quindi un compromesso: una geometria ottimizzata meccanicamente non è automaticamente quella che produce la migliore distribuzione della temperatura.
Uniformità termica: la geometria del riscaldatore conta più del semplice valore impostato
La disposizione simmetrica dell’elemento riscaldante rispetto al centro del letto è una delle caratteristiche indicate nel brevetto. L’obiettivo dichiarato è distribuire l’energia in maniera più uniforme. Le configurazioni illustrate prevedono percorsi che attraversano sia le aree centrali sia quelle periferiche e permettono di variare la densità del riscaldatore. Questo è un punto importante perché i bordi di un piano tendono generalmente a disperdere calore più rapidamente rispetto alla zona centrale. Un riscaldatore con potenza uniforme per unità di superficie non produce necessariamente una temperatura uniforme: la distribuzione ottimale deve compensare conduzione verso la struttura, convezione e irraggiamento verso l’ambiente.
Il brevetto non specifica tuttavia una tolleranza termica garantita, ad esempio ±1 °C o ±3 °C sull’intera area, né fornisce mappe termografiche o condizioni standardizzate di misura. Non è quindi possibile dedurre dalla sola geometria brevettata quale uniformità possa essere ottenuta in una macchina reale. Lo stesso vale per la velocità di riscaldamento. Una maggiore densità di elementi riscaldanti può aumentare la potenza trasferibile, ma prestazioni e consumi dipendono anche da tensione, resistenza, massa termica del piano, isolamento e controllo elettronico.
Il problema diventa ancora più importante sulle macchine di grande formato. Aumentando la superficie cresce la distanza su cui il calore deve essere distribuito e aumenta anche la probabilità di creare zone con comportamento termico differente. Le stampanti commerciali di fascia elevata raggiungono ormai temperature del letto nell’ordine dei 120 °C, mentre alcuni sistemi integrano anche il riscaldamento attivo della camera. Queste temperature aumentano i requisiti sulla stabilità dimensionale della piattaforma, sugli adesivi, sui materiali isolanti, sui sensori e sui magneti. La documentazione commerciale Bambu Lab, ad esempio, indica per la H2D un letto fino a 120 °C e una camera attivamente riscaldata fino a 65 °C. Questo dato descrive le condizioni operative raggiunte da un prodotto commerciale, ma non costituisce una prova che la H2D utilizzi la specifica architettura descritta dalla famiglia brevettuale in esame.
Sensore, controllo e protezione termica
Il progetto prevede un sensore di temperatura fissato sul lato inferiore del corpo del letto, con una scanalatura dedicata per stabilizzarne la posizione. Una delle configurazioni cita espressamente un sensore NTC. Collocare il sensore in contatto ripetibile con la struttura può migliorare la consistenza della misura rispetto a un sensore montato in modo meno controllato, ma rimane un limite tipico dei sistemi con singolo punto di misura: il controller conosce con buona precisione la temperatura vicino al sensore, non necessariamente quella dell’intera superficie.
La documentazione prevede inoltre un interruttore capace di interrompere l’alimentazione quando la temperatura supera una soglia di sicurezza e descrive la possibilità che il controller utilizzi il valore rilevato dal sensore per comandarlo. Dal testo brevettuale non si può tuttavia concludere che si tratti di una protezione ridondante indipendente dal sistema di controllo principale, né è possibile attribuire alla soluzione una particolare certificazione di sicurezza. Una reale valutazione richiederebbe lo schema elettrico del prodotto, l’analisi delle modalità di guasto e le certificazioni applicabili alla specifica macchina.
Sotto il guscio può essere aggiunto anche uno strato isolante, eventualmente associato a una cavità d’aria. Limitare le dispersioni verso la parte inferiore della macchina può ridurre l’energia necessaria per mantenere il setpoint e aumentare la velocità di riscaldamento della superficie. L’isolamento ha inoltre l’effetto di proteggere maggiormente componenti meccanici ed elettronici situati sotto il piano. Anche in questo caso, però, il brevetto descrive un’architettura possibile e non pubblica misure quantitative di efficienza energetica.
Magneti differenziati per la piastra removibile
Un ulteriore elemento della soluzione riguarda il fissaggio magnetico della superficie removibile. La configurazione descritta utilizza almeno due gruppi di magneti con forza differente e distribuiti in zone differenti del letto. I magneti più potenti possono essere concentrati nelle regioni dove è necessario un maggiore vincolo, mentre quelli meno potenti occupano altre zone. L’obiettivo dichiarato è ridurre la quantità o il costo del materiale magnetico pur mantenendo sufficiente forza di ritenzione.
L’idea è particolarmente pertinente alle moderne piastre flessibili in acciaio, che possono essere rimosse e piegate leggermente per facilitare il distacco del pezzo dopo il raffreddamento. Anche in questo caso, tuttavia, la temperatura rappresenta un parametro critico. Le prestazioni dei magneti permanenti dipendono dalla composizione e dal grado utilizzato e possono diminuire all’aumentare della temperatura. Il brevetto non definisce nelle rivendicazioni principali una specifica lega magnetica, una temperatura nominale o una curva di perdita della forza magnetica, quindi non è possibile valutare su questa base la durata del sistema.
Non basta scaldare di più per eliminare il warping
Un passaggio che merita una precisazione riguarda il rapporto tra letto caldo e qualità di stampa. Il riscaldamento del piano può migliorare l’adesione e contribuire a ridurre le tensioni termiche, ma non elimina automaticamente il warping. Studi sperimentali e modelli termomeccanici mostrano che le deformazioni dipendono dall’intera storia termica del pezzo. Materiale, altezza e lunghezza della parte, spessore degli strati, temperatura dell’ambiente e della camera, velocità di deposizione, raffreddamento e cristallinità contribuiscono al risultato.
Per materiali come ABS, ad esempio, mantenere caldo il piano aiuta soprattutto gli strati iniziali, mentre per componenti alti il resto del pezzo può trovarsi a una temperatura molto inferiore se la camera non è controllata. Si crea quindi un gradiente verticale che il solo letto non può eliminare. Nei materiali semicristallini il problema è ancora più complesso perché alla contrazione termica si aggiungono gli effetti della cristallizzazione. Per questo le stampanti destinate a tecnopolimeri utilizzano sempre più spesso una combinazione di piano riscaldato, camera chiusa e, nei sistemi più sofisticati, riscaldamento attivo dell’ambiente di stampa.
Quanto è realmente nuova questa architettura?
La presenza di un brevetto non significa che l’idea generale di integrare elementi termici nella piattaforma di una stampante 3D sia nuova in senso assoluto. Prima della data di priorità della domanda Tuozhu erano già state pubblicate soluzioni relative all’integrazione di sistemi per migliorare l’uniformità termica dei build plate, comprese configurazioni con heat pipe o vapor chamber inserite nella piattaforma. Anche riscaldatori resistivi, PCB heater, silicone heater e cartucce integrate in piastre metalliche sono tecnologie note da anni.
La protezione brevettuale deve quindi essere interpretata sulle specifiche combinazioni di caratteristiche contenute nelle rivendicazioni, non sulla semplice idea generica di avere un letto riscaldato integrato. Nel caso Tuozhu le rivendicazioni combinano il corpo del letto, l’unità riscaldante posizionata tra corpo e guscio inferiore, le geometrie e le scanalature di alloggiamento, il sensore, l’isolamento, la struttura di supporto, i magneti differenziati e altre caratteristiche. Saranno gli esami nelle singole giurisdizioni a determinare quali rivendicazioni resteranno effettivamente valide e con quale ampiezza.
Brevetto, prototipo e prodotto commerciale: tre livelli differenti
Al settembre 2026 è possibile affermare che Shenzhen Tuozhu Technology ha sviluppato e depositato una famiglia brevettuale relativa a questa architettura e che in Cina esiste un modello di utilità concesso. È inoltre verificabile l’esistenza delle corrispondenti pubblicazioni internazionale e statunitense. Non risultano però nella documentazione brevettuale esaminata dati sufficienti per concludere che tutte le caratteristiche descritte siano già implementate insieme in uno specifico modello Bambu Lab disponibile sul mercato.
Questo punto è essenziale nell’interpretazione dei brevetti nel settore della stampa 3D. I produttori depositano spesso numerose soluzioni durante le fasi di ricerca e sviluppo; alcune diventano componenti di prodotti commerciali, altre vengono modificate, altre ancora servono a proteggere alternative progettuali che non arriveranno mai alla produzione in serie. Anche le illustrazioni brevettuali devono essere considerate schematiche: non costituiscono necessariamente il disegno esecutivo di un prodotto in arrivo.
Una soluzione interessante soprattutto dal punto di vista della progettazione del sistema
L’aspetto più significativo del progetto Tuozhu non è semplicemente “spostare il riscaldatore dentro il letto”, ma trattare superficie di stampa, riscaldatore, sensore, isolamento, rigidità e sistema magnetico come parti di un unico sottosistema termomeccanico. Questo approccio può teoricamente consentire di controllare meglio planarità, distribuzione del calore, assemblaggio e costi, ma i vantaggi quantitativi dovranno essere dimostrati con dati su macchine reali.
I parametri decisivi sarebbero relativamente semplici da misurare: deviazione dalla planarità a freddo e alla temperatura massima, mappa termica della superficie, tempo necessario per raggiungere il setpoint, overshoot, consumo energetico, uniformità durante stampe lunghe, deformazione dopo migliaia di cicli termici, stabilità del materiale termoconduttivo, affidabilità dei sensori e possibilità di sostituire il riscaldatore senza scartare l’intero gruppo. Senza queste informazioni è prematuro stabilire se la nuova architettura sia realmente superiore alle soluzioni già utilizzate nel settore.
La famiglia brevettuale mostra comunque con chiarezza in quale direzione si sta spostando una parte della progettazione delle stampanti FFF: non soltanto maggiore velocità o temperature più elevate, ma un controllo sempre più integrato della meccanica e della termica della macchina. In una stampante ad alte prestazioni la qualità del primo layer non dipende più soltanto dalla calibrazione dell’asse Z o dal materiale della superficie, ma dalla capacità dell’intero sistema di mantenere una geometria e una temperatura prevedibili per tutta la durata della stampa.
