Il Walter Reed National Military Medical Center ha ottenuto dalla Food and Drug Administration statunitense il nulla osta 510(k) per il sistema 3D MAC Titanium Cranial Plate, un impianto cranico in lega di titanio progettato sulle caratteristiche anatomiche del singolo paziente e prodotto mediante stampa 3D.
La decisione della FDA, emessa il 18 giugno 2026 con il numero K253116, consente al 3D Medical Applications Center del Walter Reed di utilizzare il sistema negli interventi di cranioplastica e di distribuirlo nell’ambito della rete sanitaria militare statunitense. Il dispositivo potrà essere impiegato per ricostruire difetti del cranio e dello scheletro craniofacciale causati da traumi, interventi chirurgici, patologie oncologiche o altre condizioni che abbiano determinato la perdita di una parte dell’osso.
Secondo il Walter Reed National Military Medical Center e 3D Systems, si tratta del primo impianto personalizzato per il quale una struttura sanitaria point of care ha ottenuto direttamente un’autorizzazione FDA. L’elemento distintivo non è soltanto il materiale o la tecnica produttiva: progettazione, verifica, produzione e controllo del dispositivo vengono gestiti all’interno di una struttura clinica vicina al luogo in cui il paziente riceve il trattamento.
Il progetto è stato portato avanti dal 3D Medical Applications Center, indicato come 3D MAC, con il supporto della Defense Health Agency e di 3D Systems. 3D Systems ha collaborato alla costruzione del sistema di gestione della qualità, alla definizione dei controlli di processo, all’ottimizzazione del dispositivo e alla preparazione della strategia regolatoria.
Un sistema destinato alla ricostruzione del cranio e del volto

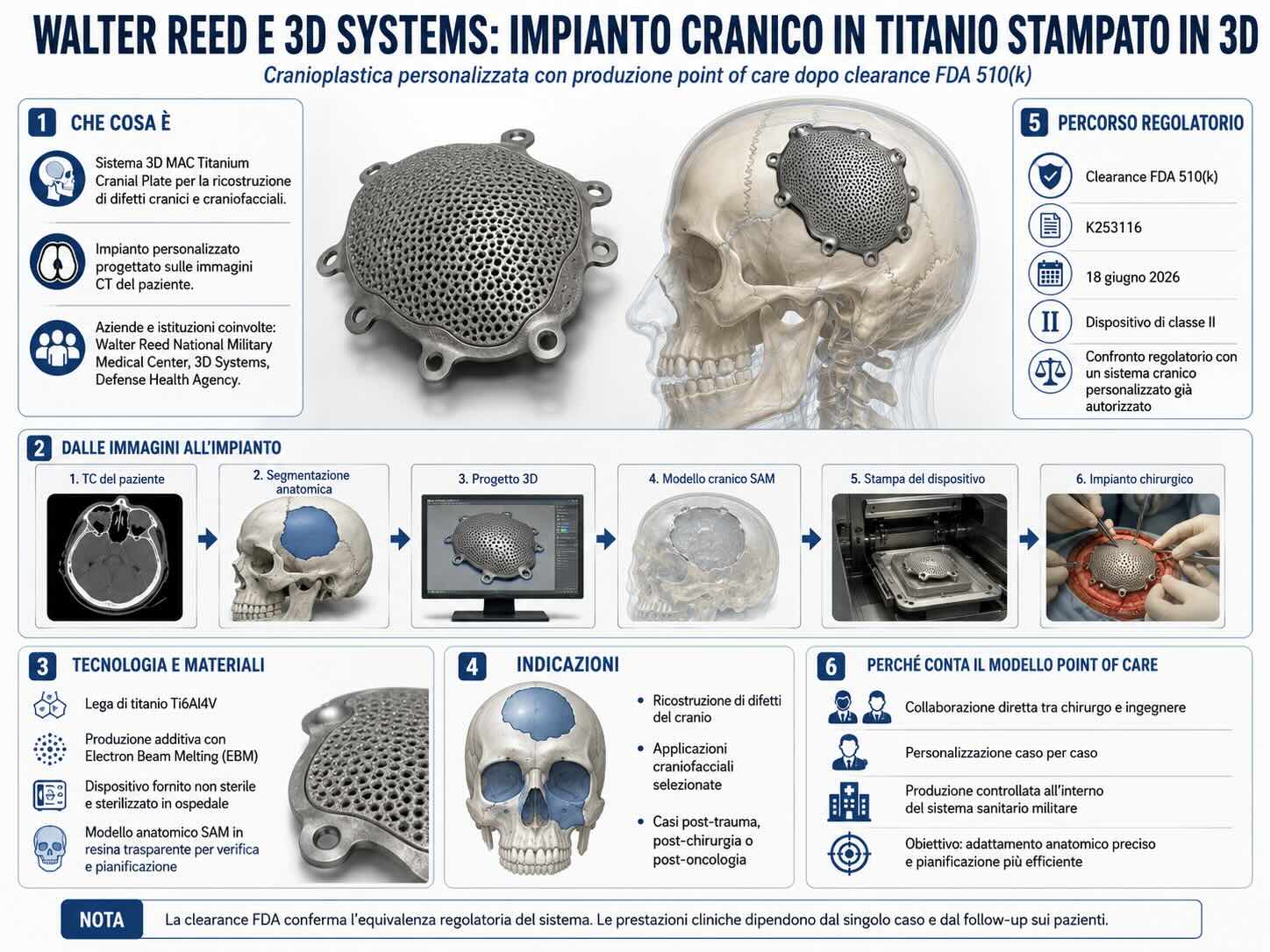

Il nome completo del dispositivo è 3D MAC Titanium Cranial Plate System. Non si tratta di una placca standard disponibile in misure prestabilite, ma di un sistema progettato individualmente partendo dagli esami radiologici del paziente.
Le indicazioni autorizzate comprendono la sostituzione di porzioni mancanti dell’osso frontale, temporale, occipitale, nasale e parietale. Il sistema può essere utilizzato anche per ricostruire strutture più complesse dello scheletro craniofacciale, come il processo sopraorbitario, l’osso lacrimale, lo zigomo, lo sfenoide, l’etmoide e il vomere.
Questa estensione anatomica permette di affrontare sia difetti localizzati della volta cranica sia ricostruzioni che interessano la regione orbitale, nasale e facciale. Le esigenze progettuali possono quindi cambiare in modo considerevole da un paziente all’altro: una perdita ossea conseguente a una craniectomia decompressiva presenta caratteristiche diverse rispetto a un difetto provocato dalla rimozione di un tumore o da un trauma craniofacciale.
La cranioplastica ha lo scopo di ripristinare la continuità e il profilo del cranio, proteggere i tessuti intracranici e ricostruire la forma esterna della testa. In determinate condizioni può contribuire anche alla gestione delle conseguenze funzionali associate a un ampio difetto cranico. Il risultato dipende però da numerosi fattori, tra cui le condizioni dei tessuti molli, la presenza di infezioni, la qualità dell’osso residuo e la storia clinica del paziente.
Dalla tomografia computerizzata al modello tridimensionale
Il processo di realizzazione comincia con una tomografia computerizzata. I dati dell’esame vengono trasformati in una rappresentazione tridimensionale dell’anatomia ossea attraverso un’attività di segmentazione, durante la quale le strutture di interesse vengono separate dagli altri tessuti presenti nelle immagini.
Gli ingegneri biomedici del 3D Medical Applications Center ricostruiscono digitalmente la parte mancante del cranio. Quando la geometria del difetto lo consente, il lato sano può essere utilizzato come riferimento e riflesso digitalmente sulla parte da ricostruire. In altri casi la forma deve essere definita combinando le informazioni anatomiche disponibili con le indicazioni del chirurgo.
Il progetto include anche la posizione delle aree di fissazione. Peter Liacouras, direttore dei servizi del 3D Medical Applications Center e progettista del sistema, ha spiegato che le barre di fissazione vengono integrate nella geometria dell’impianto. Il chirurgo può quindi collocare il dispositivo sul difetto e fissarlo mediante sistemi di viti disponibili in commercio.
Prima della produzione definitiva, la configurazione viene sottoposta alla valutazione clinica. Il coinvolgimento del chirurgo è un passaggio essenziale perché permette di controllare il contorno esterno, i margini dell’impianto, la relazione con le strutture anatomiche vicine e la posizione prevista per le viti.
La personalizzazione non elimina la necessità di verifiche intraoperatorie, ma ha l’obiettivo di ridurre le modifiche manuali necessarie durante l’intervento. Un dispositivo progettato sulla tomografia del paziente può offrire un adattamento più prevedibile rispetto a una rete o a una placca modellata direttamente in sala operatoria.
Il sistema comprende anche un modello anatomico del cranio
Il 3D MAC Titanium Cranial Plate System è composto da due elementi: l’impianto in titanio e lo Skull Anatomical Model, abbreviato in SAM.
Lo Skull Anatomical Model riproduce la regione anatomica interessata ed è utilizzato come riferimento chirurgico e come strumento per verificare l’adattamento della placca. Il modello viene fabbricato con una stampante stereolitografica utilizzando una resina fotopolimerica trasparente.
La presenza di un modello anatomico fisico permette di controllare il dispositivo prima dell’operazione, osservare la relazione tra impianto e osso e discutere la strategia chirurgica. Può inoltre aiutare il personale a identificare eventuali interferenze geometriche o problemi di posizionamento prima che il dispositivo venga portato in sala operatoria.
Il modello SAM non viene impiantato. La sua funzione è fornire un riferimento per il controllo dimensionale e per la preparazione dell’intervento, mentre la Titanium Cranial Plate è il componente destinato a rimanere nel paziente.
Titanio Ti6Al4V e fusione a fascio di elettroni
L’impianto viene prodotto con una lega di titanio Ti6Al4V conforme alla norma ASTM F2924. Si tratta di una lega contenente titanio, alluminio e vanadio, utilizzata in numerosi dispositivi ortopedici e craniofacciali per la combinazione di resistenza meccanica, peso contenuto e comportamento biologico.
La produzione avviene mediante Electron Beam Melting, una tecnologia di fusione a letto di polvere che utilizza un fascio di elettroni come fonte di energia. Il processo si svolge in una camera controllata: il fascio fonde selettivamente le aree corrispondenti alla sezione digitale del componente, mentre la piattaforma di costruzione si abbassa e un nuovo strato di polvere viene distribuito.
La successione degli strati permette di realizzare direttamente la geometria personalizzata. La stampa 3D risulta adatta a questo tipo di applicazione perché ogni impianto è diverso e deve seguire curvature complesse, bordi irregolari e posizioni di fissazione stabilite sul caso clinico.
La FDA classifica il dispositivo come impianto non portante e non modificabile. “Non portante” significa che la placca non è destinata a sostenere i carichi tipici di un’articolazione o di un segmento osseo sottoposto al peso corporeo. “Non modificabile” indica che la forma non deve essere piegata o trasformata dal chirurgo prima dell’impianto, poiché viene consegnata già progettata per la specifica anatomia.
Il dispositivo viene fornito non sterile. La sterilizzazione a vapore deve essere eseguita dalla struttura utilizzatrice secondo le procedure validate e le istruzioni previste dal sistema.
Il contributo di 3D Systems al percorso di sviluppo
3D Systems ha affiancato il 3D Medical Applications Center durante un programma pluriennale finalizzato a trasformare un’attività clinica e ingegneristica interna in un processo regolato per la produzione di dispositivi impiantabili.
Il lavoro di 3D Systems ha interessato la definizione del flusso produttivo, i controlli applicati alle varie fasi, l’ottimizzazione del design e l’organizzazione della documentazione necessaria alla domanda FDA. 3D Systems ha inoltre collaborato con il Walter Reed per la costruzione di un sistema di gestione della qualità capace di documentare materiali, attrezzature, competenze degli operatori, validazione dei processi e gestione delle non conformità.
La produzione di un modello anatomico utilizzato soltanto per la pianificazione presenta requisiti diversi rispetto alla produzione di un impianto permanente. Nel secondo caso occorre controllare l’intero percorso, dalla qualità delle immagini cliniche alla versione definitiva del progetto, fino alla preparazione della macchina, alla polvere metallica, alla stampa, alla rimozione dei residui, all’ispezione e alla sterilizzazione.
Natalie Byrnes, responsabile dello sviluppo dei prodotti per le tecnologie mediche personalizzate di 3D Systems, ha collegato il risultato alla combinazione tra competenze cliniche, produzione additiva e conformità regolatoria. Jeff Graves, presidente e amministratore delegato di 3D Systems, ha indicato la produzione point of care come una delle aree sulle quali 3D Systems intende sviluppare ulteriori collaborazioni con la Defense Health Agency e con il Department of Veterans Affairs.
Il titolare della pratica FDA non è però 3D Systems. Nella documentazione regolatoria il richiedente è il Surgeon General del Department of the Army, attraverso la struttura di ricerca e sviluppo della Defense Health Agency. L’Office of Regulated Activities della Defense Health Agency ha sponsorizzato e sostenuto la presentazione della domanda 510(k).
Che cosa significa il nulla osta 510(k) della FDA
Il 3D MAC Titanium Cranial Plate System è un dispositivo medico di classe II, registrato con il codice di prodotto GXN e disciplinato dalla norma statunitense relativa alle placche preformate e non modificabili per cranioplastica.
La procedura 510(k) non corrisponde a un’approvazione PMA e non certifica che un dispositivo sia superiore a tutti i prodotti disponibili. Nel percorso 510(k), il richiedente deve dimostrare che il nuovo dispositivo è sostanzialmente equivalente a un prodotto già autorizzato, considerando le indicazioni d’uso, le caratteristiche tecnologiche e i risultati delle prove di sicurezza e prestazione.
Il prodotto utilizzato come riferimento è la BioArchitects Patient Specific Cranial/Craniofacial Plate, autorizzata nel 2015 con il numero K151692 e presentata da BioArchitects USA. Anche il dispositivo di BioArchitects USA è una placca personalizzata in titanio fabbricata mediante fusione a fascio di elettroni.
I due prodotti sono destinati alla ricostruzione di difetti cranici e craniofacciali, vengono approvati dal chirurgo prima della produzione e utilizzano sistemi di viti disponibili in commercio. Entrambi vengono consegnati non sterili e devono essere sterilizzati dall’utilizzatore.
Tra le differenze indicate nel fascicolo vi sono la specifica della lega di titanio e l’inclusione, nel sistema del Walter Reed, del modello anatomico SAM. La FDA ha concluso che queste differenze non introducevano nuove questioni di sicurezza o efficacia tali da impedire la determinazione di equivalenza sostanziale.
Le prove effettuate prima del nulla osta
Il fascicolo regolatorio riporta una serie di prove non cliniche. La valutazione di biocompatibilità ha compreso test di citotossicità, sensibilizzazione, irritazione, tossicità sistemica acuta, pirogenicità, emolisi, effetti dell’impianto e caratterizzazione chimica delle sostanze estraibili.
I risultati riportati dalla documentazione FDA non hanno mostrato citotossicità, sensibilizzazione, irritazione, tossicità sistemica o attività emolitica. La caratterizzazione chimica ha indicato un margine di sicurezza ritenuto accettabile per le sostanze estraibili individuate.
Sono state condotte anche prove meccaniche statiche e dinamiche. Un test di compressione ha valutato la capacità del sistema di sopportare le sollecitazioni previste nell’ambiente clinico, mentre una prova di impatto dinamico ha verificato il comportamento dei campioni secondo criteri di accettazione prestabiliti.
Per la validazione del progetto sono stati coinvolti tre progettisti, tre casi con differenti livelli di complessità e tre neurochirurghi. I medici hanno eseguito impianti simulati e hanno valutato il sistema rispetto alle necessità definite prima della prova.
La documentazione comprende infine test di compatibilità con la risonanza magnetica. L’impianto è accompagnato da un’etichettatura “MR Conditional”, che stabilisce le condizioni entro le quali un paziente portatore del dispositivo può essere sottoposto a un esame di risonanza magnetica.
Questo termine non significa che qualsiasi esame possa essere eseguito senza precauzioni. Il personale sanitario deve verificare i parametri indicati nell’etichettatura, tra cui le caratteristiche del campo magnetico e le condizioni di scansione consentite.
Perché la produzione point of care è un passaggio rilevante
Nella produzione tradizionale di un impianto personalizzato, le immagini del paziente vengono inviate a un produttore esterno. Gli ingegneri sviluppano il progetto, lo sottopongono al chirurgo, fabbricano il componente e lo spediscono all’ospedale.
Con il modello point of care adottato dal Walter Reed, una parte più ampia di questo processo viene gestita all’interno della struttura sanitaria. I tecnici possono collaborare direttamente con i chirurghi, apportare modifiche al progetto e controllare la produzione nello stesso contesto nel quale vengono pianificati gli interventi.
Il vantaggio potenziale riguarda soprattutto il coordinamento del lavoro e la riduzione della dipendenza da una catena di fornitura esterna. La produzione ospedaliera non comporta però una semplificazione degli obblighi di qualità. Una struttura che fabbrica un impianto deve assumere responsabilità simili a quelle di un produttore di dispositivi medici, documentando ogni fase e mantenendo sotto controllo personale, software, materiali, macchine e processi.
La FDA aveva già avviato un confronto pubblico sulla stampa 3D point of care, sottolineando la necessità di individuare con chiarezza le responsabilità della struttura sanitaria e degli eventuali partner tecnologici. Il caso del Walter Reed fornisce un esempio concreto di ospedale che ha costruito un sistema di qualità e presentato direttamente una pratica regolatoria per un impianto personalizzato.
L’esperienza del 3D Medical Applications Center
Le attività di stampa 3D medica che hanno portato alla creazione del 3D MAC hanno una storia precedente alla nascita dell’attuale Walter Reed National Military Medical Center.
Il National Naval Medical Center utilizzava tecnologie di stampa 3D per applicazioni mediche già alla fine degli anni Novanta. Il Walter Reed Army Medical Center istituì il 3D Medical Applications Center nei primi anni Duemila. Le due strutture furono integrate nel 2011 per formare l’attuale centro medico di Bethesda.
Il 3D MAC fa parte del Dipartimento di Radiologia e produce modelli anatomici, guide chirurgiche, protesi, dispositivi personalizzati e strumenti per la simulazione. Le immagini CT, CBCT e MRI vengono trasformate in modelli digitali che possono essere analizzati sullo schermo oppure fabbricati come oggetti fisici.
Oltre alla neurochirurgia e alla chirurgia craniofacciale, il centro lavora su applicazioni ortopediche, odontoiatriche, vascolari e protesiche. Questa esperienza ha permesso al Walter Reed di sviluppare competenze interne nell’elaborazione delle immagini, nella progettazione tridimensionale e nella collaborazione tra ingegneri e medici.
Nel 2020 Peter Liacouras e il gruppo del Walter Reed iniziarono a coordinarsi con Beth Ripley, allora impegnata nell’Office of Healthcare Innovation and Learning del VA Puget Sound Health Care System. Un finanziamento congiunto contribuì alla realizzazione dei sistemi di gestione della qualità necessari per svolgere attività regolamentate.
Che cosa mostrano gli studi sugli impianti cranici personalizzati
La letteratura scientifica sugli impianti cranici in titanio stampati in 3D comprende soprattutto studi retrospettivi e serie di casi. Questi lavori descrivono un buon adattamento anatomico e risultati utilizzabili nella ricostruzione, ma non consentono di concludere che un particolare impianto sia migliore per tutti i pazienti.
Uno studio condotto su 40 pazienti trattati con impianti personalizzati in rete di titanio ha rilevato un’elevata corrispondenza tra la ricostruzione pianificata e il risultato anatomico, senza complicanze perioperatorie significative che richiedessero un secondo intervento. Lo studio ha inoltre analizzato gli artefatti radiologici prodotti dal metallo nelle immagini postoperatorie.
Un’analisi multicentrica su impianti craniofacciali porosi in titanio ha mostrato risultati differenti in base alla regione anatomica trattata. Il gruppo di pazienti sottoposti a ricostruzione del cranio ha ottenuto una percentuale di successo superiore rispetto ai gruppi trattati nella mandibola e nel massiccio facciale. La radioterapia è risultata associata a un rischio più elevato di fallimento.
Queste osservazioni indicano che il materiale e la precisione geometrica costituiscono soltanto una parte della valutazione clinica. La condizione della cute, la presenza di cicatrici, precedenti infezioni, trattamenti oncologici e qualità dei tessuti possono incidere sulla possibilità di mantenere l’impianto nel lungo periodo.
I dati disponibili su altri dispositivi non possono essere trasferiti automaticamente al 3D MAC Titanium Cranial Plate System. Per definire le prestazioni specifiche del sistema del Walter Reed saranno necessari dati clinici raccolti dopo il suo utilizzo sui pazienti.
Una rete di progettazione per la medicina militare
Dopo il nulla osta FDA, il Walter Reed intende estendere l’impiego del sistema oltre il proprio centro. Il progetto prevede che altre strutture sanitarie militari possano collaborare come centri di progettazione, lavorando all’interno del sistema di qualità e dei limiti progettuali definiti dal 3D MAC.
Una struttura potrebbe elaborare il caso del proprio paziente, preparare il progetto secondo le procedure autorizzate e trasmettere i dati al Walter Reed. Il 3D Medical Applications Center potrebbe quindi produrre il dispositivo e inviarlo alla struttura che deve eseguire l’intervento.
Questo modello separa il luogo di progettazione dal luogo di fabbricazione senza ricorrere a una rete commerciale esterna. Il controllo centralizzato della produzione può aiutare a mantenere coerenti le procedure, mentre la presenza di centri di progettazione distribuiti può avvicinare la preparazione del dispositivo ai chirurghi e ai pazienti.
Il sistema è destinato in primo luogo al personale militare in servizio e ai pazienti che hanno riportato lesioni traumatiche alla testa. In prospettiva, la rete potrebbe comprendere strutture legate al Department of Veterans Affairs e altri centri autorizzati a lavorare secondo il sistema di qualità del Walter Reed.
I prossimi progetti del Walter Reed
Il 3D Medical Applications Center sta sviluppando anche un impianto cranico in PEEK, un polimero ad alte prestazioni già utilizzato in dispositivi medici. Il PEEK è radiotrasparente e presenta proprietà meccaniche differenti rispetto al titanio, offrendo ai chirurghi un’alternativa non metallica per alcuni casi.
3D Systems ha già ottenuto nel 2024 un nulla osta FDA per il proprio VSP PEEK Cranial Implant, prodotto tramite la piattaforma EXT 220 MED e il materiale VESTAKEEP di Evonik. Il progetto del Walter Reed è distinto dal sistema commerciale di 3D Systems, ma mostra come lo stesso centro stia valutando più materiali per ampliare le opzioni disponibili.
Un altro programma riguarda una matrice personalizzata in titanio per l’aumento della cresta ossea dentale, denominata Custom Titanium Ridge Augmentation Matrix. Il dispositivo è progettato per mantenere lo spazio nel quale deve rigenerarsi il tessuto osseo prima del posizionamento di un impianto dentale.
Il nulla osta del 3D MAC Titanium Cranial Plate System rappresenta quindi sia l’autorizzazione di uno specifico impianto sia la validazione di un’organizzazione produttiva interna. Il risultato più importante per il Walter Reed, la Defense Health Agency e 3D Systems è la definizione di un percorso attraverso il quale un centro clinico può passare dalla progettazione sperimentale alla produzione regolamentata di dispositivi personalizzati.
