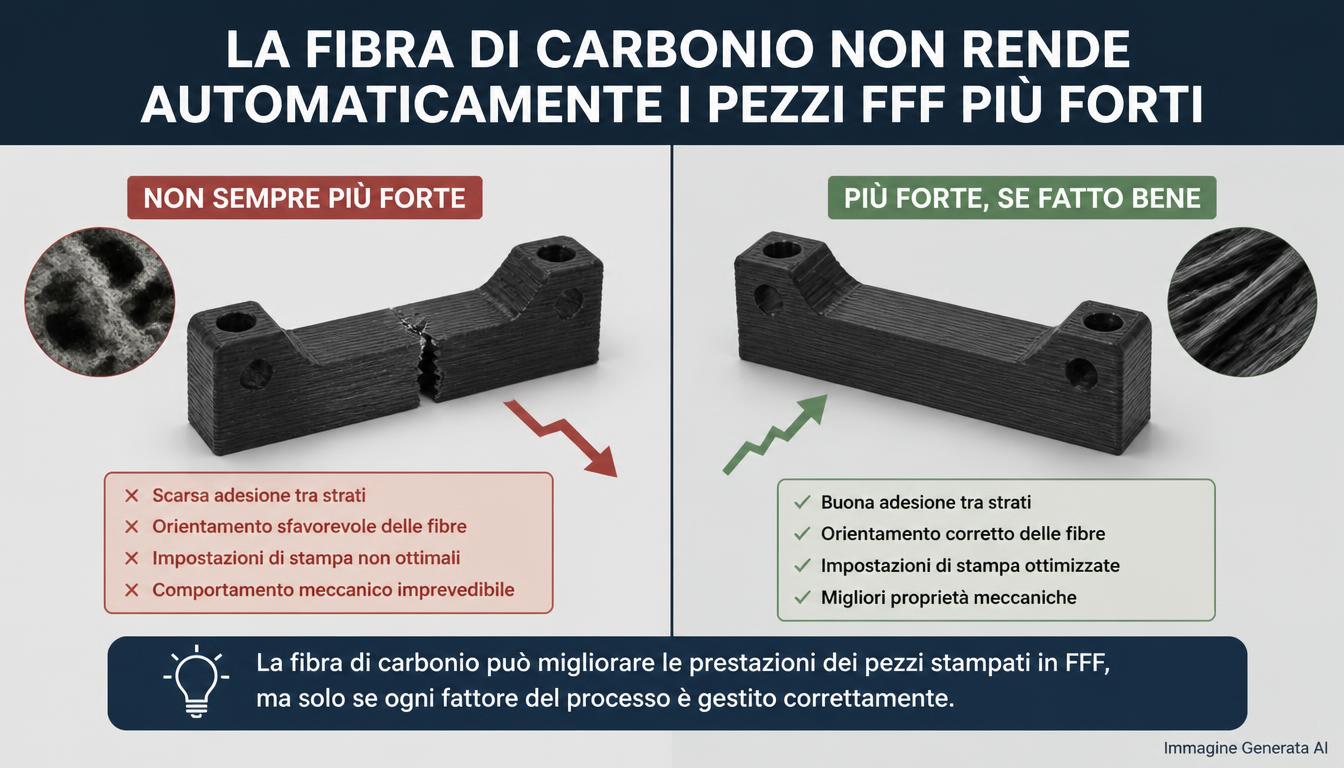

Fibra di carbonio nella stampa FFF perché un filamento CF non produce automaticamente un componente più resistente

La sigla “CF” è diventata una presenza abituale nelle schede tecniche dei filamenti per stampa 3D: PLA-CF, PETG-CF, PA-CF, ABS-CF, PEEK-CF e numerose altre formulazioni promettono maggiore rigidezza, migliore stabilità dimensionale e prestazioni superiori rispetto ai rispettivi polimeri non caricati. Ma parlare genericamente di un materiale “rinforzato con fibra di carbonio” può essere fuorviante. Una review scientifica pubblicata il 28 settembre 2026 su Polymers da Lorenzo De Noni, del Polymer Technology Consortia della Texas A&M University, e Hengxi Chen, affiliato anche al Department of Plastics Engineering della University of Massachusetts Lowell, mette insieme la letteratura disponibile sui compositi FFF rinforzati con fibra di carbonio e arriva a una conclusione meno immediata: la fibra può aumentare notevolmente alcune proprietà, ma il risultato dipende da lunghezza, quantità e orientamento delle fibre, adesione con la matrice, porosità, traiettoria di stampa, temperatura, geometria del bead e qualità dell’interfaccia tra i layer.

Il lavoro di De Noni e Chen è una review peer-reviewed di 25 pagine, non un nuovo esperimento. Gli autori non producono quindi una nuova serie di provini e non propongono un singolo valore prestazionale da attribuire ai materiali CF. Raccolgono invece i risultati di numerosi studi precedenti per confrontare fibre corte e continue, proprietà a trazione, comportamento alla frattura, attrito, usura e tecniche di post-processing. Questo dettaglio è importante perché alcuni valori percentuali riportati nel lavoro — e ripresi successivamente nella comunicazione online — appartengono agli studi originali citati nella review e non a prove condotte nel 2026 dagli autori.

Prima distinzione: rigidezza, resistenza e tenacità non sono la stessa cosa

Dire che un materiale è “più forte” non è sufficientemente preciso. Il modulo elastico descrive quanto un materiale si opponga alla deformazione elastica: un valore maggiore significa normalmente un pezzo più rigido. La resistenza a trazione indica invece la tensione che il materiale riesce a sopportare prima di raggiungere una determinata condizione di cedimento. L’allungamento a rottura misura quanto può deformarsi prima di rompersi, mentre la tenacità tiene conto dell’energia assorbita durante il processo di deformazione e frattura. La tenacità alla frattura, infine, riguarda specificamente la capacità di resistere alla propagazione di una cricca.

L’aggiunta di fibre di carbonio corte tende con buona regolarità ad aumentare il modulo elastico perché le fibre sono molto più rigide della matrice polimerica. Non segue però che aumentino nella stessa proporzione resistenza, allungamento e tenacità. Un componente può diventare molto più rigido e contemporaneamente meno duttile; in alcune configurazioni può anche rompersi a una tensione inferiore rispetto al polimero non rinforzato.

Uno studio di Dingding Jiang e Douglas E. Smith, presentato nell’ambito del Solid Freeform Fabrication Symposium, offre un esempio particolarmente efficace. I ricercatori confrontarono ABS, PLA e PETG con le rispettive versioni caricate con fibra di carbonio corta, stampando i provini con differenti orientamenti rispetto all’asse della prova di trazione. Con deposizione a 0°, quindi con i bead e gran parte delle fibre orientati nella direzione del carico, la resistenza dell’ABS passò da 38,2 a 50,9 MPa, quella del PLA da 60,0 a 68,4 MPa e quella del PETG da 46,1 a 68,3 MPa. Sono aumenti rispettivamente del 33,2%, 14,0% e 48,2%.

Ruotando però l’orientamento di stampa, il quadro cambia. A 90°, l’ABS non rinforzato raggiungeva 32,4 MPa mentre l’ABS caricato con fibra di carbonio si fermava a 27,3 MPa. Per il PLA il confronto era 45,5 contro 43,7 MPa. Il PETG-CF conservava invece un piccolo vantaggio, 42,6 contro 41,4 MPa. Il modulo elastico aumentava molto più sistematicamente, ma la resistenza no.

Non esiste quindi una contraddizione: le fibre stanno svolgendo bene il loro compito lungo la direzione nella quale possono trasferire il carico, mentre non risolvono automaticamente le debolezze delle interfacce create dal processo FFF.

Fibra corta e fibra continua sono due categorie profondamente differenti

La maggior parte dei filamenti identificati commercialmente con una sigla come PA-CF o PETG-CF contiene fibre di carbonio corte o tritate disperse nel termoplastico. Non deve essere confusa con i sistemi di additive manufacturing che inseriscono nel componente un rinforzo in fibra continua.

Nel primo caso le fibre sono già presenti nel filamento prima dell’ingresso nell’estrusore. Durante il passaggio attraverso hot end e ugello il flusso tende a orientarle lungo la direzione di estrusione. Si crea così spontaneamente una microstruttura anisotropa: all’interno di ogni bead molte fibre sono orientate approssimativamente lungo il percorso seguito dall’ugello.

I sistemi a fibra continua funzionano diversamente. Il rinforzo attraversa porzioni estese della parte e può trasferire il carico lungo distanze molto maggiori, avvicinando maggiormente il comportamento del componente a quello di un laminato composito. Richiedono però macchine, sistemi di deposizione e strategie di progettazione specifiche; inoltre la fibra non può essere posizionata arbitrariamente in qualsiasi geometria, soprattutto in curve strette, dettagli fini e zone nelle quali il percorso del rinforzo diventa geometricamente incompatibile con il processo.

Tra questi due estremi esistono configurazioni nelle quali la fibra viene impregnata direttamente nella testa di deposizione oppure vengono utilizzate matrici già caricate con fibra corta insieme a rinforzi continui. Parlare genericamente di “carbon fiber printing” senza specificare quale architettura venga utilizzata mescola quindi sistemi con comportamenti meccanici molto differenti.

Perché l’orientamento può contare più della presenza della fibra

Un risultato fondamentale dei compositi è che una fibra offre il massimo contributo quando il carico viene applicato lungo il suo asse. Nella FFF con fibra corta l’orientamento non viene determinato soltanto dalla formulazione del filamento, ma anche dal percorso programmato nello slicer.

Uno studio classico coordinato da Halil L. Tekinalp e condotto con ricercatori dell’Oak Ridge National Laboratory mostrò già nel 2014 che fibre corte inizialmente lunghe circa 0,2-0,4 mm potevano raggiungere, nei componenti ABS stampati, un orientamento nella direzione di deposizione fino al 91,5%. Nelle configurazioni studiate, la resistenza a trazione e il modulo arrivarono ad aumentare rispettivamente di circa il 115% e del 700% rispetto alla matrice di riferimento.

Sono risultati rilevanti, ma non descrivono un materiale isotropo. Significano esattamente il contrario: il processo FFF può essere molto efficace nell’allineare il rinforzo lungo il bead, trasformando il percorso dell’ugello in una variabile strutturale.

Quando la sollecitazione è parallela al percorso, la fibra può trasportare una parte consistente del carico. Quando è perpendicolare, il carico deve attraversare la matrice, le interfacce tra i bead o quelle tra layer sovrapposti. Il vantaggio derivante dalla fibra può diminuire drasticamente oppure scomparire.

Per un componente funzionale non è quindi sufficiente selezionare PA-CF invece di PA. Occorre conoscere direzione e natura dei carichi e orientare le traiettorie di deposizione di conseguenza. Un provino molto resistente lungo X non dimostra che lo stesso materiale presenti la stessa resistenza lungo Y e soprattutto lungo Z.

Raster angle: pochi gradi possono modificare sensibilmente il risultato

La review del 2026 evidenzia quanto il raster angle possa incidere sulla risposta meccanica. In uno degli studi raccolti, effettuato su ABS con fibra corta, passando da una deposizione a 0° a una di appena 15° rispetto alla direzione della prova, la resistenza a trazione è passata da 31,5 a 24,6 MPa, mentre il modulo è sceso da 4,6 a 3,0 GPa.

Il cambiamento non dipende soltanto dall’orientamento delle fibre. Modificando il raster cambiano contemporaneamente geometria e orientamento dei vuoti tra i bead. In un componente FFF le discontinuità create durante la deposizione sono parte della microstruttura e possono agire come concentratori di tensione.

Questo rende poco utile leggere un’unica resistenza a trazione sulla scheda tecnica di un filamento CF senza sapere come sia stato stampato e testato il provino. Due laboratori possono utilizzare nominalmente lo stesso materiale e ottenere risultati diversi semplicemente cambiando raster, temperatura, layer height, velocità o orientamento del campione.

Lunghezza della fibra e trasferimento del carico

Affinché una fibra corta rinforzi realmente il polimero, il carico deve essere trasferito dalla matrice alla fibra attraverso l’interfaccia. Non basta quindi che la fibra sia presente.

Nella meccanica dei compositi viene utilizzato il concetto di lunghezza critica della fibra. In forma semplificata, questa dipende dalla resistenza della fibra, dal suo diametro e dalla resistenza al taglio dell’interfaccia con la matrice. Una fibra troppo corta non dispone di una lunghezza sufficiente perché le tensioni trasferite dalla matrice possano sviluppare pienamente il potenziale meccanico del rinforzo.

Il rapporto tra lunghezza e diametro, spesso indicato come aspect ratio, diventa quindi importante. La review sottolinea che valori L/D elevati sono generalmente favorevoli, purché esista una buona adesione con la matrice.

Il problema è che la lunghezza nominale delle fibre prima della produzione del filamento non coincide necessariamente con quella presente nel componente finito. Compounding, estrusione del filamento e successivo passaggio nell’hot end sottopongono le fibre a intense sollecitazioni di taglio. Una parte può rompersi e accorciarsi.

È uno dei motivi per cui una formulazione caratterizzata soltanto dalla percentuale in peso di carbonio fornisce informazioni incomplete. Due filamenti entrambi al 15% CF possono presentare distribuzioni di lunghezza, trattamento superficiale, dispersione e orientamento differenti e comportarsi in modo significativamente diverso.

Più fibra non significa necessariamente maggiore resistenza

Un altro errore intuitivo consiste nel pensare che aumentando continuamente la concentrazione di carbonio le proprietà continuino a crescere. In condizioni ideali una maggiore frazione di rinforzo dovrebbe aumentare almeno la rigidezza, ma il processo reale introduce effetti concorrenti.

Lo studio di Fuda Ning e colleghi, pubblicato nel 2015 su Composites Part B: Engineering, è particolarmente istruttivo. I ricercatori prepararono compositi ABS con fibre corte in concentrazioni dal 3 al 15% in peso. La maggiore resistenza media a trazione fu ottenuta con il 5% di fibra, mentre il maggiore modulo comparve intorno al 7,5%. Rispetto al materiale non rinforzato, gli incrementi massimi riportati furono rispettivamente del 22,5% per la resistenza e del 30,5% per il modulo.

Portando la concentrazione al 10%, le prestazioni peggiorarono. Lo studio individuò proprio in questa formulazione la maggiore porosità e osservò attraverso microscopia elettronica fenomeni di fiber pull-out e adesione non ottimale. La maggiore quantità di rinforzo non riusciva quindi a compensare i difetti che essa stessa contribuiva a introdurre nel processo.

Nello stesso lavoro le fibre inizialmente lunghe 150 µm producevano maggiore resistenza e modulo rispetto a quelle da 100 µm, ma anche minore tenacità e duttilità. Ancora una volta una proprietà migliora mentre un’altra peggiora.

La matrice deve riuscire ad aggrapparsi alla fibra

L’interfaccia tra carbonio e polimero è uno dei punti centrali dell’intero sistema. Se l’adesione è troppo debole, durante il caricamento la fibra può semplicemente essere estratta dalla matrice. Questo fenomeno, chiamato fiber pull-out, è chiaramente riconoscibile osservando al microscopio molte superfici di frattura.

Una fibra estremamente resistente serve a poco se il carico non riesce ad arrivarci. L’efficienza dipende quindi dalla bagnabilità della fibra, dalla chimica superficiale, dal trattamento del rinforzo e dalla matrice utilizzata.

Un esempio quantitativo arriva da uno studio su PA6 rinforzata con fibra continua di carbonio, nel quale un trattamento di sizing compatibile con la matrice aumentò del 42,2% la resistenza al taglio interlaminare, ILSS, rispetto alla fibra non trattata. Anche il meccanismo di rottura cambiò: con un’interfaccia debole era evidente un forte pull-out delle fibre; aumentando l’adesione si osservava invece più frequentemente la loro rottura.

Questo tipo di risultato chiarisce perché non sia sufficiente confrontare le sole percentuali di fibra presenti in due materiali. Una frazione minore di fibre ben impregnate e ben legate alla matrice può essere più efficace di una quantità maggiore inserita in un sistema con interfaccia scadente.

I vuoti sono il grande antagonista dei compositi FFF

La porosità è uno degli elementi che più frequentemente separano il comportamento reale dei compositi FFF dalle previsioni teoriche. Esistono diverse famiglie di vuoti: cavità tra bead adiacenti, vuoti tra layer, porosità interna al materiale estruso e, nei compositi, microvuoti all’interfaccia tra fibra e matrice.

Ognuno riduce l’area effettivamente capace di sopportare il carico e crea localmente concentrazioni di tensione. Nei compositi continui può inoltre indicare una impregnazione incompleta del bundle di fibre.

Questo spiega perché modelli classici come la Rule of Mixtures possano descrivere abbastanza bene in determinate condizioni il modulo elastico, ma sovrastimare la resistenza reale. La regola presuppone un trasferimento del carico molto più ideale di quello che avviene in una parte stampata contenente fibre spezzate, porosità, distribuzioni di orientamento non perfette e interfacce deboli.

Da questo punto di vista la qualità di stampa non è un elemento secondario rispetto alla qualità del materiale: fa parte del materiale finale.

Quanto può contare il processo? Nel CF-PEEK, anche più della fibra stessa

Un lavoro di Krzysztof Rodzeń, Eileen Harkin-Jones e colleghi su PEEK caricato con fibra di carbonio dimostra quanto possano pesare le condizioni termiche. Utilizzando una camera riscaldata a 230 °C, i ricercatori portarono la resistenza a trazione dell’interfaccia tra layer da 6,96 a 36,28 MPa, quindi oltre cinque volte il valore iniziale.

Nella stessa ricerca furono raggiunti un modulo flessionale massimo di circa 14,95 GPa e una tensione a rottura in flessione di 248,9 MPa.

Il punto interessante non è semplicemente il valore assoluto. Il materiale era CF-PEEK in entrambi i casi: ciò che cambiava radicalmente era la qualità del consolidamento interlayer ottenuta controllando la storia termica.

Nel PEEK semicristallino temperatura di camera, raffreddamento e cristallizzazione sono particolarmente importanti, ma il principio è più generale. Chiedere “quanto è resistente questo filamento?” senza specificare macchina e processo può avere un significato limitato.

L’ugello non deposita soltanto materiale: costruisce l’anisotropia

Il flusso all’interno dell’ugello tende ad allineare le fibre corte lungo l’asse di estrusione. L’effetto può essere vantaggioso perché consente di ottenere un rinforzo preferenziale senza posizionare singolarmente le fibre, ma lega strettamente le proprietà alla toolpath.

Le curve introducono un ulteriore problema. Nei sistemi a fibra continua, traiettorie con raggi piccoli possono generare torsione, folding, disallineamenti e perfino rottura del fascio. Nei sistemi a fibra corta la geometria della curva modifica invece localmente distribuzione e orientamento.

La progettazione dovrebbe quindi spostarsi dalla domanda “quale percentuale di CF contiene il materiale?” a una domanda più utile: dove si trovano realmente le fibre nel componente finito e in quale direzione lavorano rispetto alle tensioni previste?

Per un componente strutturale questo richiede un approccio simile, almeno concettualmente, alla progettazione dei laminati tradizionali: orientamento del rinforzo e percorso dei carichi devono essere considerati insieme.

Fibra corta e frattura: il carbonio può persino facilitare l’innesco di una cricca

La parte della review dedicata alla fracture toughness è probabilmente quella che contraddice maggiormente l’idea semplicistica secondo cui CF significhi automaticamente “più resistente”.

Una fibra ben legata alla matrice può deviare una cricca, creare bridging e richiedere ulteriore energia per essere estratta o spezzata. Questi meccanismi aumentano l’energia necessaria alla propagazione della frattura.

Ma una fibra corta con interfaccia debole può comportarsi diversamente. Le estremità delle fibre possono diventare concentratori locali di tensione; una scarsa adesione può generare debonding e vuoti; fibre troppo corte non riescono a sviluppare un efficace trasferimento del carico. In queste condizioni l’aggiunta di carbonio può infragilire la matrice invece di renderla più tenace.

Per questo la review conclude che l’effetto sulla frattura presenta una vera dualità: la fibra può aumentare oppure diminuire la tenacità a seconda della lunghezza rispetto alla lunghezza critica e della qualità dell’interfaccia.

Con la fibra continua entra in gioco il fiber bridging

Nei sistemi a fibra continua il comportamento alla propagazione della cricca è differente. Quando una cricca apre due superfici del laminato, alcune fibre possono continuare a collegarle e opporsi alla separazione. È il fenomeno del fiber bridging, che assorbe energia e può aumentare notevolmente la resistenza alla propagazione.

In questo ambito è necessario distinguere almeno due modalità di frattura. Nel Mode I le superfici vengono separate mediante apertura; nel Mode II la propagazione avviene prevalentemente per scorrimento relativo.

Uno studio di M. Iragi, C. Pascual-González, A. Esnaola, J. Aurrekoetxea, C. Lopes e L. Aretxabaleta su poliammide rinforzata con fibra continua stampata mediante FFF ha mostrato quanto la microstruttura influenzi diversamente le due modalità. Nel Mode I la tenacità interlaminare delle parti stampate raggiungeva circa il 91% di quella dei campioni ottenuti mediante hot compression molding. In Mode II scendeva invece a circa il 59%.

Gli autori attribuirono la buona risposta in apertura alla presenza di numerosi fiber bridges. Nel Mode II, invece, l’irregolarità delle superfici interlayer non favoriva il meccanismo di shearing della matrice tipico dei laminati consolidati.

Quando i campioni stampati venivano successivamente sottoposti a hot pressing, il Mode II migliorava di circa il 19%, mentre il comportamento Mode I non seguiva necessariamente la stessa direzione. Anche il post-processing può dunque migliorare un modo di cedimento senza produrre un vantaggio universale.

Nemmeno la fracture toughness ha un unico numero

Il problema è ulteriormente complicato dal fatto che i risultati di Mode I, Mode II e mixed mode possono variare molto tra configurazioni sperimentali. Studi successivi su compositi CF/PA continui hanno evidenziato una dispersione significativa e perfino andamenti non convenzionali al variare della componente Mode II.

Ciò non implica necessariamente errori sperimentali. La microstruttura di questi materiali contiene regioni ricche di matrice, fibre, dry spots e vuoti distribuiti in modo non perfettamente uniforme. Una cricca può quindi incontrare percorsi energeticamente molto differenti anche all’interno di provini nominalmente identici.

È uno dei motivi per cui applicare direttamente ai compositi additivi valori provenienti dai laminati convenzionali è rischioso.

Attrito e usura: qui la fibra di carbonio può offrire un vantaggio diverso

Un componente non viene sempre selezionato per la massima resistenza a trazione. Boccole, guide, pattini, supporti e componenti in movimento possono richiedere soprattutto buone prestazioni tribologiche.

La review raccoglie diversi studi nei quali la fibra corta di carbonio riduce il coefficiente di attrito durante lo scorrimento a secco. In un sistema Nylon studiato in letteratura, l’introduzione del 9,6% in peso di CF ha ridotto il coefficiente da circa 0,70 a 0,40. In un altro studio sul PLA, la riduzione è passata da 0,70 a circa 0,45 con il 5% di fibra, mentre un’altra formulazione PLA al 15% ha mostrato un miglioramento molto più contenuto, da 0,46 a 0,43.

La matrice conta quindi moltissimo.

Uno dei meccanismi proposti è la formazione sulla controfaccia di un transfer film ricco di carbonio, che riduce il contatto adesivo diretto tra polimero e superficie antagonista. La maggiore rigidezza e durezza del composito può inoltre ridurre la deformazione delle asperità e l’area reale di contatto.

Anche l’usura può migliorare drasticamente in determinate condizioni. La review riporta, per esempio, un caso Nylon nel quale la specific wear rate passa da circa 16 × 10⁻⁶ a 1 × 10⁻⁶ mm³/N·m con il 9,6% di fibra. Ma non è una regola universale: in PEEK al 10% CF sottoposto a dry sliding uno degli studi raccolti trova praticamente lo stesso wear rate del PEEK non rinforzato, nonostante una piccola diminuzione del coefficiente di attrito.

Di nuovo, “CF” non definisce da sola il risultato.

La fibra di carbonio consuma anche la stampante

Esiste inoltre un effetto che non riguarda direttamente il componente: le fibre corte sono abrasive.

Uno studio del 2024 condotto da Iacopo Bianchi, Tommaso Mancia, Chiara Mignanelli, Michela Simoncini e colleghi ha seguito sistematicamente l’usura di un ugello durante la stampa di una poliammide caricata con fibra corta di carbonio. Il processo è stato interrotto periodicamente fino a raggiungere 5.540 minuti di stampa, analizzando l’ugello mediante microscopia e tomografia computerizzata.

Con l’aumentare dell’usura cambiavano la geometria della punta, la larghezza dell’estruso e la qualità superficiale. Nei provini comparivano progressivamente porosità, difetti macroscopici e infine anche cricche visibili. Parallelamente diminuivano resistenza a trazione e modulo elastico.

Questo introduce una variabile spesso trascurata nei confronti tra materiali: due parti stampate con gli stessi parametri possono non essere realmente prodotte con lo stesso processo se una viene estrusa attraverso un ugello nuovo e l’altra attraverso un ugello ormai fortemente consumato.

Per questo i filamenti caricati richiedono normalmente ugelli resistenti all’abrasione. Acciaio temprato, carburo di tungsteno e soluzioni con inserti ceramici o rubino riducono il problema rispetto all’ottone, ma materiali differenti presentano anche differenti conducibilità termiche e possono richiedere una nuova messa a punto delle condizioni di estrusione.

Clogging e quantità di fibra: esiste anche un limite di processabilità

Aumentando contenuto e lunghezza delle fibre cresce inoltre il rischio di occlusioni. Le fibre devono attraversare canali e orifizi di dimensioni finite; una fibra lunga o un agglomerato orientato sfavorevolmente può ostacolare il flusso.

A concentrazioni elevate aumenta anche l’interazione fibra-fibra e diventa più difficile ottenere una dispersione uniforme. Il materiale può presentare maggiore viscosità, più difetti e peggior impregnazione.

Esiste quindi un compromesso tra ciò che sarebbe desiderabile dal punto di vista del rinforzo e ciò che è realmente processabile attraverso un ugello FFF. Il contenuto ottimale non è necessariamente quello massimo che si riesce a inserire nel filamento.

Temperatura, velocità e layer height possono cambiare più del nome del materiale

De Noni e Chen raccolgono numerosi risultati che mostrano quanto le proprietà dipendano dai parametri di stampa. In un sistema continuo CF/PLA, per esempio, aumentando lo spessore del layer da 0,25 a 0,40 mm la resistenza flessionale riportata in letteratura scende da circa 510 a 392 MPa. In un’altra ricerca sullo stesso tipo generale di sistema, aumentando la temperatura di estrusione da 180 a 240 °C la resistenza flessionale cresce da circa 116 a 155 MPa.

Anche la velocità può incidere pesantemente. In uno studio su CF/PLA continuo, aumentando il traverse speed da 400 a 1.000 mm/min la resistenza flessionale diminuisce indicativamente da 132 a 85 MPa.

Non sono valori trasferibili direttamente da una macchina all’altra: materiali, architetture del rinforzo e apparecchiature sono differenti. Sono però utili per comprendere l’ordine del problema. Il nome del filamento è solo una delle variabili che determinano le prestazioni.

Annealing e post-processing possono recuperare parte delle prestazioni

La review dedica una parte importante anche al post-processing. Il trattamento termico sopra la temperatura di transizione vetrosa, quando compatibile con la matrice e correttamente controllato, aumenta la mobilità delle catene polimeriche e può favorire la diffusione attraverso le interfacce dei bead.

Nei compositi a fibra corta può inoltre contribuire a ridurre alcuni gap all’interfaccia fibra-matrice. Nei sistemi semicristallini interviene anche sul grado e sulla morfologia della cristallinità.

Non significa che un semplice annealing renda automaticamente equivalente una parte FFF a un composito stampato mediante compressione. Temperature troppo elevate, vincoli insufficienti e cicli mal progettati possono produrre deformazioni, variazioni dimensionali o alterazioni non desiderate della struttura.

Sono stati esplorati anche trattamenti chimici e a vapore per migliorare superficie e proprietà meccaniche e sistemi a ultrasuoni per favorire l’adesione fibra-matrice. Secondo De Noni e Chen, però, la letteratura su questi approcci è ancora molto meno ampia di quella relativa ai trattamenti termici.

Un componente CF non è automaticamente un componente strutturale qualificato

La presenza della fibra di carbonio non costituisce di per sé una qualification del materiale o del processo per applicazioni strutturali. Per utilizzare seriamente questi compositi devono essere considerate insieme almeno formulazione, lotto del materiale, stato di essiccazione, macchina, ugello, temperatura, camera, layer height, raster, orientamento, infill, eventuale post-processing e direzione delle sollecitazioni.

Gli studi scientifici utilizzano procedure di prova differenti a seconda della proprietà ricercata. Per la trazione vengono utilizzati, a seconda dell’architettura, standard destinati ai polimeri o ai compositi; per la delaminazione dei sistemi continui vengono impiegati test come Double Cantilever Beam per il Mode I ed End-Notched Flexure per il Mode II, facendo riferimento a standard ASTM specifici.

Il valore misurato su un coupon in una determinata direzione non certifica automaticamente una geometria reale prodotta con altri parametri. In un’applicazione critica deve essere qualificata la combinazione materiale-processo-geometria, non soltanto il filamento.

Quando la fibra corta ha comunque molto senso

Tutto questo non significa che i filamenti CF siano un espediente di marketing o che non offrano vantaggi reali. Al contrario, per numerose applicazioni la maggiore rigidezza può essere esattamente la proprietà desiderata.

Maschere, dime, supporti, attrezzature, end effector, componenti dimensionalmente stabili e parti nelle quali è necessario ridurre la deformazione sotto carico possono beneficiare molto delle matrici caricate. In determinate formulazioni la fibra riduce anche il ritiro e può migliorare la stabilità durante la stampa.

La fibra corta presenta inoltre un vantaggio produttivo fondamentale: può essere processata con una macchina a estrusione relativamente convenzionale, purché compatibile con temperatura e abrasività del materiale. Non richiede il sistema di deposizione aggiuntivo necessario per un rinforzo continuo e consente di realizzare geometrie che quest’ultimo faticherebbe a seguire.

Il punto non è quindi stabilire se PA-CF sia “migliore” di PA. È stabilire quale proprietà serve, in quale direzione, in quali condizioni e con quale margine rispetto al cedimento previsto.

Fibra continua: più potenziale strutturale, ma non elimina i punti deboli della FFF

La fibra continua può trasferire carichi molto maggiori lungo la propria direzione e raggiungere moduli e resistenze inaccessibili alle normali formulazioni chopped-CF. Ma anche qui non bisogna confondere la resistenza del rinforzo con quella dell’intero componente.

Tra una traccia e l’altra rimangono interfacce. Tra layer successivi rimangono superfici di consolidamento. Curve e cambi di direzione possono introdurre difetti. Le regioni nelle quali non può essere deposta fibra continua restano dominate dalla matrice. Fori, raccordi e concentrazioni locali di tensione possono inoltre deviare il carico rispetto alla direzione ideale delle fibre.

In altre parole, la fibra continua sposta più in alto il potenziale del processo, ma rende ancora più importante la progettazione del percorso del rinforzo.

Verso rinforzi ibridi

Una delle direzioni indicate dalla review è proprio la combinazione di fibra corta e continua. La fibra continua può assumere il ruolo principale nel trasferimento dei carichi lungo percorsi strutturali prestabiliti, mentre quella corta può irrigidire la matrice e contribuire al comportamento delle regioni non raggiunte dal rinforzo continuo.

Sono stati studiati anche sistemi ibridi carbonio-vetro. I risultati disponibili indicano che in alcune configurazioni la combinazione può migliorare la resistenza più di ciascun rinforzo utilizzato separatamente, ma non necessariamente produce lo stesso vantaggio sul modulo.

Anche qui i vuoti e il consolidamento rimangono il limite principale. La crescente complessità dell’architettura offre più gradi di libertà al progettista ma introduce contemporaneamente nuove interfacce e nuove possibilità di difetto.

Il vero materiale è il risultato di filamento, macchina e toolpath

La conclusione più utile della letteratura sui compositi CF-FFF è probabilmente questa: il materiale indicato sulla bobina non coincide con il materiale che esiste nel componente finito.

Nel pezzo stampato la matrice iniziale è diventata una struttura costituita da bead orientati, interfacce, vuoti e fibre con una distribuzione di lunghezze e orientamenti determinata dal processo. Temperatura, velocità e geometria dell’ugello hanno influenzato impregnazione e adesione; il raster ha stabilito la direzione prevalente delle fibre; l’orientamento sul piano ha stabilito quali interfacce dovranno sostenere il carico.

Per questo una parte stampata in fibra di carbonio può essere notevolmente più rigida del corrispondente polimero puro, molto più resistente lungo una certa direzione e contemporaneamente meno resistente o meno tenace lungo un’altra.

L’indicazione CF descrive quindi un ingrediente. Non descrive da sola la prestazione del componente.

Dati tecnici significativi emersi dalla letteratura
