Una piattaforma progettata intorno alle esigenze del titanio

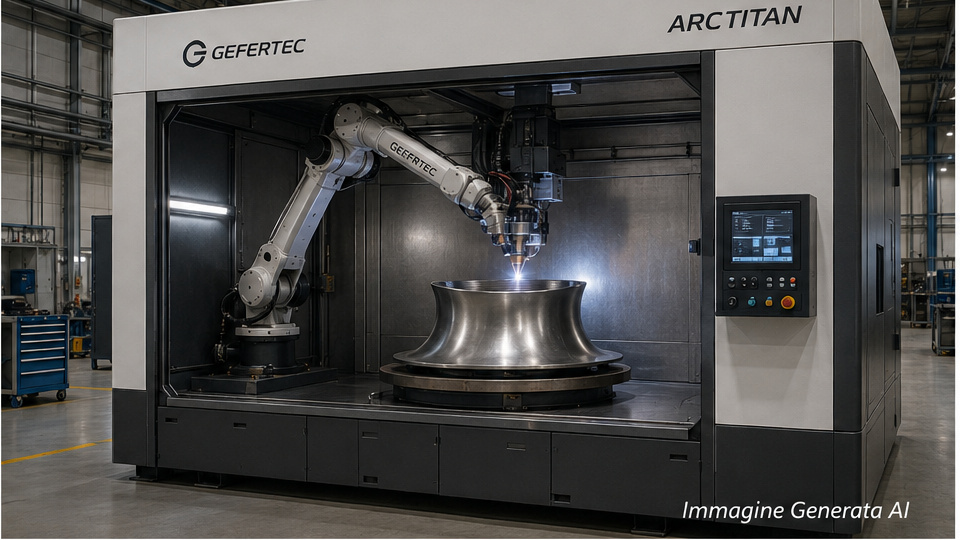

GEFERTEC ha presentato arcTitan, un sistema di produzione additiva Wire Arc Additive Manufacturing sviluppato per realizzare componenti di grandi dimensioni in titanio. La macchina combina una camera di lavoro completamente chiusa, un’atmosfera controllata con gas inerte e un processo di deposizione basato su tecnologia al plasma.
La scelta di progettare un impianto specifico per il titanio risponde alle caratteristiche metallurgiche di questo materiale. Il titanio offre un rapporto favorevole tra resistenza meccanica e peso, una buona resistenza alla corrosione e prestazioni adeguate in ambienti sottoposti a temperature, sollecitazioni e condizioni chimiche severe. Queste proprietà ne sostengono l’impiego nell’industria aerospaziale, nel settore energetico, nella cantieristica, negli impianti chimici e in altre applicazioni nelle quali la riduzione della massa deve essere accompagnata da affidabilità strutturale.
La lavorazione del titanio allo stato fuso richiede però un controllo rigoroso dell’ambiente. Quando raggiunge temperature elevate, il materiale può assorbire ossigeno, azoto e altri elementi presenti nell’atmosfera. La contaminazione può modificare la microstruttura, aumentare la durezza superficiale e compromettere duttilità, tenacità e comportamento a fatica.
GEFERTEC ha quindi costruito arcTitan non come una macchina WAAM generica equipaggiata con un accessorio per il titanio, ma come un sistema nel quale camera, gestione del gas, sensori, alimentazione del filo e parametri di deposizione sono coordinati intorno alle esigenze delle leghe reattive.
Come funziona il processo WAAM
Il Wire Arc Additive Manufacturing appartiene alla famiglia dei processi Directed Energy Deposition. Un filo metallico viene alimentato verso una sorgente termica, fuso e depositato lungo un percorso definito dal programma di produzione. La macchina sovrappone cordoni di materiale fino a ottenere una geometria tridimensionale vicina alla forma finale.
Nel caso di arcTitan, GEFERTEC utilizza un processo al plasma. La gestione della sorgente termica permette di controllare l’energia trasferita al filo, al bagno di fusione e al componente in costruzione. Il controllo dell’apporto termico è importante perché influenza la stabilità della deposizione, le dimensioni dei cordoni, la fusione tra gli strati, le deformazioni e la microstruttura del materiale.
Il risultato del processo WAAM non deve essere confuso con un pezzo già pronto per il montaggio. La tecnologia viene impiegata soprattutto per produrre preforme near-net-shape, sulle quali vengono eseguite lavorazioni meccaniche, trattamenti termici e controlli non distruttivi. Le superfici funzionali, le sedi di accoppiamento, i fori e le zone sottoposte a tolleranze ristrette possono essere completati mediante fresatura, tornitura o rettifica.
Questo modello produttivo può risultare vantaggioso quando l’alternativa consiste nell’asportare una quantità elevata di materiale da una billetta, da una barra o da un massello forgiato. Il beneficio potenziale cresce con il costo della lega, con le dimensioni del componente e con la differenza tra il volume del materiale di partenza e quello del pezzo finito.
Una camera sigillata per controllare l’ossigeno
L’elemento centrale di arcTitan è la camera di processo completamente chiusa. Lo spazio nel quale avviene la deposizione viene riempito con gas inerte, creando un ambiente uniforme intorno al pezzo, alla sorgente termica e alle zone che rimangono calde dopo il passaggio della testa.
Secondo i dati comunicati da GEFERTEC, la concentrazione di ossigeno nella camera può essere mantenuta tra 10 e 15 parti per milione. Il valore è significativo perché il controllo dell’atmosfera non riguarda soltanto il punto nel quale il metallo viene fuso. Anche gli strati già depositati possono rimanere a temperature alle quali il titanio continua a reagire con i gas presenti nell’ambiente.
Nei sistemi basati soltanto su una protezione locale, il gas viene diretto sul bagno di fusione e sulle aree immediatamente circostanti. Questa soluzione può essere adeguata per determinate geometrie, ma diventa più complessa quando il componente cresce, cambia orientamento oppure presenta pareti, cavità e superfici difficili da schermare.
Una camera interamente inertizzata riduce la dipendenza dalla forma del pezzo e dalla posizione della testa di deposizione. Consente inoltre di controllare l’atmosfera intorno all’intero componente durante cicli che, per parti di grandi dimensioni, possono estendersi per molte ore.
La stabilità della concentrazione di ossigeno deve comunque essere accompagnata dal controllo di altri fattori: purezza del gas, tenuta della camera, ricambi dell’atmosfera, condizioni del filo, preparazione del substrato, temperatura interpass e pulizia delle superfici. Una camera chiusa rappresenta quindi l’infrastruttura necessaria per il processo, ma non sostituisce la qualificazione dei parametri e delle procedure operative.
Dimensioni di lavoro e capacità di deposizione
Le specifiche pubblicate per GEFERTEC arcTitan indicano un’area utile di costruzione pari a 2.000 × 700 × 1.000 millimetri. Il sistema è quindi indirizzato alla produzione di elementi strutturali, involucri, telai, parti per turbomacchine e preforme che superano le dimensioni normalmente gestite dalle tecnologie di fusione laser a letto di polvere.
La velocità massima di deposizione dichiarata raggiunge 3 chilogrammi di materiale all’ora. Il dato rappresenta il limite superiore della piattaforma e non deve essere interpretato come una produttività applicabile a ogni componente. La quantità di materiale depositabile dipende dalla lega, dalla sezione del filo, dalla geometria, dalla strategia di percorso, dalla posizione di lavoro e dai requisiti metallurgici.
Per le parti destinate ad applicazioni critiche, la produttività deve essere bilanciata con la gestione termica. Un deposito troppo rapido può aumentare l’accumulo di calore, modificare la geometria dei cordoni e accentuare tensioni residue o deformazioni. Tempi di attesa tra gli strati, raffreddamento controllato e variazioni dei parametri lungo il percorso possono quindi diventare parte integrante del ciclo.
Controllo numerico, monitoraggio e automazione
La pagina tecnica di GEFERTEC associa ad arcTitan il controllo numerico Siemens SINUMERIK ONE. La presenza di una piattaforma CNC consente di coordinare i movimenti della macchina, la deposizione e le eventuali configurazioni multiasse attraverso programmi industriali ripetibili.
GEFERTEC elenca inoltre il proprio 3DMP Process Monitor, sviluppato per osservare e registrare i parametri del processo, e il 3DMP Automation Tool, destinato alle funzioni automatiche della macchina. Tra le dotazioni viene indicato anche 3DMP Aweld, un sistema per la correzione automatica degli errori di accensione dell’arco.
Questi strumenti rispondono a uno dei principali requisiti della produzione additiva industriale: la tracciabilità. Per qualificare un componente non basta dimostrare che la geometria finale rispetti il modello digitale. Occorre documentare le condizioni nelle quali ogni zona è stata costruita, identificare eventuali deviazioni e collegare i dati di processo ai risultati delle prove metallurgiche e meccaniche.
Il monitoraggio può includere parametri elettrici, condizioni della sorgente termica, velocità del filo, temperatura del pezzo, stabilità del bagno di fusione e concentrazione di ossigeno. La disponibilità dei dati non garantisce da sola la conformità, ma fornisce la base per stabilire limiti di accettazione, procedure di allarme e criteri di ripetibilità.
Titanio, alluminio e leghe a base di nichel
Nonostante il nome arcTitan e l’impostazione orientata al titanio, GEFERTEC indica la compatibilità della piattaforma anche con alluminio e leghe a base di nichel. Questi materiali condividono l’interesse industriale per componenti di alto valore, ma presentano comportamenti di processo differenti.
Le leghe di alluminio richiedono attenzione alla formazione di ossidi, alla porosità, alla conduzione termica e alla stabilità del filo. Le leghe a base di nichel vengono impiegate in presenza di temperature elevate, corrosione o sollecitazioni severe, ma possono richiedere un controllo preciso della diluizione, delle temperature interpass e della microstruttura.
La possibilità di gestire famiglie diverse di materiali non significa che lo stesso insieme di parametri possa essere trasferito da una lega all’altra. Ogni combinazione tra materiale, geometria e applicazione richiede una procedura dedicata, comprendente prove di deposizione, analisi della microstruttura, caratterizzazione meccanica ed eventuali trattamenti successivi.
I settori ai quali si rivolge GEFERTEC
GEFERTEC colloca arcTitan soprattutto nei comparti aerospaziale ed energetico. Nell’aerospazio, la tecnologia WAAM può essere utilizzata per telai, nodi strutturali, supporti, elementi di fusoliera, componenti per motori e attrezzature produttive. L’interesse è legato sia alle dimensioni ottenibili sia al costo del titanio, che rende importante ridurre la quantità di materiale trasformata in truciolo.
Nel settore energetico, le possibili applicazioni comprendono componenti per turbine, sistemi di generazione, apparecchiature sottoposte a corrosione e parti di ricambio con tempi di approvvigionamento elevati. Le leghe a base di nichel ampliano il campo verso componenti destinati a lavorare a temperature superiori.
GEFERTEC presenta Siemens Energy come uno dei casi che dimostrano l’utilizzo del WAAM nella produzione industriale di componenti per turbine. Siemens Energy non è stata indicata come cliente o partner del progetto arcTitan, ma la collaborazione documenta l’esperienza di GEFERTEC nel trasferimento del processo dalla fase sperimentale alla produzione seriale.
L’ingresso di arcTitan in applicazioni aerospaziali o energetiche dipenderà comunque dalla qualificazione dei materiali e dei componenti. In questi settori devono essere definiti i requisiti di accettazione, le proprietà di riferimento, i controlli non distruttivi, i trattamenti termici e le modalità con cui vengono gestite le variazioni del processo.
Il ruolo di arcTitan nella gamma GEFERTEC
GEFERTEC presenta arcTitan come uno dei quattro pilastri della propria serie di macchine WAAM. arc10X costituisce la piattaforma industriale più versatile; arc80X è destinata a componenti di grandi dimensioni, con un volume massimo dichiarato fino a 8 metri cubi; arcLab è progettata per ricerca, formazione e trasferimento di competenze; arcTitan occupa il segmento dedicato alle leghe reattive e alle atmosfere controllate.
La suddivisione della gamma indica una strategia basata sulla specializzazione. Invece di concentrare ogni applicazione su un’unica macchina, GEFERTEC distingue le piattaforme in base alle dimensioni, all’ambiente di processo e al tipo di utilizzatore.
Per arcTitan, GEFERTEC segnala inoltre la possibilità di personalizzare la configurazione, selezionare la sorgente di saldatura, predisporre sistemi per lo scarico mediante gru e adottare opzioni per la sostituzione del piano di lavoro. Questi elementi sono rilevanti per l’integrazione in fabbrica, perché un sistema di grande formato deve essere valutato anche in relazione a movimentazione, sicurezza, flussi dei materiali e lavorazioni successive.
I dati che restano da conoscere
Al momento della presentazione non risultano comunicati il prezzo di arcTitan, una data precisa per le prime consegne o i nomi di aziende che stiano qualificando il sistema. GEFERTEC non ha pubblicato insieme all’annuncio tabelle complete sulle proprietà meccaniche dei materiali depositati, sui livelli di porosità, sulle tolleranze geometriche o sui risultati delle prove a fatica.
Queste informazioni saranno importanti per valutare il posizionamento della macchina rispetto ad altri sistemi WAAM per titanio. Il valore industriale di arcTitan dipenderà non soltanto dalle dimensioni e dalla velocità di deposizione, ma dalla capacità di mantenere le condizioni dichiarate lungo l’intero volume di lavoro e di riprodurre le proprietà dei componenti tra cicli diversi.
La camera sigillata, il processo al plasma e il monitoraggio integrato affrontano alcuni dei problemi più complessi della deposizione del titanio. La fase successiva sarà rappresentata dalla pubblicazione di dati applicativi, procedure qualificate e casi produttivi in grado di mostrare il comportamento della piattaforma su componenti reali.
