Nel campo della stampa 3D e della deposizione di materiali, il controllo delle gocce è un tema più importante di quanto sembri. Ogni processo che usa liquidi, aerosol, inchiostri funzionali o spray dipende dalla capacità di generare gocce della dimensione giusta, depositarle nel punto corretto e controllarne il comportamento durante l’asciugatura.
Uno studio condotto da ricercatori legati alla King Abdullah University of Science and Technology, alla Okinawa Institute of Science and Technology Graduate University e al Max Planck Institute for Polymer Research aggiunge un elemento interessante a questo quadro: una goccia d’acqua carica, posata su una superficie lubrificata, può emettere microgocce in modo periodico durante l’evaporazione, senza bisogno di un campo elettrico ad alta tensione come nei sistemi electrospray tradizionali. Il lavoro è stato pubblicato su Proceedings of the National Academy of Sciences con il titolo “Spontaneous Coulomb fissions of drops on lubricated surfaces”. Gli autori sono Marcus Lin, Peng Zhang, Aaron D. Ratschow, Oscar Li, Sankara Arunachalam e Dan Daniel.

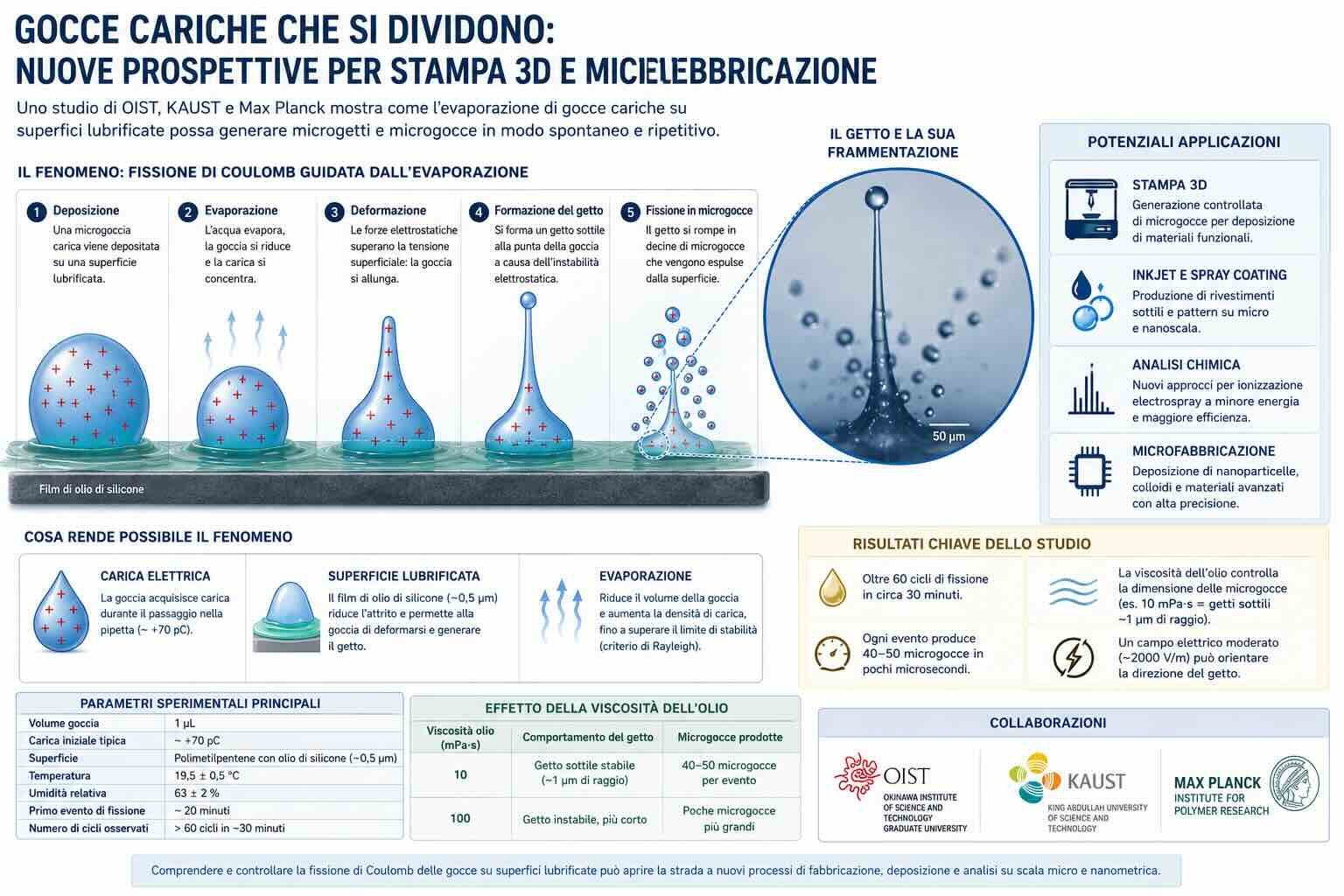

Una goccia che non si limita ad asciugarsi
L’esperimento parte da una situazione semplice: una piccola goccia d’acqua viene depositata su una superficie plastica ricoperta da un sottilissimo film di olio di silicone. La goccia non è neutra: durante il passaggio attraverso una pipetta può acquisire una carica elettrica per contatto. Nella vita di laboratorio è un fenomeno comune, ma di solito non viene osservato come parte centrale del processo.
Durante l’evaporazione, la goccia perde volume. La carica, invece, resta concentrata in un corpo sempre più piccolo. A un certo punto le forze elettrostatiche iniziano a competere con la tensione superficiale, che normalmente mantiene compatta la forma della goccia. Quando l’equilibrio si rompe, la goccia si allunga, forma una punta e da quella zona parte un microgetto che si spezza in molte goccioline più piccole.
Il fenomeno non avviene una sola volta. Nelle prove descritte nello studio, le gocce hanno prodotto più di 60 cicli di fissione nell’arco di circa 30 minuti. Ogni evento genera un getto molto sottile che si frammenta in 40-50 microgocce in tempi dell’ordine dei microsecondi.
Il collegamento con Lord Rayleigh e la fissione di Coulomb
Per capire il risultato bisogna tornare a un concetto della fisica classica. Nel 1882 Lord Rayleigh definì il limite di stabilità di una goccia elettricamente carica. Quando la repulsione tra le cariche diventa troppo forte rispetto alla tensione superficiale, la goccia non riesce più a restare stabile e va incontro alla cosiddetta fissione di Coulomb.
Questo comportamento era già stato studiato in gocce sospese o levitate, cioè gocce non appoggiate a una superficie. La novità del lavoro è l’osservazione del fenomeno in una goccia “sessile”, cioè posata su un supporto. In condizioni normali, una goccia su una superficie resta bloccata lungo la linea di contatto: il bordo aderisce al supporto e limita le deformazioni necessarie per arrivare alla fissione.
Qui entra in gioco il film di olio di silicone. Lo strato lubrificante riduce l’attrito e permette alla goccia di cambiare forma, espandersi, ritirarsi e deformarsi. Senza questa libertà di movimento, la goccia evaporerebbe in modo più uniforme e non produrrebbe i getti osservati dai ricercatori.
Perché la superficie lubrificata è decisiva
La superficie usata nel test non è un dettaglio di laboratorio, ma il cuore del fenomeno. I ricercatori hanno depositato gocce di acqua deionizzata da 1 microlitro su piastre di Petri in polimetilpentene, rivestite con un film di olio di silicone spesso circa 0,5 micrometri. La carica iniziale tipica della goccia, generata dalla pipettatura, era di circa +70 pC.
Il film di olio svolge più funzioni. Riduce il blocco della linea di contatto, consente alla goccia di deformarsi e crea un menisco attorno alla base. Questo menisco concentra il campo elettrico locale e aumenta la densità di carica nella zona in cui si formerà il getto. L’articolo riporta un’amplificazione locale di circa cinque volte, un elemento che aiuta a spiegare perché la fissione possa avvenire anche senza un generatore ad alta tensione collegato al sistema.
Il primo evento di fissione è stato osservato dopo circa 20 minuti in condizioni ambientali di 19,5 ± 0,5 °C e 63 ± 2% di umidità relativa. Dopo il primo evento, la goccia non si scarica del tutto: perde solo una piccola parte della carica e continua a evaporare, riportandosi verso il punto critico. Questo spiega il carattere ciclico del fenomeno.
Due soglie invece di una
Nelle gocce levitate, deformazione e fissione avvengono quasi insieme. In questo studio, invece, i ricercatori hanno identificato due soglie distinte. La prima, indicata come Xe = 0,25, corrisponde all’inizio dell’allungamento della goccia. La seconda, Xc = 0,26, segna l’inizio della fissione vera e propria. Tra le due fasi c’è un ritardo misurabile. Nel primo ciclo, per esempio, l’allungamento è iniziato quando il raggio della goccia era di 377 micrometri, mentre la fissione è arrivata quattro secondi dopo, a 375 micrometri.
Questo passaggio è importante per la fabbricazione. Se esiste un intervallo tra deformazione e rilascio delle microgocce, in linea di principio si può pensare a sistemi capaci di intervenire in quel breve margine: orientare il getto, raccogliere le gocce, modificare il mezzo lubrificante o regolare la geometria della superficie. Non siamo davanti a una stampante pronta all’uso, ma a un meccanismo fisico che potrebbe essere usato per processi più controllati.
Cosa c’entra con la stampa 3D
Il collegamento con la stampa 3D non riguarda la classica estrusione di plastica FDM. Qui il riferimento è alla famiglia più ampia dei processi basati su gocce, getti e deposizione controllata: inkjet funzionale, spray coating, stampa di materiali colloidali, microfabbricazione, deposizione di nanoparticelle e processi elettroidrodinamici.
Molte tecniche di stampa avanzata usano gocce microscopiche per depositare materiali su un substrato. Si pensi agli inchiostri conduttivi per elettronica stampata, alle sospensioni di nanoparticelle, ai rivestimenti sottili o alla fabbricazione di strutture su scala micro e nanometrica. In questi casi, dimensione della goccia, direzione del getto e distribuzione del materiale contano quanto la chimica dell’inchiostro.
La ricerca mostra che il comportamento di una goccia carica su una superficie lubrificata può essere regolato agendo sulla viscosità dell’olio. Con olio di silicone da 10 mPa·s, le tensioni capillari ed elettriche producono un getto con raggio di circa 1 micrometro, che si spezza in 40-50 microgocce. Con olio da 100 mPa·s, la viscosità ostacola il getto sottile e porta alla formazione di poche gocce secondarie più grandi.
Questo significa che il mezzo circostante non è solo un supporto passivo. Può diventare una manopola di controllo per variare la dimensione delle microgocce prodotte. Per processi di stampa, rivestimento o deposizione fine, questa è la parte più interessante.
Il ruolo di un campo elettrico debole
Lo studio indica anche che un campo elettrico esterno moderato, intorno a 2000 V/m, può orientare la direzione del getto. Non si tratta dei campi intensi usati nei sistemi electrospray tradizionali, ma di un livello sufficiente a dare una preferenza direzionale al rilascio delle microgocce.
Per una possibile applicazione produttiva, il punto non è solo far avvenire la fissione, ma controllare dove vanno le gocce. Una sorgente casuale di microgocce è interessante per la fisica, ma poco utile per costruire pattern o rivestimenti. Se la direzione può essere allineata, anche solo in modo parziale, si apre la possibilità di raccogliere o depositare il materiale in modo più ordinato.
Electrospray, analisi chimica e processi a minore energia
Uno dei campi citati dai ricercatori è la ionizzazione electrospray, tecnica molto usata in chimica analitica e spettrometria di massa. Nei sistemi convenzionali, una tensione elevata serve a generare uno spray di gocce cariche. Man mano che le gocce diventano più piccole, gli ioni possono essere separati e analizzati.
Il meccanismo osservato da OIST e dagli altri partner mostra che la fissione di Coulomb può essere innescata anche dall’evaporazione e dalla concentrazione della carica, senza un apporto iniziale di energia elevata. Questo non sostituisce automaticamente gli strumenti electrospray esistenti, ma suggerisce una direzione per tecniche più semplici o meno energivore in contesti specifici.
Lo stesso principio potrebbe interessare anche inkjet printing e spray coating, due settori in cui il controllo della goccia è centrale. Nel primo caso si cerca di depositare materiale in modo localizzato; nel secondo si punta a rivestire superfici con uniformità, spessore controllato e spreco ridotto.
Non una macchina, ma una base scientifica
È importante non trasformare lo studio in un annuncio di prodotto. Non esiste ancora una macchina commerciale basata su questo principio, né una linea di stampa 3D pronta a usare gocce che “esplodono” per costruire componenti. Il lavoro è una ricerca sperimentale sulla fisica delle gocce cariche.
Il valore sta nel fatto che un fenomeno considerato soprattutto in gocce sospese viene osservato e misurato su una superficie. Questo porta la fissione di Coulomb più vicino ai processi reali, perché molti sistemi industriali lavorano proprio con gocce appoggiate, depositate o in interazione con un substrato. Le gocce non restano isolate nello spazio: toccano superfici, evaporano, lasciano residui, trasportano particelle e formano pattern.
Per la stampa 3D e la microfabbricazione, la domanda diventa: si può usare questa instabilità in modo controllato? Si possono caricare gocce contenenti nanoparticelle, polimeri, precursori chimici o materiali funzionali? Si può regolare il lubrificante per ottenere una distribuzione dimensionale utile? Si può guidare il getto verso un substrato di raccolta?
Le organizzazioni coinvolte
La ricerca è partita alla King Abdullah University for Science and Technology, nota come KAUST, ed è proseguita durante il passaggio del laboratorio di Dan Daniel alla Okinawa Institute of Science and Technology Graduate University, indicata come OIST. Marcus Lin, primo autore del lavoro, è poi entrato alla University of Tokyo come assistant professor. Tra le affiliazioni citate compare anche il Max Planck Institute for Polymer Research, attraverso la presenza di Aaron D. Ratschow tra gli autori.
Il gruppo di Dan Daniel lavora sulla fisica delle gocce e dei materiali soffici. OIST identifica la ricerca all’interno della Droplet and Soft Matter Unit, un’unità dedicata a fenomeni che, pur partendo da sistemi apparentemente semplici, hanno ricadute su microfluidica, rivestimenti, interfacce e processi industriali.
Perché interessa alla manifattura additiva
Nella manifattura additiva si parla spesso di laser, polveri metalliche, filamenti e resine. Ma una parte importante del futuro della stampa 3D passa anche da processi a goccia: deposizione di inchiostri conduttivi, stampa di sensori, biofabbricazione, rivestimenti funzionali, microstrutture, dispositivi lab-on-chip e materiali ibridi.
In questi ambiti, non serve sempre depositare grandi quantità di materiale. A volte serve depositarne pochissimo, ma nel posto giusto e con dimensione controllata. Una microgoccia può contenere particelle, molecole, precursori o cellule. Se si riesce a controllare il modo in cui viene generata e indirizzata, si possono costruire superfici funzionali e microarchitetture con un livello di controllo diverso rispetto ai processi a spruzzo tradizionali.
La fissione guidata dall’evaporazione potrebbe offrire un modo alternativo per generare microgocce cariche. Non necessariamente per sostituire inkjet o electrospray, ma per affiancarli in nicchie dove servono processi semplici, sensibilità alla superficie, bassa energia o generazione locale di goccioline.
I limiti da tenere presenti
Lo studio usa gocce d’acqua, superfici lubrificate e condizioni sperimentali controllate. Passare da questo a un processo industriale richiede molte verifiche. Bisogna capire come si comportano liquidi più complessi, inchiostri con particelle, soluzioni polimeriche, solventi diversi dall’acqua e materiali che lasciano residui solidi dopo l’evaporazione.
C’è poi il tema della ripetibilità. Un sistema di stampa deve generare gocce con dimensioni e traiettorie controllate per migliaia o milioni di cicli. Il fenomeno osservato è periodico, ma non basta: serve una finestra di processo stabile, compatibile con materiali reali e con superfici di lavoro progettate per la raccolta o la deposizione.
Anche la presenza dell’olio di silicone va valutata. In un processo produttivo, il lubrificante può aiutare a controllare la goccia, ma può anche contaminare il materiale depositato o interferire con l’adesione al substrato. Per alcune applicazioni questo potrebbe essere accettabile; per altre, come elettronica o dispositivi medicali, servirebbero soluzioni molto pulite e validate.
Una direzione utile per capire meglio i processi a goccia
Il risultato più concreto, per ora, è una migliore comprensione della fisica delle gocce cariche su superfici lubrificate. Il fatto che una goccia possa attraversare decine di cicli di fissione, perdendo solo una piccola parte della propria carica a ogni evento, mostra un regime diverso da quello delle gocce levitate. Nelle gocce su superficie, ogni fissione rimuove circa il 2% della carica, molto meno rispetto a valori intorno al 25% riportati per le gocce levitate. Questo aiuta a spiegare perché il fenomeno possa ripetersi così a lungo.
Per chi lavora in stampa 3D, rivestimenti e microfabbricazione, il messaggio è semplice: la superficie non è solo il luogo in cui il materiale si deposita. Può partecipare attivamente alla generazione, alla deformazione e alla frammentazione delle gocce. Cambiare viscosità del lubrificante, carica iniziale, umidità, temperatura o campo elettrico può modificare il risultato.
Una ricerca da seguire, non da trasformare in prodotto prima del tempo
Lo studio su fissione di Coulomb e gocce evaporanti non promette una nuova stampante 3D pronta per il mercato. Offre però un meccanismo fisico che può diventare utile per tecniche di deposizione più fini, sistemi electrospray a minore energia, rivestimenti e processi in cui la dimensione delle microgocce è parte del controllo produttivo.
Il passaggio successivo sarà sperimentare con liquidi funzionali, particelle e materiali realmente utili alla fabbricazione. Solo allora si capirà se il fenomeno potrà diventare una tecnologia di processo o resterà soprattutto un risultato importante per la fluidodinamica.
Per la manifattura additiva, il valore sta nella direzione: non sempre l’innovazione nasce da una nuova macchina o da un nuovo materiale. A volte nasce dalla comprensione di un comportamento fisico di base, come una goccia che evapora, si carica, si deforma e rilascia microgocce in modo controllabile.
