Una domanda di brevetto cinese descrive una macchina capace di passare dalla stampa 3D FFF alla scrittura o al disegno con penna senza richiedere all’utente di smontare e rimontare manualmente la testina. Il documento è identificato come CN122058536A ed è assegnato a Zhengzhou Gukate CNC Technology Co., Ltd.
L’idea non è quella di aggiungere una semplice staffa porta-penna a una stampante 3D esistente. Il punto centrale del brevetto è un meccanismo di cambio utensile pensato per ospitare due funzioni diverse: un estrusore per la stampa 3D a filamento e un sistema di bloccaggio per penna, pennarello o strumento di scrittura. La macchina può quindi usare la stessa struttura di movimento per due attività: depositare plastica fusa strato dopo strato oppure tracciare linee su una superficie piana.
Per il mercato desktop non è un concetto del tutto nuovo. Da anni esistono macchine ibride che combinano stampa 3D, incisione laser, taglio leggero, fresatura CNC o plotter. Il punto critico, però, è quasi sempre lo stesso: cambiare utensile richiede tempo, attenzione e tarature. Se l’utente deve svitare una testina, scollegare cavi, montare un supporto e rifare gli offset, la funzione multifunzione rischia di restare inutilizzata. Il brevetto di Zhengzhou Gukate sembra voler risolvere proprio questa parte pratica.
Il cuore del sistema: un cambio utensile rotante

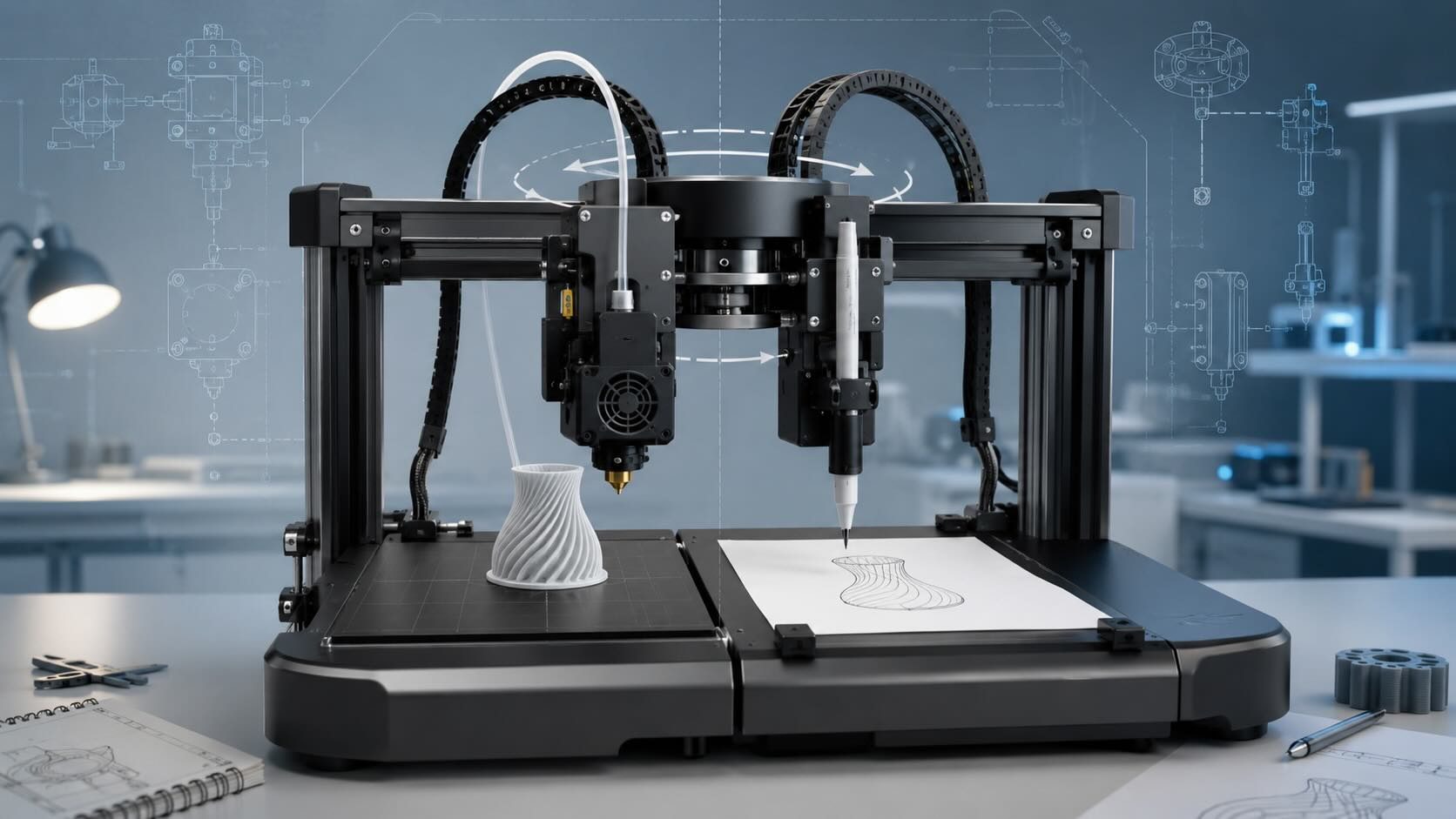

La macchina descritta nel brevetto usa un gruppo di cambio utensile montato sul telaio. Questo gruppo comprende una sede rotante azionata da un motore. Sulla sede sono collocati due supporti separati: uno dedicato alla testina di estrusione e uno al morsetto per la penna. Quando la macchina deve cambiare modalità di lavoro, il gruppo ruota e porta nella posizione corretta l’utensile richiesto.
A questo punto entra in gioco un meccanismo di presa, descritto come un sistema di serraggio pneumatico. Il morsetto afferra il supporto dell’estrusore oppure quello della penna, lo sgancia dalla sua posizione di parcheggio e lo rende disponibile per il movimento lungo gli assi della macchina. In questo modo l’utente non deve intervenire fisicamente sulla testina.
La logica è simile a quella dei toolchanger, ma applicata a una macchina a basso costo e con due funzioni molto semplici. Da una parte c’è l’hotend per fondere e depositare il filamento; dall’altra c’è un utensile passivo, cioè la penna, che richiede controllo di posizione e pressione ma non riscaldamento o alimentazione del materiale.
Perché unire stampa 3D e scrittura
Una stampante 3D FFF e un plotter hanno più cose in comune di quanto sembri. Entrambi usano movimenti controllati sugli assi X e Y. Entrambi seguono percorsi generati da software. Entrambi lavorano su coordinate e traiettorie. La differenza è nel modo in cui il materiale arriva sulla superficie: nel primo caso il materiale è un filamento termoplastico fuso, nel secondo caso è inchiostro, grafite o pigmento trasferito tramite una punta.
Questa somiglianza rende naturale l’idea di condividere la stessa piattaforma meccanica. Una stampante 3D possiede già telaio, motori, guide, piano di lavoro, elettronica e sistema di controllo. Aggiungere una penna significa sfruttare un’infrastruttura già presente per una seconda attività. Per scuole, laboratori didattici, piccoli uffici tecnici e maker, una macchina del genere potrebbe occupare meno spazio e ridurre il numero di dispositivi sul banco.
Le applicazioni possibili sono diverse. Una macchina ibrida potrebbe disegnare su carta, creare schemi, tracciare sagome, scrivere etichette, marcare fogli per attività didattiche, produrre grafiche leggere o preparare guide di montaggio. Potrebbe anche essere usata in flussi misti, per esempio stampando un piccolo oggetto e poi aggiungendo testi, riferimenti o indicazioni su un supporto piano. Il brevetto, però, sembra concentrarsi soprattutto sulla scrittura e sul disegno su superficie piana, più che sulla marcatura diretta di oggetti tridimensionali già stampati.
Una meccanica pensata per precisione più che per velocità
Il documento descrive una struttura con telaio di supporto, piano riscaldato, sistema di sollevamento sull’asse Z e movimentazione sugli assi X e Y. Il piano di stampa viene indicato come parte del sistema di sollevamento Z, con azionamento a vite e guide verticali. Anche gli assi X e Y vengono descritti come meccanismi a vite.
Questa scelta è interessante. Nel mondo delle stampanti 3D consumer molte macchine puntano su cinghie e architetture veloci, come CoreXY o bed-slinger ad alta accelerazione. Una vite, invece, tende a favorire controllo e ripetibilità, anche se può limitare la velocità rispetto a sistemi più rapidi. Per un plotter, questo compromesso può avere senso: quando si scrive o si disegna, non serve solo spostare rapidamente la testina, ma mantenere una pressione coerente e una traiettoria pulita.
Una penna non lavora come un ugello. Un hotend deve mantenere temperatura, flusso e distanza corretta dal piano. Una penna deve toccare la superficie con una forza sufficiente a scrivere, ma non tale da piegare la punta, graffiare il supporto o bloccare il movimento. Per questo la gestione dell’asse Z diventa importante. Anche pochi decimi di millimetro possono fare la differenza tra una linea chiara, una linea interrotta o una punta troppo schiacciata.
Il problema vero: non la penna, ma il cambio utensile
Aggiungere una penna a una stampante 3D è una modifica semplice per molti utenti esperti. Esistono supporti stampabili, modelli open source e progetti maker che trasformano una stampante in plotter. Il limite è l’esperienza richiesta: bisogna montare il supporto, regolare l’altezza, preparare il file, impostare correttamente il percorso e spesso disattivare funzioni pensate per l’estrusione.
Il brevetto di Zhengzhou Gukate prova a spostare questa operazione dentro la macchina. L’utente non dovrebbe più trattare la penna come un accessorio da montare, ma come un utensile parcheggiato nella piattaforma. Quando serve, il sistema lo prende. Quando non serve, lo lascia nella sua sede. È un approccio più vicino a una macchina multifunzione progettata fin dall’inizio, non a una stampante modificata dopo l’acquisto.
Questo è il punto più importante del brevetto. La funzione plotter di per sé non è complessa. La difficoltà commerciale è renderla abbastanza comoda da essere usata davvero. Se il cambio richiede attrezzi, l’utente lo farà una o due volte e poi smetterà. Se la macchina cambia da sola utensile, la funzione può diventare parte del flusso di lavoro quotidiano.
Il confronto con le macchine multifunzione già presenti sul mercato
Il settore ha già esempi noti di piattaforme ibride. Snapmaker ha costruito buona parte della propria identità sulle macchine modulari 3-in-1, con stampa 3D, incisione laser e fresatura CNC leggera. La logica Snapmaker è quella del modulo intercambiabile: la stessa base meccanica viene usata per lavorazioni diverse, cambiando la testa operativa.
Anche Bambu Lab ha spinto in questa direzione con la serie H2, dove stampa 3D, incisione laser, taglio digitale e plotter vengono integrati in una piattaforma più orientata al prosumer. In quel caso il sistema è parte di un ecosistema software e hardware più ampio, con funzioni di allineamento, camera e gestione dei percorsi.
Prusa Research, con la Original Prusa XL, lavora invece su un altro tipo di cambio utensile: non una macchina ibrida plotter-stampante, ma una stampante 3D con più testine indipendenti per gestire materiali, colori e ugelli diversi. Il tema è comunque collegato: la comodità del cambio utensile è diventata uno dei modi principali per aumentare le possibilità delle macchine desktop e semi-professionali.
Il brevetto di Zhengzhou Gukate si colloca in una fascia diversa. Non sembra puntare a una piattaforma complessa con più estrusori, laser, lama e automazioni avanzate. L’obiettivo pare più semplice: una macchina economica che possa stampare in 3D e scrivere senza richiedere operazioni manuali complicate. Questa semplicità può essere un vantaggio, soprattutto se il prodotto dovesse arrivare in ambienti scolastici o domestici.
A cosa potrebbe servire in pratica
Una macchina del genere potrebbe interessare le scuole perché unisce due attività didattiche: fabbricazione digitale e disegno tecnico. Gli studenti potrebbero stampare un oggetto e usare la stessa macchina per disegnare sagome, scrivere annotazioni o preparare materiali grafici. In un laboratorio con budget limitato, avere una sola piattaforma per più esercizi può essere utile.
Potrebbe essere interessante anche per piccoli artigiani e maker. Un utente potrebbe produrre supporti, dime, scatole, alloggiamenti o oggetti decorativi e poi usare la funzione di scrittura per preparare etichette, schemi o disegni collegati al progetto. Non sostituirebbe un plotter professionale o una macchina per marcatura industriale, ma coprirebbe una fascia leggera di utilizzi.
C’è poi il settore degli uffici tecnici e dei laboratori di prototipazione. Una macchina ibrida potrebbe tracciare maschere, riferimenti, quote semplificate o sagome di controllo. In questi casi la precisione del movimento conta più della velocità. Una piattaforma a vite, se realizzata bene, potrebbe essere adeguata per lavori dove conta il posizionamento.
I limiti da considerare
Una domanda di brevetto non è un prodotto commerciale. Non ci sono dati su volume di stampa, prezzo, velocità, software, materiali supportati, precisione dichiarata o disponibilità sul mercato. Non sappiamo se Zhengzhou Gukate CNC Technology porterà questa soluzione in produzione, se la licenzierà o se resterà solo un documento brevettuale.
Ci sono anche limiti tecnici da risolvere. Il primo riguarda la calibrazione tra estrusore e penna. Ogni utensile ha una punta diversa, un’altezza diversa e un punto di lavoro diverso. La macchina deve sapere con precisione dove si trova l’ugello e dove si trova la punta della penna. Se l’offset non è gestito bene, il disegno non sarà allineato al piano o alla stampa.
Il secondo limite riguarda la pressione della penna. Una penna a sfera, un pennarello, una matita e un liner tecnico non richiedono la stessa forza. Un sistema troppo rigido può creare linee irregolari o danneggiare la superficie. Per una funzione plotter convincente servirebbe un minimo di compensazione elastica o una regolazione semplice dell’altezza.
Il terzo punto è il software. La stampa 3D usa slicer, temperatura, estrusione, retrazione, pareti, riempimenti e supporti. Il disegno usa percorsi 2D, velocità, sollevamento penna e gestione dei tratti. Una macchina ibrida deve rendere semplice il passaggio tra questi due linguaggi. Se l’utente deve usare troppi programmi o modificare manualmente il G-code, il vantaggio del cambio automatico si riduce.
Perché il brevetto è comunque interessante
Il valore del brevetto non sta nel fatto che una stampante 3D possa disegnare. Questo è già possibile. Il valore sta nella ricerca di una soluzione meccanica semplice per rendere il cambio utensile più accessibile. Nel desktop making, spesso la differenza tra una funzione utile e una funzione dimenticata è la comodità d’uso.
Molti utenti comprano macchine multifunzione attratti dall’idea di fare più cose con un solo dispositivo, ma poi usano solo la funzione principale. Il motivo è pratico: ogni cambio richiede tempo, prove e regolazioni. Una macchina che riduce questi passaggi può rendere più credibile l’approccio ibrido.
Zhengzhou Gukate CNC Technology sembra puntare su una risposta meccanica relativamente semplice: supporti separati, rotazione del gruppo utensile, posizionamento in sede e presa automatica. Non è una soluzione pensata per competere con toolchanger complessi a cinque testine o con piattaforme industriali. È più vicina a una macchina da banco per utenti che vogliono stampare e disegnare senza trasformare ogni cambio in una piccola operazione di manutenzione.
Un segnale più ampio per il desktop making
Il brevetto arriva in un momento in cui il mercato desktop si sta muovendo verso macchine più complete. La sola stampa 3D non basta più a distinguere un prodotto. I produttori lavorano su automazione, calibrazione, multicolore, cambio utensile, incisione, taglio, scansione e integrazione software. L’utente non cerca soltanto una macchina che estruda plastica, ma un sistema che permetta di passare dall’idea al pezzo con meno ostacoli.
In questo scenario, la combinazione tra stampante 3D e plotter può sembrare meno appariscente di un laser o di una fresatrice CNC. Però ha un vantaggio: è più sicura, più economica e più adatta ad ambienti educativi. Una penna non richiede aspirazione dei fumi, protezioni laser o utensili rotanti. Per molte scuole e case, questo può essere un punto importante.
La domanda è se una macchina del genere avrebbe spazio commerciale. Potrebbe non interessare chi vuole soltanto stampare pezzi tecnici. Potrebbe invece avere senso per chi lavora con progetti creativi, attività didattiche, disegno, etichette, modelli, sagome e piccoli oggetti personalizzati. Il successo dipenderebbe meno dall’idea in sé e più dalla qualità dell’esecuzione: cambio preciso, software semplice, calibrazione automatica e prezzo coerente.
Una soluzione da osservare, non un prodotto da attendere
Per ora CN122058536A va letto come documento tecnico e non come annuncio commerciale. Non ci sono immagini di un prodotto finito, non ci sono preordini, non ci sono specifiche ufficiali e non ci sono indicazioni sulla distribuzione. Tuttavia il brevetto mostra una direzione chiara: rendere più pratico l’uso di utensili diversi su una piattaforma desktop.
La stampa 3D consumer ha già superato la fase in cui bastava aggiungere funzioni sulla carta. Oggi gli utenti chiedono macchine che funzionino con meno interventi manuali. Una stampante 3D che diventa plotter può avere senso solo se il cambio è rapido, ripetibile e gestito dalla macchina. Il brevetto di Zhengzhou Gukate parte proprio da questo problema.
Non è detto che diventi un prodotto. Ma l’idea fotografa bene una tendenza: le macchine da scrivania per la fabbricazione digitale stanno diventando meno specializzate e più orientate al flusso di lavoro completo. Stampare, disegnare, incidere, tagliare o marcare sono attività diverse, ma tutte dipendono dalla stessa base: movimento controllato, software, utensile adatto e una meccanica abbastanza precisa da rendere il risultato ripetibile.
