La produzione additiva di componenti ceramici sta entrando in settori nei quali la ripetibilità non è un requisito accessorio. Impianti medicali, dispositivi dentali, isolatori elettrici, componenti aerospaziali, parti per motori e attrezzature destinate alla lavorazione dei semiconduttori richiedono materiali con proprietà prevedibili e processi capaci di fornire risultati confrontabili tra laboratori, stabilimenti e sistemi di stampa differenti.
Uno degli ostacoli principali non riguarda però la progettazione delle stampanti o lo sviluppo di nuove ceramiche. Il problema si trova a monte, nella misurazione delle sospensioni utilizzate come materia prima.

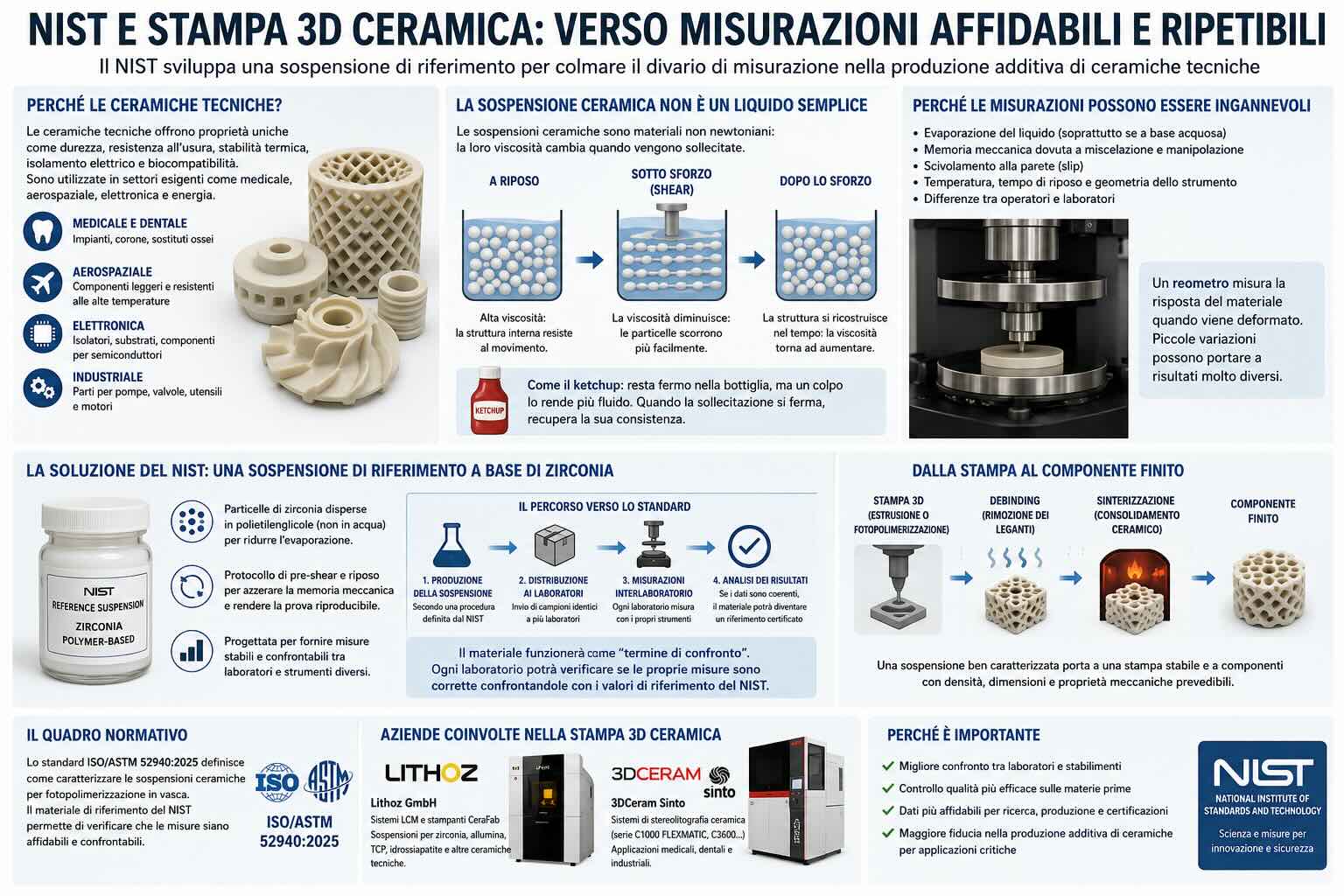

Il National Institute of Standards and Technology, indicato con l’acronimo NIST, sta sviluppando una sospensione ceramica di riferimento a base di zirconia. Il materiale è stato progettato per aiutare laboratori e produttori a controllare il funzionamento dei reometri, gli strumenti impiegati per misurare il comportamento di paste e fluidi sottoposti a deformazione.
Il gruppo di ricerca comprende gli scienziati del NIST Russell Maier, Ran Tao e Samuel Hales. Il loro obiettivo è creare un campione con proprietà reologiche sufficientemente stabili e riproducibili da poter essere utilizzato come termine di confronto comune.
Perché le ceramiche tecniche interessano l’industria
Le ceramiche tecniche non devono essere confuse con i materiali impiegati per stoviglie, piastrelle o oggetti decorativi. Si tratta di composti progettati per offrire specifiche proprietà meccaniche, termiche, elettriche o biologiche.
L’allumina, o ossido di alluminio, presenta elevata durezza, resistenza all’usura, stabilità alle alte temperature e buone capacità di isolamento elettrico. La zirconia, o ossido di zirconio, combina resistenza meccanica, tenacità e compatibilità con diverse applicazioni medicali e dentali. Materiali come il nitruro di silicio e il carburo di silicio possono invece essere utilizzati in condizioni caratterizzate da temperature elevate, attrito, corrosione o forti sollecitazioni.
I metodi produttivi tradizionali, come pressatura, stampaggio a iniezione, estrusione e lavorazione meccanica, rimangono essenziali per la produzione di grandi serie. Possono però diventare costosi quando il componente presenta canali interni, strutture reticolari, geometrie personalizzate o volumi di produzione ridotti.
La stampa 3D permette di costruire forme che sarebbero difficili da ottenere mediante stampi o utensili convenzionali. Il vantaggio geometrico non elimina tuttavia la necessità di controllare tutte le fasi del processo, dalla preparazione della materia prima fino alla rimozione del legante e alla sinterizzazione.
La materia prima non è un semplice liquido
Molti processi di stampa 3D ceramica utilizzano una sospensione composta da particelle solide disperse in acqua, resina o altri componenti polimerici. Nel settore questa miscela viene spesso definita slurry, sospensione o barbottina.
Il suo comportamento è più complesso rispetto a quello di un liquido come l’acqua o l’olio. Una sospensione ceramica può diventare meno viscosa quando viene sottoposta a una forza, per poi recuperare gradualmente la consistenza iniziale quando la sollecitazione viene rimossa.
Questo comportamento viene definito non newtoniano. Il NIST lo descrive attraverso il confronto con il ketchup: il prodotto rimane fermo nella bottiglia, ma un colpo o una pressione possono ridurne temporaneamente la viscosità e facilitarne la fuoriuscita.
Per la stampa 3D questa proprietà deve essere controllata con precisione. Una pasta destinata all’estrusione deve scorrere attraverso l’ugello senza richiedere pressioni eccessive. Una volta depositata, deve però sostenere il proprio peso e quello degli strati successivi. Se rimane troppo fluida, la geometria si deforma. Se oppone una resistenza eccessiva, il materiale può interrompere il flusso, ostruire l’ugello o generare una deposizione irregolare.
Estrusione e fotopolimerizzazione richiedono proprietà diverse
Nella stampa per estrusione di pasta, spesso indicata come direct ink writing, il materiale viene spinto attraverso un ugello seguendo un percorso programmato. La sospensione deve ridurre la propria viscosità durante il passaggio nell’ugello e recuperare consistenza dopo la deposizione.
Diventano quindi importanti parametri come la tensione di snervamento, cioè la forza minima necessaria per avviare il flusso, il comportamento shear-thinning e il tempo impiegato dalla pasta per ricostruire la propria struttura interna.
La fotopolimerizzazione in vasca segue una logica differente. Aziende come Lithoz GmbH e 3DCeram Sinto utilizzano sistemi nei quali una resina contenente particelle ceramiche viene solidificata in modo selettivo mediante luce.
Dopo la formazione di uno strato, la sospensione deve ridistribuirsi sulla superficie della vasca per consentire l’esposizione successiva. Una viscosità troppo alta può rallentare questo ricoprimento e creare disomogeneità. Una viscosità troppo bassa può invece favorire la sedimentazione delle particelle, modificando la composizione del materiale durante la costruzione.
La formulazione deve inoltre contenere una quantità elevata di fase ceramica. Una maggiore concentrazione di particelle può contribuire a ottenere una densità finale più alta e a limitare il ritiro durante la sinterizzazione. L’aumento del carico solido, però, tende anche ad aumentare la viscosità e a rendere più difficile la lavorazione.
La progettazione dello slurry è quindi un compromesso tra fluidità, stabilità, capacità di fotopolimerizzazione, contenuto ceramico e comportamento nelle fasi termiche successive.
Perché le misurazioni con il reometro possono essere ingannevoli
Il reometro misura la risposta di un materiale mentre viene deformato. In una configurazione comune, una piccola quantità di sospensione viene posizionata tra due superfici. Una delle due ruota mentre lo strumento registra la forza necessaria per mantenere il movimento.
L’operazione sembra semplice, ma il risultato può essere condizionato da numerosi fattori.
Le sospensioni a base acquosa possono perdere liquido durante la preparazione e la prova. Anche una variazione limitata della quantità di acqua modifica la concentrazione delle particelle e, di conseguenza, la viscosità.
Il materiale può inoltre conservare una memoria delle sollecitazioni ricevute. Il prelievo, la miscelazione, il trasferimento con una spatola e il posizionamento sul reometro alterano temporaneamente la struttura interna della sospensione. Due operatori possono quindi ottenere valori diversi pur utilizzando campioni provenienti dallo stesso contenitore.
Un’altra fonte di errore è lo scivolamento alla parete. In questo caso il campione non viene deformato in modo uniforme tra le superfici del reometro. Si forma invece uno strato più scorrevole vicino alla parete, facendo apparire il materiale meno viscoso di quanto sia nella realtà.
Anche la temperatura, il tempo di riposo, la geometria dello strumento, la distanza tra le superfici e la velocità con cui viene applicata la deformazione possono modificare il dato finale.
Senza un campione di controllo, un laboratorio può avere difficoltà a stabilire se una differenza derivi dalla materia prima, dalla procedura, dall’operatore o dallo strumento.
La sospensione di riferimento sviluppata dal NIST
Per affrontare questo problema, il NIST ha preparato una sospensione composta da particelle di zirconia disperse in un liquido polimerico. La formulazione è stata scelta per fornire letture ripetibili e per ridurre alcune delle variazioni tipiche delle sospensioni commerciali.
Al posto dell’acqua, il gruppo di Russell Maier, Ran Tao e Samuel Hales ha utilizzato polietilenglicole. Questa sostanza evapora molto meno facilmente dell’acqua ed è presente anche in prodotti di uso comune, comprese alcune formulazioni cosmetiche.
La minore volatilità aiuta a mantenere costante la composizione del campione durante la conservazione, la preparazione e la misurazione. Non elimina tutti i problemi reologici, ma riduce una fonte importante di variabilità.
Il NIST ha inoltre definito una procedura per cancellare, per quanto possibile, la memoria meccanica del materiale. Prima della misurazione, il campione viene sottoposto a una deformazione controllata, chiamata pre-shear, che ne riduce la viscosità e rende più uniforme lo stato iniziale. Il materiale viene poi lasciato a riposo per un intervallo prestabilito.
In questo modo ogni prova dovrebbe iniziare da condizioni confrontabili. La sequenza è fondamentale: utilizzare lo stesso materiale senza applicare lo stesso protocollo non garantirebbe risultati equivalenti.
Dal campione sperimentale a un materiale riconosciuto
La sospensione sviluppata dal NIST non è ancora un materiale di riferimento standard pienamente certificato. Il passaggio successivo consiste nell’organizzazione di uno studio interlaboratorio.
Campioni preparati secondo la stessa procedura saranno inviati a laboratori differenti, che effettueranno le misurazioni con i propri strumenti e operatori. I ricercatori confronteranno i risultati per valutare quanto le letture siano riproducibili al di fuori del laboratorio nel quale è nata la formulazione.
Se i valori convergeranno entro intervalli accettabili, sarà possibile assegnare proprietà e incertezze al materiale. Un laboratorio potrà quindi misurare il campione del NIST e confrontare il proprio risultato con il valore di riferimento.
Una differenza significativa potrebbe indicare un problema di calibrazione, una procedura non adeguata, uno scivolamento alle pareti o condizioni di prova non controllate. Il materiale funzionerebbe quindi come strumento diagnostico, non come semplice materia prima per la stampa.
Il rapporto con lo standard ISO/ASTM 52940:2025
Il lavoro del NIST si inserisce in un quadro normativo che sta diventando più definito. Lo standard ISO/ASTM 52940:2025 riguarda la caratterizzazione delle sospensioni ceramiche utilizzate nella produzione additiva mediante fotopolimerizzazione in vasca.
Il documento considera parametri come contenuto solido, viscosità dinamica, distribuzione dimensionale delle particelle, composizione chimica e stabilità della dispersione. Include inoltre indicazioni per il campionamento e la preparazione delle sospensioni prima delle prove.
Lo standard e il materiale di riferimento del NIST svolgono funzioni complementari. ISO e ASTM International definiscono quali caratteristiche devono essere misurate e come strutturare la caratterizzazione. Il NIST punta a fornire un campione con valori noti, utile per verificare che gli strumenti e i laboratori producano risultati confrontabili.
Questa distinzione è importante. Un metodo scritto può descrivere una procedura corretta, ma non garantisce da solo che ogni reometro stia misurando nello stesso modo. Un materiale di riferimento permette di controllare la qualità della misura attraverso un confronto concreto.
Il problema della ripetibilità per Lithoz GmbH e 3DCeram Sinto
Il controllo delle sospensioni è rilevante per produttori di sistemi e materiali come Lithoz GmbH e 3DCeram Sinto.
Lithoz GmbH sviluppa la tecnologia Lithography-based Ceramic Manufacturing e la famiglia di stampanti CeraFab. Il catalogo dell’azienda comprende sospensioni a base di allumina, zirconia, zirconia rinforzata con allumina, fosfato tricalcico e idrossiapatite.
Ogni formulazione deve essere compatibile con i parametri ottici e meccanici del sistema di stampa. Cambiamenti nella viscosità o nella dispersione possono influenzare il ricoprimento degli strati, la profondità di polimerizzazione, la precisione geometrica e l’uniformità del pezzo verde.
3DCeram Sinto utilizza processi di stereolitografia ceramica e propone sistemi destinati sia alla ricerca sia alla produzione. La C1000 FLEXMATIC, per esempio, è progettata per la fabbricazione seriale e per l’integrazione in linee parzialmente automatizzate.
L’automazione può controllare movimentazione, esposizione, pulizia e gestione dei cicli. Non può però compensare completamente una materia prima caratterizzata in modo scorretto. Se due lotti presentano proprietà reologiche differenti, gli stessi parametri di macchina possono produrre risultati diversi.
Una metrologia condivisa permetterebbe a Lithoz GmbH, 3DCeram Sinto, ai loro fornitori e ai clienti industriali di descrivere le sospensioni attraverso dati più confrontabili.
Le conseguenze sulle fasi di debinding e sinterizzazione
La stampa è soltanto una parte del processo. Il componente appena prodotto, chiamato pezzo verde, contiene ancora polimeri, leganti e altri additivi. Questi componenti devono essere eliminati attraverso il debinding prima che le particelle ceramiche vengano consolidate mediante sinterizzazione.
Se la distribuzione delle particelle non è uniforme, durante il debinding possono formarsi tensioni, vuoti o percorsi irregolari per la fuoriuscita dei prodotti di decomposizione. Un ciclo troppo rapido può provocare crepe, rigonfiamenti o delaminazioni.
Durante la sinterizzazione il componente si ritira. L’entità del ritiro dipende anche dal contenuto solido e dall’omogeneità della sospensione iniziale. Una variazione non rilevata nella materia prima può quindi trasformarsi in un errore dimensionale o in una differenza di densità nel pezzo finito.
La misurazione reologica non consente da sola di prevedere ogni difetto. Fornisce però informazioni indispensabili per collegare la formulazione del materiale al comportamento in stampa e alle trasformazioni termiche successive.
Applicazioni medicali: occorre distinguere tra le diverse ceramiche
Il settore medicale è uno dei campi nei quali la ripetibilità assume maggiore importanza. Lithoz GmbH lavora con materiali come LithaBone TCP, basato su fosfato tricalcico, e LithaBone HA, basato su idrossiapatite. Questi materiali possono essere utilizzati per produrre strutture porose progettate in funzione dell’anatomia del paziente.
3DCeram Sinto ha sviluppato applicazioni per impianti cranici, mandibolari, sostituti ossei e dispositivi realizzati mediante stereolitografia ceramica. L’azienda collabora inoltre con G. Surgiwear Ltd. su attività di ricerca e sviluppo relative a impianti cranici, gabbie intervertebrali e sostituti ossei.
Non tutte le ceramiche medicali svolgono la stessa funzione. La zirconia e l’allumina possono essere utilizzate per componenti permanenti grazie alla loro resistenza e biocompatibilità. Il fosfato tricalcico può essere progettato per essere gradualmente riassorbito e sostituito da nuovo tessuto osseo. L’idrossiapatite presenta una composizione affine alla componente minerale dell’osso ed è utilizzata in applicazioni osteoconduttive.
Non è quindi corretto affermare che qualunque impianto ceramico si integri con il tessuto meglio di un impianto in titanio. Il risultato dipende dal materiale, dalla porosità, dalla geometria, dalla posizione anatomica, dai carichi e dalla risposta biologica del paziente.
La possibilità di misurare e qualificare con maggiore precisione la sospensione iniziale resta comunque essenziale. Nei dispositivi medicali, una variazione del materiale può influire sulla dimensione dei pori, sulla densità, sulla resistenza e sul comportamento durante il trattamento termico.
Un’infrastruttura di misura per la produzione su scala industriale
La proposta del NIST non consiste in una stampante più veloce o in una nuova composizione destinata direttamente alla vendita industriale. Il progetto riguarda l’infrastruttura di misura necessaria per rendere credibili i dati prodotti dalla filiera.
Con un materiale di riferimento, i produttori potrebbero verificare i reometri prima di accettare un nuovo lotto. I fornitori di sospensioni potrebbero confrontare i risultati ottenuti in stabilimenti diversi. I centri di ricerca potrebbero pubblicare dati più facilmente riproducibili. Le imprese che operano in ambito medicale, aerospaziale o elettronico potrebbero documentare con maggiore chiarezza il controllo delle materie prime.
Il materiale sviluppato dal NIST non risolverà da solo tutte le difficoltà della stampa 3D ceramica. Rimarranno da controllare dispersione, sedimentazione, esposizione luminosa, adesione tra strati, debinding, ritiro, porosità e sinterizzazione.
Potrebbe però eliminare un’incertezza di base: il dubbio che due laboratori, pur dichiarando la stessa viscosità, stiano in realtà osservando comportamenti differenti.
Per portare la produzione additiva ceramica dalle applicazioni specialistiche a processi industriali qualificati, non bastano materiali performanti e macchine automatizzate. Occorrono misure affidabili, procedure condivise e strumenti capaci di dimostrare che la materia prima utilizzata oggi si comporta come quella qualificata in precedenza.
