La U.S. Navy sta usando la manifattura additiva per risolvere un problema molto concreto: sostituire un componente non più disponibile del Boiler Combustion Monitoring System, il sistema di monitoraggio della combustione installato su alcune navi a propulsione a vapore.

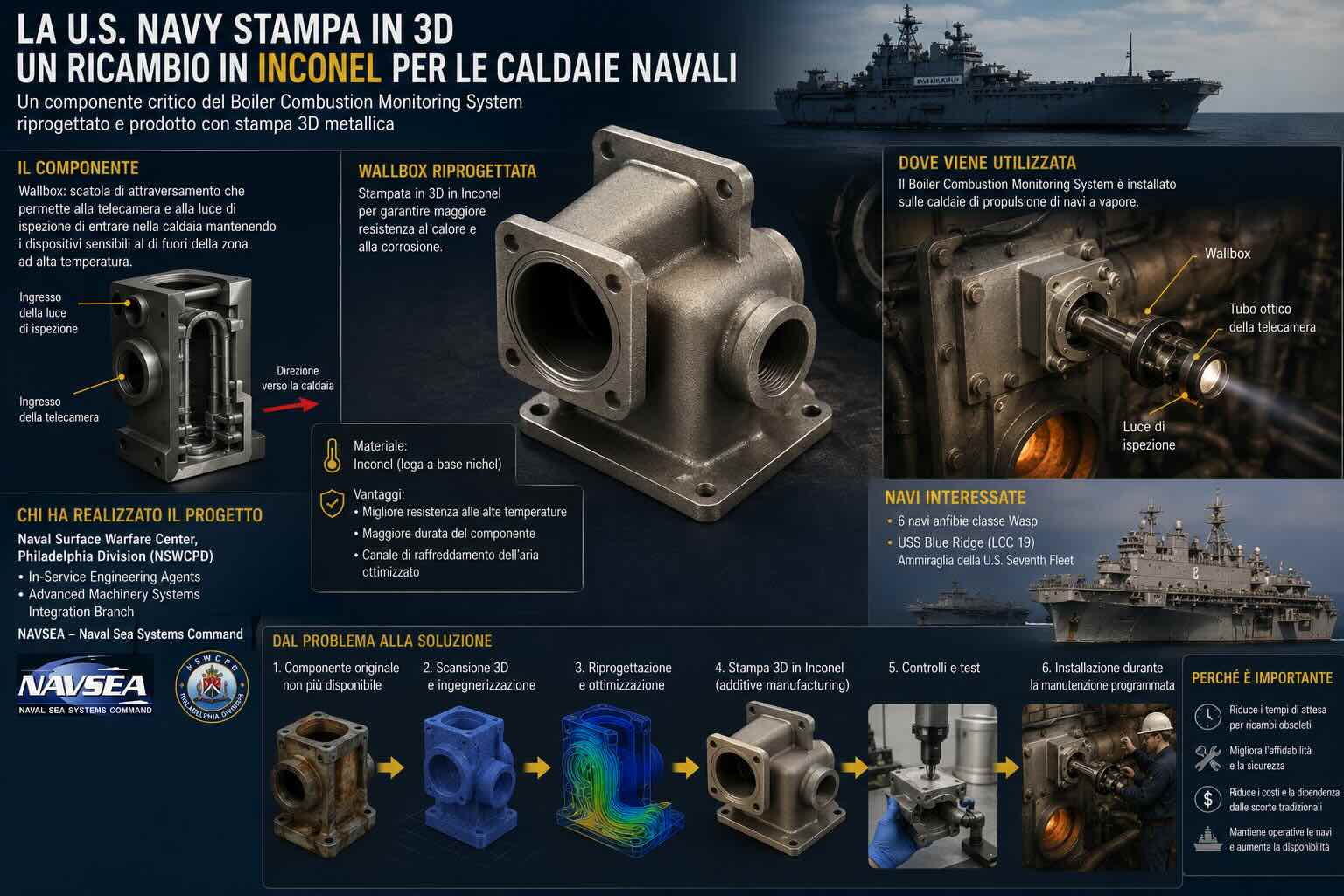

Il lavoro riguarda una “wallbox”, cioè una scatola di attraversamento che permette a un tubo ottico della telecamera e a una luce di ispezione di entrare nella zona della caldaia, mantenendo però la telecamera e la sorgente luminosa fuori dall’involucro esposto alle temperature più alte. È un componente poco appariscente, ma essenziale per consentire all’equipaggio di osservare l’interno della fornace della caldaia e verificare le condizioni prima dell’accensione dei bruciatori.
Il progetto è condotto dal Naval Surface Warfare Center, Philadelphia Division, spesso indicato con la sigla NSWCPD, all’interno della struttura tecnica di NAVSEA, il Naval Sea Systems Command. In particolare, sono coinvolti gli In-Service Engineering Agents e l’Advanced Machinery Systems Integration Branch. I nomi citati dalla Marina sono Karen Dunlevy-Miller, responsabile del Propulsion, Power & Auxiliary Machinery Systems Department del NSWCPD, e Ramazan Meta, Steam Systems In-Service Engineering Agent e Alteration Installation Team manager.
Perché serve una wallbox in una caldaia navale
In una caldaia di propulsione, il controllo visivo della combustione non è un dettaglio secondario. Gli operatori devono poter controllare che non vi sia carburante non bruciato sul fondo della fornace prima di riaccendere i bruciatori. Se una fiamma si spegne e il combustibile si accumula su superfici calde, il carburante può vaporizzare e creare una condizione pericolosa al momento della riaccensione.
Il Boiler Combustion Monitoring System serve proprio a questo: fornire immagini e illuminazione all’interno della caldaia, senza esporre direttamente la telecamera e la lampada alle condizioni della camera di combustione. La wallbox crea il passaggio protetto tra l’esterno e l’interno della fornace. Deve quindi resistere al calore, mantenere l’allineamento delle parti ottiche, consentire il passaggio dei componenti di ispezione e contribuire alla protezione termica dell’insieme.
Quando un pezzo di questo tipo non è più disponibile tramite i canali di fornitura tradizionali, il problema non è soltanto acquistare un ricambio. Bisogna garantire che il componente possa essere installato su navi operative, che sia compatibile con il sistema esistente, che possa sopportare l’ambiente termico e che non introduca nuovi rischi.
Il problema dei ricambi obsoleti sulle piattaforme navali
Le navi militari restano in servizio per decenni. Nel corso della loro vita cambiano fornitori, materiali, normative, catene di approvvigionamento e disponibilità dei componenti. Un pezzo progettato anni prima può diventare difficile da reperire, anche se la nave che lo utilizza deve continuare a operare.
Questo è uno dei campi in cui la stampa 3D metallica sta diventando interessante per la difesa e per il settore navale. Non perché ogni pezzo possa essere stampato senza verifiche, ma perché la produzione additiva permette di ripartire dal modello digitale, riprodurre o migliorare un componente e ridurre la dipendenza da scorte ormai esaurite o da fornitori che non producono più quel particolare.
Nel caso della wallbox del Boiler Combustion Monitoring System, la Marina non sta semplicemente copiando il componente precedente. Il NSWCPD ha scelto di usare la manifattura additiva anche per ripensare alcuni aspetti della geometria e del materiale.
La modifica principale: più spazio per il raffreddamento ad aria
Uno dei limiti della wallbox precedente riguarda il passaggio dell’aria di raffreddamento. Secondo le informazioni diffuse dal NSWCPD, la geometria originaria restringeva troppo il flusso d’aria attraverso l’assieme. Questo flusso è importante perché aiuta a proteggere i componenti della telecamera della fornace e riduce il rischio di danni o deformazioni della wallbox.
La nuova versione aumenta lo spazio destinato al passaggio dell’aria. In termini pratici, l’obiettivo è migliorare la dissipazione del calore e ridurre le sollecitazioni termiche su un componente che lavora vicino a una zona molto calda. È un esempio chiaro di come la stampa 3D possa essere usata non solo per rifare un pezzo mancante, ma per correggere una debolezza funzionale del progetto precedente.
In una lavorazione tradizionale, modificare canali, passaggi interni, spessori e geometrie può diventare costoso o poco pratico, soprattutto se il lotto è piccolo. Con la produzione additiva, alcune modifiche geometriche diventano più accessibili, perché il componente nasce direttamente da un file digitale e non richiede necessariamente nuovi stampi o attrezzaggi complessi.
Perché il nuovo componente sarà prodotto in Inconel
La wallbox originaria era realizzata in acciaio al carbonio. Per la versione aggiornata, gli ingegneri hanno scelto l’Inconel, una famiglia di superleghe a base nichel utilizzata in applicazioni ad alta temperatura. La scelta è coerente con l’ambiente di lavoro: calore, cicli termici, possibili fenomeni di ossidazione e necessità di mantenere stabilità meccanica.
L’Inconel è noto nel settore aerospaziale, energetico, chimico e navale per la capacità di conservare buone proprietà in condizioni più severe rispetto a molti acciai convenzionali. Non tutte le leghe Inconel sono uguali, e la Marina non ha indicato pubblicamente quale grado specifico verrà usato per questa wallbox. Il dato rilevante è il passaggio da un acciaio al carbonio a una lega a base nichel più adatta a temperature elevate.
Questa scelta dovrebbe aumentare la durabilità del pezzo e la sua vita utile. Il vantaggio non va letto solo come maggiore resistenza del materiale. In un componente installato su una nave, una vita utile più lunga può significare meno sostituzioni, meno interventi durante la manutenzione, minore rischio di indisponibilità del sistema e migliore gestione delle scorte.
Un’applicazione concreta della stampa 3D metallica nella manutenzione navale
Il caso della wallbox è interessante perché non riguarda un prototipo dimostrativo o un componente pensato per una nuova nave, ma un ricambio destinato a piattaforme già in servizio. Questo è uno degli scenari più realistici per la crescita della produzione additiva nel settore militare e navale: riparare, sostituire, aggiornare e mantenere operative macchine complesse che hanno cicli di vita molto lunghi.
La stampa 3D consente di lavorare su lotti piccoli, parti fuori produzione e componenti che non giustificano la riapertura di una linea produttiva tradizionale. Nel settore navale questo può ridurre tempi morti e dipendenza da magazzini centralizzati, anche se ogni parte critica deve comunque passare da qualifiche, prove, controlli e procedure di approvazione.
Non basta stampare il pezzo perché il pezzo sia automaticamente idoneo all’uso. Per un componente esposto a temperature elevate e installato su una nave militare servono verifiche dimensionali, controlli metallurgici, prove meccaniche, valutazioni sul comportamento termico, tracciabilità del materiale e procedure di installazione. Il valore della stampa 3D sta nel rendere possibile il percorso, non nel saltare le verifiche.
Dove verranno installate le wallbox aggiornate
Il Boiler Combustion Monitoring System è installato sulle caldaie di propulsione delle sei navi anfibie classe Wasp interessate da questa configurazione e sulla USS Blue Ridge (LCC 19), ammiraglia della U.S. Seventh Fleet. Si tratta quindi di unità importanti per la flotta, non di applicazioni marginali.
Le navi classe Wasp sono grandi unità anfibie progettate per supportare operazioni con elicotteri, mezzi da sbarco, Marines e velivoli a decollo corto e atterraggio verticale. La USS Blue Ridge, invece, ha un ruolo di comando e controllo per la Settima Flotta statunitense. Su piattaforme di questo tipo, la disponibilità degli impianti di bordo incide direttamente sulla capacità operativa.
Secondo il piano comunicato, dopo test e produzione, gli In-Service Engineering Agents del NSWCPD supporteranno l’installazione delle nuove wallbox durante periodi programmati di manutenzione delle navi. Questo è un punto importante: l’inserimento avviene nei cicli di manutenzione previsti, non come sostituzione improvvisata.
NAVSEA, NSWCPD e il ruolo dell’ingegneria di supporto
NAVSEA è il comando della Marina statunitense che si occupa dei sistemi navali, dalla progettazione al mantenimento in servizio. Il Naval Surface Warfare Center, Philadelphia Division lavora su sistemi di macchinario navale, propulsione, energia, sistemi ausiliari, materiali, supporto logistico e ingegneria per navi di superficie e sottomarini non nucleari.
Questo spiega perché il progetto non sia stato presentato come semplice esercizio di stampa 3D. Il punto è l’integrazione tra ingegneria di supporto, gestione dell’obsolescenza e produzione additiva. Quando un componente non si trova più, l’ente tecnico deve capire se conviene cercare un fornitore alternativo, ricostruire il pezzo con metodi tradizionali, riprogettarlo o usare la stampa 3D.
Nel caso della wallbox, la scelta della manifattura additiva offre due vantaggi nello stesso progetto: superare l’assenza del ricambio e migliorare il progetto con una geometria più adatta al raffreddamento.
Che cosa dice questo caso sul futuro dei ricambi militari
Il caso della U.S. Navy conferma una tendenza già visibile in molti settori industriali: la stampa 3D metallica trova spazio quando il valore del componente non dipende dal numero di pezzi prodotti, ma dalla disponibilità, dalla funzione e dal tempo necessario per riportare un sistema in condizioni operative.
In un contesto commerciale, un ricambio obsoleto può fermare una macchina. In un contesto navale, può complicare la disponibilità di una nave. Per questo le forze armate guardano alla produzione additiva come strumento per ridurre la vulnerabilità delle catene di fornitura e gestire meglio l’invecchiamento delle piattaforme.
Non significa che ogni nave diventerà una fabbrica galleggiante né che ogni ricambio sarà stampato a bordo. Molte parti continueranno a essere prodotte con metodi convenzionali. Ma per componenti fuori produzione, pezzi con geometrie migliorabili, piccoli lotti e materiali ad alte prestazioni, la stampa 3D può diventare uno strumento pratico.
Un piccolo pezzo, ma un esempio molto utile
La wallbox del Boiler Combustion Monitoring System non è il componente più visibile di una nave. Non è un motore, non è un’arma, non è un sistema elettronico avanzato. È però un esempio utile perché mostra dove la stampa 3D metallica può avere un impatto concreto: nei punti in cui manutenzione, sicurezza, calore, obsolescenza e disponibilità dei ricambi si incontrano.
La U.S. Navy non sta usando l’additive manufacturing per fare una copia qualsiasi di un pezzo non più disponibile. Sta sfruttando il passaggio al digitale per riprogettare il componente, aumentare il passaggio dell’aria di raffreddamento e passare a un materiale più adatto all’ambiente operativo.
È proprio questa combinazione a rendere il progetto interessante per chi segue la produzione additiva: non la stampa 3D come scorciatoia, ma come strumento di ingegneria per mantenere in servizio sistemi complessi, migliorare parti esistenti e ridurre i problemi legati a ricambi che il mercato non fornisce più.
