La scansione 3D non riguarda soltanto la stampa 3D o il reverse engineering di piccoli componenti. In molti casi diventa uno strumento di misura, controllo qualità e manutenzione, soprattutto quando il pezzo da analizzare è grande, pesante o difficile da spostare. Il caso di METALNOX, azienda spagnola specializzata in eliche, assi e sistemi di propulsione nautica, mostra bene questo passaggio: portare la metrologia 3D direttamente sul banco di riparazione, invece di adattare il lavoro dell’officina ai limiti degli strumenti di misura tradizionali.
METALNOX opera a Maiorca e lavora nel settore metallurgico e nautico dal 1987. L’azienda interviene su propulsori per imbarcazioni da diporto, yacht, navi commerciali e applicazioni professionali, con attività che comprendono riparazione, equilibratura, revisione geometrica, saldatura, trattamenti termici, lucidatura e verifica degli assi di trasmissione. In un settore di questo tipo, la forma dell’elica non è un dettaglio estetico: basta una deviazione della pala, una variazione del passo o un assottigliamento locale per introdurre vibrazioni, perdita di efficienza, aumento dei consumi e usura prematura della linea di propulsione.
Per affrontare questi controlli in modo più completo, METALNOX ha adottato la serie FreeScan Combo di SHINING 3D, uno scanner 3D portatile pensato per applicazioni metrologiche. La case study coinvolge anche SICNOVA, realtà attiva nella distribuzione e integrazione di tecnologie 3D, e si inserisce in un contesto più ampio in cui strumenti come TrueProp e Propscan vengono utilizzati per analizzare geometria, passo e parametri delle eliche secondo criteri tecnici consolidati.
Il problema: misurare bene un pezzo difficile da movimentare
Un’elica navale può essere pesante, ingombrante e delicata. Quando arriva in officina per una revisione o una riparazione, spesso presenta deformazioni causate da urti, cavitazione, usura, corrosione o funzionamento in condizioni non ottimali. Prima di intervenire bisogna capire dove il pezzo è fuori tolleranza, quanto è cambiato il profilo delle pale e quali lavorazioni servono per riportarlo entro specifica.
I metodi tradizionali permettono di misurare punti o sezioni precise, ma non sempre restituiscono una visione completa della superficie. Un controllo basato solo su raggi, dime o misurazioni localizzate può essere sufficiente per alcune verifiche, ma rischia di non evidenziare deformazioni distribuite, variazioni progressive di spessore o difetti che interessano zone intermedie della pala.
C’è poi un aspetto pratico. Se un’elica deve essere spostata dal banco di riparazione a un banco di misura dedicato, servono gru, personale, tempo e attenzione. Ogni movimentazione aumenta il rischio di urti, graffi o errori di posizionamento. In un’officina che lavora su più commesse, questo passaggio diventa un collo di bottiglia: non è solo una questione di precisione, ma anche di organizzazione del lavoro.
Perché usare uno scanner 3D in officina

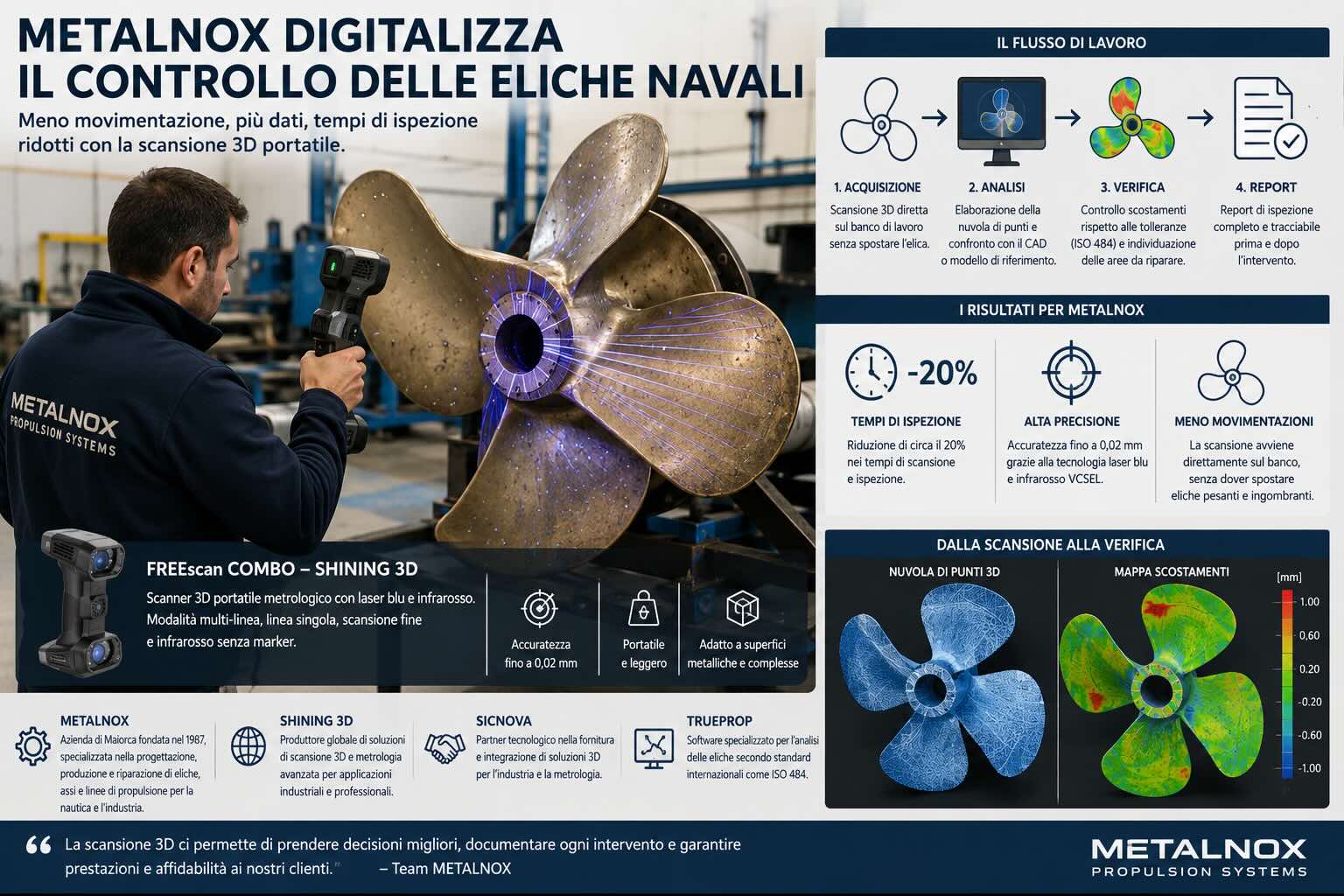

Con uno scanner 3D portatile, la logica cambia. Il pezzo può essere acquisito direttamente dove si trova, senza doverlo trasferire su una postazione separata. L’operatore scansiona la superficie dell’elica e genera una nuvola di punti o una mesh digitale, cioè una rappresentazione tridimensionale dell’oggetto reale.
Questa copia digitale permette di analizzare la geometria nel suo insieme. Non si guarda più soltanto a una serie di punti scelti in anticipo, ma all’intera forma della pala. Per le eliche, questo significa poter controllare profilo, bordo d’attacco, bordo d’uscita, passo, corda, eventuali deformazioni e continuità della superficie.
Il vantaggio non è sostituire l’esperienza del tecnico, ma darle più dati. La competenza dell’operatore resta decisiva per interpretare il danno, scegliere la sequenza di riparazione e valutare il risultato finale. La scansione 3D aggiunge però una base misurabile e documentabile, utile anche nel rapporto con il cliente.
FreeScan Combo: laser blu, infrarosso e accuratezza metrologica
La serie FreeScan Combo di SHINING 3D è progettata per unire portabilità e misurazione industriale. Il dispositivo utilizza sorgenti a laser blu e luce infrarossa VCSEL, una combinazione utile quando si lavora su superfici metalliche, riflettenti o complesse. Nel caso delle eliche, la superficie può presentare zone lucidate, curvature accentuate, bordi sottili e aree danneggiate: non è quindi un oggetto semplice da acquisire con strumenti generici.
Lo scanner dispone di più modalità operative. La modalità multi-linea serve per acquisire rapidamente superfici ampie; la modalità a sette linee parallele aiuta sui dettagli fini; la linea singola è indicata per zone strette, cavità o aree difficili; la modalità infrarossa consente scansioni rapide senza marker su pezzi ricchi di caratteristiche geometriche.
Secondo le specifiche di SHINING 3D, la serie FreeScan Combo può raggiungere un’accuratezza fino a 0,02 mm. Per un’applicazione come la verifica di un’elica, questo dato è rilevante perché piccole variazioni geometriche possono avere effetti sul comportamento in acqua. Una pala non bilanciata o con passo non uniforme può generare vibrazioni, perdita di spinta, rumore e maggiore carico meccanico su assi, supporti e cuscinetti.
Dal controllo puntuale alla lettura completa della pala
Il passaggio più interessante è la possibilità di osservare l’elica come volume tridimensionale completo. Nei controlli tradizionali, la verifica può concentrarsi su posizioni radiali o sezioni specifiche, secondo procedure legate a standard come ISO 484. Sono riferimenti fondamentali, ma non sempre bastano a descrivere l’intero stato del componente.
Con la scansione 3D, METALNOX può confrontare una pala con un modello di riferimento, individuare aree fuori tolleranza e documentare la condizione iniziale e finale. Questo è utile prima della riparazione, per decidere dove intervenire, e dopo la riparazione, per dimostrare che la geometria è stata recuperata.
La scansione può anche aiutare a individuare difetti meno evidenti. Un assottigliamento graduale, una deformazione non localizzata o una perdita di simmetria tra pale possono essere difficili da valutare con strumenti manuali. Una mappa tridimensionale rende questi fenomeni più leggibili e permette di trasformare l’ispezione in un processo più tracciabile.
Meno movimentazione, meno tempi morti
Uno dei benefici pratici è la riduzione delle movimentazioni interne. Se l’elica resta sul banco di riparazione durante la verifica, l’officina evita passaggi aggiuntivi con gru o attrezzature di sollevamento. Questo non elimina tutte le fasi manuali, ma riduce un punto critico del flusso di lavoro.
Nel caso METALNOX, l’introduzione dello scanner ha portato a una riduzione di circa il 20% nei tempi legati alla scansione e all’ispezione. Il dato va letto nel contesto dell’officina: non significa che ogni riparazione diventi automaticamente più breve nella stessa misura, perché saldature, trattamenti, raddrizzamenti, lucidature ed equilibrature seguono tempi propri. Significa però che la fase di acquisizione e valutazione geometrica può diventare più rapida, meno invasiva e più semplice da integrare nel lavoro quotidiano.
Per un cliente, questo può tradursi in valutazioni più rapide, preventivi più fondati e tempi di fermo inferiori. Nel settore nautico, soprattutto per yacht e imbarcazioni professionali, il fermo macchina ha un costo. Ridurre l’incertezza sulle tempistiche di diagnosi può essere importante quanto ridurre il tempo della singola lavorazione.
Riparazione, equilibratura e verifica secondo standard
Il lavoro su un’elica non finisce con la scansione. Dopo la diagnosi possono entrare in gioco raddrizzamento delle pale, saldatura, ricostruzione di materiale, trattamenti termici post-saldatura, modifica del passo, equilibratura dinamica e finitura superficiale.
METALNOX dichiara l’uso di procedure di saldatura approvate da Lloyd’s Register e attività di equilibratura dinamica ad alta velocità. Nella manutenzione delle eliche, l’equilibratura è un passaggio cruciale: anche se la geometria appare corretta, una distribuzione non uniforme delle masse può generare vibrazioni durante la rotazione. La scansione 3D non sostituisce l’equilibratura, ma può migliorare la comprensione della geometria prima e dopo l’intervento.
Gli strumenti digitali possono inoltre dialogare con software di analisi dedicati. Nel settore delle eliche, piattaforme come TrueProp permettono di interrogare mesh STL e ricavare informazioni su passo, corda, profilo pala e posizioni radiali legate alle verifiche ISO 484. Questo tipo di flusso rende più facile trasformare una scansione in un report tecnico, cioè in un documento utile per officina, cliente e controllo qualità.
Un caso vicino alla stampa 3D, anche se non è stampa 3D
Questa applicazione non è additive manufacturing in senso stretto. Non si sta stampando una nuova elica, né si sta depositando materiale con un processo additivo. Il collegamento con la stampa 3D sta però nel flusso digitale: acquisire una geometria reale, trasformarla in dati 3D, confrontarla, archiviarla e usarla per prendere decisioni tecniche.
Sono gli stessi passaggi che entrano in molti processi di reverse engineering, ricostruzione CAD, manutenzione avanzata e preparazione a eventuali riparazioni additive. In futuro, dati di questo tipo potrebbero servire anche come base per interventi ibridi, dove una parte danneggiata viene prima acquisita, poi riparata tramite lavorazioni tradizionali o tecniche di deposizione controllata, e infine verificata con una nuova scansione.
Per questo il caso METALNOX è interessante anche per chi segue la manifattura additiva. Mostra come il valore del 3D non sia soltanto nella produzione di un oggetto, ma anche nella capacità di misurarlo, capirlo e riportarlo dentro un processo tecnico controllato.
Il ruolo delle aziende coinvolte
METALNOX è il centro applicativo del caso: l’azienda usa la scansione 3D per migliorare il controllo delle eliche e ridurre la complessità della movimentazione in officina. SHINING 3D fornisce la tecnologia di acquisizione, con la serie FreeScan Combo. SICNOVA compare come realtà coinvolta nella costruzione e diffusione della case study. TrueProp rappresenta invece un esempio di software specializzato nel collegare scansioni 3D e analisi tecnica delle eliche.
L’aspetto più concreto è l’integrazione nel flusso esistente. Un’officina non adotta uno scanner solo perché è più moderno di un calibro o di una dima. Lo adotta se riduce attriti operativi, se non obbliga a ricostruire da zero le procedure e se permette di ottenere dati più utili senza rallentare il lavoro. Nel caso di METALNOX, la portabilità dello strumento sembra essere il punto chiave: la misura va al pezzo, non il pezzo alla misura.
Una direzione chiara per la manutenzione navale
La digitalizzazione dell’ispezione non elimina il lavoro manuale, la competenza metallurgica o la conoscenza del comportamento in acqua di una nave. Anzi, li rende più importanti, perché i dati devono essere letti e trasformati in interventi corretti.
Il valore della scansione 3D sta nella possibilità di costruire una memoria tecnica del componente: come era l’elica prima della riparazione, quali zone erano fuori tolleranza, come è cambiata dopo l’intervento, quali misure sono state recuperate e quali aspetti richiedono monitoraggio. Per officine come METALNOX, questo significa passare da una verifica basata su punti isolati a una lettura più ampia della geometria.
In un settore dove vibrazioni, consumi e affidabilità dipendono da dettagli millimetrici, la possibilità di acquisire un’elica in 3D direttamente sul banco di lavoro è un passo pratico verso controlli più rapidi, documentabili e coerenti con le esigenze della manutenzione navale moderna.
