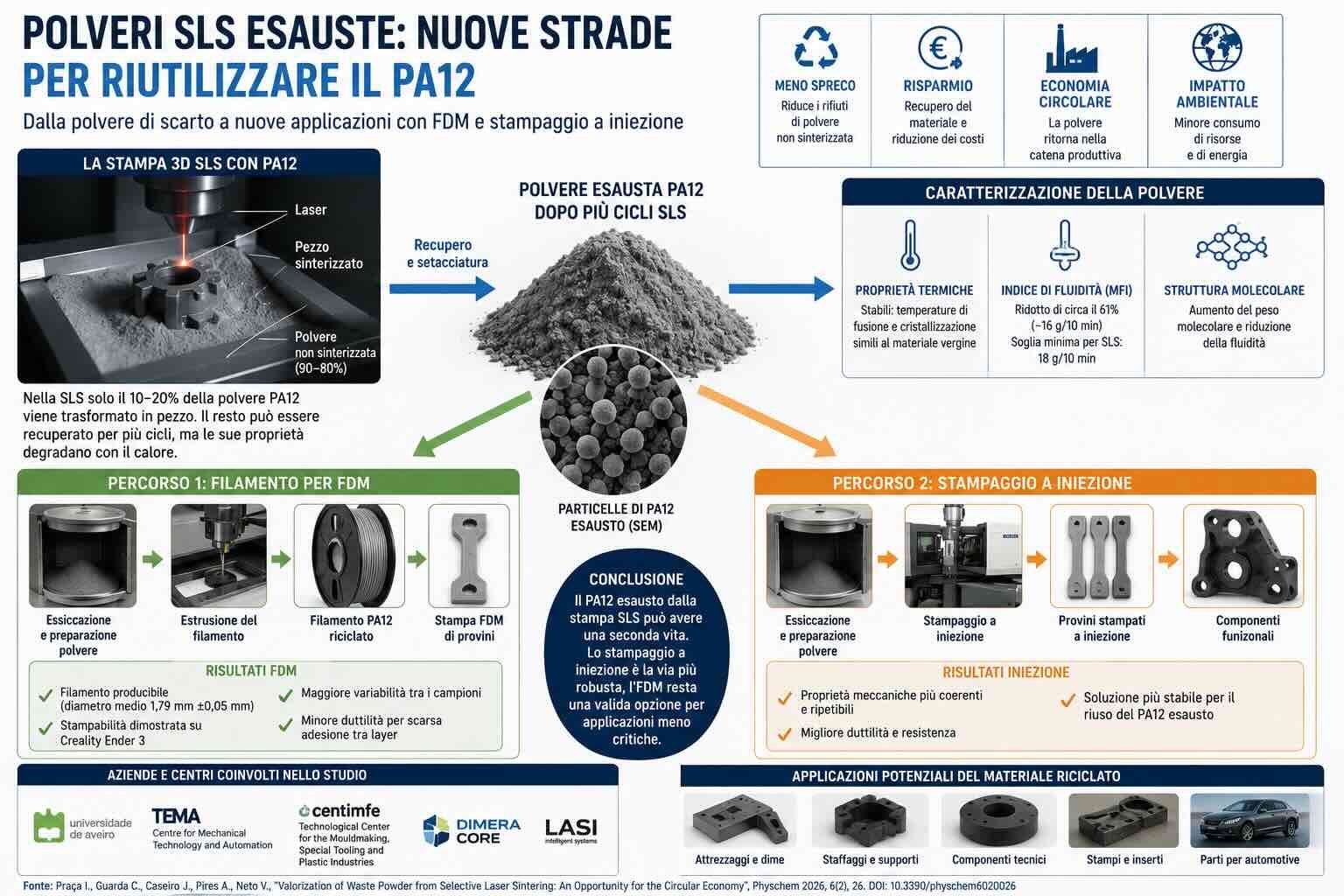

La sinterizzazione laser selettiva, nota come SLS, è una delle tecnologie più usate per produrre parti funzionali in polimero senza supporti dedicati. Il letto di polvere sostiene il pezzo durante la costruzione e permette geometrie difficili da ottenere con altri processi. Questo vantaggio porta però con sé un problema pratico: alla fine della stampa resta una grande quantità di polvere non sinterizzata.
Una parte di quella polvere può essere setacciata, miscelata con materiale vergine e reintrodotta nel ciclo produttivo. Ma non può essere riutilizzata all’infinito. Il calore del processo modifica il materiale, riduce la fluidità, cambia il comportamento in fusione e può peggiorare qualità superficiale, ripetibilità e proprietà meccaniche dei pezzi. Uno studio pubblicato il 2 maggio 2026 su Physchem affronta proprio questo punto: capire se la polvere PA12 scartata dalla SLS possa essere trasformata in una risorsa per altri processi, in particolare FDM e stampaggio a iniezione.
Lo studio, intitolato “Valorization of Waste Powder from Selective Laser Sintering: An Opportunity for the Circular Economy”, è firmato da Inês Praça, Cátia Guarda, João Caseiro, Ana Pires e Victor Neto. Le affiliazioni citate includono TEMA – Centre for Mechanical Technology and Automation dell’University of Aveiro, CENTIMFE – Technological Center for the Mouldmaking, Special Tooling and Plastic Industries, Dimera Core Lda. e LASI – Intelligent Systems Associate Laboratory.
Il problema: nella SLS solo una parte della polvere diventa pezzo
Nel processo SLS, il materiale più comune è la poliammide 12, o PA12, scelta per resistenza, stabilità dimensionale, comportamento meccanico e bassa sensibilità all’umidità rispetto ad altri polimeri. Secondo lo studio, il PA12 può costare circa 100 euro al chilogrammo, mentre solo il 10–20% della polvere caricata nel sistema viene trasformato nel pezzo finale. Il resto resta nel letto di costruzione come materiale non sinterizzato, esposto per ore a temperature vicine al punto di fusione.
Questa esposizione termica non lascia il materiale identico a prima. La polvere non fusa non è stata colpita direttamente dal laser, ma ha comunque vissuto l’intero ciclo termico della macchina. In condizioni di calore prolungato e basso ossigeno, le catene molecolari del PA12 possono modificarsi, con aumento del peso molecolare e riduzione della fluidità. Il risultato è una polvere che può sembrare ancora utilizzabile, ma che risponde in modo diverso quando viene stesa, riscaldata e fusa.
Per questo gli operatori SLS lavorano con il cosiddetto refresh rate, cioè una quota di polvere nuova da aggiungere alla polvere recuperata. Sinterit, in una guida tecnica dedicata al tema, spiega che il PA12 richiede spesso un rinfresco nell’ordine del 20–30%, anche se il valore cambia in base al materiale, alla macchina, alla densità di riempimento e al ciclo termico subito dalla polvere.
Il refresh riduce lo spreco, ma non lo elimina. Dopo vari cicli, una parte del materiale non è più adatta a garantire la qualità richiesta in SLS. È qui che entra in gioco il concetto di “valorizzazione”: non forzare la polvere esausta a rientrare nello stesso processo, ma cercare applicazioni dove le sue proprietà residue siano ancora sufficienti.
Il materiale testato: PA12 DuraForm ProX PA di 3D Systems
La ricerca ha usato DuraForm ProX PA, una poliammide prodotta da 3D Systems per applicazioni SLS. La polvere analizzata aveva subito in media tre cicli SLS ed era stata scartata seguendo criteri visivi di degrado superficiale, una pratica comune in ambiente industriale quando la polvere non garantisce più il risultato atteso.
Questo dettaglio è utile perché lo studio non parte da un materiale “pulito” degradato artificialmente in laboratorio, ma da una polvere arrivata a fine vita secondo una logica di produzione reale. I ricercatori non hanno aggiunto materiale vergine, fibre, cariche minerali o additivi correttivi: l’obiettivo era capire se il PA12 non sinterizzato potesse essere lavorato così com’è, senza una nuova formulazione.
Nel lavoro compaiono anche diversi strumenti e marchi tecnici. La caratterizzazione termica è stata condotta con un sistema TA Instruments Discovery DSC250, l’indice di fluidità con un plastometro Göttfert MI-3, le immagini SEM/EDS con apparecchiatura Hitachi TM4000 Plus. Per lo stampaggio a iniezione è stato usato un mini-iniettore HAAKE MiniJet II, mentre per il filamento FDM sono stati citati NOZTEK PRO FILAMENT EXTRUDER, sistema FILAFAB, controllo di diametro Mitutoyo e stampa su Creality Ender 3 con Ultimaker Cura 5.3.0.
Questi nomi non vanno interpretati tutti come partner industriali del progetto. Alcuni sono fornitori di materiali o strumenti usati nei test. L’azienda più direttamente collegata agli autori è Dimera Core Lda., poiché Cátia Guarda, João Caseiro e Ana Pires risultano impiegati da questa società nella dichiarazione sui conflitti di interesse.
Cosa succede alla polvere PA12 dopo i cicli SLS
I test termici hanno mostrato che la polvere scartata conserva temperature di fusione e cristallizzazione abbastanza vicine a quelle del PA12 vergine. Questo significa che, in linea di principio, il materiale può ancora essere lavorato usando finestre termiche simili. Non è quindi un rifiuto plastico completamente degradato o incompatibile con processi termoplastici.
Il problema principale emerge però dall’MFI, cioè il Melt Flow Index, un indicatore della facilità con cui il materiale fuso scorre sotto condizioni definite. Nel caso studiato, l’MFI della polvere non sinterizzata è sceso di circa 61%, fino a circa 16 g/10 min. Lo studio indica che questo valore è sotto la soglia di 18 g/10 min considerata minima per ottenere una buona qualità superficiale in SLS.
In pratica, il PA12 esausto può fondere a temperature simili al materiale nuovo, ma scorre peggio. Questa maggiore viscosità è un problema per la SLS, perché la polvere deve essere stesa in strati omogenei, assorbire energia in modo controllato e fondersi in modo prevedibile. Se la fluidità diminuisce, aumentano i rischi di superfici peggiori, difetti, variazioni dimensionali e scarsa ripetibilità.
Un lavoro pubblicato su Scientific Reports ha confermato che l’invecchiamento della polvere PA12 è un tema critico per la qualità industriale della SLS. In quella ricerca sono stati condotti otto cicli consecutivi con PA 2200 su una Formiga P110, osservando variazioni strutturali e chimiche: dopo il terzo ciclo la cristallinità tendeva a diminuire, mentre il peso molecolare mostrava un andamento opposto, creando difficoltà aggiuntive per il riciclo e l’ottimizzazione del processo.
Prima strada: trasformare la polvere in filamento FDM
Una delle vie studiate è la conversione della polvere PA12 esausta in filamento per FDM/FFF. Il materiale è stato estruso a 230 °C e trasformato in un filamento utilizzabile su una stampante Creality Ender 3 con estrusore direct drive. Il diametro medio del filamento prodotto è stato di 1,79 mm, con deviazione standard di 0,05 mm su un tratto misurato di 0,8 metri.
Il dato è interessante perché dimostra che la polvere può essere estrusa e portata in un formato compatibile con stampanti a filamento. Non significa però che il risultato sia già equivalente a un filamento commerciale ottimizzato. Lo studio rileva che le parti FDM ottenute con il PA12 riciclato mostrano maggiore variabilità e minore duttilità, principalmente per problemi di adesione tra layer legati alla maggiore viscosità del materiale.
Questo è un punto importante per chi vuole leggere la ricerca in chiave applicativa. La produzione di filamento da polvere SLS scartata è possibile, ma richiede ottimizzazione: essiccazione, controllo della granulometria, stabilità del diametro, profili di stampa, temperatura dell’ugello, raffreddamento, adesione al piano e orientamento del pezzo incidono sul risultato.
A livello industriale esistono già aziende che lavorano su percorsi simili. 3devo, per esempio, descrive processi per trasformare polvere SLS/MJF di scarto in filamento, indicando capacità dimostrative nell’ordine di 300–600 grammi di filamento riutilizzabile in poche ore.
La strada del filamento può avere senso per laboratori, università, reparti R&D e officine interne che hanno flussi di scarto contenuti e vogliono recuperare materiale per attrezzaggi, prototipi non estetici, dime, prove funzionali o componenti dove la variabilità del processo sia accettabile. Per parti finali sottoposte a specifiche severe, la qualifica resta più complessa.
Seconda strada: stampaggio a iniezione
La parte più solida dello studio riguarda lo stampaggio a iniezione. I provini ottenuti con questa tecnologia hanno mostrato un comportamento meccanico più coerente e una migliore duttilità rispetto ai campioni FDM. La ragione è legata al processo: nello stampaggio a iniezione il materiale viene fuso e consolidato sotto pressione all’interno di uno stampo chiuso, con una struttura interna più omogenea rispetto alla deposizione layer-by-layer.
I ricercatori concludono che lo stampaggio a iniezione è una via più affidabile e consistente per valorizzare il PA12 riciclato da SLS, mentre il FDM resta fattibile ma meno robusto senza ulteriore ottimizzazione.
Questo risultato sposta la discussione oltre la stampa 3D. Il materiale di scarto prodotto da una tecnologia additiva potrebbe rientrare in una filiera tradizionale, dove lo stampaggio a iniezione è già diffuso, produttivo e adatto a volumi molto più elevati. In altre parole, la polvere SLS non deve per forza tornare in una macchina SLS: può diventare materia prima per un altro processo, con una logica di uso a cascata.
Il precedente Ford e HP: polvere da stampa 3D in componenti auto
Un esempio industriale utile arriva da Ford e HP. Ford ha comunicato l’uso di materiali riciclati da stampa 3D per produrre, tramite stampaggio a iniezione, clip per linee carburante installate inizialmente sui pickup Super Duty F-250. Secondo Ford, questi componenti hanno migliore resistenza chimica e all’umidità rispetto alle versioni convenzionali, sono 7% più leggeri e costano 10% in meno.
Il caso Ford-HP mostra perché lo stampaggio a iniezione sia una destinazione interessante per la polvere esausta. Il materiale recuperato non viene usato per stampare un altro pezzo additivo, ma entra in una linea convenzionale dove il requisito è produrre un componente tecnico ripetibile. È un esempio concreto di collegamento tra manifattura additiva e produzione tradizionale.
Uno studio LCA pubblicato sul Journal of Industrial Ecology ha analizzato proprio il riciclo del PA12 da processi SLS per una clip automobilistica stampata a iniezione. I risultati dipendono molto dal metodo con cui si attribuisce l’impatto ambientale al materiale riciclato: rispetto alla clip in PA66 vergine, il PA12 riciclato può ridurre il GWP fino al 26% con approccio cut-off, ma può anche aumentarlo fino al 68% con allocazione per massa. Guardando al sistema combinato, cioè parte SLS più clip stampata a iniezione, il riciclo del PA12 porta a una riduzione dell’8% del GWP totale.
Questo passaggio evita una lettura troppo semplice. Riciclare non è automaticamente sempre migliore in ogni scenario; bisogna considerare trasporti, energia, processo di trasformazione, sostituzione del materiale vergine, qualità del pezzo e metodo di calcolo. Però lo stesso studio conclude che i rifiuti della stampa 3D possono diventare materia prima utile in sistemi produttivi più ampi.
Perché la polvere esausta non è tutta uguale
Uno degli aspetti più delicati è che non esiste una sola “polvere SLS usata”. Ogni lotto ha una storia diversa. Contano la durata del job, la temperatura della camera, la densità di riempimento, la posizione nel volume di costruzione, il numero di cicli, il tempo di stoccaggio, l’esposizione all’aria e la presenza di additivi nel materiale originale.
Sinterit sottolinea che la polvere non sinterizzata viene comunque esposta ad alta temperatura e che l’ossidazione può contribuire al degrado quando il materiale resta a contatto con l’aria. Per questo sono importanti stoccaggio in contenitori dedicati, miscelazione corretta e aggiunta della quota calcolata di polvere vergine.
Questo significa che il riciclo non può essere trattato come una semplice operazione di recupero. Prima di trasformare la polvere in filamento, pellet o materiale per stampaggio, serve caratterizzare il lotto: fluidità, umidità, granulometria, contaminazione, colore, stabilità termica e comportamento meccanico. Senza questi controlli, il rischio è spostare il problema da una macchina SLS a un estrusore o a uno stampo.
Dove si collocano HP, Sinterit, Stratasys e Rapid Powders
Il tema del riuso della polvere non riguarda solo la SLS classica. Anche altre tecnologie a letto di polvere polimerico lavorano sullo stesso problema. HP, per esempio, presenta nel proprio portafoglio materiali con elevati rapporti di riutilizzo della polvere: alcune soluzioni indicate da HP arrivano fino a 75–85% di riusabilità, a seconda del materiale e dell’applicazione.
Sinterit ha introdotto PA12 ECO, una polvere PA12 riciclata per Lisa X in atmosfera di azoto, posizionata per prototipi funzionali, attrezzaggi, staffe, supporti e parti tecniche dove la finitura estetica non è il criterio principale. L’azienda indica un prezzo di 15 euro/kg in secchi da 10 kg e un costo per parte fino al 60% inferiore rispetto al PA12 standard, in funzione di geometria e condizioni di utilizzo.
Stratasys ha presentato SAF ReLife, una soluzione per riutilizzare polveri PA12 provenienti da processi powder bed fusion, tra cui SLS, HSS e jetting, su sistemi basati su tecnologia SAF. Secondo dati comunicati dall’azienda e collegati a una LCA guidata da Fraunhofer IPA, l’uso di PA12 di scarto in SAF può ridurre l’impronta di carbonio del job di riferimento del 43% con mix elettrico tedesco e fino all’89% con energia rinnovabile.
Esistono anche operatori specializzati come Rapid Powders, che dichiara un processo di upcycling per polveri SLS in PA12 e PA6, con l’obiettivo di impedire che il materiale finisca in discarica e restituirlo all’utilizzatore come polvere riqualificata.
Questi esempi mostrano che il problema è ormai industriale. Non riguarda più solo la ricerca universitaria: costruttori di stampanti, fornitori di materiali, service bureau e aziende manifatturiere stanno cercando di chiudere il ciclo della polvere in modi diversi.
Cosa cambia per service e utilizzatori SLS
Per chi usa la SLS in modo continuativo, la gestione della polvere incide su tre voci: costo materiale, qualità del pezzo e sostenibilità del processo. Aumentare troppo la quota di polvere vecchia può ridurre il costo per job, ma può anche generare più scarti, superfici peggiori o pezzi non conformi. Aggiungere troppa polvere vergine migliora la stabilità, ma aumenta i costi e lascia comunque un flusso di materiale esausto da gestire.
Lo studio su Physchem suggerisce una logica più pratica: non tutto il materiale deve restare nella stessa tecnologia. La polvere ancora idonea può essere rinfrescata e riutilizzata in SLS. La polvere che non raggiunge più la soglia di processabilità SLS può essere destinata ad altri impieghi, con lo stampaggio a iniezione come candidato più stabile rispetto al FDM.
In un service bureau, questo approccio potrebbe portare a una classificazione interna dei lotti: polvere per produzione SLS, polvere per prototipi meno critici, polvere per estrusione, polvere per compound, polvere per stampaggio, polvere da inviare a riciclatori esterni. È un modello più complesso, ma anche più vicino a una gestione industriale del materiale.
Il FDM resta utile, ma non è la via più semplice
La conversione in filamento è attraente perché permette di riutilizzare il PA12 su stampanti diffuse e poco costose. Tuttavia, dal punto di vista della qualità meccanica, il FDM aggiunge un problema: la parte non è un blocco omogeneo, ma una somma di cordoni depositati. Se il materiale ha già una fluidità ridotta, l’adesione tra layer può diventare il punto debole.
Lo studio non boccia il FDM. Dimostra che il filamento può essere prodotto e stampato. Ma segnala che il comportamento meccanico è meno uniforme rispetto allo stampaggio a iniezione. Per applicazioni interne, dime, prove, attrezzaggi leggeri o componenti non critici, questa via può avere senso. Per componenti con requisiti di duttilità e ripetibilità, serve un lavoro più profondo su parametri, formulazione e controllo qualità.
Una possibile evoluzione è il compound. Alcuni studi citati nel lavoro hanno valutato l’aggiunta di fibra di carbonio macinata, carburo di tungsteno o magnesio per modificare le proprietà del PA12 riciclato. Queste strategie possono migliorare alcune prestazioni, ma trasformano il materiale in un composito e introducono nuove variabili di processo.
La vera opportunità: uso a cascata del materiale
Il valore di questa ricerca sta nel concetto di uso a cascata. Un materiale può essere troppo degradato per una SLS di qualità, ma ancora valido per un altro processo. Può non essere ideale per parti estetiche, ma adatto a componenti interni. Può non garantire la stessa duttilità in FDM, ma funzionare meglio in stampaggio a iniezione. Può non avere valore come polvere SLS, ma averne come pellet, filamento o compound.
Questo approccio è più realistico rispetto all’idea di riciclo perfetto. Ogni passaggio termico modifica il polimero. La domanda giusta non è “possiamo riportare il PA12 allo stato originale?”, ma “qual è l’applicazione più adatta per il materiale nelle condizioni in cui si trova?”.
Per la manifattura additiva industriale, questa mentalità è importante. La stampa 3D viene spesso presentata come tecnologia a basso spreco perché costruisce solo dove serve. Nel caso della SLS, però, il letto di polvere introduce una quantità di materiale non fuso che deve essere gestita con attenzione. Senza una strategia di recupero, una parte del vantaggio ambientale si riduce.
Lo studio di University of Aveiro, CENTIMFE, Dimera Core Lda. e LASI aggiunge un tassello utile alla discussione sulla sostenibilità della SLS. La polvere PA12 non sinterizzata e scartata non è necessariamente un rifiuto senza valore. Può essere trasformata in filamento FDM, anche se con limiti di duttilità e ripetibilità, oppure può essere usata nello stampaggio a iniezione, dove i risultati appaiono più stabili.
Il dato chiave è la perdita di fluidità: il materiale conserva temperature di lavorazione simili al PA12 vergine, ma il suo MFI cala di circa 61%. Questo spiega perché il riuso diretto in SLS diventi difficile e perché abbia senso cercare processi alternativi.
Per service, laboratori e aziende manifatturiere, la prospettiva più concreta è costruire una gerarchia del riuso: prima il recupero controllato nella stessa tecnologia, poi il trasferimento verso processi meno sensibili alla qualità della polvere, infine il riciclo tramite operatori specializzati. In questo modo la SLS può diventare non solo un processo produttivo flessibile, ma anche una fonte di materiale secondario per altre filiere industriali.
