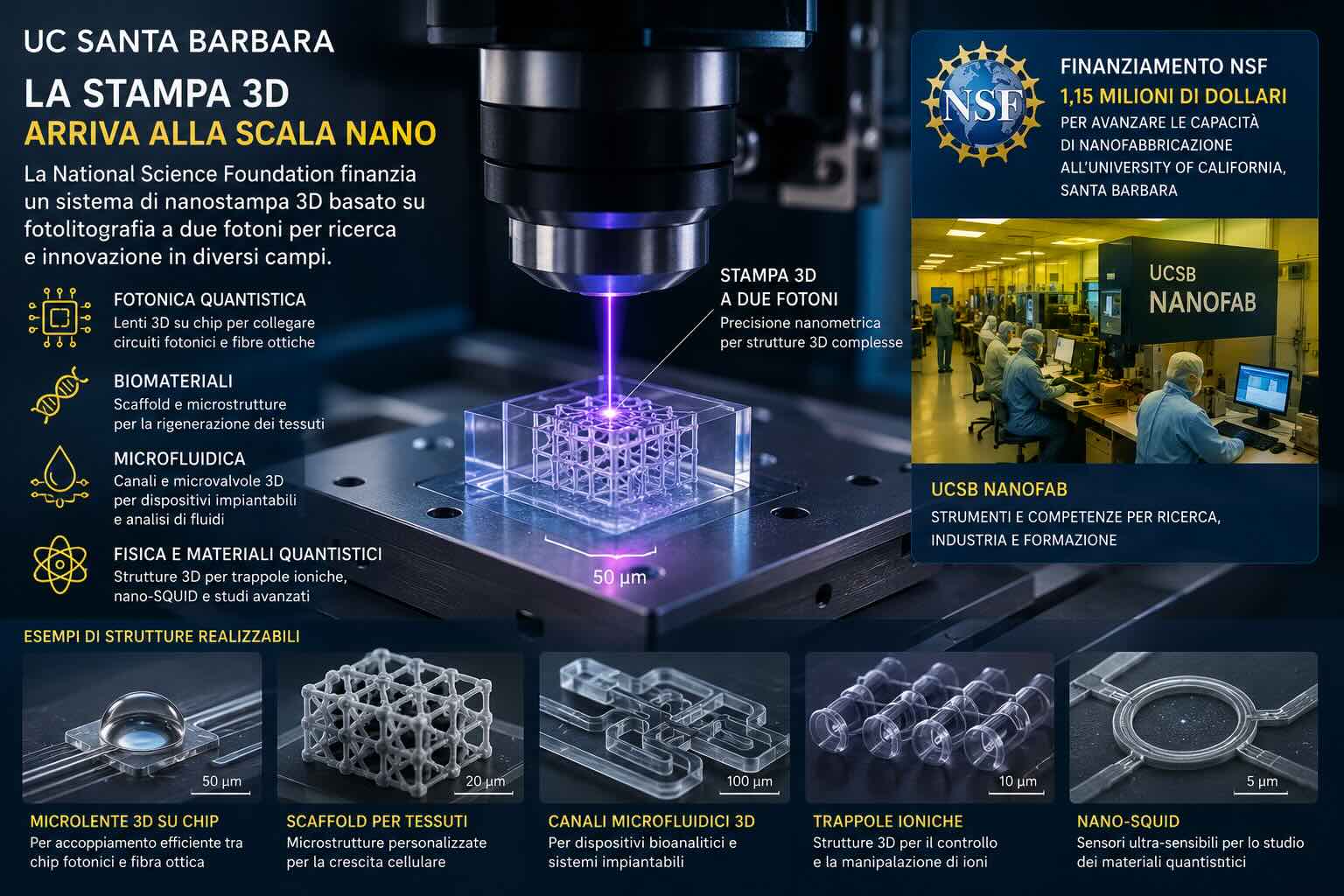

La University of California, Santa Barbara rafforza la propria infrastruttura di nanofabbricazione con un finanziamento della National Science Foundation destinato all’acquisto di un sistema di nanostampa 3D rapida basato su fotolitografia a due fotoni. Il contributo indicato dall’ateneo è pari a 1,15 milioni di dollari, all’interno di un’iniziativa che l’università presenta nel complesso come un progetto da circa 1,3 milioni di dollari per avanzare le capacità di stampa 3D micro e nanometrica. La nuova piattaforma sarà installata nella UCSB Nanofabrication Facility, conosciuta anche come Nanofab o Nanotech.
Il progetto è guidato da Galan Moody, professore di Electrical and Computer Engineering alla UC Santa Barbara, insieme a quattro co-principal investigators: Marley Dewey per la bioingegneria, Andrew Jayich per la fisica, Sumita Pennathur per l’ingegneria chimica e Andrea Young per la fisica. La composizione del gruppo spiega già il senso dell’investimento: non una macchina acquistata per un singolo laboratorio, ma uno strumento condiviso per fotonica quantistica, dispositivi microfluidici, biomateriali, sensori e studio dei materiali quantistici.
Perché si parla di “vera” stampa 3D su scala nano
Nel linguaggio comune la stampa 3D viene associata alla costruzione per strati. È il principio che conosciamo dalle tecnologie FDM, SLA, SLS o metalliche: si deposita, si sinterizza o si solidifica un livello dopo l’altro fino a ottenere un volume. Nella nanostampa 3D basata su fotolitografia a due fotoni il discorso cambia. La polimerizzazione avviene in un punto estremamente piccolo del materiale fotosensibile, là dove il laser focalizzato attiva il processo. Questo permette di costruire forme tridimensionali molto complesse, con dettagli al di sotto della scala micrometrica. Studi tecnici sul tema descrivono la two-photon polymerization come una tecnica laser capace di produrre microdispositivi 3D complessi con precisione nanometrica, anche se il settore deve ancora migliorare materiali, produttività e industrializzazione.
La differenza non è solo dimensionale. Con la litografia convenzionale si ottengono strutture molto precise, ma spesso vincolate a geometrie planari o quasi planari. La nuova piattaforma UCSB punta invece a produrre elementi realmente tridimensionali su chip, su bordi di dispositivi fotonici o all’interno di microsistemi. Moody spiega che esistono fonderie commerciali in grado di lavorare con risoluzioni nell’ordine dei 10 nanometri, ma il problema non è soltanto “quanto piccolo” si possa fare un dettaglio: il nodo è costruire strutture 3D complesse, con risoluzione nanometrica e velocità sufficiente per la prototipazione di dispositivi di nuova generazione.
Il ruolo della UCSB Nanofab
La nuova macchina non finirà in un laboratorio isolato. Sarà integrata nella UCSB Nanofabrication Facility, una cleanroom open-access che offre strumenti e formazione a ricercatori accademici, aziende e agenzie pubbliche. La struttura viene descritta da UCSB come una cleanroom per semiconduttori aperta anche all’industria e alle startup, una sorta di “makerspace” per microchip e dispositivi micro/nano.
La Nanofab dispone di circa 12.700 piedi quadrati di cleanroom e offre capacità di deposizione, litografia, incisione, metrologia e lavorazioni per dispositivi a semiconduttore. L’inserimento di un sistema di nanostampa 3D a due fotoni aggiunge una funzione diversa: produrre direttamente geometrie tridimensionali dove la fabbricazione planare tradizionale non basta.
Questo punto è importante anche per le aziende. Nel mondo dei chip, dei sensori e dei dispositivi biomedicali, la possibilità di costruire microstrutture 3D direttamente su un substrato può ridurre passaggi di assemblaggio, consentire geometrie più adatte alla funzione e accelerare la fase di prova. Non significa sostituire la fotolitografia classica, ma aggiungere una capacità complementare nei casi in cui la forma tridimensionale diventa parte della prestazione.
Fotonica quantistica: lenti minuscole per collegare chip e fibre ottiche
Uno degli impieghi principali riguarda la fotonica quantistica integrata. Galan Moody lavora su dispositivi nanofotonici e materiali quantistici per comunicazioni, calcolo e sensing quantistico, con particolare attenzione a circuiti fotonici integrati e sistemi basati su materiali 2D, quantum dot e piattaforme ibride.
Il problema pratico è chiaro: un chip fotonico deve comunicare con una fibra ottica, ma il fascio luminoso che esce da una guida d’onda integrata non ha la stessa forma e dimensione del modo ottico della fibra. Questa differenza può causare perdite. UCSB spiega che la nuova tecnologia permetterà di stampare una piccola lente polimerica larga meno di 50 micrometri direttamente sul bordo del chip. La lente serve ad accompagnare il fascio e a ridurre la discontinuità tra chip e fibra.
È un esempio utile perché fa capire perché la superficie liscia sia essenziale. Una struttura con spigoli, rugosità o discontinuità può disperdere la luce e ridurre l’efficienza del collegamento. La nanostampa 3D a due fotoni permette invece di generare profili morbidi e geometrie ottiche difficili da ottenere con metodi planari. In questo caso la stampa 3D non è una scorciatoia produttiva, ma un modo per progettare direttamente la funzione ottica nello spazio.
Trappole ioniche, orologi ottici e dispositivi per la fisica
Il progetto coinvolge anche Andrew Jayich, che intende usare la piattaforma per stampare microstrutture 3D destinate a trappole ioniche e orologi ottici. Le trappole ioniche sono dispositivi fondamentali in diverse ricerche di fisica quantistica: permettono di confinare e controllare ioni con campi elettromagnetici, creando sistemi utili per misure di precisione, simulazioni quantistiche e tecnologie di calcolo. UCSB sottolinea che alcune strutture necessarie per questi esperimenti non sono facilmente ottenibili da fornitori esterni, soprattutto quando serve prototipare in tempi rapidi.
Portare questa capacità dentro il campus significa ridurre la dipendenza da lavorazioni esterne, ma anche consentire agli studenti di modificare, ristampare e validare più velocemente i dispositivi. In ricerca avanzata, la velocità di iterazione è spesso decisiva. Non basta avere una geometria teoricamente corretta: bisogna provarla, misurarla, correggerla e riprodurla.
Biomateriali e scaffold per la rigenerazione
Il secondo grande ambito è la bioingegneria. Marley Dewey lavora su biomateriali e vescicole extracellulari, con applicazioni legate alla riparazione ossea, alle malattie scheletriche, alla prevenzione delle infezioni e anche alla rigenerazione dei coralli. Il suo laboratorio studia in particolare come biomateriali e matrix-bound nanovesicles possano essere utilizzati per nuove strategie terapeutiche e di riparazione dei tessuti.
Con la nanostampa 3D, un laboratorio di bioingegneria può produrre scaffold e superfici strutturate con caratteristiche geometriche controllate su scala molto piccola. Per le cellule, la geometria non è un dettaglio: dimensione dei pori, rugosità, forma dei canali e distribuzione delle strutture influenzano adesione, movimento, crescita e risposta biologica. La possibilità di creare pattern tridimensionali personalizzati permette quindi di studiare meglio come i tessuti interagiscono con un materiale.
Non va letta come una tecnologia pronta a produrre impianti clinici su larga scala. Il valore immediato è nella ricerca: creare modelli sperimentali più precisi, confrontare geometrie diverse, costruire microambienti controllati e verificare quali strutture favoriscono determinati comportamenti cellulari.
Microfluidica e dispositivi impiantabili
Sumita Pennathur userà la piattaforma per microsistemi destinati all’analisi dei fluidi e per canali microfluidici su chip. Secondo UCSB, una delle applicazioni riguarda il controllo elettrico di funzioni come l’apertura e chiusura di valvole in dispositivi terapeutici impiantabili. Pennathur lavora su dispositivi micro e nanoscala per sistemi chimici e biologici, con attenzione ai dispositivi bioanalitici nanofluidici.
La microfluidica è un campo in cui la forma interna dei canali ha un peso notevole. In molti casi si lavora con volumi minimi di liquido e con fenomeni che non si comportano come nei sistemi macroscopici. La stampa 3D a due fotoni permette di realizzare architetture interne, passaggi, restringimenti, microvalvole e interfacce che sarebbero molto difficili da costruire con tecniche tradizionali, soprattutto quando serve integrare il dispositivo su chip.
Materiali quantistici e nano-SQUID
Un’altra linea riguarda Andrea Young, che studia le proprietà elettroniche dei materiali quantistici. La nuova piattaforma potrà servire alla realizzazione di un nano-SQUID, cioè un dispositivo di interferenza quantistica superconduttivo su scala nanometrica, da integrare sulla punta di un microscopio a forza atomica. Lo scopo è migliorare la capacità di caratterizzare materiali con sensibilità elevata e in geometrie molto localizzate.
Anche qui la stampa 3D non è il fine, ma lo strumento. Alcune misure richiedono dispositivi che si avvicinino fisicamente al materiale da analizzare, con forme e dimensioni precise. La capacità di stampare una struttura 3D direttamente dove serve può aprire possibilità che la microfabbricazione planare rende più complicate.
Formazione: non solo ricerca, ma competenze per la nanofabbricazione
Un aspetto spesso meno raccontato, ma molto importante, riguarda la formazione. UCSB prevede di addestrare studenti universitari e anche studenti dei community college locali all’uso della nuova tecnologia. Moody collega il progetto ai bootcamp e ai programmi coordinati con il Center for Science and Engineering Partnerships. Tra questi rientra CC-PRIME, il programma sviluppato con Santa Barbara City College e il California NanoSystems Institute per formare competenze in micro e nanofabbricazione.
CC-PRIME lavora con aziende locali e community college per creare tecnici pronti a operare in cleanroom e nel settore micro/nano. L’obiettivo è costruire una filiera di competenze utile all’industria, non solo ai laboratori universitari.
Questo passaggio è significativo anche per l’Europa e per l’Italia. Le tecnologie di frontiera non crescono soltanto acquistando macchine costose. Servono operatori, tecnici, ricercatori e ingegneri capaci di usarle, mantenerle, qualificarle e trasformarle in processi ripetibili. Nel caso della nanostampa 3D, la distanza tra dimostrazione scientifica e applicazione industriale passa proprio da qui: formazione, accesso agli strumenti, protocolli condivisi e qualità dei dati.
Perché questa notizia conta per la manifattura additiva
Il finanziamento NSF a UC Santa Barbara mostra una tendenza precisa: la stampa 3D non si sta muovendo soltanto verso pezzi più grandi, più veloci o più economici, ma anche verso dispositivi sempre più piccoli e integrati. La scala nano e micro non sostituisce la stampa 3D industriale tradizionale, ma amplia il campo della manifattura additiva verso chip fotonici, sensori, biomateriali, microfluidica, dispositivi quantistici e strumenti di misura.
Questa evoluzione cambia anche il modo in cui si interpreta la parola “manifattura”. Quando si lavora su una lente larga meno di 50 micrometri stampata sul bordo di un chip, non si sta producendo un componente da montare dopo. Si sta costruendo una funzione direttamente nel dispositivo. La geometria non è più separata dall’elettronica, dall’ottica o dalla biologia: ne diventa parte.
Per questo la nuova piattaforma UCSB va seguita con attenzione. Non perché ogni laboratorio debba dotarsi di una macchina simile, ma perché indica dove una parte della stampa 3D sta andando: verso processi additivi integrati nella microelettronica, nella fotonica e nelle scienze della vita. È un terreno ancora di ricerca, con limiti di materiale, produttività, qualificazione e costo. Ma è anche uno dei settori in cui la libertà geometrica della stampa 3D ha un significato più profondo.
Nel caso della UC Santa Barbara, il valore non è solo nel sistema acquistato con il finanziamento NSF. Il valore è nell’ecosistema: Nanofab, California NanoSystems Institute, dipartimenti di ingegneria, fisica e bioingegneria, programmi di formazione e accesso condiviso alla strumentazione. È questa combinazione che può trasformare una macchina di nanostampa 3D in una piattaforma per nuovi dispositivi.
