La stampa 3D a resina è apprezzata per precisione, qualità superficiale e capacità di produrre dettagli fini. Per molti anni, però, ha avuto un limite evidente: nella maggior parte dei sistemi desktop e professionali si lavora con una sola resina per volta. Cambiare materiale durante una stampa non è semplice, perché il pezzo, la piattaforma e le cavità della geometria trattengono resina liquida non polimerizzata.
Il brevetto CN-224224532-U, attribuito a Shanghai JIZHI Zongheng Technology, affronta proprio questo problema. Il documento descrive un’apparecchiatura di manifattura additiva a fotopolimerizzazione per due materiali, riconducibile a un sistema DLP progettato per alternare due resine diverse nello stesso processo di stampa. Il concetto comprende due serbatoi indipendenti per la resina, un motore ottico di proiezione DLP, una piattaforma di stampa regolabile in altezza e rotabile, un gruppo di vasche resina, un gruppo di pulizia e una guida lineare su cui si spostano le stazioni operative.
Perché il doppio materiale è difficile nelle stampanti DLP
Nelle tecnologie a fotopolimerizzazione in vasca, la resina liquida viene solidificata strato dopo strato mediante luce. Nel caso della DLP, un proiettore espone l’intera sezione dello strato in un’unica immagine, invece di tracciare il profilo con un laser punto per punto. Questo rende la tecnologia adatta a componenti piccoli, dettagliati, odontoiatria, gioielleria, prototipi tecnici e produzioni in piccola serie.
Il problema nasce quando si vuole usare più di una resina. Una stampante FDM può cambiare filamento con un estrusore doppio, un sistema AMS o un cambio utensile. Nelle stampanti a resina, invece, il materiale non è un filo solido, ma un liquido che bagna ogni superficie del pezzo. Quando una parte esce dalla prima vasca, porta con sé resina non indurita. Se quella parte viene immersa nella seconda vasca senza una fase di pulizia efficace, la prima resina contamina la seconda.
Questa contaminazione non è solo un problema estetico. Può modificare le proprietà meccaniche del materiale, alterare trasparenza e colore, compromettere la polimerizzazione, ridurre l’adesione tra materiali e rendere poco ripetibile il risultato. Per questo la stampa DLP multimateriale non si risolve aggiungendo una seconda vasca: serve un sistema completo per pulire, asciugare, riallineare e riprendere la stampa senza perdere precisione.
Il cuore del brevetto: due vasche e una stazione di pulizia

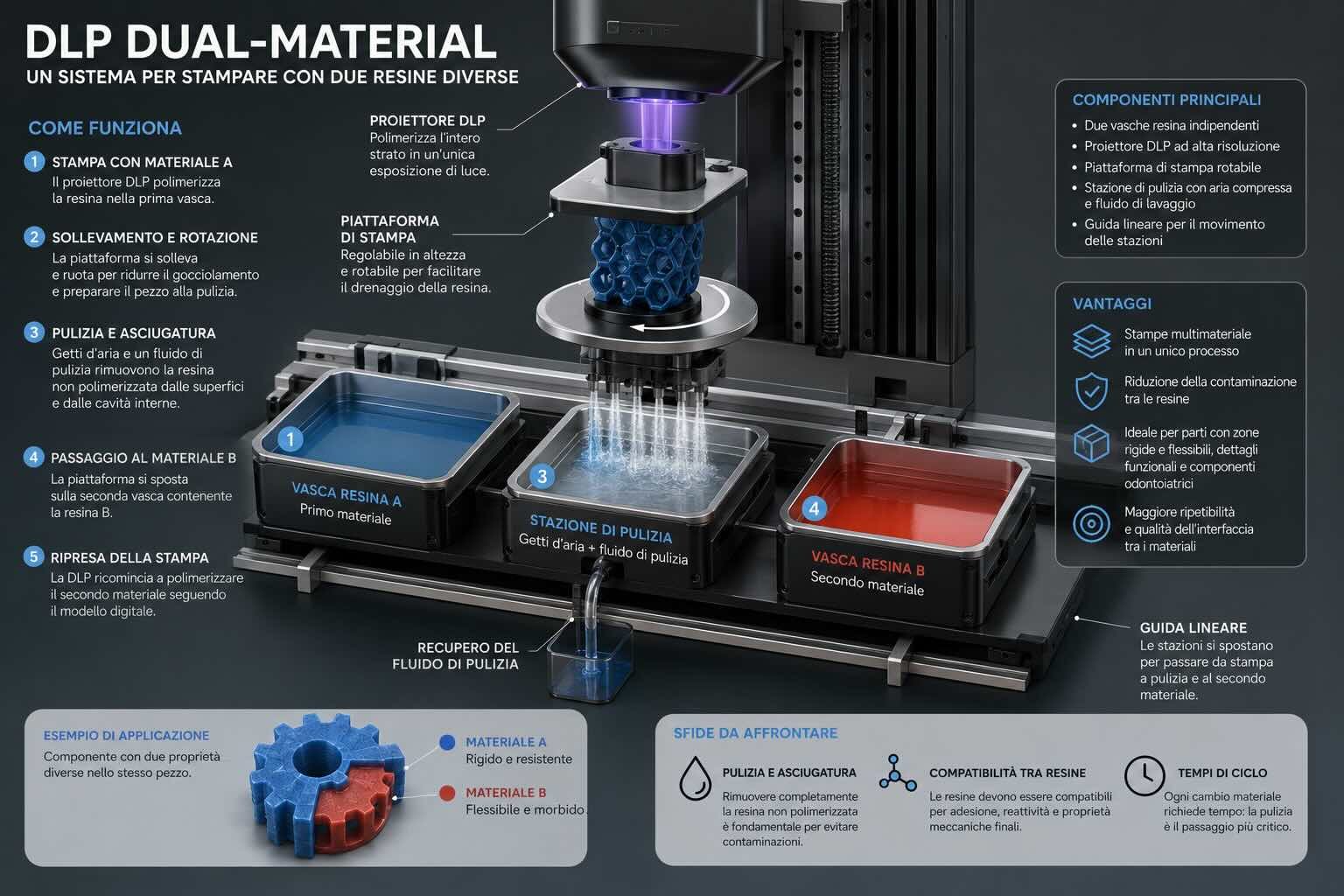

La soluzione proposta da Shanghai JIZHI Zongheng Technology sembra seguire una logica compatta e controllata. Il sistema non punta a gestire molte resine nello stesso momento, ma a rendere più ordinato il passaggio tra due materiali. Le stazioni resina e pulizia risultano montate su una guida lineare, così la macchina può alternare le fasi: stampa con il primo materiale, pulizia del pezzo, passaggio al secondo materiale e nuova esposizione DLP.
La piattaforma di stampa può ruotare. Questa rotazione aiuta a rimuovere la resina residua, ma il brevetto aggiunge anche una fase più strutturata di asciugatura e pulizia. Il sistema descritto include ingresso per aria compressa, ugelli orientati in più direzioni e un tubo di recupero per il liquido di pulizia. In pratica, l’idea è evitare che il pezzo passi da una vasca all’altra ancora troppo carico di materiale liquido.
Questo dettaglio è importante. Molti oggetti stampati in resina hanno fori, cavità, reticoli, pareti sottili o zone interne in cui il liquido può restare intrappolato. Una semplice rotazione può non bastare. Un sistema che combina rotazione, getti d’aria e recupero del fluido di pulizia può essere più adatto a geometrie difficili, anche se introduce tempi di ciclo, manutenzione e gestione dei consumabili.
Dove potrebbe essere utile una DLP a due resine
La stampa DLP a doppio materiale avrebbe senso quando i due materiali svolgono funzioni diverse. Alcuni esempi sono abbastanza chiari:
Una parte potrebbe combinare una resina rigida con una resina flessibile, utile per componenti con cerniere morbide, guarnizioni integrate, zone antiurto o parti ergonomiche.
In odontoiatria, una stessa stampa potrebbe includere aree con durezza differente, ad esempio per dispositivi intraorali, modelli funzionali o dime con parti più morbide.
Nel prototipaggio, una resina trasparente potrebbe essere combinata con una opaca, oppure una resina standard con una caricata o rinforzata.
Nei laboratori di ricerca, la combinazione di resine con proprietà diverse potrebbe aiutare a realizzare microstrutture, dispositivi fluidici, metamateriali o componenti con risposta meccanica differenziata.
Un’altra possibilità è l’uso di una resina come materiale sacrificabile o di supporto. In questo scenario, una resina potrebbe servire alla parte finale e l’altra alla costruzione di zone di sostegno, canali interni o geometrie che devono poi essere rimosse. Questa applicazione sarebbe interessante, ma richiederebbe compatibilità chimica, separazione pulita e post-processing controllato.
Il confronto con PolySynth
Il brevetto arriva in un momento in cui il tema della resina multimateriale sta attirando più attenzione anche sul lato commerciale. PolySynth sta promuovendo la Polysynth 1, una stampante a resina che dichiara la capacità di lavorare fino a otto materiali, con prezzo di partenza di 4.999 dollari e un sistema di pulizia tra i cambi di materiale. Sul sito dell’azienda si parla di stampa multimateriale, parti conduttive, applicazioni dentali e medicali, oltre al software PolySlicer per la sequenza dei cambi materiale.
La differenza tra i due approcci è netta. PolySynth punta a un sistema più ampio, con più materiali disponibili nello stesso lavoro. Shanghai JIZHI Zongheng Technology, almeno secondo quanto emerge dal brevetto, sceglie un’impostazione più contenuta: due materiali, due vasche e una stazione di pulizia dedicata. Il primo approccio cerca flessibilità; il secondo sembra concentrarsi sulla gestione del passaggio tra materiali e sulla riduzione della contaminazione.
Non è detto che una soluzione con più vasche sia automaticamente migliore. In una stampante a resina, ogni materiale aggiunto aumenta le variabili: viscosità, colore, reattività alla luce, tempo di esposizione, compatibilità con il materiale precedente, pulizia, asciugatura e adesione tra strati. Una macchina a due materiali può essere meno spettacolare sulla carta, ma più facile da controllare se il processo di lavaggio è ben progettato.
Il vero ostacolo è la gestione della resina
Nella stampa DLP multimateriale il punto critico non è solo l’hardware. La macchina deve mantenere allineamento, ripetibilità e tempi accettabili. Ogni cambio materiale richiede una sequenza precisa: sollevamento del pezzo, drenaggio, pulizia, asciugatura, spostamento verso la vasca successiva, immersione, esposizione dello strato e ripresa del ciclo.
Una review pubblicata su npj Advanced Manufacturing descrive la fotopolimerizzazione in vasca multimateriale come un ambito esplorato con approcci diversi: cambio tra più vasche, singola vasca con alimentazione dinamica dei fluidi e sistemi “vat-less” basati su deposizione di piccole quantità di materiale. Lo stesso lavoro evidenzia che pulizia e asciugatura sono passaggi decisivi, perché in alcuni sistemi possono richiedere da due a cinque minuti per ogni cambio vasca, mentre ridurre questi tempi a decine di secondi rende il processo più interessante per applicazioni funzionali.
Il brevetto di Shanghai JIZHI Zongheng Technology va letto proprio in questo quadro: non come una semplice aggiunta di una vasca, ma come un tentativo di organizzare il cambio materiale intorno a una fase di pulizia. La resina liquida è costosa, sporca, sensibile alla luce e soggetta a contaminazione. Se il sistema non recupera correttamente il materiale o richiede troppi lavaggi, il vantaggio del multimateriale può essere ridotto da tempi, sprechi e manutenzione.
Compatibilità tra materiali: un tema da non sottovalutare
Anche se una macchina riesce a passare da una resina all’altra, resta la questione della compatibilità. Due resine possono avere viscosità diverse, pigmenti diversi, profondità di cura diverse e coefficienti di ritiro diversi. Se il primo materiale si contrae più del secondo, possono comparire tensioni interne o distacchi. Se una resina richiede una dose luminosa molto diversa, lo slicing deve gestire esposizioni e strategie separate.
L’adesione tra materiali è un altro punto critico. Una stampa multimateriale non deve solo “mettere vicino” due resine: deve creare un’interfaccia solida tra esse. Questo può richiedere una superficie ancora reattiva, parametri di esposizione studiati e una fase di pulizia che rimuova l’eccesso senza eliminare la possibilità di legame chimico o meccanico tra gli strati.
Per questo motivo, una DLP a doppia resina potrebbe funzionare bene con coppie di materiali sviluppate apposta, mentre potrebbe dare risultati meno prevedibili con resine generiche prese da cataloghi diversi. Il successo commerciale di una macchina di questo tipo dipenderebbe quindi non solo dal meccanismo, ma anche da materiali, profili di stampa, software e istruzioni di processo.
Software e slicing: la parte invisibile del problema
Una macchina DLP a doppio materiale richiede anche un software in grado di sapere dove usare ciascuna resina. Il file 3D deve essere diviso in regioni materiali, lo slicer deve generare le esposizioni per ogni sezione, e la macchina deve inserire i cicli di pulizia nei punti giusti.
Questo passaggio è meno visibile rispetto alla meccanica, ma è determinante. Se una stampa contiene più materiali nello stesso strato, lo slicer deve coordinare esposizioni parziali, cambio vasca e riallineamento senza errori. Se invece il cambio materiale avviene solo tra gruppi di layer, il problema è più semplice, ma le applicazioni sono più limitate.
Nel caso di un sistema a due resine, le applicazioni più immediate potrebbero essere quelle in cui le zone materiali sono relativamente grandi e ben separate: per esempio una parte rigida con inserti flessibili, oppure un componente trasparente con una zona opaca. Le geometrie con dettagli minuscoli e continui cambi di materiale metterebbero alla prova tempi di ciclo e precisione.
Brevetto non significa prodotto commerciale
Un aspetto va chiarito: il brevetto CN-224224532-U è indicato come utility model, quindi non equivale a un annuncio di prodotto disponibile sul mercato. Indica una direzione tecnica e una protezione di proprietà intellettuale, ma non dimostra che Shanghai JIZHI Zongheng Technology abbia già una stampante DLP a due materiali pronta per la vendita.
Questo non riduce l’interesse della soluzione, ma aiuta a collocarla nel modo corretto. Molti brevetti descrivono architetture che poi non diventano prodotti, oppure vengono integrate in macchine successive con modifiche sostanziali. Nel caso della DLP multimateriale, la distanza tra disegno brevettuale e uso quotidiano passa attraverso prove di affidabilità, compatibilità delle resine, sicurezza, manutenzione, costi di gestione e qualità dei pezzi.
Perché la stampa DLP multimateriale resta interessante
La fotopolimerizzazione in vasca ha già punti di forza chiari: dettaglio, superfici lisce, buona precisione su piccoli componenti e ampia scelta di resine. Portare due materiali nello stesso pezzo aprirebbe una fascia applicativa diversa, più vicina alla produzione di componenti funzionali complessi.
La stampa FDM multimateriale è già diffusa, ma non offre la stessa finitura superficiale e la stessa risoluzione della DLP. Il material jetting può stampare più materiali e colori, ma richiede sistemi costosi e materiali proprietari. Una DLP a doppia resina, se affidabile, potrebbe collocarsi in una zona intermedia: maggiore dettaglio rispetto al filamento, costo potenzialmente più basso rispetto a macchine multimateriale di fascia alta, e possibilità di creare parti piccole con proprietà differenziate.
Le applicazioni più credibili sarebbero probabilmente dentale, microfluidica, ricerca sui materiali, elettronica stampata con resine conduttive, prototipi funzionali e componenti elastomerici con zone rigide integrate. Non tutte queste applicazioni arriveranno nello stesso momento. Alcune dipendono molto dalla chimica delle resine e dalla disponibilità di materiali certificati.
Il brevetto di Shanghai JIZHI Zongheng Technology mostra una strada concreta per affrontare uno dei limiti più fastidiosi della stampa 3D a resina: il cambio materiale senza contaminare le vasche. La soluzione descritta non cerca di gestire molte resine in una sola macchina, ma si concentra su un sistema a due materiali con stazione di pulizia, piattaforma rotabile, getti d’aria e recupero del liquido.
È un approccio meno appariscente rispetto alle macchine che promettono molti materiali, ma il punto tecnico è proprio questo: nella DLP multimateriale la qualità non dipende dal numero di vasche, ma dalla capacità di mantenere il processo pulito, allineato e ripetibile. Fino a quando residui, tempi di lavaggio, adesione tra materiali e gestione software non saranno risolti in modo robusto, il doppio materiale a resina resterà un campo promettente ma complesso.
Se questa architettura diventerà una macchina commerciale, il settore potrà valutarla su aspetti molto pratici: quanta resina viene sprecata, quanto dura ogni cambio materiale, quali coppie di resine sono compatibili, quanto resta pulita la seconda vasca e quanto è stabile l’interfaccia tra i materiali. La vera differenza, nella stampa 3D DLP a due resine, non sarà avere due serbatoi: sarà farli lavorare insieme senza trasformare il processo in un problema di contaminazione.
