La stampa 3D può rendere più accessibili le piccole centrali idroelettriche
Il piccolo idroelettrico è una delle aree in cui la produzione additiva può avere un ruolo concreto, non tanto perché sostituisce ogni tecnologia tradizionale, ma perché permette di realizzare componenti personalizzati senza dover affrontare ogni volta costi da impianto industriale su larga scala.
Il caso sviluppato da Cadens, azienda con sede a Rome, nel Wisconsin, insieme al Manufacturing Demonstration Facility dell’Oak Ridge National Laboratory (ORNL), mostra bene il punto: molte installazioni idroelettriche di piccola taglia non falliscono per mancanza d’acqua, ma perché ogni sito richiede geometrie, raccordi, condotte e componenti adattati alle condizioni locali. Quando la potenza producibile è contenuta, il costo di progettazione e fabbricazione può rendere l’investimento poco interessante.
Un potenziale poco sfruttato nelle infrastrutture esistenti
Negli Stati Uniti esistono oltre 90.000 dighe, ma meno del 3% produce energia elettrica. Il tema non riguarda soltanto nuove opere, ma soprattutto infrastrutture già presenti che potrebbero essere riconvertite o integrate con sistemi di generazione. Il Dipartimento dell’Energia statunitense indica le dighe non elettrificate come un’area di studio per aumentare la produzione idroelettrica senza costruire necessariamente nuovi sbarramenti.
In questo scenario, ORNL segnala circa 51.000 siti statunitensi con potenziale per micro-idroelettrico fino a 100 kW e un potenziale complessivo indicato attorno a 29 GW. Sono numeri che vanno letti con attenzione: potenziale tecnico non significa automaticamente convenienza economica, autorizzabilità o compatibilità ambientale. Però spiegano perché il settore stia cercando soluzioni più modulari e meno costose per trasformare una parte di queste opportunità in impianti reali.
Perché le piccole centrali costano tanto
Un grande impianto idroelettrico può distribuire i costi di ingegneria, produzione e installazione su una potenza elevata. Una micro-centrale o un sistema a bassa caduta, invece, lavora spesso con margini molto più stretti. Le condizioni variano da sito a sito: altezza del salto, portata, stagionalità, sedimenti, ingombri civili, accessibilità, vincoli ambientali e geometria delle condotte.
Per questo motivo, una turbina “standard” non basta sempre. Il sistema deve essere adattato al punto di installazione. Il problema è che i componenti su misura, realizzati con processi convenzionali, possono diventare troppo costosi proprio nei casi in cui la potenza installabile è più bassa. Lo studio pubblicato su Additive Manufacturing Letters descrive il piccolo idroelettrico a bassa caduta come una risorsa ancora poco sfruttata, frenata in particolare dal costo dei componenti personalizzati.
Il ruolo di Cadens e del software Turbine Builder
Cadens lavora su sistemi idroelettrici pensati per infrastrutture sottoutilizzate. L’azienda ha sviluppato un approccio che combina progettazione digitale, componenti modulari e produzione additiva. Il suo software Turbine Builder serve a configurare parti per impianti idroelettrici, ma la sola progettazione non risolve il problema della fabbricazione economica. Da qui nasce la collaborazione con ORNL e con il U.S. Department of Energy, attraverso il Manufacturing Demonstration Facility.
L’obiettivo non era stampare in 3D un’intera centrale, ma capire quali componenti potessero essere realizzati direttamente con stampa 3D e quali invece potessero beneficiare della produzione additiva in modo indiretto, per esempio stampando stampi, attrezzaggi o forme per la produzione di parti composite.
Questa distinzione è importante: nel settore industriale la stampa 3D non è utile soltanto quando produce il pezzo finale. In molti casi riduce tempi e costi perché consente di realizzare rapidamente utensili, dime, stampi o elementi di raccordo che sarebbero costosi da lavorare con metodi tradizionali.
Una soluzione ibrida: parti standard e componenti su misura

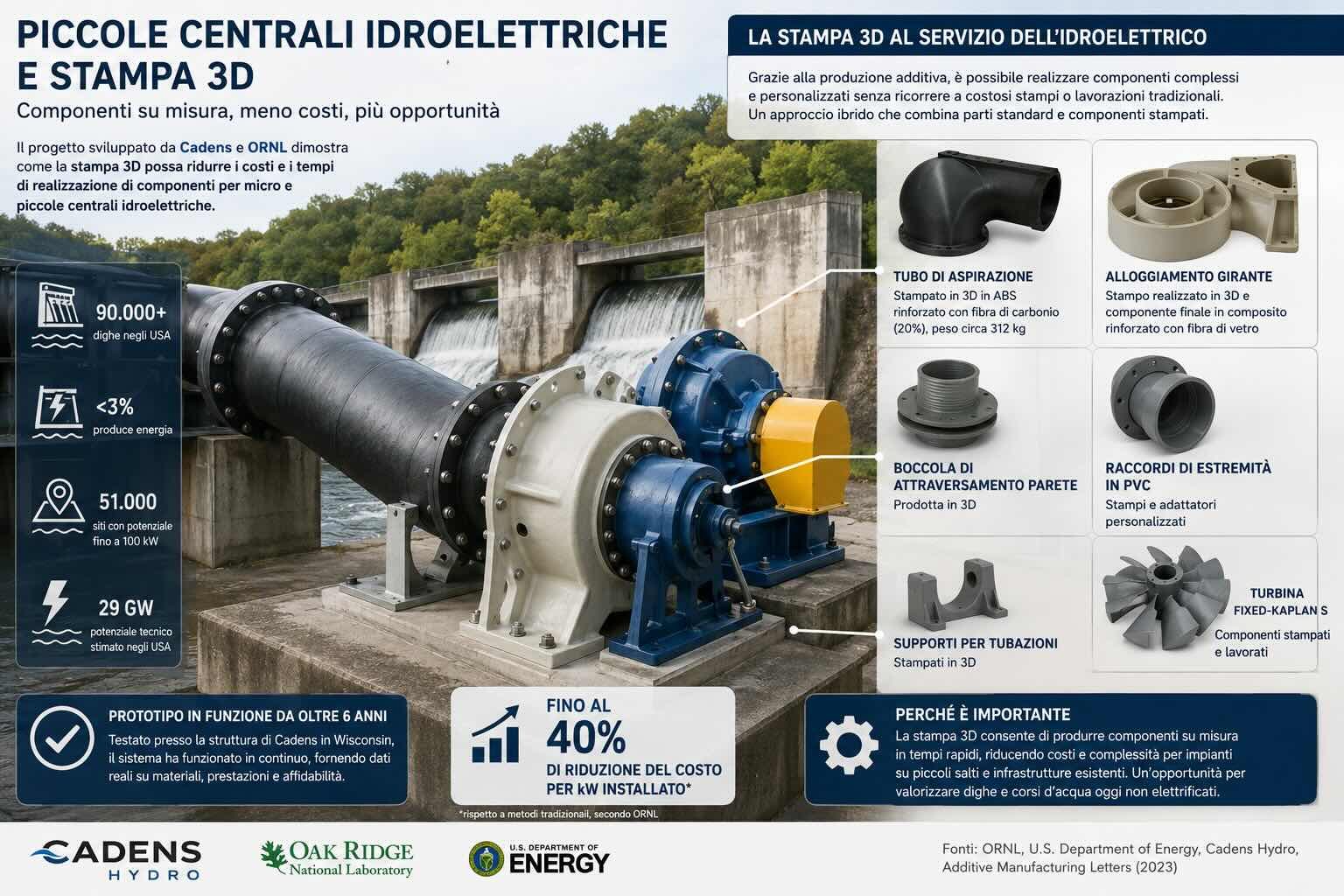

Nel prototipo sviluppato con Cadens, il percorso principale dell’acqua è stato affidato a un grande tubo in PVC, quindi a un elemento standard e reperibile. Attorno a questo componente sono stati integrati elementi più complessi, realizzati tramite stampa 3D o tramite stampi prodotti additivamente.
Il vantaggio sta proprio nell’ibridazione: usare parti commerciali dove possibile e ricorrere alla stampa 3D dove servono forme specifiche, raccordi particolari o geometrie difficili da ottenere a costi bassi con lavorazioni convenzionali. ORNL indica tra i componenti prodotti il tubo di aspirazione, la boccola di attraversamento parete, lo stampo per l’alloggiamento della girante, raccordi di estremità in PVC, supporti per tubazioni e parti per una turbina Fixed-Kaplan S.
Il tubo di aspirazione è uno degli elementi più interessanti. In una turbina idroelettrica contribuisce al recupero dell’energia residua del flusso e quindi all’efficienza complessiva. Nel progetto è stato prodotto in due metà usando ABS rinforzato con il 20% di fibra di carbonio, poi sigillato fino a ottenere un componente da circa 688 libbre, pari a circa 312 kg.
Per l’alloggiamento della girante, invece, i ricercatori hanno scelto un approccio indiretto: non stampare il componente finale, ma stampare uno stampo e poi realizzare il pezzo in materiale composito rinforzato con fibra di vetro. La finitura è stata completata con lavorazioni CNC e rivestimenti protettivi per migliorare precisione e resistenza all’ambiente acquatico.
Big Area Additive Manufacturing e sistemi di grande formato
Nel progetto sono stati impiegati processi di Big Area Additive Manufacturing e sistemi come il 3D Platform Workbench 400 Series System. Il grande formato è utile perché molte parti idroelettriche non sono piccole staffe o prototipi da banco: condotte, flange, supporti e raccordi possono avere dimensioni rilevanti, anche quando l’impianto è classificato come micro o small hydro.
La produzione additiva di grande formato consente di affrontare geometrie voluminose con tempi più contenuti rispetto alla costruzione di attrezzaggi tradizionali. Non elimina la necessità di controlli, lavorazioni finali o sigillature, ma permette di ridurre la barriera iniziale per pezzi unici o piccole serie.
Questo aspetto è centrale per il piccolo idroelettrico: ogni sito può richiedere una versione diversa dello stesso componente. Una catena produttiva rigida funziona male quando non ci sono migliaia di pezzi identici. Una catena digitale, invece, permette di modificare il modello CAD e produrre una parte adattata senza ripartire da zero.
Un prototipo in funzione da anni
Il risultato più rilevante non è soltanto la stampa dei componenti, ma il loro comportamento nel tempo. ORNL riporta che il prototipo installato presso la struttura di Cadens ha funzionato in continuo per oltre sei anni, fornendo dati utili su materiali, componenti, simulazione e conversione energetica.
Lo studio pubblicato nel 2023 riportava già più di tre anni di funzionamento senza guasti presso un sito di test nel Wisconsin. Il dato successivo comunicato da ORNL amplia quindi il periodo di osservazione e rafforza l’interesse verso componenti polimerici e compositi in applicazioni idroelettriche a bassa caduta.
Questo non significa che ogni componente stampato in 3D sia automaticamente adatto a qualunque impianto. L’acqua porta con sé pressione, vibrazioni, abrasione, detriti, variazioni di temperatura, crescita biologica e manutenzione. Però il test indica che, con materiale, geometria e protezione corretti, la produzione additiva può superare la fase dimostrativa e diventare uno strumento di progettazione per sistemi reali.
Il beneficio economico: ridurre il costo per kW
Secondo ORNL, il progetto mostra una possibile riduzione fino al 40% del costo per kW rispetto a metodi tradizionali. È un valore da interpretare nel contesto del caso specifico, ma indica la direzione: per impianti piccoli, il nodo non è soltanto produrre energia, ma farlo con componenti che non annullino il ritorno economico.
La stessa logica è presente anche nelle analisi del National Renewable Energy Laboratory sui costi dell’idroelettrico, dove l’innovazione tecnologica per le dighe non elettrificate include modularità, nuovi materiali, tecniche di produzione avanzata e progettazione più efficiente.
La stampa 3D può incidere su più voci: tempi di progettazione, produzione di pezzi custom, riduzione degli scarti, disponibilità di attrezzaggi, iterazioni più rapide e manutenzione su richiesta. Per Cadens, il sito aziendale collega i componenti stampati in 3D e il software di progettazione alla riduzione dei lead time, passando da mesi a ore in alcune fasi del processo.
Non solo energia: anche manutenzione e adattamento al sito
Un impianto idroelettrico, anche piccolo, non è un prodotto isolato. Deve convivere con un corso d’acqua, una diga, una condotta, un canale o un’infrastruttura esistente. Per questo ORNL sottolinea che gli interventi su dighe non elettrificate devono mantenere o migliorare le funzioni già presenti, generare energia in modo affidabile, limitare le modifiche al livello dell’acqua e all’ecosistema, e restare economicamente sostenibili.
La produzione additiva può aiutare soprattutto dove servono componenti adattati al sito: raccordi tra elementi esistenti, geometrie di flusso, supporti, alloggiamenti, terminali e parti di prova. Può anche facilitare una manutenzione più flessibile, perché i modelli digitali consentono di riprodurre o modificare componenti senza dover ricorrere a lunghe catene di fornitura.
Resta però una parte di lavoro da sviluppare. Cadens punta a scalare la tecnologia e ad affrontare problemi tipici del funzionamento sul campo, come detriti, biofouling e condizioni operative difficili. Sono temi decisivi: in laboratorio e in un testbed controllato si possono validare materiali e geometrie, ma l’adozione su più siti richiede soluzioni robuste anche in ambienti meno prevedibili.
Perché questo caso interessa la stampa 3D industriale
Il progetto Cadens-ORNL è interessante perché non presenta la stampa 3D come sostituto totale della manifattura tradizionale. Al contrario, mostra una strategia più realistica: usare tubi standard, compositi, stampi stampati in 3D, parti polimeriche rinforzate, lavorazioni CNC e rivestimenti protettivi nello stesso sistema.
È un’applicazione vicina a ciò che molte aziende cercano nella manifattura additiva: non un pezzo scenografico, ma una riduzione pratica dei costi per applicazioni su misura. Nel piccolo idroelettrico, dove la personalizzazione è spesso inevitabile, questo approccio può rendere praticabili siti che con componenti tradizionali non supererebbero la soglia economica.
Il punto non è trasformare ogni diga in una centrale, né ignorare autorizzazioni e impatti ambientali. Il punto è avere strumenti produttivi più flessibili per valutare caso per caso dove l’idroelettrico a bassa caduta può funzionare. In questa prospettiva, la stampa 3D diventa un abilitatore: accorcia il passaggio tra progettazione digitale, test e installazione, soprattutto quando i numeri non giustificano stampi o lavorazioni dedicate di tipo convenzionale.
Per il settore della produzione additiva è un esempio concreto di come i materiali compositi, la stampa 3D di grande formato e gli utensili stampati possano entrare in infrastrutture energetiche esistenti. Non si tratta solo di prototipazione, ma di componenti che devono resistere nel tempo, lavorare con acqua in movimento e mantenere prestazioni accettabili in un sistema di produzione energetica.
