La società cinese Xiamen Hanin Co., Ltd., conosciuta anche attraverso il marchio HPRT, ha ottenuto la registrazione di un modello di utilità dedicato a un meccanismo modulare per il taglio del filamento integrato nella testa di stampa di una stampante 3D FFF.
Il documento, identificato con il numero CN224510429U, descrive una soluzione pensata per migliorare la sicurezza durante gli interventi di manutenzione, semplificare la sostituzione della lama e ridurre il rischio che le parti azionate da molle fuoriescano dal proprio alloggiamento durante lo smontaggio.
Il sistema non introduce il concetto di taglio automatico del filamento, già utilizzato da diversi produttori di stampanti 3D multimateriale. L’elemento centrale della proposta di Hanin riguarda la struttura del modulo e il modo in cui la lama viene trattenuta anche quando il rivestimento esterno della testa di stampa viene rimosso.
Si tratta di un dettaglio meccanico apparentemente limitato, ma importante per macchine chiamate a effettuare migliaia di cambi di materiale. Nelle stampanti 3D a ugello singolo, ogni sostituzione di colore o di polimero dipende dalla corretta esecuzione di una sequenza composta da taglio, retrazione, avanzamento del nuovo filamento e spurgo del materiale rimasto nell’hot end.
Il modello di utilità cinese CN224510429U
La protezione ottenuta da Hanin è classificata come modello di utilità. Questo tipo di titolo viene utilizzato per tutelare soluzioni tecniche legate alla forma, alla struttura o alla combinazione degli elementi di un prodotto destinato a un impiego pratico.
Rispetto a un brevetto d’invenzione, un modello di utilità si concentra spesso su un miglioramento costruttivo applicato a un dispositivo già esistente. Nel caso di Hanin, l’attenzione non è rivolta all’intero processo di stampa multimateriale, ma alla configurazione meccanica del gruppo di taglio installato vicino al percorso del filamento.
Il modello CN224510429U è stato concesso in Cina il 17 luglio 2026. Il documento descrive una testa di stampa dotata di un modulo di taglio separabile, formato da una staffa guida, un supporto mobile per la lama e due elementi elastici di ritorno.
La struttura è coperta da un involucro esterno, ma il contenimento della lama non dipende soltanto da tale involucro. Una superficie integrata nella staffa impedisce al supporto mobile di essere espulso quando il coperchio viene tolto.
Perché le stampanti multimateriale devono tagliare il filamento
Nelle stampanti FFF il materiale termoplastico viene spinto verso un hot end, riscaldato e fatto passare attraverso un ugello. Quando la macchina deve cambiare colore o materiale, il filamento utilizzato deve essere ritirato dal percorso di alimentazione per lasciare spazio a quello successivo.
La parte inferiore del filamento, però, è stata esposta alle temperature dell’hot end. La sua estremità può risultare ammorbidita, deformata, allargata o ricoperta da residui di materiale fuso.
Se questa sezione viene retratta senza essere preparata, può incontrare resistenza nei canali interni, nei raccordi pneumatici, nei tubi in PTFE o negli ingranaggi dell’estrusore. L’estremità deformata può inoltre lasciare residui lungo il percorso oppure bloccarsi in corrispondenza di una variazione di diametro.
Per limitare questi problemi, diversi sistemi tagliano il filamento poco sopra la zona calda. Il tratto deformato rimane nell’hot end e viene espulso durante lo spurgo, mentre la porzione ancora solida viene ritratta verso il sistema di gestione delle bobine.
Il taglio deve essere completo e regolare. Una lama consumata o mal posizionata può lasciare il filamento parzialmente unito, creare un’estremità inclinata in modo irregolare oppure richiedere una forza superiore a quella prevista dal sistema di movimentazione.

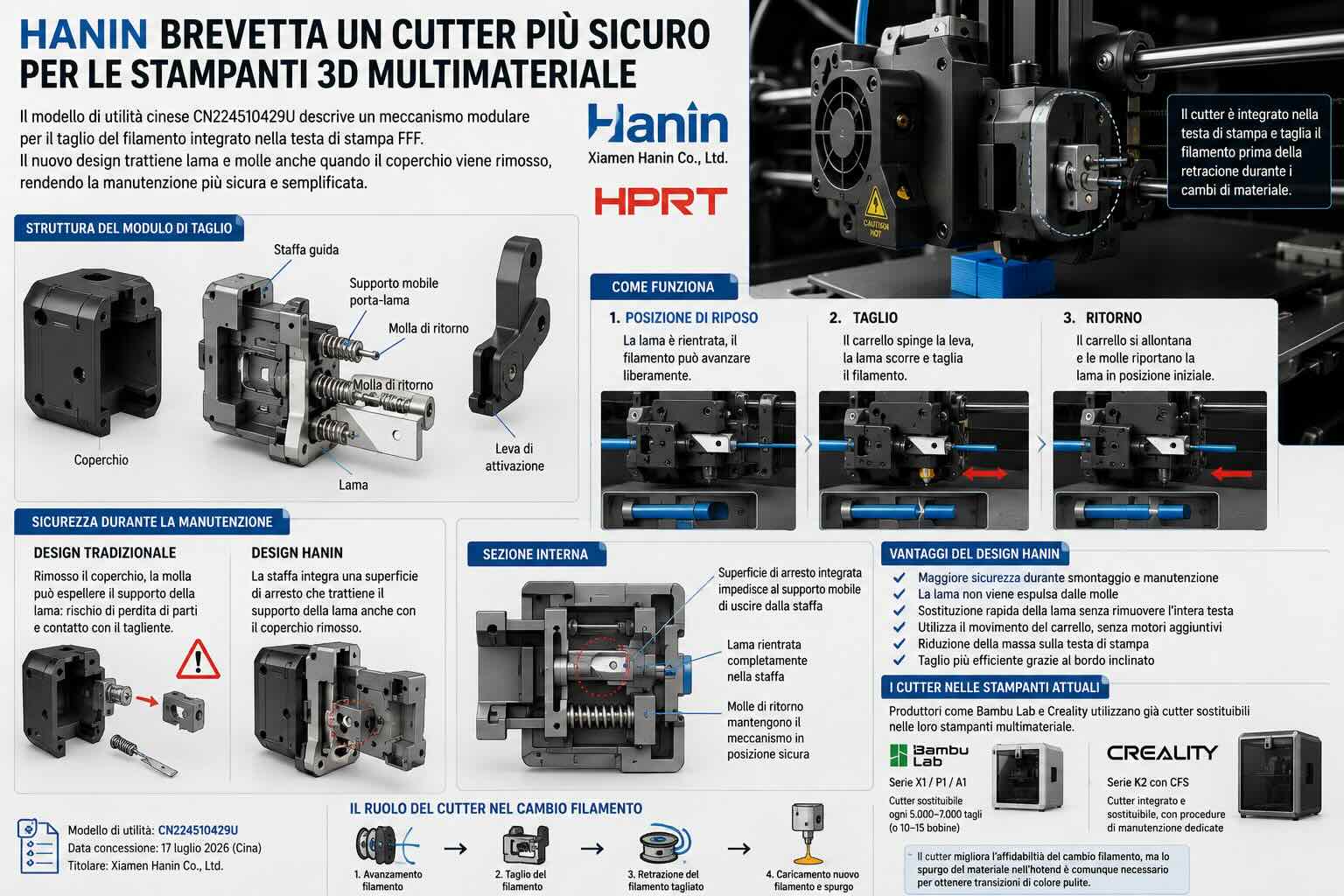

Come funziona il cutter sviluppato da Hanin
Nel progetto di Hanin, la lama è installata su un supporto scorrevole collocato lateralmente rispetto al percorso del filamento. Quando il dispositivo viene azionato, il supporto si muove verso l’interno e la lama attraversa il materiale.
L’azione di taglio non richiede necessariamente un motore aggiuntivo montato sulla testa di stampa. Il movimento del carrello viene utilizzato per premere una leva contro un elemento fisso posizionato sulla struttura della stampante.
Quando la testa raggiunge il punto di attivazione, il contrasto meccanico spinge la leva. La leva trasferisce la forza al supporto della lama, che scorre attraverso la guida ed entra nel canale del filamento.
Al termine del taglio, il carrello si allontana dal punto di attivazione. Le due molle di ritorno riportano la lama nella posizione iniziale, liberando il percorso per l’avanzamento o la retrazione del materiale.
Questo approccio permette a Hanin di sfruttare i motori già impiegati per il movimento della testa. Non è necessario aggiungere alla parte mobile un attuatore elettrico, il relativo cablaggio e un sistema di controllo dedicato.
Ridurre la massa della testa è utile perché ogni componente aggiuntivo influenza l’inerzia del carrello. Una massa superiore richiede un controllo più attento delle accelerazioni e può aumentare vibrazioni, sollecitazioni sulle cinghie e fenomeni visibili sulle superfici dei componenti stampati.
Il problema delle molle durante lo smontaggio
I cutter integrati nelle teste di stampa sono spesso caricati a molla. Gli elementi elastici assicurano che la lama torni fuori dal percorso del filamento dopo ogni azionamento.
In alcune configurazioni, il coperchio esterno della testa contribuisce anche a mantenere il supporto della lama nella sua sede. Quando il coperchio viene rimosso, la molla può spingere il supporto verso l’esterno.
Questo comportamento può causare diversi inconvenienti. La lama può cadere sul piano di lavoro, una molla può essere persa e il tecnico può entrare in contatto con il bordo affilato. Il successivo rimontaggio può diventare più difficile, soprattutto quando i componenti sono piccoli e devono essere mantenuti compressi durante l’inserimento.
Hanin interviene su questo problema introducendo una superficie di arresto nella staffa del cutter. La battuta limita la corsa del supporto e lo mantiene fisicamente all’interno del modulo anche quando il rivestimento, la leva o altri elementi vengono rimossi.
La forza delle molle rimane quindi contenuta dalla struttura interna. Il coperchio esterno protegge il meccanismo durante il normale funzionamento, ma non costituisce l’unico elemento responsabile del trattenimento della lama.
La lama può rientrare completamente nella staffa
Un altro elemento descritto nel progetto di Hanin riguarda la posizione di riposo. Il bordo affilato può ritrarsi all’interno della staffa, riducendo la parte esposta quando il meccanismo non è attivato.
Questa configurazione limita la possibilità di toccare accidentalmente la lama durante la manipolazione della testa di stampa. Non elimina la necessità di spegnere la macchina, scollegare l’alimentazione e attendere il raffreddamento dell’hot end, ma aggiunge una protezione di tipo meccanico.
Il rischio non riguarda soltanto l’utente domestico. Nei laboratori, nei centri di assistenza e nelle aziende che gestiscono più stampanti, il cutter può essere ispezionato o sostituito con una certa frequenza.
Una struttura che mantiene la lama in posizione anche durante lo smontaggio rende più prevedibile l’intervento e riduce il numero di piccoli componenti liberi da gestire sul banco di manutenzione.
Un sistema composto da moduli separabili
Hanin ha progettato il gruppo in modo che hot end, modulo di taglio, coperchio e leva possano essere rimossi separatamente.
Questa scelta evita di sostituire l’intera testa di stampa quando un singolo elemento è consumato o danneggiato. Se la lama perde affilatura, il tecnico può intervenire sul cutter senza cambiare il sistema di riscaldamento o altri componenti ancora funzionanti.
La modularità facilita anche la diagnosi. Un problema di caricamento può essere attribuito all’estrusore, al sensore, al percorso del filamento, al cutter oppure all’hot end. La possibilità di separare i gruppi permette di controllare ogni sezione senza smontare completamente la testa.
Il modello di utilità descrive inoltre un sistema di fissaggio della lama al proprio supporto mediante un elemento elastico di ritenzione e un foro corrispondente. La lama può quindi essere agganciata al porta-lama senza utilizzare un insieme complesso di viti e minuteria.
La sostituzione del solo elemento tagliente può ridurre il costo della manutenzione e la quantità di materiale eliminato. La durata effettiva dipenderà però dalla qualità della lama, dal tipo di filamenti utilizzati e dal numero di cambi eseguiti dalla macchina.
Il ruolo dell’inclinazione della lama
Il bordo tagliente descritto da Hanin presenta un profilo inclinato. Anziché premere contemporaneamente sull’intera sezione del filamento, la lama inizia il taglio da un lato e lo completa con il proseguimento della corsa.
Un taglio progressivo può richiedere una forza inferiore rispetto a una compressione frontale eseguita lungo tutto il diametro nello stesso istante. La riduzione del carico è utile per contenere le sollecitazioni sulla leva, sulla staffa e sul sistema di movimento della stampante.
Il risultato dipende anche dal materiale. Il PLA, il PETG, l’ABS, l’ASA e i polimeri flessibili presentano comportamenti differenti durante il taglio. Temperatura, durezza, diametro reale e presenza di fibre o additivi possono modificare la forza richiesta.
I filamenti caricati con fibra di carbonio o fibra di vetro possono inoltre accelerare l’usura di alcuni componenti. La lama deve conservare una geometria sufficiente a produrre un’estremità compatibile con i canali di retrazione e con il successivo caricamento.
I cutter sono già presenti sulle stampanti di Bambu Lab e Creality
La presenza di un cutter nella testa di stampa non è esclusiva di Hanin. Bambu Lab utilizza lame sostituibili su diverse stampanti compatibili con i sistemi AMS per il cambio automatico del materiale.
La documentazione di manutenzione di Bambu Lab mostra che il cutter viene impiegato per separare il vecchio filamento prima della retrazione. Bambu Lab considera la lama un componente soggetto a usura e fornisce procedure specifiche per la sua sostituzione.
Per la serie A1, Bambu Lab indica come riferimento un intervallo di circa 5.000-7.000 tagli oppure il consumo di 10-15 bobine, pur specificando che l’usura può manifestarsi prima in base alle condizioni di utilizzo. Questi valori riguardano i prodotti Bambu Lab e non possono essere applicati automaticamente al sistema Hanin, ma mostrano quanto il cutter sia sottoposto a cicli ripetuti.
Tra i sintomi associati a una lama consumata, Bambu Lab segnala tagli incompleti, problemi durante la retrazione del filamento e spostamenti di strato provocati dalla resistenza incontrata dalla testa durante l’azione di taglio.
Anche Creality integra un cutter nella famiglia K2, utilizzata con il sistema multimateriale CFS. Creality pubblica procedure dedicate alla rimozione del cutter, all’installazione del ricambio e al successivo controllo della macchina.
Le guide di Bambu Lab e Creality confermano che accessibilità, orientamento corretto della lama e facilità di sostituzione sono aspetti concreti della manutenzione delle stampanti multimateriale.
Il contributo specifico di Hanin non consiste quindi nell’aver introdotto il cutter nel settore, ma nell’aver definito una struttura nella quale il porta-lama caricato a molla rimane trattenuto dalla staffa interna anche quando il coperchio viene rimosso.
Tagliare il filamento non elimina lo spurgo
Il cutter rende più affidabile la retrazione, ma non rimuove il materiale fuso già presente nell’hot end. Dopo l’introduzione del nuovo filamento, la stampante deve espellere una determinata quantità di polimero per eliminare il colore o il materiale precedente.
Questo processo può produrre residui sotto forma di torre di spurgo, filamenti estrusi in un contenitore oppure materiale depositato in una zona dedicata del piano.
La quantità di spurgo dipende dalla configurazione della stampante, dal colore, dal materiale e dal livello di contaminazione accettabile. Il passaggio da un colore scuro a uno chiaro può richiedere una quantità di materiale superiore rispetto a una transizione nella direzione opposta.
Il cutter non risolve quindi tutti i limiti delle configurazioni a ugello singolo. Il suo compito è assicurare che il filamento possa essere ritirato e sostituito senza trascinare nel sistema la sezione deformata dall’hot end.
Una lama affidabile riduce la probabilità che il cambio si interrompa, ma l’efficienza complessiva dipende anche dal sistema di alimentazione, dai sensori, dal firmware, dal percorso dei tubi e dalle strategie di spurgo definite nel software di slicing.
Perché la manutenzione conta nella stampa multicolore
Un oggetto multicolore può richiedere centinaia o migliaia di sostituzioni del filamento. Anche una probabilità di errore ridotta, ripetuta per un numero elevato di cicli, può compromettere una stampa di lunga durata.
Il cutter deve funzionare in modo coerente, tornare nella posizione iniziale e non interferire con il passaggio del materiale. La lama deve inoltre essere installata nel verso corretto e il supporto deve scorrere senza eccessivo attrito.
Residui di filamento, polvere e piccole particelle possono accumularsi vicino al meccanismo. Una lama poco affilata aumenta la forza necessaria, mentre una molla danneggiata può impedire il completo ritorno del supporto.
La soluzione di Hanin cerca di rendere più semplice l’accesso a questi elementi senza esporre inutilmente l’operatore al movimento delle molle o al bordo della lama.
Una manutenzione più ordinata può tradursi anche in tempi di fermo inferiori. In un ambiente produttivo, la possibilità di sostituire il cutter senza intervenire sull’intero hot end permette di riportare la stampante in servizio con un numero limitato di operazioni.
La strategia di Hanin nella produzione additiva
Xiamen Hanin Co., Ltd. opera nel settore delle apparecchiature di stampa attraverso il marchio HPRT e dispone di attività che comprendono stampanti termiche, sistemi per etichette, apparecchiature industriali e soluzioni di produzione additiva.
Nel campo della stampa 3D, Hanin propone tecnologie FDM, LCD, DLP, SLA, SLM e sistemi a letto di polvere basati sul processo proprietario Selective Jet Fusion.
Il portafoglio comprende macchine destinate al mercato consumer, sistemi commerciali e apparecchiature per applicazioni industriali. Hanin sviluppa inoltre materiali, software e soluzioni per alcune attività di pre-processing e post-processing.
Il cutter descritto dal modello CN224510429U appare più vicino al settore delle stampanti FFF desktop o professionali rispetto alle piattaforme industriali a letto di polvere presentate da Hanin.
La registrazione non conferma però l’arrivo di uno specifico prodotto commerciale. Le aziende depositano brevetti e modelli di utilità anche per proteggere soluzioni che possono essere modificate, integrate in progetti successivi oppure non arrivare sul mercato.
Non sono stati comunicati da Hanin il nome di una stampante dotata del nuovo cutter, una data di lancio o specifiche relative a un sistema multimateriale basato su questo meccanismo.
Un miglioramento concentrato sulla sicurezza di servizio
Il valore tecnico della proposta Hanin risiede nella separazione tra la funzione protettiva del coperchio e la funzione di trattenimento del porta-lama.
Quando il contenimento dipende dal guscio esterno, la rimozione del rivestimento può liberare elementi caricati a molla. Quando il supporto viene invece trattenuto dalla propria staffa, il modulo rimane assemblato anche durante una parte delle operazioni di manutenzione.
A questa caratteristica si aggiungono la retrazione completa del bordo tagliente, la sostituzione separata della lama e l’utilizzo del movimento del carrello per generare la forza necessaria.
Il progetto di Hanin mostra come l’evoluzione delle stampanti multimateriale dipenda anche da componenti di dimensioni ridotte. Prestazioni, automazione e affidabilità non sono determinate soltanto dalla velocità di stampa o dal numero di bobine gestite, ma dalla capacità di ogni meccanismo di ripetere il proprio ciclo senza creare blocchi o rischi durante l’assistenza.
Il modello CN224510429U non cambia il principio del taglio automatico del filamento. Propone però una modalità più controllata per integrare, trattenere e manutenere la lama all’interno della testa di stampa.
