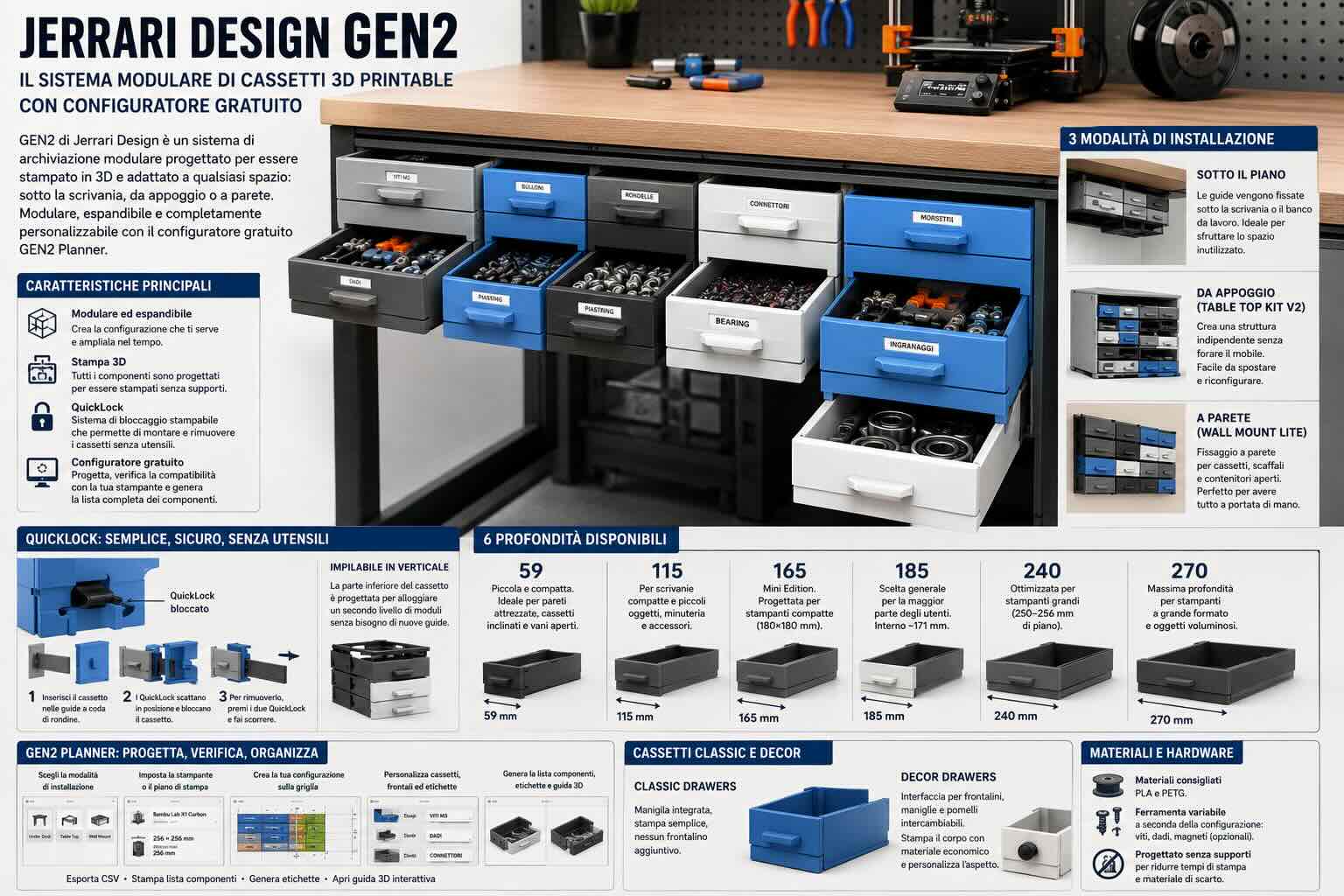

Jerrari Design ha sviluppato GEN2, un sistema di archiviazione modulare progettato per essere prodotto con una stampante 3D e adattato a scrivanie, banchi da lavoro, scaffali, pareti e superfici sottostanti. Il progetto non consiste soltanto in una raccolta di cassetti di dimensioni diverse: Jerrari Design ha creato un insieme coordinato di contenitori, guide, supporti, coperture, piedini, frontalini e accessori che possono essere combinati in base allo spazio disponibile.
L’utente può iniziare con pochi elementi e ampliare la struttura quando aumenta il numero di utensili, componenti elettronici, viti, minuteria o materiali da conservare. I moduli già stampati possono essere spostati, riutilizzati e inseriti in configurazioni differenti, riducendo la necessità di ristampare l’intero sistema quando cambia l’organizzazione del laboratorio o della postazione di lavoro.
A supporto della progettazione, Jerrari Design mette a disposizione un configuratore gratuito che consente di disegnare la composizione, verificare la compatibilità con il piano di stampa, calcolare i componenti necessari e ottenere una guida di montaggio riferita alla configurazione scelta.
Da un cassetto personale a un sistema modulare
La storia di GEN2 inizia nell’estate del 2019, quando il progettista di Jerrari Design realizzò un primo cassetto per organizzare l’area intorno a una stampante Original Prusa MK2 usata. Il modello iniziale non era modulare e nasceva come soluzione personale.
Nel gennaio 2020 Jerrari Design pubblicò il primo progetto, permettendo ad altri utenti di stamparlo. Nel giugno 2022 il concetto venne ripensato: i contenitori dei cassetti furono adattati a guide con profilo a coda di rondine, mantenendo la compatibilità con i cassetti precedenti.
Nel gennaio 2024 Jerrari Design introdusse la prima versione del Table Top Kit, pensata per utilizzare i moduli sopra una scrivania o un banco. Nel marzo dello stesso anno arrivò il meccanismo QuickLock, mentre nell’agosto 2024 venne presentata la linea Decor con frontalini e maniglie intercambiabili. Nel dicembre 2024 il Table Top Kit V2 rese possibile ampliare le strutture sia in altezza sia in larghezza.
Jerrari Design ha continuato ad aggiungere elementi al catalogo: nel 2025 sono comparsi i fissaggi magnetici flessibili, i vani aperti Cubby Shelf e il sistema Wall Mount Lite per l’installazione a parete.
Come funziona il meccanismo QuickLock
Il componente centrale di GEN2 è QuickLock, un sistema di bloccaggio stampabile in 3D che permette di collegare i contenitori alle guide o ad altri moduli senza utilizzare un utensile durante le normali operazioni di spostamento.
Nelle installazioni sotto una superficie, le guide GEN2 vengono fissate alla parte inferiore di un tavolo, di una mensola o di un banco da lavoro. I contenitori vengono fatti scorrere nelle scanalature a coda di rondine fino a quando i due elementi QuickLock, collocati sui lati, scattano nella posizione di blocco.
Per rimuovere il contenitore è necessario estrarre il cassetto, premere verso il basso i due QuickLock e far scorrere il modulo in avanti. Piccole aperture laterali permettono di controllare che il sistema sia entrato correttamente in posizione e possono essere utilizzate per azionare il meccanismo con una chiave esagonale sottile quando l’accesso con le dita risulta scomodo.
La parte inferiore dei contenitori riprende la geometria delle guide. Questa scelta permette di fissare un secondo livello di cassetti sotto il primo, creando strutture verticali senza montare una nuova guida sul tavolo. Jerrari Design propone anche QuickLock bidirezionali, utili quando si devono collegare contenitori di profondità differente o moduli più corti sotto elementi più lunghi.
Tra gli accessori opzionali sono disponibili fermi che impediscono l’estrazione involontaria del cassetto e clip per magneti che accompagnano la chiusura. I magneti non sostituiscono QuickLock: servono a mantenere il cassetto vicino al fondo del proprio alloggiamento.
Tre modalità di installazione
Jerrari Design ha organizzato GEN2 intorno a tre configurazioni principali: montaggio sotto una superficie, struttura da appoggio e installazione a parete.
Il montaggio sotto una superficie permette di utilizzare uno spazio che spesso rimane inutilizzato. Le guide vengono avvitate sotto una scrivania, un banco o una mensola e i moduli vengono inseriti in base alla disposizione desiderata. La quantità e la posizione delle viti devono essere stabilite considerando il materiale della superficie, la lunghezza delle guide e il peso previsto nei cassetti.
Il Table Top Kit V2 permette di costruire una cassettiera indipendente senza forare il mobile. Jerrari Design utilizza coperture superiori, elementi inferiori e guide di appoggio che, una volta uniti ai contenitori, formano una struttura rigida. La configurazione può essere collocata su una scrivania, su uno scaffale, su un piano da cucina o su un banco da lavoro. Il vantaggio principale è la possibilità di spostare l’intero sistema oppure di modificarne la larghezza e l’altezza.
Il Wall Mount Lite consente di installare GEN2 su una superficie verticale. Jerrari Design indica kit specifici per le collezioni da 59, 115 e 165 millimetri. L’installazione a parete può essere impiegata per realizzare cassetti inclinabili, piccoli scaffali, contenitori aperti e vani per oggetti di uso frequente. Una dima stampabile aiuta a segnare la posizione dei fori prima del fissaggio.
Cassetti Classic e cassetti Decor
Jerrari Design divide i cassetti principali in due famiglie: Classic e Decor.
I Classic Drawers riprendono il principio del modello progettato nel 2019. La maniglia è integrata nel cassetto e viene prodotta durante la stessa stampa. Non è necessario montare un frontalino separato e i modelli sono progettati per essere stampati senza supporti. Questa soluzione è indicata quando si desiderano componenti semplici, con poche operazioni di assemblaggio.
I Decor Drawers hanno invece un’interfaccia frontale sulla quale possono essere applicati frontalini, etichette, maniglie e pomelli intercambiabili. Il corpo del cassetto può essere stampato con un filamento economico, mentre il materiale più costoso o con una finitura particolare può essere riservato alla parte visibile.
Nelle versioni v2602 descritte da Jerrari Design, i cassetti Decor sono stati modificati per ridurre materiale e tempi di stampa. Il nuovo sistema utilizza elementi stampati per fissare il frontalino, limitando la necessità di viti nei modelli compatibili. La stessa interfaccia consente di sostituire l’aspetto del cassetto senza produrre nuovamente il corpo principale.
Una parte dei frontalini e dei file modificabili viene distribuita da Jerrari Design attraverso il Jerrari Club o come contenuto a pagamento. Il catalogo adotta quindi una formula mista: numerosi componenti funzionali sono disponibili gratuitamente, mentre alcune collezioni estetiche, i file CAD e determinati contenuti anticipati contribuiscono al finanziamento dello sviluppo.
Sei profondità per stampanti e applicazioni differenti
I numeri utilizzati da Jerrari Design indicano la profondità nominale del sistema, non la larghezza o l’altezza del singolo cassetto. Tutti i componenti appartenenti alla stessa composizione devono condividere la medesima profondità, mentre larghezza e altezza possono essere combinate attraverso la griglia modulare.
La collezione 59 è la più compatta. Richiede poco materiale, ha tempi di stampa inferiori rispetto alle versioni profonde ed è indicata per pareti attrezzate, piccoli cassetti, contenitori inclinabili, mensole e vani aperti.
La collezione 115 è destinata a scrivanie compatte e postazioni nelle quali non è necessario conservare oggetti lunghi. Può essere utilizzata per componenti elettronici, accessori per il modellismo, articoli da ufficio o minuteria.
La collezione 165, chiamata Mini Edition, è stata progettata considerando stampanti con un piano da circa 180 × 180 millimetri. La Bambu Lab A1 mini e la Original Prusa MINI+ di Prusa Research dispongono entrambe di un volume di stampa di 180 × 180 × 180 millimetri, rendendo questa profondità adatta a chi utilizza macchine compatte.
La collezione 185 è indicata da Jerrari Design come scelta generale per la maggior parte degli utenti. Il configuratore riporta una profondità interna di circa 171 millimetri, sufficiente per numerosi utensili manuali, materiali da disegno, ricambi e oggetti utilizzati in un laboratorio domestico.
La collezione 240 è stata ottimizzata per stampanti come Bambu Lab X1 Carbon e Prusa CORE One di Prusa Research. La Bambu Lab X1 Carbon offre un volume di stampa di 256 × 256 × 256 millimetri, mentre la Prusa CORE One dispone di un’area di 250 × 220 × 270 millimetri. L’orientamento del modello sul piano deve essere controllato nello slicer, soprattutto quando una delle dimensioni del pezzo si avvicina al limite della macchina.
La collezione 270 offre la maggiore profondità del catalogo principale ed è destinata a stampanti con piani ampi. Richiede più filamento e tempi di produzione superiori, ma permette di conservare utensili lunghi, confezioni, accessori voluminosi e materiali che non entrerebbero nelle versioni compatte.
Il configuratore gratuito GEN2 Planner
GEN2 Planner è uno degli elementi più utili del progetto di Jerrari Design. Il configuratore non si limita a mostrare un’anteprima grafica, ma accompagna l’utente nella scelta dei componenti necessari.
Il primo passaggio riguarda la modalità di installazione. L’utente può progettare una struttura sotto un tavolo, una cassettiera da appoggio o una configurazione a parete. In seguito è possibile indicare il modello della stampante oppure inserire manualmente larghezza e lunghezza del piano.
GEN2 Planner confronta questi dati con le dimensioni dei componenti. Le profondità e le misure che non possono essere prodotte sul piano specificato vengono segnalate come incompatibili. Questo controllo riduce il rischio di completare un progetto composto da elementi che la stampante non è in grado di realizzare.
Dopo aver scelto la profondità, l’utente inserisce le dimensioni dello spazio disponibile e compone la struttura su una griglia. Ogni posizione rappresenta un contenitore nel quale possono essere collocati cassetti Classic, cassetti Decor, scaffali o piccoli armadietti. Gli elementi possono essere spostati, rimossi o ridimensionati e l’altezza della griglia si adatta alla composizione.
La modalità avanzata permette di intervenire su dettagli come ripiani interni, chiusure, fermi dei cassetti e contenuto degli armadietti. È possibile assegnare un’etichetta a ogni vano, scegliendo descrizioni come viti M3, punte da trapano, componenti elettronici o ricambi della stampante.
Per i Table Top Kit, GEN2 Planner calcola anche la disposizione delle coperture superiori e delle guide inferiori. Jerrari Design suggerisce di sfalsare le giunzioni dei due strati con una disposizione simile a quella dei mattoni, evitando che le linee di separazione coincidano lungo tutta la struttura.
Il configuratore consente inoltre di selezionare lo stile dei frontalini Decor, il tipo di maniglia e l’aspetto delle porte. Al termine viene generato un elenco con quantità, componenti stampabili, minuteria e collegamenti ai modelli corrispondenti.
L’elenco può essere copiato, stampato o esportato in formato CSV. GEN2 Planner permette anche di salvare un’immagine della composizione, generare le etichette, condividere il progetto e aprire una guida tridimensionale costruita sulla disposizione scelta. Le quantità relative alla ferramenta vengono indicate come stime e devono essere confrontate con le istruzioni di montaggio di Jerrari Design.
Materiali, ferramenta e impostazioni di stampa
Jerrari Design indica PLA e PETG come materiali principali. Il PLA è più semplice da stampare, presenta una minore tendenza alla deformazione e può essere una scelta adatta per cassetti da scrivania, frontalini e strutture sottoposte a carichi moderati.
Il PETG offre una maggiore tenacità e una certa flessibilità. Le superfici di scorrimento possono risultare più regolari, ma i componenti lunghi richiedono una buona adesione al piano per evitare il sollevamento degli angoli. Per i pezzi che occupano gran parte dell’area di stampa è utile pulire con attenzione la piastra e attendere il completo raffreddamento prima della rimozione.
I Classic Drawers e numerosi componenti Decor sono progettati per essere prodotti senza supporti. L’assenza di supporti riduce il materiale di scarto e limita le operazioni di finitura, ma la qualità del movimento dipende dalla calibrazione della stampante, dalla precisione dimensionale e dalle impostazioni dello slicer.
La ferramenta cambia in base alla configurazione. Alcune installazioni possono richiedere dadi e viti M3, mentre le guide sotto il tavolo e i supporti a parete devono essere fissati con viti adatte al materiale della superficie. I magneti da 10 × 2 o 6 × 2 millimetri sono opzionali e vengono utilizzati per la chiusura assistita di cassetti e accessori compatibili.
Un sistema da pianificare prima di iniziare la stampa
GEN2 permette di produrre soltanto i moduli necessari e di aggiungerne altri in un secondo momento. Questa libertà richiede però una fase di pianificazione.
Prima di stampare una cassettiera completa è opportuno scegliere una profondità coerente con gli oggetti da conservare, controllare le dimensioni del piano di stampa e verificare lo spazio disponibile. La produzione di un piccolo modulo di prova consente di controllare la tolleranza dei cassetti, l’inserimento dei QuickLock e lo scorrimento nelle guide.
Una configurazione estesa può richiedere numerose ore di stampa e una quantità significativa di filamento. Il vantaggio non deriva quindi dal completare subito una grande struttura, ma dalla possibilità di costruire il sistema per fasi, sostituire singoli elementi e riutilizzare i componenti quando cambia l’organizzazione dello spazio.
Il configuratore di Jerrari Design rende questo processo più controllabile, perché trasforma una composizione visiva in un elenco di parti e in una sequenza di montaggio. GEN2 si rivolge soprattutto a chi considera la stampante 3D uno strumento per produrre oggetti funzionali e desidera un sistema di archiviazione modificabile, invece di una cassettiera con dimensioni stabilite dal produttore.
