Dalla stampa 3D alla produzione: il modello integrato di LS Manufacturing
La stampa 3D permette di trasformare un modello digitale in un componente fisico senza costruire stampi o attrezzature dedicate. Per questo motivo viene utilizzata con efficacia durante la progettazione di nuovi prodotti, quando è necessario controllare dimensioni, ingombri, ergonomia e compatibilità tra le parti.
Il passaggio dal prototipo alla produzione introduce però requisiti differenti. Un componente destinato a essere mostrato durante una riunione tecnica può essere considerato adeguato anche con una superficie non rifinita o con proprietà meccaniche diverse dal prodotto finale. Un pezzo destinato alla vendita deve invece rispettare tolleranze definite, sopportare carichi ripetuti, mantenere le proprie caratteristiche nel tempo e integrarsi senza problemi con tutti gli altri elementi dell’assieme.

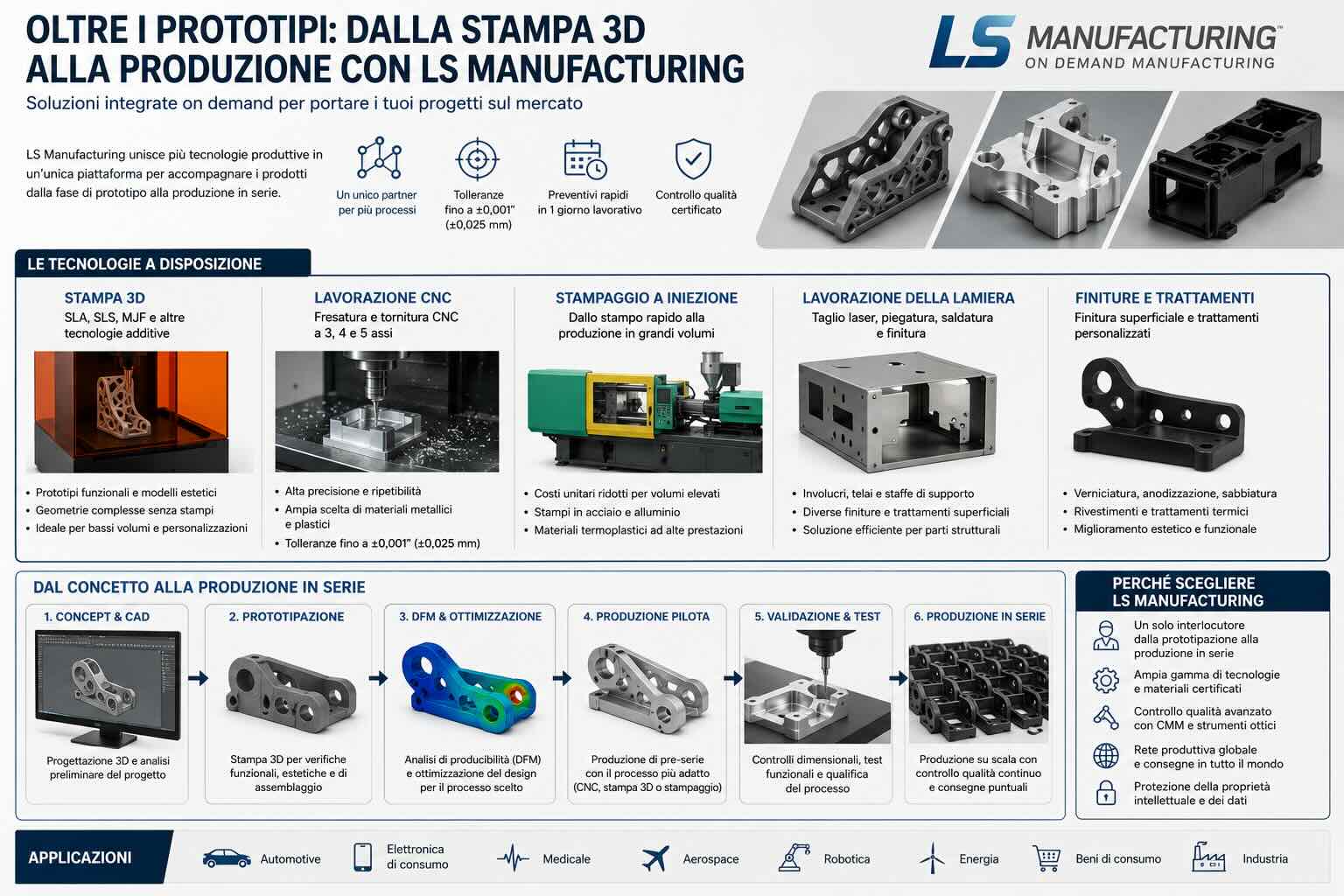

LS Manufacturing propone di affrontare questa fase attraverso una piattaforma di produzione su richiesta che riunisce stampa 3D, lavorazione CNC, stampaggio a iniezione, lavorazione della lamiera e operazioni di finitura. L’obiettivo non consiste nel sostituire ogni processo con un’unica tecnologia, ma nell’assegnare ciascun componente al metodo produttivo più adatto.
Perché un prototipo funzionante non è ancora un prodotto industriale
Un prototipo serve prima di tutto a ridurre l’incertezza. Può dimostrare che una geometria è corretta, che un’impugnatura è comoda o che una scheda elettronica entra nell’alloggiamento previsto. Non dimostra necessariamente che il componente possa essere fabbricato in migliaia di esemplari con costi, tolleranze e tempi sostenibili.
La differenza diventa evidente negli assiemi meccanici. Un foro destinato a ospitare un cuscinetto, una sede per una guarnizione o una superficie di accoppiamento richiedono dimensioni e finiture controllate. Una variazione accettabile su un modello dimostrativo può provocare giochi, attriti, perdite o difficoltà di montaggio nella produzione seriale.
Anche il materiale scelto per il prototipo può non corrispondere a quello del prodotto. Una resina fotopolimerica stampata mediante stereolitografia può riprodurre dettagli fini e superfici regolari, ma non possiede automaticamente la stessa resistenza termica, chimica o meccanica di un tecnopolimero stampato a iniezione.
LS Manufacturing inserisce la stampa 3D all’interno di un percorso produttivo più ampio. Il prototipo può quindi essere stampato per verificare il progetto, mentre la versione destinata alla vendita può essere lavorata dal pieno, ottenuta da lamiera oppure prodotta tramite stampaggio.
La stampa 3D resta utile anche oltre la prototipazione
Il passaggio alla produzione non comporta necessariamente l’abbandono della produzione additiva. La stampa 3D può essere utilizzata per realizzare componenti finali quando la geometria non è facilmente ottenibile con utensili tradizionali, quando il numero di pezzi è limitato o quando la personalizzazione costituisce una caratteristica del prodotto.
Canali interni, strutture reticolari, forme alleggerite e componenti consolidati in un unico elemento rappresentano applicazioni nelle quali la produzione additiva può offrire vantaggi concreti. Un gruppo composto da più parti lavorate, saldate o avvitate può talvolta essere riprogettato come un solo componente stampato.
La convenienza deve però essere valutata sul progetto specifico. Il tempo macchina, il materiale, l’orientamento di costruzione, le strutture di supporto e le lavorazioni successive incidono sul costo finale. Una geometria adatta alla stampa 3D può diventare meno competitiva quando il volume cresce e il componente può essere prodotto con uno stampo multicavità.
LS Manufacturing dichiara di offrire tecnologie additive come SLA, SLS e Multi Jet Fusion. Questi processi coprono esigenze differenti: la stereolitografia è indicata per dettagli fini e modelli visivi, mentre la sinterizzazione laser selettiva e la Multi Jet Fusion possono essere impiegate per parti funzionali in materiali polimerici.
La scelta non dovrebbe basarsi soltanto sull’aspetto del pezzo. Devono essere valutati carichi, temperatura di esercizio, esposizione a sostanze chimiche, comportamento all’umidità, stabilità dimensionale e durata prevista.
Le proprietà meccaniche dipendono dal processo e dall’orientamento
L’articolo originale richiama il problema dell’anisotropia, cioè la possibilità che un materiale presenti proprietà differenti in base alla direzione del carico. Il fenomeno riguarda molte tecnologie additive, ma non può essere ridotto all’affermazione secondo cui tutte le parti stampate sarebbero più deboli tra uno strato e l’altro.
Nei componenti polimerici ottenuti mediante estrusione, l’adesione tra i percorsi depositati e tra gli strati può influenzare la resistenza. Nei processi a letto di polvere e nella stampa dei metalli entrano in gioco anche porosità, tensioni residue, microstruttura, orientamento dei grani, parametri energetici e trattamenti termici.
La direzione di costruzione deve quindi essere scelta considerando le forze che agiranno sul pezzo. Nei componenti critici possono essere richiesti provini, test meccanici, controlli non distruttivi e procedure di qualificazione del processo.
Un fornitore integrato come LS Manufacturing può facilitare il confronto tra produzione additiva e lavorazioni convenzionali. Questo non elimina però la responsabilità del progettista di definire i requisiti e di validare il componente nella configurazione finale.
Quando la lavorazione CNC diventa la scelta più adatta
La lavorazione CNC parte da un blocco, una barra o una lastra di materiale e rimuove progressivamente la parte non necessaria. Fresatura e tornitura consentono di produrre componenti in alluminio, acciaio, rame, titanio e numerosi materiali plastici tecnici.
Il processo viene spesso scelto per sedi di precisione, superfici di tenuta, filettature, elementi strutturali e componenti che richiedono proprietà uniformi del materiale di partenza. Consente inoltre di utilizzare leghe e polimeri già qualificati per applicazioni industriali.
LS Manufacturing pubblicizza lavorazioni CNC con tolleranze che possono arrivare a circa ±0,001 pollici, equivalenti a circa ±0,025 millimetri, per configurazioni compatibili con tale livello di precisione. Valori più stretti possono essere raggiunti in applicazioni specifiche, ma non devono essere interpretati come una capacità automatica valida per qualsiasi geometria.
La tolleranza ottenibile dipende dalla dimensione del componente, dal materiale, dalla stabilità termica, dal numero di piazzamenti e dalla possibilità di raggiungere la superficie con l’utensile. Pareti sottili, cavità profonde e rapporti elevati tra profondità e diametro aumentano il rischio di vibrazioni, deformazioni o flessione degli utensili.
Imporre tolleranze più strette del necessario può aumentare il costo senza migliorare la funzione. Le quote critiche dovrebbero essere indicate nel disegno tecnico, mentre le superfici non funzionali possono essere gestite con tolleranze generali più ampie.
Lo stampaggio a iniezione per aumentare i volumi
Quando un componente plastico deve essere prodotto in quantità maggiori, lo stampaggio a iniezione può ridurre il costo per unità. Il materiale plastico viene fuso e iniettato in uno stampo, dove si raffredda assumendo la forma della cavità.
La costruzione dello stampo richiede un investimento iniziale che non esiste nella stampa 3D. Dopo l’avvio del processo, tuttavia, ogni ciclo può generare uno o più componenti in tempi ridotti. Gli stampi multicavità permettono di produrre più pezzi con una sola iniezione, purché geometria, flusso del materiale e sistema di raffreddamento siano progettati correttamente.
Il punto di convenienza varia in base a dimensioni, materiale, numero di cavità, complessità dello stampo e durata prevista del programma. Non esiste quindi una quantità universale oltre la quale lo stampaggio diventa sempre più economico.
Per produzioni intermedie possono essere utilizzati stampi in alluminio o attrezzature ponte. Queste soluzioni permettono di avviare una preserie, raccogliere dati dal mercato o produrre i primi lotti mentre viene completato lo stampo destinato ai volumi più elevati.
LS Manufacturing dichiara di poter seguire progetti dallo stampaggio rapido alla produzione su scala più ampia. Prima di avviare l’investimento, il cliente dovrebbe ottenere informazioni sulla durata prevista dello stampo, sul materiale dell’attrezzatura, sul numero di cavità, sulle responsabilità di manutenzione e sulla proprietà dello stampo.
Il ruolo della lavorazione della lamiera
Non tutti i prodotti richiedono componenti stampati o ricavati dal pieno. Involucri, telai, pannelli, staffe e supporti possono essere prodotti mediante taglio laser, punzonatura, piegatura e saldatura della lamiera.
La lavorazione della lamiera può risultare più efficiente della fresatura quando il componente presenta pareti sottili e una geometria sviluppabile da una lastra. Un contenitore elettronico, per esempio, può essere ottenuto tagliando il profilo, realizzando fori e asole, piegando le superfici e applicando inserti filettati.
LS Manufacturing include la fabbricazione della lamiera nella propria offerta. Questo consente di progettare un prodotto composto da elementi realizzati con processi differenti: involucro in lamiera, dissipatore lavorato CNC, condotti stampati in 3D e copertura plastica stampata a iniezione.
La qualità dell’assieme dipende dalla coerenza tra i processi. Quote di riferimento, tolleranze di piegatura, spessori dei rivestimenti e posizioni degli inserti devono essere gestiti considerando il montaggio finale, non come caratteristiche isolate.
Un esempio di percorso dal prototipo alla produzione
Un’azienda che sta sviluppando un dispositivo elettronico potrebbe iniziare con un involucro stampato in 3D. Il primo modello permette di verificare la disposizione della scheda, dei connettori, del display e del sistema di ventilazione.
Dopo le prove iniziali, il progetto viene aggiornato. Le staffe interne soggette a carico possono essere lavorate CNC in alluminio, mentre una copertura esterna può essere prodotta mediante stampaggio a iniezione. Il pannello posteriore, se piano e dotato di pieghe semplici, può essere realizzato in lamiera.
Le parti devono essere controllate come un assieme. Il rivestimento anodizzato delle parti in alluminio modifica leggermente le dimensioni; la verniciatura a polvere aggiunge spessore alla lamiera; il ritiro del materiale influenza il componente stampato a iniezione.
LS Manufacturing presenta il proprio servizio integrato come una soluzione per coordinare queste attività attraverso un unico interlocutore. Il vantaggio potenziale consiste nella possibilità di gestire file, revisioni, tolleranze e controlli attraverso un flusso comune.
La progettazione per la producibilità deve iniziare dal file CAD
Il Design for Manufacturability, indicato con la sigla DFM, analizza il modello prima dell’avvio della produzione. Lo scopo è individuare caratteristiche difficili, costose o incompatibili con il processo selezionato.
Nella fresatura, il controllo può evidenziare angoli interni impossibili da ottenere con una fresa di diametro standard, cavità troppo profonde o pareti soggette a vibrazione. Nello stampaggio a iniezione vengono esaminati spessori, sformi, sottosquadri, nervature, punti di iniezione e possibili segni di ritiro.
Per la stampa 3D, una revisione DFM può valutare orientamento, supporti, spessori minimi, rischio di deformazione e accessibilità delle superfici che richiederanno una finitura.
LS Manufacturing dichiara di fornire analisi DFM automatizzate e revisioni condotte da tecnici. L’utilità di questo servizio dipende dalla qualità delle informazioni fornite dal cliente. Un file tridimensionale privo di disegno tecnico non comunica sempre tolleranze, rugosità, trattamenti, materiale certificato o funzione delle superfici.
Il pacchetto di produzione dovrebbe quindi comprendere il modello CAD, un disegno quotato, la distinta dei materiali, le specifiche di finitura e un elenco delle caratteristiche considerate critiche.
Metrologia e controllo qualità nella produzione integrata
La conformità geometrica non può essere determinata soltanto osservando il componente. Calibri e micrometri permettono di controllare numerose quote, mentre una macchina di misura a coordinate, o CMM, può ricostruire la posizione tridimensionale di superfici, fori e riferimenti.
LS Manufacturing indica l’impiego di CMM, sistemi ottici e strumenti per l’analisi dei materiali. La disponibilità dell’attrezzatura non è però sufficiente: occorrono procedure di taratura, piani di campionamento, personale qualificato e criteri di accettazione condivisi.
Nella stampa 3D, il controllo può risultare più complesso a causa delle superfici irregolari, dei canali interni e delle geometrie reticolari. In alcuni casi sono necessari tomografia computerizzata, controlli non distruttivi o provini prodotti insieme al componente.
Per le produzioni ripetitive possono essere richiesti un rapporto di ispezione del primo articolo, certificati del materiale, registrazione dei parametri di processo e tracciabilità dei lotti. Nei settori medicale, aerospaziale e automobilistico devono essere verificate anche le certificazioni applicabili allo stabilimento che esegue il lavoro.
Che cosa cambia con un solo interlocutore
Affidare più lavorazioni a fornitori separati comporta gestione di preventivi, trasporti, revisioni e standard di controllo differenti. Un errore può emergere soltanto durante l’assemblaggio, quando ciascun fornitore sostiene di aver rispettato il proprio disegno.
L’approccio proposto da LS Manufacturing mira a ridurre questi passaggi. Un solo referente può coordinare il ciclo di lavoro, confrontare i processi e verificare la compatibilità tra le parti.
Il vantaggio è più evidente quando il progetto comprende tecnologie differenti o attraversa più fasi produttive. La stessa organizzazione può seguire il prototipo, la preserie e l’aumento dei volumi, limitando la perdita di informazioni durante i trasferimenti.
L’integrazione commerciale non significa però che ogni operazione venga eseguita nello stesso edificio. LS Manufacturing dichiara di operare attraverso una propria struttura produttiva a Dongguan e una rete di partner. Il cliente dovrebbe quindi sapere quale stabilimento realizzerà ciascun componente, quali processi saranno affidati a terzi e quali certificazioni copriranno la commessa.
I controlli necessari prima di affidare la produzione
La riduzione del numero di fornitori non elimina i rischi di approvvigionamento. Concentrare molti processi presso un unico interlocutore può semplificare il coordinamento, ma aumenta la dipendenza operativa da quell’organizzazione.
Prima di trasferire un programma produttivo, è opportuno verificare capacità effettiva, tempi realistici, disponibilità dei materiali, gestione delle non conformità, protezione della proprietà intellettuale e continuità delle forniture.
Le certificazioni dichiarate da LS Manufacturing devono essere controllate rispetto al sito produttivo, al campo di applicazione e al periodo di validità. La presenza di una certificazione ISO 9001 indica l’esistenza di un sistema di gestione della qualità, ma non certifica automaticamente ogni componente o ogni tolleranza pubblicizzata.
Per i componenti critici, il contratto dovrebbe specificare piano di controllo, frequenza delle ispezioni, documenti richiesti, gestione delle modifiche e criteri per l’approvazione di eventuali subfornitori.
Un modello basato sulla scelta del processo, non sulla sostituzione delle tecnologie
Il principale valore dell’approccio presentato da LS Manufacturing non consiste nel dichiarare una tecnologia superiore alle altre. La stampa 3D, la lavorazione CNC, lo stampaggio a iniezione e la fabbricazione della lamiera rispondono a esigenze diverse.
La produzione additiva riduce i tempi di preparazione e permette geometrie complesse. La lavorazione CNC offre materiali consolidati, precisione e finiture controllabili. Lo stampaggio a iniezione distribuisce il costo dello stampo su un numero elevato di componenti. La lamiera consente di ottenere involucri e strutture leggere senza rimuovere grandi quantità di materiale.
Il compito di una piattaforma integrata consiste nel collegare queste tecnologie durante il ciclo di vita del prodotto. Un componente può nascere come prototipo stampato, diventare una preserie lavorata CNC e passare allo stampaggio dopo la stabilizzazione della domanda.
LS Manufacturing propone un unico ambiente per coordinare questo percorso. Il risultato dipende però dalla qualità della progettazione, dalla chiarezza delle specifiche e dalla capacità di misurare ogni fase. La continuità tra prototipo e produzione non nasce dalla semplice disponibilità di più macchine, ma da un sistema capace di mantenere sotto controllo dati, revisioni, materiali, tolleranze e responsabilità.
