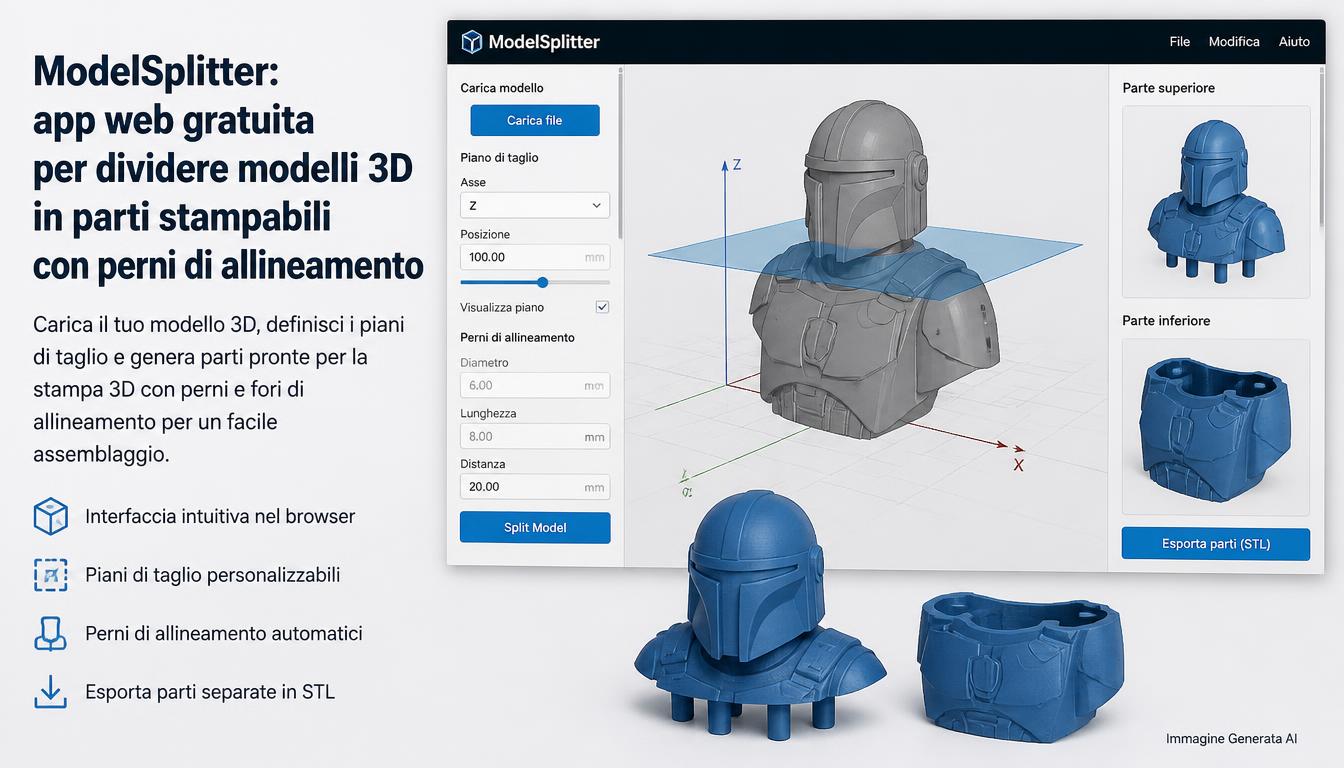

ModelSplitter porta nel browser tagli curvi, giunzioni e suddivisione automatica dei modelli per la stampa 3D

Dividere un modello 3D troppo grande per il volume di costruzione non significa semplicemente attraversare una mesh con una serie di piani. Quando l’oggetto deve essere stampato in più sezioni e successivamente assemblato, entrano in gioco la posizione delle giunzioni, l’orientamento delle parti, la visibilità delle linee di separazione, il numero complessivo dei componenti, la presenza di superfici sovrapposte e soprattutto il sistema con cui i pezzi vengono riallineati. ModelSplitter prova ad affrontare questo problema attraverso un’applicazione che funziona direttamente nel browser e che, nell’ottobre 2026, è disponibile come beta pubblica gratuita. Il software lavora con modelli STL e 3MF e consente non soltanto di effettuare tagli planari, ma anche di disegnare separazioni che seguono la superficie della mesh, aggiungere perni e chiavi di allineamento, predisporre sedi per magneti e organizzare assemblaggi formati da numerose parti.

Il punto da chiarire è che ModelSplitter non è un sistema CAD parametrico e non trasforma una mesh triangolare in un modello solido con storia delle feature. Rimane invece uno strumento orientato alla modifica di geometrie mesh per prepararle alla produzione additiva. È una distinzione importante soprattutto quando si lavora con scansioni 3D, modelli organici o geometrie generate mediante strumenti di intelligenza artificiale: il fatto che il file possa essere importato non significa automaticamente che sia geometricamente corretto, manifold o immediatamente sezionabile.

Dal semplice piano di taglio alle separazioni che seguono la superficie

Il tradizionale metodo di suddivisione disponibile negli slicer consiste nell’intersecare il modello con uno o più piani. È efficace per oggetti tecnici, grandi pannelli, contenitori o geometrie nelle quali la linea di giunzione può rimanere rettilinea. Diventa però meno conveniente con miniature, statue, creature, cosplay e modelli organici, dove può essere preferibile nascondere il raccordo lungo una cintura, il bordo di un indumento, una piega, una giunzione dell’armatura o un’altra discontinuità già presente nella geometria.

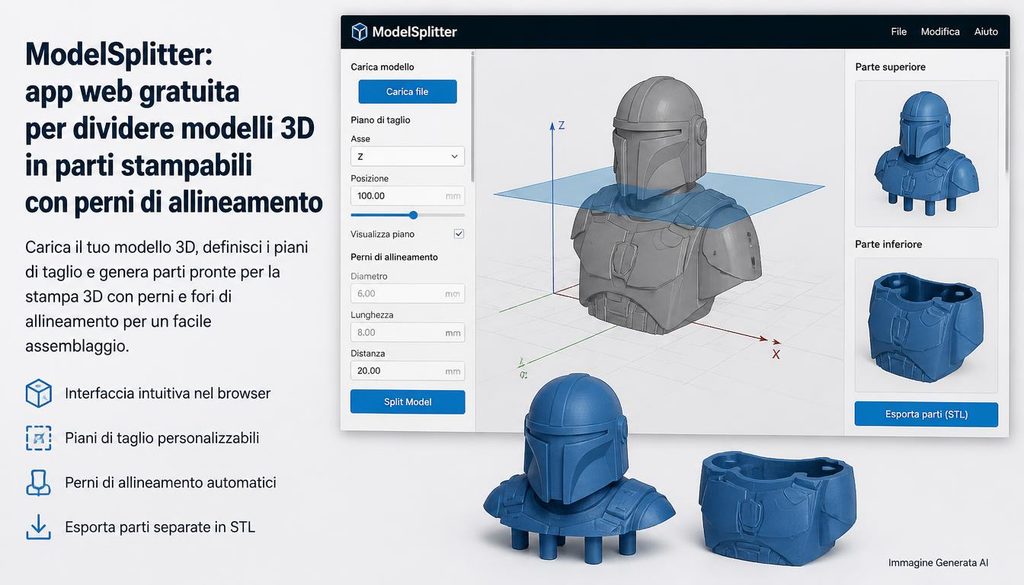

ModelSplitter mette a disposizione diverse modalità. Con Plane si effettua un normale taglio planare orientabile sugli assi X, Y e Z oppure rispetto alla vista. Multi-plane permette invece di impostare più piani contemporaneamente e distribuirli lungo i tre assi. Con Auto multi-plane l’utente specifica il volume utile della propria stampante, direttamente oppure attraverso un preset, e il software propone una serie di piani che consentano alle sezioni risultanti di rientrare nel volume indicato. È inoltre possibile lasciare un margine rispetto ai bordi del piano di stampa, soluzione utile perché una parte che misura esattamente quanto il volume nominale della macchina non è necessariamente una parte realmente stampabile.

Più particolare è il gruppo degli strumenti destinati alle geometrie organiche. Line permette di tracciare una linea sul modello e costruisce un percorso di separazione usando le intersezioni anteriori e posteriori osservate dalla vista corrente. È quindi rapido, ma richiede di controllare il retro dell’oggetto perché il percorso ricostruito automaticamente può attraversare zone indesiderate. Band crea invece un anello regolabile attorno alla superficie: alcuni punti possono essere fissati e successivamente spostati, mentre un parametro di smoothing controlla quanto il segmento deformato debba raccordarsi con il resto della linea. Rope consente di costruire progressivamente il percorso ruotando il modello, soluzione più controllabile quando la separazione deve seguire una forma irregolare anche sul lato non inizialmente visibile. Infine Paint to cut permette di dipingere l’intera regione da separare e utilizzare il contorno della selezione come linea di divisione.

Quest’ultima funzione è interessante perché avvicina il flusso di lavoro alla selezione di superfici tipica degli strumenti di mesh editing. Non basta però colorare una sottile linea: la documentazione del software raccomanda di selezionare l’intera regione da separare, compreso il lato posteriore. Se la selezione presenta vuoti, isole o bordi che si toccano, il contorno può diventare ambiguo oppure produrre più linee di separazione.

Il taglio curvo non è soltanto una questione estetica

Spostare una linea di giunzione su un dettaglio già presente nella geometria può ridurne la visibilità dopo l’assemblaggio, ma non elimina i vincoli meccanici della stampa. Una superficie molto complessa può offrire un riferimento geometrico migliore rispetto a un piano perfettamente liscio, ma può anche rendere più difficile la finitura, l’incollaggio o l’inserimento dei connettori. La scelta della separazione deve quindi considerare contemporaneamente estetica, orientamento di stampa, necessità di supporti, resistenza della parte e accessibilità della superficie durante l’assemblaggio.

ModelSplitter permette di scegliere come costruire la faccia di separazione. Il taglio può seguire il contorno disegnato oppure trasformarsi in una superficie più semplice; è inoltre disponibile un’opzione che conserva una zona piana vicino alla linea di separazione. Si tratta di elementi importanti perché una linea curva sulla superficie esterna non implica necessariamente che tutta la superficie interna della giunzione debba assumere una geometria altrettanto complessa.

Perni integrati, chiavi separate e sedi per magneti

Dopo la separazione del modello, uno dei problemi principali è ottenere un posizionamento ripetibile dei pezzi. ModelSplitter integra diversi sistemi di riferimento. I built-in pins sono perni solidali con una delle due metà e accompagnati dalla corrispondente cavità sull’altra. L’utente può definirne numero, diametro, lunghezza e gioco. In alternativa sono disponibili loose tenons, cioè elementi separati da stampare autonomamente che entrano in cavità presenti su entrambi i componenti. Questa soluzione evita di avere un perno fragile sporgente dalla superficie di una delle parti e può risultare più adatta a oggetti grandi o a elementi destinati a essere maneggiati prima dell’assemblaggio.

Il software consente inoltre di creare direttamente le sedi per magneti, utilizzando dimensioni predefinite oppure diametro e spessore misurati dall’utente. Sono disponibili parametri aggiuntivi per impostare il gioco laterale e una profondità supplementare sotto la superficie. La presenza di una cavità digitale delle dimensioni nominali del magnete non garantisce comunque un accoppiamento corretto dopo la stampa. Diametro dell’ugello, compensazione XY, materiale, orientamento, restringimento, calibrazione del flusso e accuratezza dimensionale della macchina influenzano il risultato.

L’interfaccia mostra, per esempio, valori di fit dell’ordine di 0,2 mm come impostazioni utilizzabili per alcune giunzioni, ma non devono essere interpretati come una tolleranza universale. Per una stampante FFF ben calibrata potrebbe essere un punto di partenza ragionevole per alcune geometrie; su macchine, materiali e orientamenti diversi potrebbe invece produrre un accoppiamento troppo lasco o eccessivamente stretto. Prima di suddividere un modello di grandi dimensioni è quindi più prudente stampare una piccola provetta con la stessa geometria di innesto.

Per assemblaggi complessi è disponibile anche la numerazione delle giunzioni: il software può incidere lo stesso numero sulle due superfici corrispondenti. La profondità dell’incisione è regolabile. La funzione non modifica la precisione meccanica della giunzione, ma riduce uno dei problemi pratici dei modelli costituiti da decine di componenti, cioè identificare rapidamente quali superfici debbano essere accoppiate.

Una funzione interessante per modelli più grandi del volume di stampa

Uno degli aspetti più interessanti è la pianificazione automatica delle separazioni rispetto al volume della stampante. La documentazione ufficiale descrive un sistema Auto multi-plane che utilizza larghezza, profondità e altezza disponibili e genera una proposta di suddivisione modificabile successivamente dall’utente. È quindi corretto parlare di pianificazione automatica del fitting nel volume di costruzione.

Va invece trattato con maggiore cautela il dato secondo cui, in una dimostrazione con un modello Walker a grandezza naturale, il sistema avrebbe prodotto 58 componenti rispetto ai 112 ottenuti con una griglia semplice. Il valore è attribuito allo sviluppatore e descrive uno specifico esempio, non un benchmark pubblicato con modello sorgente, parametri, volume di costruzione e procedura di confronto riproducibili. Non è quindi possibile dedurne che ModelSplitter dimezzi generalmente il numero delle parti. Il risultato suggerisce piuttosto perché una strategia che tenga conto dell’orientamento e dell’ingombro effettivo della geometria possa essere molto più efficiente di una griglia cartesiana uniforme.

Anche il concetto di “minor numero possibile di parti” va interpretato con attenzione. Minore non significa necessariamente migliore. Una sezione molto grande può richiedere più supporti, avere un orientamento meccanicamente sfavorevole o occupare quasi tutto il piano di costruzione, aumentando le conseguenze economiche di un eventuale fallimento. In alcuni casi può essere preferibile avere più elementi ma orientarli meglio o progettare le linee di giunzione in zone meno visibili.

Riduzione della mesh senza modificare necessariamente il modello esportato

Le mesh provenienti da scansioni o da strumenti di generazione 3D possono contenere quantità molto elevate di triangoli. Effettuare continuamente selezioni, preview, operazioni booleane e ricalcolo delle superfici su questi modelli può diventare pesante, soprattutto considerando che ModelSplitter esegue gran parte del lavoro nel browser.

Per questo il software consente di creare una copia alleggerita utilizzata durante le operazioni di taglio. La documentazione specifica che il modello originale viene conservato per l’esportazione. È quindi importante distinguere una working copy decimata dal file finale: ridurre temporaneamente il numero dei triangoli per migliorare l’interattività non significa necessariamente esportare una versione semplificata della geometria. Esiste comunque anche l’opzione per esportare esplicitamente la copia ridotta.

Questa architettura può essere particolarmente utile con modelli organici molto densi, ma introduce una considerazione tecnica: la linea di taglio viene determinata lavorando su una rappresentazione che può essere semplificata. Su dettagli estremamente piccoli conviene quindi controllare attentamente il risultato e, quando necessario, utilizzare la geometria completa.

La promessa di lavorare con “qualsiasi modello” richiede una precisazione

Lo sviluppatore presenta ModelSplitter come utilizzabile anche con scansioni 3D e modelli prodotti da generatori AI. Dal punto di vista dei formati e del tipo di geometria l’affermazione è plausibile, perché tali sistemi producono comunemente mesh esportabili in formati compatibili. Non significa però che qualsiasi mesh possa essere tagliata senza interventi.

La stessa documentazione di ModelSplitter include strumenti specifici per individuare fori, facce invertite, facce duplicate e shell separate. È disponibile una riparazione conservativa che tenta di correggere alcuni errori senza modificare intenzionalmente la forma e una modalità più aggressiva capace di aggiungere o rimuovere facce. Quest’ultima può alterare la geometria nelle zone ricostruite. Il produttore specifica inoltre che neppure la procedura avanzata riesce necessariamente a riparare ogni modello.

È una precisazione particolarmente importante per i file generati tramite AI. “Generato dall’intelligenza artificiale” descrive l’origine del modello, non la sua qualità geometrica. Una mesh visivamente corretta può contenere autointersezioni, superfici aperte, pareti prive di spessore, parti scollegate o topologie poco adatte alle operazioni booleane. Lo stesso vale per molte scansioni 3D grezze.

Inlay e stampa multicolore senza modificare il modello in un CAD completo

ModelSplitter include anche una funzione Inlay, che non attraversa completamente l’oggetto ma trasforma la regione selezionata in un elemento separato e crea la relativa cavità nel modello principale. L’applicazione indicata è la realizzazione di dettagli da stampare in un colore o materiale differente.

L’utente può impostare profondità e gioco dell’inserto e scegliere se creare una base piana. In questo caso l’elemento può essere appoggiato più facilmente al piano di stampa. Disattivando l’opzione, la superficie inferiore dell’inlay segue maggiormente la geometria del modello originale, soluzione che può conservare meglio lo spessore ma richiedere supporti.

È un approccio interessante soprattutto per chi utilizza una stampante a singolo materiale: occhi, stemmi, decorazioni o altri elementi possono essere separati, prodotti con un secondo filamento e inseriti successivamente nel corpo principale senza necessità di un sistema automatico di cambio materiale. Ancora una volta, però, il valore di fit impostato digitalmente deve essere verificato sulla macchina reale.

Riparazione, sculpting e booleane: il confine con un mesh editor

La beta si è progressivamente ampliata oltre il semplice splitting. Sono presenti strumenti di sculpting per lisciare, gonfiare o appiattire localmente una superficie, maschere per proteggere determinate aree e primitive come cubi, sfere, cilindri, coni e anelli. Questi oggetti possono essere combinati mediante operazioni booleane di unione, differenza e intersezione.

Non sarebbe però corretto presentare ModelSplitter come sostituto completo di Blender, ZBrush, Meshmixer o di un ambiente CAD. Gli strumenti sono orientati soprattutto alle modifiche necessarie prima della stampa e alla preparazione delle separazioni. Per ricostruzione topologica avanzata, modellazione parametrica, retopology, sculpting complesso o progettazione meccanica vincolata rimangono necessari strumenti più completi.

Differenze rispetto agli strumenti di taglio già presenti negli slicer

L’idea di dividere un STL e aggiungere riferimenti di assemblaggio non è nuova. PrusaSlicer, per esempio, dispone da tempo di uno strumento di taglio che può operare con piani orientabili, generare plug, tasselli separati e snap connector e creare giunzioni a coda di rondine. Anche altri slicer moderni incorporano funzioni analoghe.

Bambu Studio ha ulteriormente ampliato questo tipo di flusso e, dalla versione 2.8, include anche strumenti dedicati alla realizzazione di guide di assemblaggio. Di conseguenza non sarebbe corretto attribuire a ModelSplitter l’invenzione della suddivisione automatizzata dei modelli o dei connettori generati dal software.

La differenza più interessante è invece l’enfasi sulle linee di separazione non planari disegnate direttamente sulla superficie, sulle selezioni dipinte e sul workflow indipendente dallo slicer. Un utente può preparare le parti e successivamente esportarle verso il programma di slicing che preferisce. ModelSplitter può quindi essere visto come un livello intermedio tra mesh editor generalisti e strumenti di preparazione incorporati negli slicer.

Guide di montaggio e gestione degli assemblaggi numerosi

Quando il numero dei componenti aumenta, la suddivisione geometrica è soltanto metà del problema. Bisogna conservare i rapporti tra le parti e rendere comprensibile la sequenza di assemblaggio. ModelSplitter può esportare le parti individualmente in STL, raccoglierle in un singolo file 3MF oppure generare un pacchetto ZIP comprendente le informazioni di assemblaggio. La versione Pro annunciata include inoltre un manifest e una guida in PDF.

La numerazione incisa sulle superfici di accoppiamento è complementare a questa funzione. Rispetto a una cartella contenente decine di STL denominati manualmente, la presenza di riferimenti coerenti riduce la probabilità di confondere componenti simili. Non deve però essere interpretata come un sistema PLM o come una vera distinta base industriale: l’obiettivo rimane la gestione pratica di un modello da stampare e ricomporre.

Elaborazione nel browser e privacy dei modelli

Uno degli elementi distintivi dichiarati dal progetto è l’elaborazione locale. Secondo la documentazione pubblicata da ModelSplitter, la geometria caricata viene elaborata nel browser e il modello non viene inviato ai server del servizio. Per chi lavora con file proprietari è un’impostazione potenzialmente interessante rispetto agli strumenti basati su elaborazione cloud.

La descrizione va tuttavia riportata con precisione. Durante la beta il sito raccoglie alcuni dati telemetrici anonimi, tra cui strumenti utilizzati, tipo di operazione, dimensione approssimativa del modello, durata dei tagli, numero delle parti, formato di esportazione ed eventuali errori. Il produttore afferma che non vengono associati cookie, indirizzo IP o identificatore persistente e mette a disposizione un comando per disattivare questa raccolta. Il modulo di feedback trasmette naturalmente il testo inserito dall’utente, mentre l’iscrizione alla lista di lancio utilizza MailerLite. La frase “il modello non viene caricato” riguarda quindi specificamente la geometria dell’oggetto e non significa che la pagina funzioni completamente senza alcuna comunicazione di rete.

L’esecuzione locale comporta inoltre che prestazioni e disponibilità di memoria dipendano in parte dal dispositivo e dal browser. Il produttore raccomanda desktop o notebook e considera lo schermo di uno smartphone troppo piccolo per disegnare accuratamente le linee di separazione. È prevista anche l’interazione tramite tablet con stilo.

Dalla beta gratuita al modello Free e Pro

Al 7 ottobre 2026 ModelSplitter è una beta pubblica, non un prodotto software arrivato alla versione 1.0. Tutte le funzioni disponibili risultano sbloccate gratuitamente durante questa fase. Lo sviluppatore ha annunciato un lancio su Kickstarter previsto per la fine di novembre 2026 e una successiva separazione tra edizione gratuita e ModelSplitter Pro.

I prezzi indicati prima della campagna sono anch’essi annunci commerciali e non prezzi di un prodotto già disponibile sul mercato. Il piano prevede £25 per i primi 50 sostenitori Early Bird, £37 per una licenza Pro individuale Kickstarter e £119 per una licenza Studio destinata a quattro utenti; il prezzo retail previsto dopo la campagna è indicato in £49 per Pro e £159 per Studio. Il produttore dichiara inoltre un pagamento una tantum, senza abbonamento, mentre eventuali futuri servizi basati sul consumo — viene citato come esempio un possibile servizio AI — non sarebbero compresi. Al momento non ne è comunque annunciato uno per il lancio.

La distinzione fra beta e prodotto commerciale è rilevante anche per la stabilità. Nel forum pubblico del progetto sono già documentati casi nei quali geometrie complesse hanno prodotto selezioni indesiderate o crash durante il taglio. È normale per un software ancora in fase di test, ma significa che ModelSplitter non dovrebbe essere valutato come uno strumento di produzione già completamente maturo.

Dove può essere realmente utile

Il caso d’uso più evidente è quello di modelli artistici o organici più grandi della stampante: statue, cosplay, props, creature, busti, elementi scenografici e scansioni. La possibilità di nascondere una linea di separazione all’interno di un dettaglio già presente sulla superficie può ridurre il lavoro di stuccatura e finitura rispetto a una suddivisione completamente planare. Lo stesso vale per la stampa di elementi multicolore separati mediante inlay.

Per oggetti meccanici progettati fin dall’inizio in CAD, invece, la strategia migliore rimane spesso progettare le giunzioni direttamente nel modello parametrico. In quel contesto è possibile controllare quote, accoppiamenti, spessori, viti, inserti filettati, riferimenti e superfici funzionali con maggiore precisione. ModelSplitter diventa più interessante quando il file originale non è disponibile, quando si dispone soltanto della mesh finale oppure quando il modello è talmente organico da rendere poco conveniente ricostruirlo in CAD.

La possibilità di lavorare direttamente nel browser abbassa inoltre la barriera d’ingresso per chi vuole modificare un STL senza apprendere un software di modellazione completo. È probabilmente questo, più della semplice presenza dei perni, l’aspetto da osservare nell’evoluzione del progetto: portare operazioni di mesh editing abbastanza sofisticate dentro un’interfaccia focalizzata esclusivamente sulla preparazione alla stampa.

Inquadramento tecnico

ModelSplitter introduce quindi un approccio interessante, ma il suo valore non sta nell’aver inventato la divisione dei modelli o i perni di assemblaggio. La parte più caratteristica è la combinazione di tagli guidati direttamente sulla superficie, preparazione delle giunzioni, gestione degli assemblaggi e utilizzo tramite browser. La beta disponibile nell’ottobre 2026 dimostra già un insieme di funzioni piuttosto ampio; rimangono da valutare su una base più estesa stabilità, robustezza delle operazioni booleane su mesh problematiche, prestazioni con modelli molto pesanti e soprattutto la qualità geometrica degli accoppiamenti dopo la stampa su macchine e materiali differenti.
