Un modello di utilità cinese per la gestione dei materiali sfusi nella stampa 3D
Guangzhou Wenbo Intelligent Technology Co., Ltd. ha ottenuto il 17 luglio 2026 il modello di utilità cinese CN224510438U, relativo a un meccanismo destinato al riscaldamento e all’alimentazione dei materiali di consumo impiegati nella stampa 3D.
La documentazione descrive un contenitore compatto che non svolge soltanto la funzione di tramoggia. Il sistema è progettato per riscaldare il materiale, distribuirlo all’interno della camera, mantenerlo in movimento e trasferirlo verso l’unità di estrusione mediante un sistema di alimentazione forzata.
La terminologia utilizzata nel documento rimane generica, ma la configurazione meccanica indica un’applicazione rivolta soprattutto a pellet, granuli plastici e materiali polverulenti. Il sistema non appare invece pensato per il classico filamento continuo utilizzato nelle stampanti FFF da tavolo.
Che cosa protegge il modello di utilità CN224510438U
Nel sistema cinese della proprietà industriale, un modello di utilità riguarda una soluzione tecnica applicata alla forma, alla struttura o alla combinazione degli elementi di un prodotto. Non equivale alla dimostrazione che il dispositivo sia già disponibile sul mercato, né certifica le prestazioni indicate dal titolare.
Il documento ottenuto da Guangzhou Wenbo Intelligent Technology Co., Ltd. tutela quindi una particolare configurazione costruttiva. Al momento non risultano pubblicati dati relativi a test di durata, precisione del dosaggio, consumi energetici, capacità del contenitore o compatibilità con specifiche famiglie di polimeri.
La soluzione deve essere considerata come una proposta tecnica formalizzata, la cui efficacia industriale dovrà essere verificata attraverso prototipi, prove con materiali differenti e cicli di funzionamento prolungati.

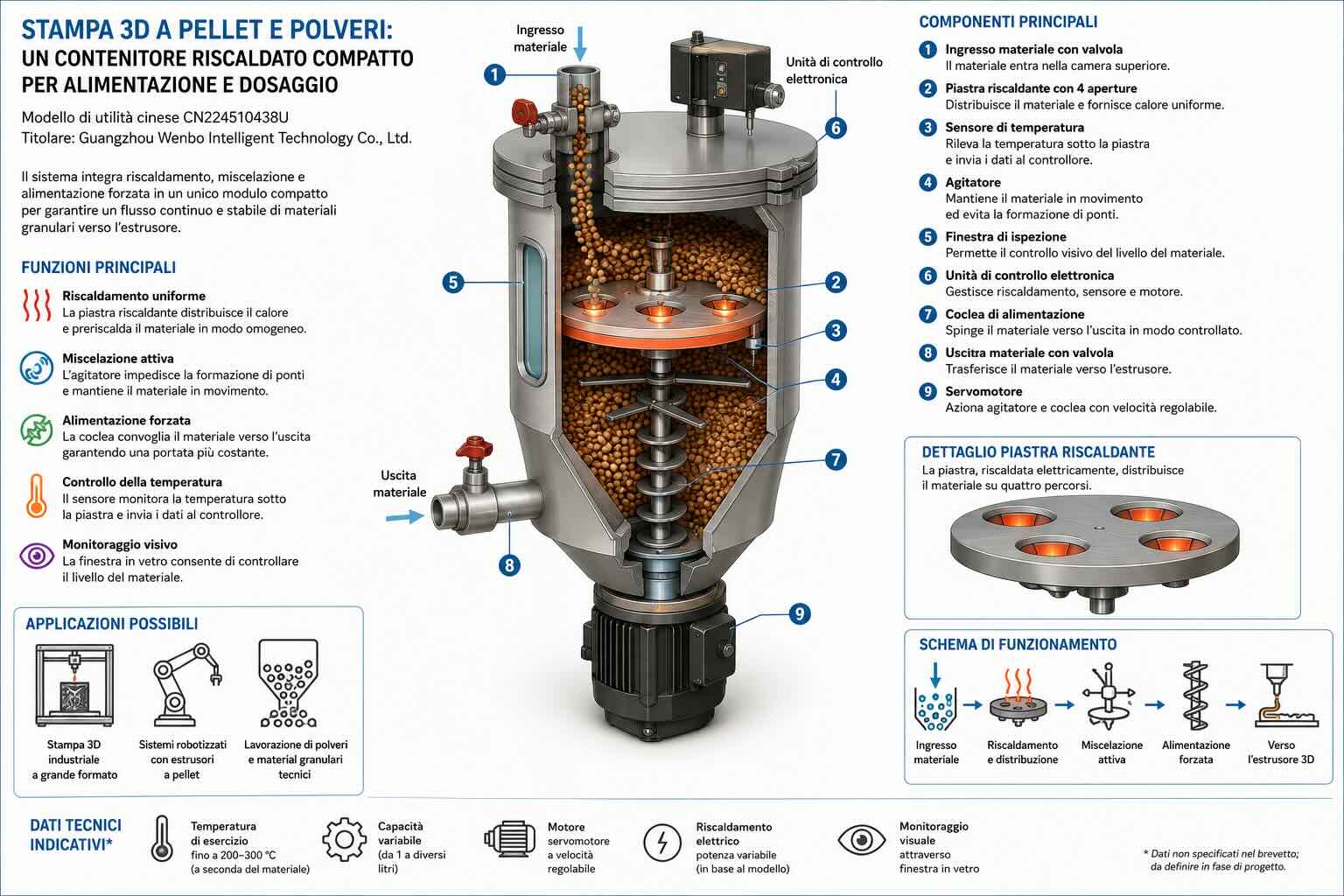

Un contenitore cilindrico con ingresso e uscita controllati
L’elemento principale è un recipiente cilindrico dotato di coperchio superiore filettato e rimovibile. Il materiale entra attraverso una condotta collocata nella parte alta e viene scaricato da un’apertura situata sul fondo rastremato.
La geometria conica della sezione inferiore ha lo scopo di convogliare il materiale verso il punto di uscita. Le due tubazioni sono dotate di valvole che consentono di isolare il contenitore durante il riempimento, la manutenzione o l’interruzione del processo.
Sulla parete è presente anche una finestra trasparente, indicata come elemento in vetro, attraverso la quale l’operatore può controllare il livello del materiale. Si tratta di una soluzione semplice, ma utile nei sistemi alimentati con materiale sfuso, dove un’interruzione della fornitura può causare variazioni del flusso o l’arresto dell’estrusione.
Il coperchio removibile permette di accedere alla parte superiore del meccanismo. Questa caratteristica potrebbe facilitare la pulizia della piastra riscaldante e la rimozione di residui, soprattutto durante il cambio di materiale.
La piastra riscaldante distribuisce il flusso
All’interno del contenitore è sospesa una piastra metallica circolare collegata a un’unità di controllo montata sul coperchio. La piastra presenta quattro aperture sagomate come piccoli imbuti.
Il materiale proveniente dalla condotta di ingresso cade sulla superficie riscaldata, si distribuisce sulla piastra e attraversa le quattro aperture prima di raggiungere la parte inferiore del recipiente. In questo modo, il flusso viene suddiviso in più percorsi anziché concentrarsi in un unico punto.
La configurazione proposta da Guangzhou Wenbo Intelligent Technology Co., Ltd. differisce da una tramoggia riscaldata soltanto lungo le pareti esterne. Il materiale viene condotto direttamente a contatto, o in prossimità, di una superficie metallica calda. Questo principio può aumentare lo scambio termico e ridurre le differenze di temperatura tra il materiale situato al centro del contenitore e quello vicino alle pareti.
Il riscaldamento uniforme rappresenta un aspetto importante nei sistemi a pellet. Una massa di granuli con zone a temperature differenti può infatti produrre un’alimentazione irregolare dell’estrusore. I granuli più freddi richiedono più energia per raggiungere la condizione di lavorazione, mentre quelli eccessivamente caldi possono iniziare ad ammorbidirsi prima di entrare nella vite principale.
Il controllo della temperatura e i suoi limiti
Sotto la piastra è installato un sensore che invia i valori di temperatura al controllore superiore. Il sistema può quindi regolare l’energia fornita all’elemento riscaldante sulla base delle misurazioni ricevute.
La documentazione disponibile non chiarisce se il controllo utilizzi soglie semplici oppure un algoritmo proporzionale, integrale e derivativo. Non sono indicati neppure il campo di temperatura, la potenza del riscaldatore, la precisione del sensore o il tempo necessario per portare il materiale alla temperatura impostata.
La presenza di un solo punto di misura potrebbe inoltre non essere sufficiente per ricostruire la distribuzione termica dell’intero volume. In un’applicazione industriale sarebbe utile misurare la temperatura in più zone, soprattutto vicino alla piastra, nella camera inferiore e in prossimità dell’uscita.
Il problema diventa più importante quando si utilizzano materiali con una finestra di lavorazione stretta. Una temperatura troppo bassa riduce l’effetto del preriscaldamento; una temperatura troppo alta può provocare rammollimento, agglomerazione o degradazione del polimero.
Agitatore e coclea per impedire l’arresto del materiale
Nella parte inferiore del contenitore è installato un secondo gruppo meccanico. Un servomotore aziona un albero verticale sul quale sono montati un agitatore e una sezione elicoidale con funzione di coclea.
L’agitatore mantiene in movimento il materiale che ha attraversato la piastra riscaldante. La coclea esercita invece una spinta verso la condotta di uscita, riducendo la dipendenza dalla sola forza di gravità.
Questa combinazione affronta uno dei problemi tipici delle tramogge che trattano materiali granulari: la formazione di ponti sopra l’uscita. I granuli possono incastrarsi tra loro e creare una struttura capace di sostenere il materiale sovrastante, lasciando vuota la zona vicina al foro di scarico.
Il rischio può aumentare quando il materiale viene scaldato. Alcuni polimeri, avvicinandosi alla temperatura di rammollimento, diventano più adesivi e tendono a formare aggregati. L’agitatore rompe queste strutture, mentre la coclea trasferisce il materiale verso il sistema successivo con una portata più controllabile.
Il servomotore potrebbe consentire di modificare la velocità di rotazione in funzione del consumo dell’estrusore. Il documento pubblico, tuttavia, non specifica se sia previsto un collegamento diretto tra il motore della tramoggia e il controllo della testina di stampa.
Preriscaldamento ed essiccazione non sono la stessa operazione
Il riscaldamento descritto nel modello di Guangzhou Wenbo Intelligent Technology Co., Ltd. non deve essere automaticamente interpretato come un sistema completo di essiccazione.
L’essiccazione dei pellet richiede la rimozione dell’umidità presente sulla superficie o assorbita all’interno del materiale. Per ottenere questo risultato sono spesso necessari aria secca, controllo del punto di rugiada, ricambio del flusso e un determinato tempo di permanenza.
Un contenitore che si limita a riscaldare i pellet può aumentare la temperatura senza eliminare una quantità sufficiente di acqua. In alcuni casi il calore può liberare parte dell’umidità, ma senza un sistema capace di allontanarla il vapore può restare nella camera o essere trasferito verso l’estrusore.
Nella stampa con polimeri sensibili all’umidità, l’acqua può generare bolle, irregolarità superficiali, rumori durante l’estrusione, riduzione della qualità del cordone e perdita di proprietà meccaniche. Per questo motivo i sistemi industriali comprendono spesso essiccatori separati e circuiti automatici per il trasporto del materiale.
Il dispositivo di Guangzhou Wenbo Intelligent Technology Co., Ltd. potrebbe quindi essere installato dopo un essiccatore oppure integrato in una linea dotata di trattamento dell’aria. Questa possibilità non viene però definita nella documentazione disponibile.
Il contesto della stampa 3D industriale a pellet
L’estrusione diretta di pellet viene utilizzata soprattutto nella produzione additiva di grande formato e nei sistemi che richiedono portate superiori a quelle normalmente ottenibili con il filamento.
Aziende come CEAD sviluppano estrusori industriali alimentati con pellet, dotati di più zone di riscaldamento e sistemi automatici per il trasporto del materiale. CEAD abbina questi estrusori a robot industriali o strutture a portale e prevede l’impiego di essiccatori quando richiesto dal polimero lavorato.
Oak Ridge National Laboratory ha sviluppato e studiato sistemi di produzione additiva di grande formato insieme ad aziende come Cincinnati Incorporated e JuggerBot 3D. Queste attività mostrano l’importanza del controllo del materiale, della temperatura e della portata nei processi che utilizzano granuli termoplastici.
La piattaforma BAAM associata a Cincinnati Incorporated utilizza un estrusore a vite montato su un sistema a portale. In alcune sperimentazioni condotte da Oak Ridge National Laboratory, i pellet sono stati essiccati e trasferiti in modo continuo all’estrusore attraverso sistemi pneumatici o a vuoto.
Anche JuggerBot 3D ha lavorato con Oak Ridge National Laboratory allo sviluppo di flussi produttivi basati sull’alimentazione a pellet. Questi progetti non sono collegati al modello di utilità di Guangzhou Wenbo Intelligent Technology Co., Ltd., ma permettono di comprendere il contesto industriale nel quale un contenitore riscaldato e dotato di alimentazione forzata potrebbe trovare applicazione.
I possibili vantaggi del materiale preriscaldato
Portare i pellet a una temperatura controllata prima del loro ingresso nell’estrusore può ridurre la quantità di energia che deve essere trasferita nelle successive zone di fusione.
In una vite di estrusione il materiale attraversa diverse fasi: trasporto dei granuli solidi, riscaldamento, compattazione, fusione, miscelazione e pressurizzazione. Quando il materiale entra già caldo, una parte del carico termico viene spostata dalla testina al sistema di alimentazione.
Questo principio potrebbe permettere di aumentare la portata senza allungare il cilindro dell’estrusore o incrementare eccessivamente la potenza delle resistenze. Il beneficio effettivo dipende però dal materiale, dalla geometria della vite, dalla velocità di rotazione e dalla temperatura raggiunta nella tramoggia.
Un preriscaldamento non controllato può produrre l’effetto opposto. Se i pellet iniziano ad ammorbidirsi nella zona di alimentazione, possono aderire alle superfici, compattarsi e ostacolare la rotazione della coclea. La scelta della temperatura dovrà quindi mantenere il materiale sufficientemente rigido durante il trasferimento.
Manutenzione, pulizia e cambio del materiale
La presenza di una piastra con quattro aperture, di un agitatore e di una coclea rende il sistema più complesso rispetto a una tramoggia passiva. Ogni superficie a contatto con il materiale può trattenere polvere, frammenti o residui ammorbiditi.
Il coperchio filettato consente di rimuovere il gruppo superiore, ma l’accesso alla coclea inferiore potrebbe richiedere lo smontaggio di ulteriori componenti. Questo aspetto dovrà essere valutato nel caso di cambi frequenti tra materiali con colori, temperature o composizioni differenti.
I residui di un polimero potrebbero contaminare il materiale successivo. Nel caso di compositi caricati con fibre, le particelle potrebbero anche aumentare l’usura della piastra, della coclea e delle pareti interne.
Per un impiego produttivo sarebbero quindi necessari materiali resistenti all’abrasione, procedure di pulizia definite e guarnizioni capaci di sopportare ripetuti cicli termici.
Le questioni tecniche ancora da verificare
Il modello CN224510438U presenta una configurazione coerente con le esigenze dei sistemi di estrusione a pellet, ma diversi aspetti restano aperti.
Non sono disponibili informazioni sulla quantità di materiale trattabile, sulla precisione della portata, sulla distribuzione reale della temperatura o sulla capacità del dispositivo di lavorare senza interruzioni per molte ore.
Dovrà essere verificato anche il coordinamento tra riscaldamento, velocità dell’agitatore e rotazione della coclea. Se il materiale viene trasferito troppo rapidamente, il tempo di permanenza sulla piastra potrebbe non essere sufficiente. Se rimane troppo a lungo nel contenitore, potrebbe surriscaldarsi o formare depositi.
Un altro punto riguarda la sicurezza. Un contenitore chiuso che tratta materiale riscaldato dovrebbe integrare protezioni contro il surriscaldamento, controllo della corrente del motore, gestione degli arresti, isolamento termico e sistemi per impedire l’accesso alle parti in movimento.
Una proposta per integrare più funzioni in uno spazio ridotto
La soluzione di Guangzhou Wenbo Intelligent Technology Co., Ltd. riunisce in un unico modulo quattro operazioni: accumulo, riscaldamento, miscelazione e trasferimento del materiale.
L’interesse del progetto deriva soprattutto dalla possibilità di collocare queste funzioni vicino all’estrusore, riducendo il numero di apparecchiature separate. Il dispositivo potrebbe essere utilizzato in stampanti 3D a pellet, impianti di produzione additiva di grande formato o sistemi sperimentali che lavorano polveri e materiali granulari.
Il modello di utilità non dimostra però che la configurazione sia già pronta per l’integrazione in una macchina commerciale. Per valutarne l’utilità saranno necessari dati sulla stabilità del flusso, sui consumi, sull’uniformità termica, sui tempi di pulizia e sul comportamento con polimeri differenti.
Il progetto indica comunque una direzione precisa: nei sistemi a materiale sfuso, la tramoggia può diventare una parte attiva del processo, capace non soltanto di contenere i pellet, ma anche di prepararli e dosarli prima dell’ingresso nell’estrusore.
