Un sistema meccanico per individuare le interruzioni del flusso nella stampa 3D a estrusione
Una domanda di brevetto cinese descrive un dispositivo capace di segnalare la mancanza o l’interruzione del materiale durante un processo di stampa 3D a estrusione, senza ricorrere a sensori elettronici collocati nel percorso del polimero.
La domanda, identificata con il numero CN122401889A e assegnata al Nantong Institute of Technology, è stata pubblicata il 17 luglio 2026. Il progetto riguarda una testina di estrusione nella quale la pressione esercitata dal materiale fuso aziona direttamente un insieme di componenti meccanici. L’obiettivo è offrire all’operatore un’indicazione immediata dello stato del flusso, riducendo la dipendenza da cablaggi, schede elettroniche e sistemi software installati in prossimità delle zone più calde della macchina.
Il documento utilizza il termine FDM, ma la configurazione illustrata non sembra appartenere alla tipica stampante desktop alimentata con filamento da 1,75 o 2,85 millimetri. La testina ha una struttura rettangolare di grandi dimensioni ed è collegata tramite una flangia all’uscita di un estrusore a vite. Questi elementi fanno pensare soprattutto a un’applicazione industriale basata sulla Fused Granulate Fabrication, o FGF, nella quale pellet e granuli termoplastici vengono fusi e spinti verso l’ugello mediante una vite rotante.
La differenza tra controllo del materiale e controllo del flusso
Molte stampanti 3D controllano la presenza del materiale prima che questo raggiunga la zona di fusione. Un sensore può rilevare se il filamento è inserito, se la bobina è terminata o se il filamento si sta muovendo con una velocità compatibile con quella richiesta dal software.
Queste misurazioni non confermano necessariamente che il polimero stia uscendo dall’ugello nella quantità prevista. Un filamento può avanzare solo in parte, slittare sugli ingranaggi, deformarsi all’interno dell’estrusore o incontrare un’ostruzione. Nei sistemi alimentati a pellet possono verificarsi fenomeni diversi, come un’alimentazione irregolare della vite, la formazione di ponti nella tramoggia, variazioni nella densità apparente del materiale oppure una fusione non omogenea.
Il progetto del Nantong Institute of Technology cerca di osservare una grandezza più vicina al processo di deposizione: la pressione generata dal polimero fuso all’interno della testina. Non controlla quindi quanti pellet siano presenti nella tramoggia o quanto rapidamente ruoti la vite. Il dispositivo reagisce alla forza esercitata dal materiale nel tratto finale del percorso di estrusione.
Questa distinzione è importante. Un contenitore pieno e una vite in rotazione non garantiscono, da soli, che il materiale stia attraversando correttamente la testina. Un’indicazione meccanica collocata vicino all’uscita potrebbe segnalare alcuni guasti che i controlli installati a monte non riescono a identificare direttamente.

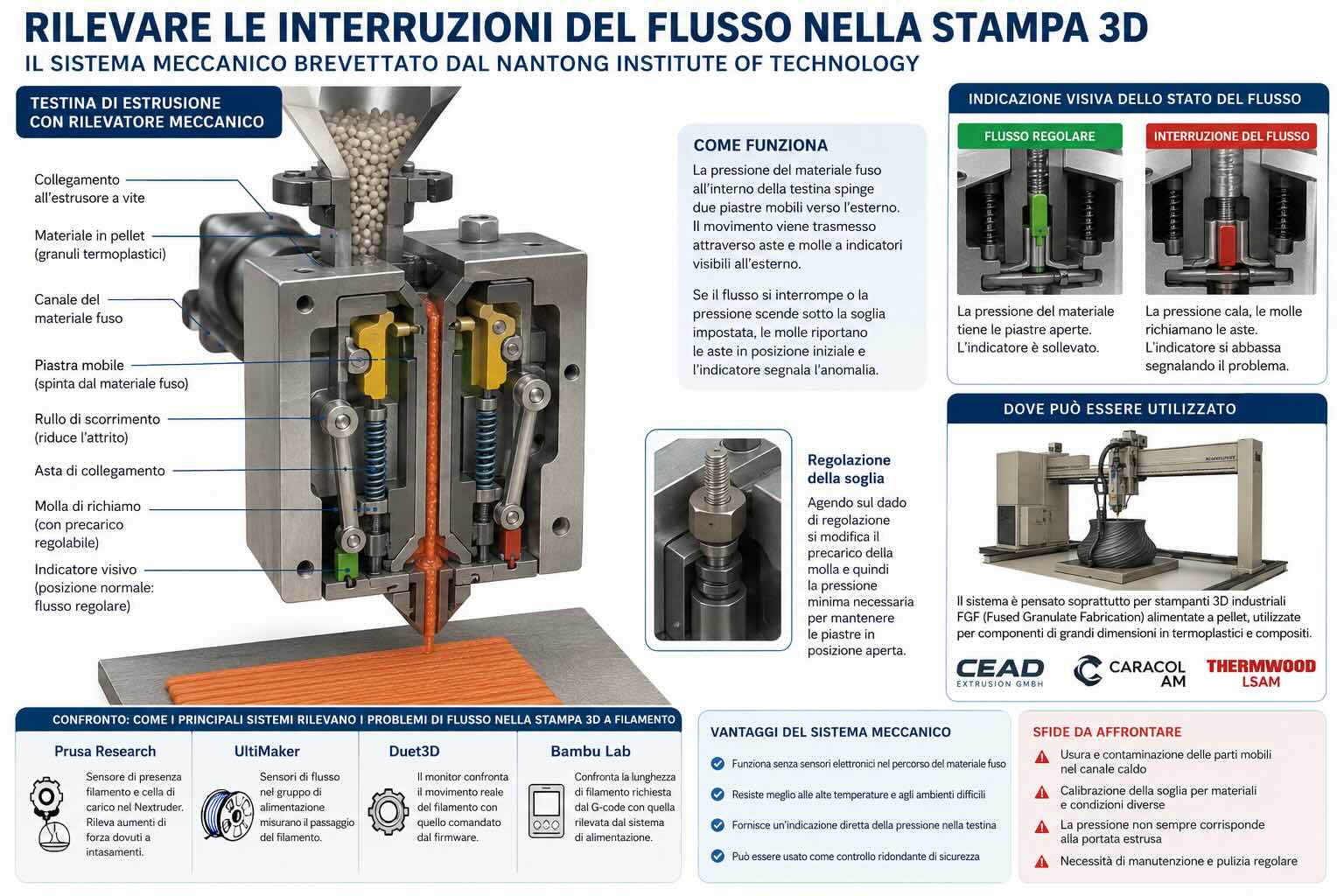

Come funziona il dispositivo brevettato
Nella parte inferiore della testina sono collocate due piastre mobili, disposte sui lati opposti del canale attraversato dal polimero. Le piastre possono ruotare leggermente intorno ai rispettivi punti di fissaggio.
Quando il materiale fuso percorre il canale con una pressione sufficiente, spinge le piastre verso l’esterno. Il movimento viene trasferito a due aste caricate da molle. Attraverso un sistema di collegamenti meccanici, le aste comandano indicatori visibili all’esterno della testina.
In condizioni normali, la pressione del materiale mantiene le piastre e gli indicatori in una determinata posizione. Quando il flusso si interrompe o la pressione scende sotto il valore impostato, le molle riportano le aste nella posizione iniziale. Il cambiamento della posizione degli indicatori segnala quindi una possibile mancanza di materiale, un’interruzione dell’alimentazione o un’altra anomalia capace di ridurre la pressione interna.
Il materiale fuso fornisce l’energia necessaria ad azionare il sistema. Non è richiesta una cella di carico, un trasduttore di pressione o un sensore ottico direttamente esposto all’ambiente della testina.
Il brevetto prevede anche piccoli rulli tra le aste e le piastre mobili. I rulli hanno il compito di limitare l’attrito durante il movimento. Le aste presentano una sezione rettangolare, scelta per impedirne la rotazione e mantenere stabile l’allineamento del meccanismo. Pannelli laterali rimovibili dovrebbero facilitare l’accesso ai componenti durante la pulizia e la manutenzione.
Una soglia regolabile attraverso le molle
La compressione delle molle può essere modificata mediante un dado di regolazione. Aumentando il precarico della molla, il materiale deve esercitare una forza maggiore per spostare la piastra. Riducendolo, il dispositivo può reagire a pressioni inferiori.
Questa regolazione consente, almeno in teoria, di adattare il rilevatore a materiali, temperature e portate differenti. Non si tratta però di una misurazione quantitativa della portata. Il sistema sembra funzionare soprattutto come indicatore a soglia: segnala se la pressione è sufficiente a mantenere il meccanismo in una determinata posizione.
La pressione all’interno di un estrusore dipende da numerose variabili. La società olandese CEAD evidenzia, per esempio, che la produttività di un estrusore a pellet cambia in funzione del polimero, del profilo termico, della velocità della vite, della geometria dell’ugello e delle caratteristiche di scorrimento del materiale.
Un’impostazione valida per il polipropilene potrebbe quindi non essere adatta al policarbonato, al PEEK o a un composito caricato con fibre di vetro o di carbonio. Anche due formulazioni appartenenti alla stessa famiglia polimerica possono produrre pressioni diverse a causa del contenuto di additivi, dell’umidità residua o della distribuzione dimensionale dei pellet.
Il possibile impiego nei sistemi industriali FGF
L’estrusione a pellet è utilizzata soprattutto nei sistemi di produzione additiva di grande formato, dove permette di depositare quantità di materiale superiori rispetto alle comuni testine a filamento.
CEAD produce estrusori a pellet e piattaforme robotiche o a portale per la lavorazione di termoplastici e compositi. L’italiana Caracol utilizza estrusori alimentati a pellet nella piattaforma robotica Heron AM, destinata alla produzione di componenti di grandi dimensioni in polimeri e materiali rinforzati. La statunitense Thermwood impiega una combinazione di estrusore a vite e pompa per il materiale fuso nei sistemi LSAM, progettati per stampare e lavorare componenti, stampi e attrezzature industriali.
In macchine di questo tipo, un’interruzione dell’estrusione può avere conseguenze economiche più rilevanti rispetto a quelle di una stampa desktop. Un componente può richiedere molte ore di deposizione, decine o centinaia di chilogrammi di materiale e successive operazioni di fresatura. Se il flusso si arresta senza essere individuato, il robot o il portale può continuare a seguire il percorso programmato lasciando una porzione incompleta.
La ripresa della lavorazione non è sempre possibile. La superficie già depositata può raffreddarsi, riducendo l’adesione con il nuovo materiale. Un’interruzione può inoltre introdurre vuoti, discontinuità geometriche o zone con proprietà meccaniche inferiori. Per queste ragioni, anche un indicatore meccanico semplice potrebbe essere utile come controllo ridondante, affiancato ai sistemi elettronici della macchina.
Il confronto con i sensori usati dalle stampanti a filamento
Il mercato dispone già di diverse tecnologie per individuare problemi di alimentazione, ma la maggior parte misura il filamento prima della completa fusione.
Duet3D ha sviluppato monitor che confrontano il movimento reale del filamento con l’avanzamento comandato dal firmware. Una differenza superiore alla tolleranza impostata può indicare l’esaurimento del materiale, un inceppamento o la macinazione del filamento da parte degli ingranaggi.
UltiMaker utilizza sensori di flusso nei gruppi di alimentazione di alcune stampanti professionali. Il sistema misura il passaggio del filamento e può individuare condizioni di sottoestrusione marcata o l’esaurimento della bobina.
Bambu Lab, sulle stampanti della serie A1 abbinate ad AMS lite, può confrontare la lunghezza di filamento richiesta dal G-code con quella rilevata dal meccanismo di alimentazione. Se il software richiede estrusione ma il contatore non registra movimento, la macchina può riconoscere una condizione di stampa senza materiale.
Prusa Research adotta più strategie. Il sensore del Nextruder controlla la presenza del filamento, mentre la cella di carico montata su alcune stampanti può rilevare un intasamento attraverso l’aumento delle forze interne. La stessa Prusa Research precisa che questo metodo non identifica tutte le anomalie esterne, come un groviglio sulla bobina che non produca il previsto aumento di pressione nella testina.
Il dispositivo del Nantong Institute of Technology segue una logica differente: non misura il movimento del filamento e non interpreta un segnale elettronico proveniente dalla testina. Utilizza la spinta del polimero fuso come indicazione fisica del funzionamento dell’estrusione.
Pressione e portata non sono la stessa cosa
La relazione tra pressione e quantità di materiale estruso non è sempre lineare. Una diminuzione della pressione può indicare che il materiale non raggiunge più la testina, ma un’ostruzione parziale dell’ugello può produrre il fenomeno opposto: la portata diminuisce mentre la pressione a monte aumenta.
Il sistema potrebbe quindi riconoscere bene una condizione di alimentazione insufficiente, ma non necessariamente tutte le forme di sottoestrusione. Se il canale è parzialmente chiuso, le piastre potrebbero rimanere aperte nonostante l’uscita di una quantità di materiale inferiore a quella prevista.
Anche la viscosità del polimero modifica la risposta. Un aumento della temperatura rende molti termoplastici più fluidi e può ridurre la pressione richiesta per ottenere la stessa portata. Una temperatura più bassa, una maggiore percentuale di fibre o una differente velocità della vite possono invece aumentarla.
Le ricerche sul monitoraggio dell’estrusione mostrano che forza e pressione possono fornire informazioni utili sul processo, ma richiedono modelli, calibrazioni e dati relativi al materiale. Studi sperimentali hanno rilevato una correlazione tra forza di estrusione e larghezza della linea depositata, dimostrando la possibilità di utilizzare la forza come variabile di controllo. Trasformare questa relazione in un sistema affidabile per produzioni industriali richiede però una caratterizzazione specifica della macchina.
La regolazione della sezione di uscita
La documentazione brevettuale attribuisce al meccanismo una seconda funzione. Modificando il precarico delle molle cambierebbe anche la distanza tra le due piastre, con un conseguente effetto sullo spessore del materiale in uscita.
Il dispositivo potrebbe quindi comportarsi sia come indicatore di pressione sia come elemento di regolazione del canale di estrusione. Questa combinazione riduce il numero dei componenti, ma introduce alcune difficoltà.
Se le piastre modificano la geometria del passaggio, il rilevatore non osserva il processo in modo neutrale: contribuisce a determinarne pressione e portata. Un aumento della resistenza nel canale può alterare il lavoro richiesto alla vite, la temperatura del materiale e la stabilità del cordone depositato.
La regolazione meccanica dovrebbe inoltre essere ripetibile. Piccole differenze nella posizione delle piastre potrebbero modificare la larghezza del cordone, influendo sulla precisione dimensionale e sulla quantità di materiale depositata per unità di percorso.
Usura, contaminazione e manutenzione
L’inserimento di parti mobili nel percorso del polimero fuso è uno degli aspetti più delicati del progetto. I termoplastici possono aderire alle superfici, degradarsi se rimangono a lungo nelle zone calde e formare residui carbonizzati. I compositi rinforzati possono esercitare un’azione abrasiva su piastre, rulli, perni e pareti del canale.
Un accumulo di materiale vicino ai punti di rotazione potrebbe aumentare l’attrito e impedire il ritorno delle piastre. Anche le molle devono mantenere le proprie caratteristiche nonostante i cicli termici. La dilatazione dei componenti metallici può cambiare i giochi meccanici e modificare la soglia di intervento.
I pannelli laterali rimovibili previsti dal progetto possono facilitare l’ispezione, ma una manutenzione frequente ridurrebbe il vantaggio offerto dalla semplicità del sistema. Per un impiego industriale sarebbe necessario valutare la resistenza dei materiali, la facilità di smontaggio, la presenza di zone di ristagno e la possibilità di pulire il dispositivo durante i cambi di polimero.
Un indicatore visivo o un vero sistema di sicurezza
Dalle illustrazioni disponibili, il movimento delle piastre viene trasferito a indicatori esterni. La segnalazione sembra quindi principalmente visiva. In questa configurazione, un operatore deve osservare la testina, riconoscere il cambiamento e interrompere la macchina.
Questa soluzione può essere sufficiente durante un collaudo o come controllo di supporto, ma è meno adatta a produzioni non presidiate. Le piattaforme industriali operano attraverso controllori che coordinano estrusore, robot, assi, temperature e percorsi. Per arrestare automaticamente la lavorazione sarebbe necessario trasformare il movimento dell’indicatore in un segnale interpretabile dal controllo macchina.
Si potrebbe aggiungere un finecorsa, un sensore induttivo, un encoder o un semplice interruttore meccanico. L’integrazione di questi elementi ridurrebbe però il carattere completamente privo di elettronica della proposta. Una configurazione plausibile potrebbe mantenere il meccanismo nel canale caldo e collocare il sensore elettrico all’esterno, in una zona più protetta da temperatura, polvere e residui.
Il dispositivo potrebbe anche essere utilizzato come indicatore ridondante. Un sistema elettronico controllerebbe automaticamente la produzione, mentre l’indicatore meccanico offrirebbe una verifica indipendente durante la manutenzione o in caso di guasto del monitoraggio principale.
Dalla domanda di brevetto alla verifica industriale
CN122401889A è una domanda di brevetto pubblicata, non la descrizione di un prodotto disponibile sul mercato. La pubblicazione non dimostra che il sistema sia già stato costruito, sottoposto a prove di durata o integrato in una piattaforma commerciale.
Per valutarne l’efficacia sarebbero necessari test con portate differenti, più geometrie di ugello e materiali caratterizzati da proprietà reologiche diverse. Dovrebbero essere considerate almeno tre condizioni: interruzione completa dell’alimentazione, riduzione progressiva della portata e ostruzione parziale dell’uscita.
Sarebbe inoltre necessario misurare il tempo di risposta, la ripetibilità della soglia, l’usura dei componenti e la quantità di materiale che può accumularsi nel meccanismo. Un confronto con trasduttori di pressione, celle di carico e misure della portata permetterebbe di stabilire quali anomalie il dispositivo riesca a identificare e quali possano produrre indicazioni ambigue.
La proposta del Nantong Institute of Technology affronta comunque un problema concreto: sapere se il materiale sta attraversando l’ultima parte della testina, anziché limitarsi a verificare che sia disponibile o che il sistema di alimentazione sia in movimento.
Il valore del progetto potrebbe risiedere soprattutto nella semplicità e nella possibilità di operare in ambienti difficili, oppure nel suo utilizzo come controllo secondario nei sistemi FGF di grandi dimensioni. La reale utilità dipenderà dalla capacità di mantenere il meccanismo pulito, calibrato e sensibile alle interruzioni senza alterare la regolarità dell’estrusione.
