Una valvola con corpo stampato in 3D supera i test per l’impiego su un sottomarino statunitense

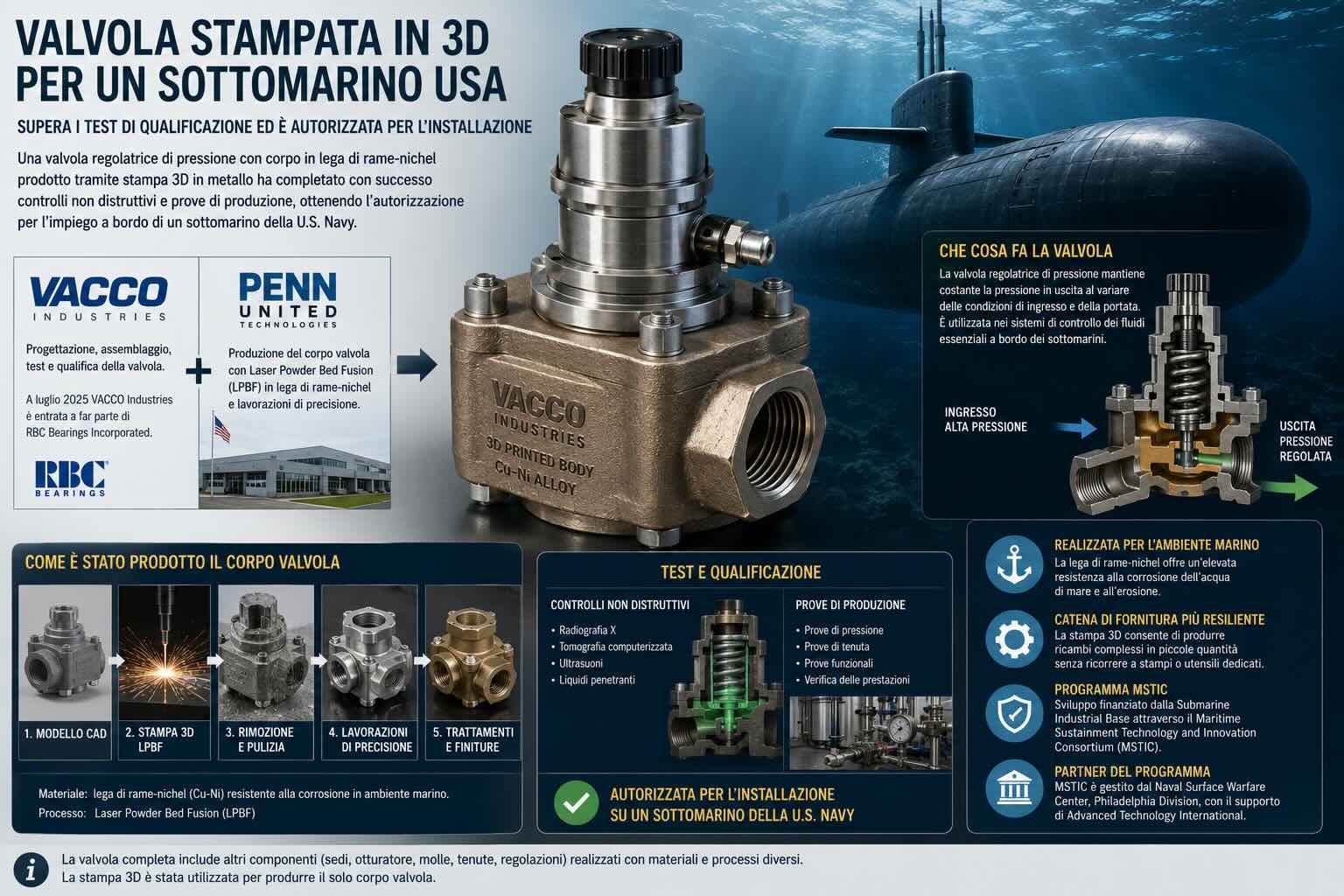

Una valvola regolatrice di pressione realizzata con un corpo metallico prodotto mediante stampa 3D ha completato il percorso di qualificazione previsto per l’impiego a bordo di un sottomarino della U.S. Navy. Il componente è stato consegnato da VACCO Industries dopo avere superato controlli non distruttivi e prove condotte secondo condizioni rappresentative della produzione.
Il risultato non significa che ogni elemento della valvola sia stato stampato in 3D. La produzione additiva è stata utilizzata per costruire il corpo principale in lega di rame-nichel, mentre l’assemblaggio finale ha richiesto l’integrazione con gli altri elementi meccanici e funzionali. Questa distinzione è importante perché una valvola comprende normalmente sedi, dispositivi di regolazione, tenute, molle, collegamenti e parti mobili che possono essere realizzati con materiali e processi differenti.
Il corpo valvola è stato prodotto da Penn United Technologies, impresa statunitense specializzata nella lavorazione di precisione e nei processi di fabbricazione avanzata. Dopo la stampa e le operazioni necessarie per rendere il pezzo utilizzabile, il componente è stato trasferito a VACCO Industries, che si è occupata dell’assemblaggio, delle verifiche e della consegna.
I ruoli di VACCO Industries e Penn United Technologies
VACCO Industries, con sede a South El Monte, in California, progetta e produce valvole, regolatori, filtri, collettori e sistemi per il controllo dei fluidi destinati ai settori navale, spaziale e della difesa. Dal luglio 2025 l’azienda fa parte di RBC Bearings Incorporated, gruppo industriale attivo nella produzione di cuscinetti, componenti di precisione e sistemi per applicazioni aerospaziali, militari e industriali.
Il progetto ha richiesto la collaborazione con Penn United Technologies, che ha realizzato il corpo della valvola mediante Laser Powder Bed Fusion, processo indicato anche con la sigla LPBF. Penn United Technologies dispone di competenze che comprendono stampa metallica, lavorazioni meccaniche, rettifica, elettroerosione, trattamenti termici, finitura superficiale e metrologia.
La disponibilità di queste lavorazioni complementari è rilevante perché un componente metallico appena estratto da una stampante 3D non è necessariamente pronto per l’assemblaggio. Superfici di tenuta, filettature, sedi, flange e zone di accoppiamento possono richiedere lavorazioni sottrattive per raggiungere le tolleranze geometriche e la rugosità previste dal progetto.
Come è stato prodotto il corpo della valvola
Nel processo Laser Powder Bed Fusion, uno strato sottile di polvere metallica viene distribuito su una piattaforma. Un laser fonde in modo selettivo le aree corrispondenti alla sezione digitale del componente. La piattaforma si abbassa, viene applicato un nuovo strato di polvere e il ciclo viene ripetuto fino al completamento della geometria.
Il procedimento permette di costruire canali interni, passaggi curvi e forme difficili da ottenere partendo da un blocco pieno. Nel caso di una valvola, questa possibilità può essere utilizzata per organizzare meglio i percorsi del fluido, ridurre il numero di giunzioni oppure unificare elementi che, con una produzione tradizionale, dovrebbero essere fabbricati separatamente e poi saldati o collegati.
Le informazioni pubbliche diffuse sul progetto non specificano se il disegno del corpo valvola sia stato modificato per sfruttare queste possibilità. Non sono stati comunicati nemmeno il peso, le dimensioni, la pressione operativa, la portata nominale o il numero di componenti eliminati rispetto alla versione convenzionale.
È quindi possibile descrivere il valore industriale della lavorazione, ma non attribuire al pezzo vantaggi quantitativi non documentati. Il risultato confermato è che il corpo prodotto da Penn United Technologies ha raggiunto i requisiti necessari per essere integrato da VACCO Industries in una valvola destinata al programma di manutenzione della flotta subacquea statunitense.
Perché è stata scelta una lega di rame-nichel
Il corpo valvola è stato stampato utilizzando una lega di rame-nichel, spesso indicata come Cu-Ni o cupronichel. Questi materiali vengono impiegati da decenni negli impianti marini, nei sistemi di raffreddamento ad acqua di mare, nelle tubazioni navali, negli scambiatori di calore e negli impianti di desalinizzazione.
La resistenza del rame-nichel all’ambiente marino deriva dalla formazione di una pellicola superficiale protettiva. Quando la lega viene esposta all’acqua di mare in condizioni appropriate, sulla superficie si sviluppa uno strato aderente che limita l’avanzamento della corrosione.
Il materiale presenta inoltre una buona resistenza alla corrosione localizzata e al danneggiamento provocato dai cloruri. Queste proprietà non eliminano la necessità di controllare velocità del fluido, composizione dell’acqua, temperatura, ossigenazione e condizioni di esercizio. Una progettazione non corretta può provocare erosione-corrosione o deterioramento anche in una lega scelta per applicazioni marine.
La lavorazione additiva del rame e delle leghe ad alto contenuto di rame presenta difficoltà specifiche. Il rame riflette una parte rilevante dell’energia laser e conduce rapidamente il calore lontano dal bagno di fusione. Per ottenere una densità adeguata è necessario controllare potenza del laser, velocità di scansione, distanza tra le tracce, spessore degli strati, atmosfera della camera e caratteristiche della polvere.
Un parametro non adeguato può generare porosità, zone non completamente fuse, deformazioni o differenze nella microstruttura. Per questo la qualificazione non riguarda soltanto la forma finale, ma l’intera combinazione tra materiale, macchina, orientamento del pezzo, parametri di processo e trattamenti successivi.
Che cosa fa una valvola regolatrice di pressione
Una valvola regolatrice deve mantenere la pressione in uscita entro un intervallo definito, anche quando la pressione a monte o la richiesta di fluido cambiano. Il dispositivo può essere impiegato in circuiti contenenti acqua, aria, azoto o altri fluidi, in funzione del progetto dell’impianto.
A bordo di una nave o di un sottomarino, l’affidabilità di un regolatore dipende dalla capacità di reagire alle variazioni del sistema senza produrre perdite, oscillazioni o valori di pressione incompatibili con le apparecchiature collegate. Il corpo deve resistere alla pressione interna, mentre le superfici di accoppiamento devono mantenere l’allineamento e la tenuta durante il funzionamento.
La U.S. Navy e VACCO Industries non hanno comunicato il circuito nel quale verrà utilizzata la nuova valvola. Non è stata resa pubblica neppure la classe del sottomarino scelto per l’installazione. Non è quindi possibile stabilire se il dispositivo gestirà acqua di mare, aria, gas tecnici o un altro fluido.
La riservatezza di questi dati è compatibile con la natura militare dell’applicazione. Le informazioni disponibili permettono di affermare soltanto che il componente è destinato al programma di sostegno e manutenzione della flotta di sottomarini e che ha ricevuto l’autorizzazione necessaria per l’installazione su un’unità.
La differenza tra stampare un pezzo e qualificarlo
La parte più significativa del progetto non consiste nella sola produzione del corpo valvola. Un componente può essere stampato con una geometria apparentemente corretta e presentare comunque difetti interni, tensioni residue, variazioni dimensionali o proprietà meccaniche non uniformi.
La qualificazione serve a dimostrare che il pezzo e il processo produttivo rispettano requisiti verificabili e ripetibili. Nel caso della valvola realizzata da VACCO Industries e Penn United Technologies, le comunicazioni disponibili confermano lo svolgimento di controlli non distruttivi e di prove a livello produttivo.
Le aziende non hanno specificato quali tecniche di controllo siano state utilizzate. Per componenti metallici di questo tipo, le verifiche non distruttive possono comprendere radiografia, tomografia computerizzata, ultrasuoni, liquidi penetranti o altri sistemi idonei a individuare discontinuità superficiali e interne. La scelta dipende dalla geometria, dal materiale, dalle dimensioni dei difetti ricercati e dai requisiti dell’autorità responsabile.
Le prove funzionali di una valvola possono invece misurare tenuta, pressione, portata, stabilità della regolazione e comportamento durante variazioni delle condizioni operative. Non è possibile affermare che ciascuno di questi test sia stato applicato al componente di VACCO Industries, poiché i protocolli completi non sono stati pubblicati.
L’esito comunicato è che l’insieme ha completato le verifiche previste ed è stato autorizzato per l’installazione. Il passaggio dalla dimostrazione tecnologica a un componente destinato a una piattaforma operativa richiede infatti una documentazione molto più estesa rispetto a quella necessaria per un prototipo da laboratorio.
La maturazione delle specifiche per i materiali additivi
Secondo VACCO Industries, il risultato è stato reso possibile anche dal lavoro della U.S. Navy sulla maturazione dei materiali per la produzione additiva. Questo percorso comprende la definizione di proprietà minime, metodi di prova, parametri accettabili e procedure per garantire la tracciabilità.
Una specifica per un materiale stampato non può limitarsi alla composizione chimica della polvere. Deve considerare la distribuzione delle particelle, la contaminazione, il numero di riutilizzi del materiale, le condizioni della macchina, la strategia di scansione, l’orientamento del componente e le operazioni eseguite dopo la stampa.
Anche due pezzi realizzati con una polvere nominalmente identica possono presentare caratteristiche diverse se vengono prodotti con macchine, parametri o trattamenti differenti. La U.S. Navy deve quindi qualificare una catena produttiva controllata, non una generica definizione di “pezzo stampato in 3D”.
Il programma MSTIC e il finanziamento della Submarine Industrial Base
Lo sviluppo è stato finanziato dalla Submarine Industrial Base, la struttura che sostiene la capacità industriale necessaria alla costruzione e alla manutenzione dei sottomarini statunitensi. Il progetto è stato gestito nell’ambito del Maritime Sustainment Technology and Innovation Consortium, indicato con la sigla MSTIC.
Il consorzio è stato istituito dal Naval Surface Warfare Center, Philadelphia Division, parte del Naval Sea Systems Command. La gestione della collaborazione è affidata ad Advanced Technology International, organizzazione che coordina programmi di ricerca e prototipazione tra amministrazioni pubbliche, aziende e università.
MSTIC utilizza un accordo basato sulla Other Transaction Authority. Questo strumento permette al governo statunitense di sviluppare e sperimentare tecnologie attraverso procedure più flessibili rispetto ai contratti di acquisizione tradizionali, soprattutto durante le fasi di prototipazione e maturazione industriale.
La maggiore flessibilità non elimina i controlli tecnici. Prima dell’impiego a bordo, un componente deve comunque rispettare i requisiti stabiliti dalla U.S. Navy e dal Naval Sea Systems Command, responsabile dell’ingegneria, dell’acquisizione e del supporto di numerosi sistemi navali.
La stampa 3D come risposta ai problemi della catena di fornitura
Nel settore dei sottomarini, numerosi componenti vengono prodotti in quantità limitate e devono restare disponibili per periodi molto lunghi. Alcuni fornitori possono uscire dal mercato, interrompere una linea produttiva oppure non considerare economicamente conveniente un ordine composto da pochi pezzi.
Una valvola installata su una piattaforma navale può rimanere in servizio per decenni. Quando un elemento deve essere sostituito, la documentazione può riferirsi a utensili, stampi o processi che non sono più disponibili. Ricostruire una piccola serie attraverso i metodi originari può richiedere tempi e costi non proporzionati al numero di pezzi richiesto.
La produzione additiva offre un percorso alternativo per alcuni di questi componenti. Un modello digitale qualificato può essere utilizzato per produrre un numero limitato di esemplari senza creare stampi o attrezzature dedicate. Il vantaggio potenziale è maggiore quando il pezzo presenta una geometria complessa, una domanda irregolare o tempi di approvvigionamento elevati.
Questo approccio non significa che la stampa 3D possa sostituire ogni processo tradizionale. Per componenti semplici, prodotti in grandi quantità o facilmente lavorabili da barre e fusioni, la fabbricazione convenzionale può restare più economica. La scelta deve essere basata sul costo dell’intero ciclo, includendo progettazione, polvere, stampa, trattamenti, lavorazioni meccaniche, controlli, qualificazione e documentazione.
Una produzione ibrida tra stampa e lavorazioni tradizionali
Il progetto mostra una struttura produttiva ibrida. Penn United Technologies ha utilizzato la stampa 3D per creare il corpo in rame-nichel, ma il risultato finale è stato ottenuto combinando produzione additiva, lavorazioni di precisione, assemblaggio e prove.
Questo modello è più realistico rispetto all’idea di una stampante capace di generare in un’unica operazione una valvola pronta all’uso. La produzione additiva realizza la forma di base, mentre i processi tradizionali garantiscono tolleranze, superfici funzionali e accoppiamenti.
La stessa logica può essere applicata ad altri ricambi navali. Il processo additivo viene selezionato per le zone nelle quali offre un beneficio tecnico o logistico, mentre fresatura, tornitura, rettifica e trattamenti superficiali vengono mantenuti dove garantiscono risultati più controllabili.
Un componente autorizzato, ma non ancora descritto nei dettagli
La comunicazione di VACCO Industries indica che la valvola è stata autorizzata per l’installazione su un sottomarino. Non conferma, però, che l’installazione sia già stata completata o che il componente abbia accumulato ore di funzionamento in servizio.
Non sono stati pubblicati dati relativi alla durata prevista, alle prove di fatica, al numero di cicli, alle prestazioni rispetto a una valvola convenzionale o alla riduzione dei tempi di consegna. Anche il numero di unità che potrebbero essere prodotte con lo stesso processo non è stato comunicato.
Il risultato deve quindi essere interpretato come la qualificazione di una specifica catena produttiva e di uno specifico componente. La sua importanza industriale dipenderà dalla possibilità di ripetere il processo, applicare le specifiche sviluppate dalla U.S. Navy ad altri pezzi e dimostrare vantaggi misurabili nella manutenzione della flotta.
Le prospettive per VACCO Industries e la U.S. Navy
VACCO Industries ha dichiarato di voler utilizzare le specifiche additive sviluppate dalla Marina per la produzione di altri componenti. La disponibilità di regole già definite potrebbe ridurre il lavoro necessario per qualificare pezzi realizzati con materiali e processi simili, anche se ogni nuova applicazione dovrà essere valutata in base alla propria funzione e criticità.
La U.S. Navy sta ampliando l’impiego della produzione additiva sia negli impianti a terra sia sulle unità operative. Le applicazioni spaziano da parti polimeriche a bassa criticità fino a componenti metallici sottoposti a percorsi di qualificazione più complessi.
La valvola realizzata da VACCO Industries e Penn United Technologies rappresenta un caso nel quale la stampa 3D entra nella filiera di manutenzione di un sistema subacqueo attraverso un processo controllato. Il dato centrale non è soltanto la costruzione del corpo in rame-nichel, ma la capacità di documentarne il materiale, controllarne i difetti, completarne l’assemblaggio e dimostrarne la conformità prima dell’installazione.
