Canon Production Printing ha depositato una domanda di brevetto europea dedicata a un tema molto concreto della stampa 3D inkjet UV: la rimozione del materiale di supporto. Il brevetto non riguarda solo la possibilità di costruire strutture in rilievo o piccoli oggetti tridimensionali tramite getto d’inchiostro, ma soprattutto il modo in cui il supporto può essere separato dal materiale principale senza danneggiare la parte stampata.
È un argomento meno appariscente rispetto a velocità, risoluzione o stampa a colori, ma nella produzione reale ha un peso notevole. Una parte può essere stampata con grande precisione, ma se poi richiede troppo tempo per essere pulita, se il supporto si rompe in frammenti difficili da rimuovere o se la superficie finale resta segnata, il vantaggio del processo si riduce. In molti casi il post-processing determina il costo effettivo del componente tanto quanto la fase di stampa.
La proposta di Canon Production Printing si concentra sulla chimica dell’interfaccia tra due materiali: il materiale di supporto e il materiale che forma l’oggetto. L’idea è fare in modo che i due inchiostri abbiano comportamenti abbastanza diversi da garantire sostegno durante la fabbricazione, ma anche una separazione più controllabile alla fine del processo.
Il problema dei supporti nella stampa 3D inkjet
Nella stampa 3D, i supporti servono a sostenere zone sospese, sporgenze, sottosquadri e geometrie che non potrebbero essere realizzate nel vuoto. Sono strutture temporanee: devono essere abbastanza robuste durante la stampa, ma devono sparire una volta completato il pezzo. Questo equilibrio è difficile.
Se il supporto aderisce troppo poco, il pezzo può deformarsi o collassare durante la costruzione. Se aderisce troppo, la rimozione diventa lenta e rischiosa. In alcune tecnologie si usano supporti solubili, in altre supporti da rompere manualmente, in altre ancora supporti da rimuovere con acqua in pressione, detergenti, bagni chimici o utensili. Ogni soluzione ha conseguenze su tempi, superfici, sicurezza, consumo di materiali e costo del lavoro.
Nel material jetting e nella stampa inkjet UV, il tema è ancora più delicato perché i materiali vengono depositati in piccole gocce e polimerizzati tramite radiazione. Questo permette alta definizione, superfici lisce, colore, texture e strutture stratificate, ma crea anche zone di contatto molto fitte tra supporto e parte. Se l’interfaccia non è progettata bene, il supporto può restare ancorato in modo eccessivo.
Canon Production Printing parte da qui: non basta stampare il supporto, bisogna controllare il modo in cui questo supporto “dialoga” con l’oggetto.
Il ruolo dei gelificanti

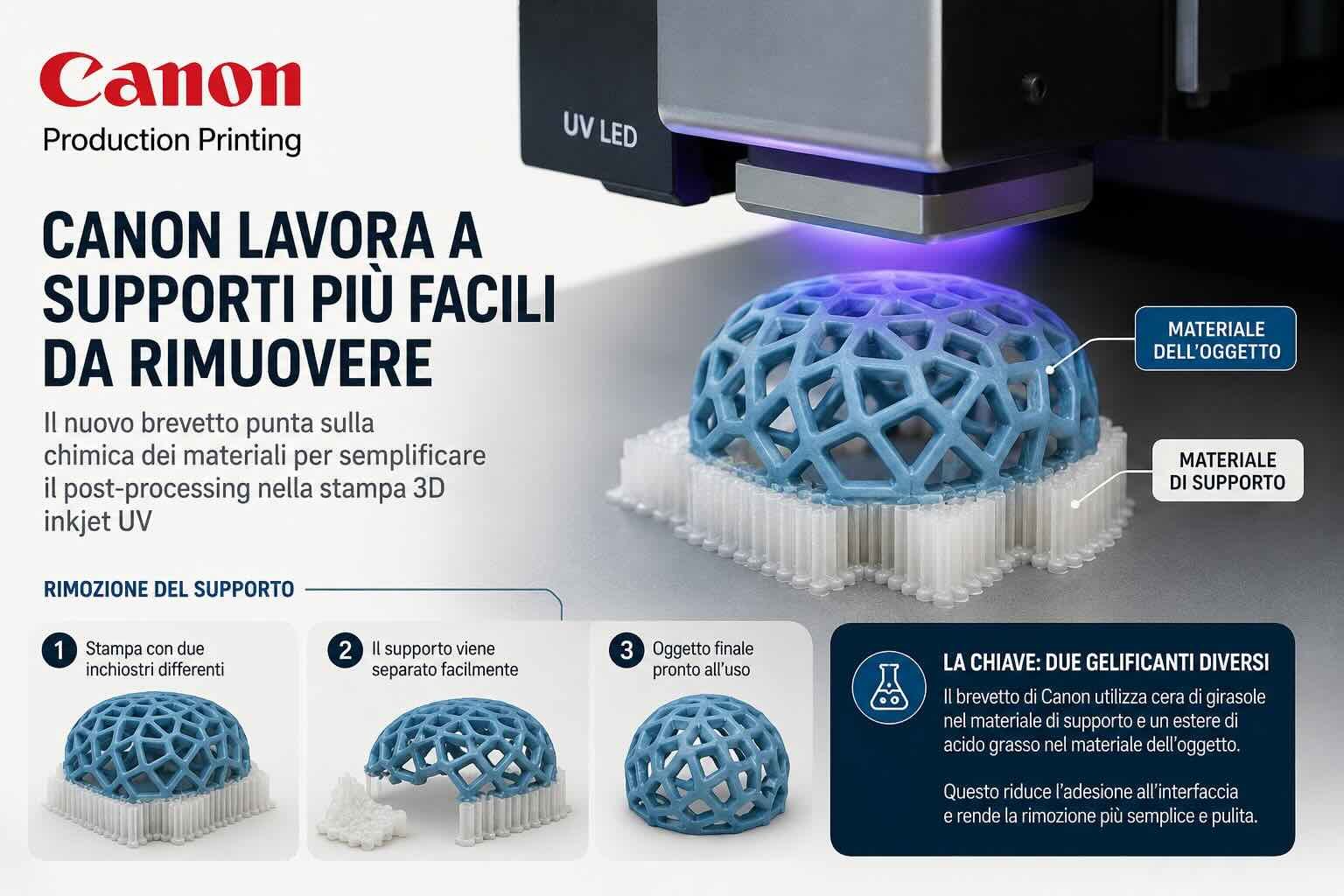

Il brevetto descritto da Canon introduce l’uso di due composizioni d’inchiostro differenti. La prima composizione è destinata al supporto e contiene cera di girasole come gelificante. La seconda composizione è destinata alla struttura vera e propria e contiene un gelificante diverso, preferibilmente un estere di acido grasso.
Il gelificante ha una funzione importante negli inchiostri UV inkjet. Aiuta a controllare il comportamento della goccia dopo la deposizione. In modo semplificato, l’inchiostro viene espulso dalla testina in forma fluida, raggiunge la superficie o lo strato precedente e poi assume uno stato più stabile prima della polimerizzazione. Questo passaggio limita lo spandimento della goccia, aiuta a conservare dettagli e bordi, e prepara il materiale alla cura UV.
Canon conosce bene questo campo. Nelle sue tecnologie UVgel, l’inchiostro viene riscaldato nella testina, depositato come goccia liquida e poi torna rapidamente a uno stato gelificato sul supporto di stampa, prima della polimerizzazione LED UV. Nel caso della domanda di brevetto per il 2.5D e il 3D, il ragionamento viene esteso a un problema diverso: non solo controllare la goccia, ma anche progettare la separazione tra due materiali.
La scelta di gelificanti differenti può cambiare il comportamento all’interfaccia. Il supporto deve restare stabile durante la costruzione, ma non deve creare un legame troppo forte con il materiale dell’oggetto. La cera di girasole, indicata per la composizione di supporto, introduce una logica di separazione basata sulla diversa chimica del materiale temporaneo rispetto a quello finale.
Perché questa soluzione è interessante
La parte interessante non è la dimensione degli esempi citati nel brevetto, che riguardano strutture piccole, ma il principio. Canon non sta semplicemente proponendo un supporto più debole. Un supporto troppo debole sarebbe inutile. Sta cercando un equilibrio tra stabilità durante la stampa e distacco dopo la polimerizzazione.
Questo è uno dei punti più complessi nella progettazione dei materiali di supporto. Per sostenere un oggetto durante il processo, il materiale temporaneo deve aderire e resistere. Per essere rimosso senza danni, deve però cedere nel modo giusto. Se la rottura avviene dentro il supporto, possono restare residui. Se avviene dentro il pezzo, il componente si danneggia. Se avviene in modo netto all’interfaccia, il post-processing diventa più semplice.
Il brevetto Canon lavora proprio sull’idea di guidare questa separazione. Gli esempi indicano rimozione manuale tramite compressione o flessione del piccolo oggetto stampato. In altre parole, la parte viene deformata leggermente per favorire il distacco del supporto. L’obiettivo non è necessariamente eliminare ogni fase manuale, ma ridurre la forza richiesta e il rischio di rovinare il componente.
2.5D, rilievo e stampa tridimensionale
Il brevetto parla di strutture 2.5D e oggetti 3D. Questa distinzione è utile. Nel 2.5D non si produce un oggetto tridimensionale libero come avviene in molte stampanti 3D, ma una superficie con rilievi, texture, altezze e dettagli tattili. È un campo vicino alla stampa in rilievo, alla decorazione, alla riproduzione di superfici, alla segnaletica tattile, al packaging e alle applicazioni grafiche ad alto valore.
Canon Production Printing è già attiva in questo ambito con soluzioni come PRISMAelevate XL e le stampanti flatbed Arizona, che consentono di produrre stampe tattili e rilievi fino a diversi millimetri. Queste applicazioni non sono sempre “stampa 3D” nel senso classico, ma condividono diversi problemi tecnici con la fabbricazione additiva: stratificazione, controllo dell’altezza, stabilità del materiale e precisione superficiale.
Quando si passa dal rilievo su superficie a un oggetto 3D più autonomo, il ruolo del supporto diventa ancora più importante. Un rilievo su pannello ha una base continua. Un oggetto 3D può avere cavità, sporgenze, sottosquadri e zone sospese. La gestione del supporto diventa quindi una condizione necessaria per ampliare la gamma di geometrie stampabili.
Post-processing: il costo nascosto della stampa 3D
Nella stampa 3D industriale si parla spesso di tempo macchina, costo materiale e velocità di deposizione. Tuttavia, molte aziende scoprono che il costo più difficile da comprimere è quello dopo la stampa. Pulizia, rimozione supporti, lavaggio, asciugatura, polimerizzazione aggiuntiva, finitura superficiale e controllo qualità possono occupare una parte consistente del ciclo.
Nel material jetting, il post-processing dei supporti è un tema noto. Alcuni sistemi usano supporti gelatinosi da rimuovere manualmente o con getto d’acqua. Altri usano materiali solubili, che possono ridurre il lavoro manuale ma introducono tempi di bagno, consumi, gestione dei liquidi e compatibilità con geometrie delicate. La scelta del supporto dipende dal pezzo, dalla complessità, dalla presenza di cavità interne, dal materiale del modello e dalla qualità superficiale richiesta.
Canon Production Printing sembra muoversi in una direzione diversa: progettare il supporto in modo che il distacco meccanico sia più prevedibile grazie alla chimica dei materiali. Se questa logica venisse sviluppata in un sistema produttivo, potrebbe ridurre una parte delle operazioni più lente e rischiose.
Non solo stampa 3D classica
Un aspetto da considerare è che Canon non è identificata dal mercato come uno dei nomi principali della stampa 3D tradizionale al pari di produttori specializzati in FDM, SLA, SLS o PolyJet. Canon Production Printing ha però una forte esperienza in inkjet, grande formato, gestione del colore, stampa industriale, software di workflow e tecnologie UV. Questo rende comprensibile il suo interesse verso applicazioni in rilievo, texture e oggetti stratificati.
Il confine tra stampa grafica avanzata, stampa 2.5D e stampa 3D inkjet non è sempre netto. Una stampante capace di depositare molti strati di materiale UV può creare rilievi tattili, scritte Braille, superfici decorate, prototipi di packaging, texture per interior design e riproduzioni artistiche. Con materiali e strategie adeguate, la stessa logica può avvicinarsi a oggetti tridimensionali più complessi.
Il brevetto sui supporti si inserisce quindi in una strategia più ampia: usare la competenza Canon nel getto d’inchiostro per esplorare applicazioni dove altezza, superficie e struttura diventano parte del prodotto.
Perché il brevetto non è ancora un prodotto
È importante distinguere tra domanda di brevetto e disponibilità commerciale. Un brevetto non significa che Canon lancerà una stampante o un materiale con queste caratteristiche. Le aziende depositano brevetti per proteggere soluzioni tecniche, esplorare direzioni di sviluppo e presidiare aree di ricerca. Alcune idee entrano nei prodotti, altre restano nel portafoglio IP, altre ancora vengono modificate prima dell’industrializzazione.
Nel caso specifico, ci sono vari passaggi da verificare prima di immaginare una soluzione commerciale. Bisogna capire se la combinazione di inchiostri funziona su geometrie più grandi, se la rimozione resta semplice con forme complesse, se le superfici finali sono pulite, se il processo è compatibile con velocità industriali e se i materiali mantengono stabilità durante stoccaggio, stampa e polimerizzazione.
La presenza di cera di girasole nel supporto è interessante, ma non basta da sola a definire il comportamento del materiale. Una formulazione inkjet deve rispettare viscosità, stabilità, bagnabilità, compatibilità con la testina, risposta alla radiazione, adesione controllata e durata. Nel getto d’inchiostro, una buona idea chimica deve anche diventare un fluido affidabile per migliaia o milioni di gocce.
Un tema pratico per la produttività
La rimozione supporti è una fase poco spettacolare, ma decisiva. Chi usa la stampa 3D per prototipi può accettare una pulizia lunga su pochi pezzi. Chi vuole produrre applicazioni ripetibili deve ridurre variabilità, tempi manuali e rischio di scarto. In questo senso, il lavoro di Canon Production Printing va letto come un tentativo di intervenire su una delle strozzature operative della stampa 3D inkjet UV.
Se il supporto può essere rimosso con meno forza, in meno tempo e con meno rischio per il pezzo, il processo diventa più adatto a produzioni frequenti. Questo può interessare applicazioni come modelli tattili, elementi decorativi, superfici in rilievo, componenti dimostrativi, prototipi di packaging, riproduzioni di texture, oggetti a colori e piccole strutture funzionali.
Non bisogna descrivere questa soluzione come una svolta già pronta per il mercato. È più corretto leggerla come un segnale tecnico: Canon sta lavorando non solo sulla deposizione degli inchiostri, ma anche sul comportamento dei materiali dopo la stampa. È una direzione importante, perché la maturità di una tecnologia additiva non dipende soltanto da ciò che accade dentro la macchina, ma anche da ciò che succede quando il pezzo esce dalla macchina.
Una piccola parte di un problema più grande
La manifattura additiva continua a crescere quando risolve problemi concreti. In questo caso il problema è semplice da descrivere: i supporti devono essere rimossi senza rovinare il pezzo. La soluzione, però, richiede chimica, controllo del processo, conoscenza dei materiali e progettazione dell’interfaccia.
Canon Production Printing, con la sua esperienza nell’inkjet e nella polimerizzazione UV, sta esplorando un punto in cui stampa grafica avanzata e stampa 3D si sovrappongono. Il brevetto sui gelificanti differenziati per supporto e struttura mostra come anche una fase considerata secondaria, come il distacco del supporto, possa diventare un campo di sviluppo tecnico.
Per chi lavora con stampa 3D, 2.5D o applicazioni tattili, il messaggio è chiaro: non basta aggiungere materiale strato su strato. Bisogna progettare anche il modo in cui il materiale temporaneo verrà tolto. Ed è proprio lì, tra parte finita e supporto provvisorio, che si gioca una parte della produttività del processo.
