Oak Ridge National Laboratory, il laboratorio statunitense del Dipartimento dell’Energia noto anche come ORNL, ha sviluppato una lega di alluminio per additive manufacturing pensata per lavorare in condizioni termiche più severe rispetto a quelle normalmente affrontate dagli allumini convenzionali. Il materiale si chiama DuAlumin-3D ed è stato progettato per unire tre esigenze che, nella produzione di componenti metallici, non sempre vanno d’accordo: leggerezza, resistenza alle alte temperature e stampabilità con processi a letto di polvere laser.
Il tema è importante perché l’alluminio è già molto usato nell’industria per il suo peso ridotto e per la buona conducibilità termica, ma molti gradi tradizionali perdono una parte significativa delle proprie prestazioni quando la temperatura sale. Nei motori, negli scambiatori di calore, nei sistemi aerospaziali e in generale nei componenti esposti a cicli termici e carichi meccanici, questa debolezza limita l’impiego dell’alluminio e spinge spesso i progettisti verso titanio, acciai, leghe di nichel o materiali a base cobalto. Sono soluzioni robuste, ma più pesanti, più costose o più difficili da lavorare.
Perché non basta prendere una lega esistente e stamparla
La stampa 3D metallica non è una semplice alternativa alla fusione o alla lavorazione dal pieno. Nel laser powder bed fusion, il metallo viene fuso e solidificato in tempi molto brevi, con forti gradienti termici e tensioni interne. Alcune leghe di alluminio ad alta resistenza tendono a formare cricche durante il raffreddamento, un fenomeno spesso indicato come hot cracking. Questo rende molte formulazioni commerciali poco adatte alla produzione additiva, anche quando sono valide nei processi tradizionali.
DuAlumin-3D nasce proprio da questo problema. ORNL non ha cercato solo di rendere “stampabile” un alluminio già noto, ma ha lavorato su una composizione pensata per sfruttare le condizioni tipiche dell’additive manufacturing. La lega contiene alluminio, cerio, nichel e zirconio, con una composizione nominale indicata nei documenti tecnici come Al-9Ce-4Ni-0.5Mn-1Zr in percentuale in peso. La presenza di questi elementi serve a ottenere una microstruttura più stabile e rinforzata, con particelle resistenti al calore che si formano su scala nanometrica durante la stampa.
In altre parole, il processo di produzione non è solo un modo per dare forma al pezzo: diventa parte del progetto metallurgico. La solidificazione rapida, che in molte leghe è una fonte di problemi, viene usata qui come leva per creare una struttura fine e più adatta all’impiego ad alta temperatura.
Prestazioni dichiarate: densità elevata e lavoro fino a 400 °C
Secondo ORNL, DuAlumin-3D può essere prodotto con densità superiore al 99,9% e mantiene proprietà meccaniche desiderate fino a 400 °C. Il dato è rilevante perché porta l’alluminio verso una fascia di applicazioni dove, per ragioni di sicurezza e durata, si tende a usare materiali più pesanti.
La lega mostra anche una buona resistenza al creep, cioè alla deformazione lenta e permanente che un materiale subisce quando resta esposto a calore e carico per periodi prolungati. Nei motori e negli scambiatori di calore questa caratteristica è fondamentale: un componente può anche sopportare un picco di temperatura, ma deve mantenere forma e funzione dopo molti cicli di lavoro. ORNL indica per DuAlumin-3D una resistenza al creep paragonabile a quella di altre leghe usate come riferimento, ma a temperature operative più alte.
Un altro punto citato dal laboratorio riguarda la resistenza a fatica a 350 °C. La fatica è il comportamento del materiale quando viene sottoposto a sollecitazioni ripetute, ad esempio vibrazioni, pressioni cicliche o variazioni termiche continue. Per un pistone, un componente motore o una parte aerospaziale, non basta essere resistenti una sola volta: bisogna superare migliaia o milioni di cicli senza propagazione di difetti.
Pistoni, scambiatori di calore e geometrie complesse
L’interesse per DuAlumin-3D non riguarda soltanto la composizione chimica. Il materiale è stato pensato per sfruttare la libertà geometrica della stampa 3D metallica. ORNL cita applicazioni come pistoni e scambiatori di calore, due famiglie di componenti dove la combinazione tra peso ridotto, gestione termica e forme complesse può fare la differenza.
Negli scambiatori di calore, la stampa 3D consente di realizzare canali interni, pareti sottili e percorsi del fluido difficili o impossibili da ottenere con lavorazioni convenzionali. Una lega di alluminio più resistente al calore potrebbe permettere scambiatori più leggeri rispetto a soluzioni in titanio, mantenendo al tempo stesso una conducibilità termica elevata. ORNL stima che, in ambito aeronautico, la sostituzione di componenti in titanio con DuAlumin-3D in alcune applicazioni possa ridurre il peso di centinaia di libbre per aeromobile.
Nei motori, il discorso è diverso ma altrettanto interessante. Se un materiale consente di aumentare la temperatura di esercizio senza perdere integrità meccanica, il progettista può lavorare su efficienza, combustione e riduzione della massa. ORNL indica che la sostituzione di leghe di alluminio esistenti con DuAlumin-3D potrebbe consentire temperature di picco dei cilindri più alte di 50-100 °C. Associata alla libertà progettuale dell’additive manufacturing, questa possibilità apre la strada a motori più efficienti e componenti alleggeriti.
Il ruolo di General Motors, Beehive Industries e Boeing Research and Technology
Il progetto non riguarda solo la ricerca di laboratorio. Nei riconoscimenti R&D 100 dedicati a DuAlumin-3D, Oak Ridge National Laboratory figura come sviluppatore, mentre General Motors e Beehive Industries sono indicati come co-sviluppatori. Questo è un dettaglio significativo perché collega il materiale a due aree applicative concrete: motori e componenti ad alte prestazioni.

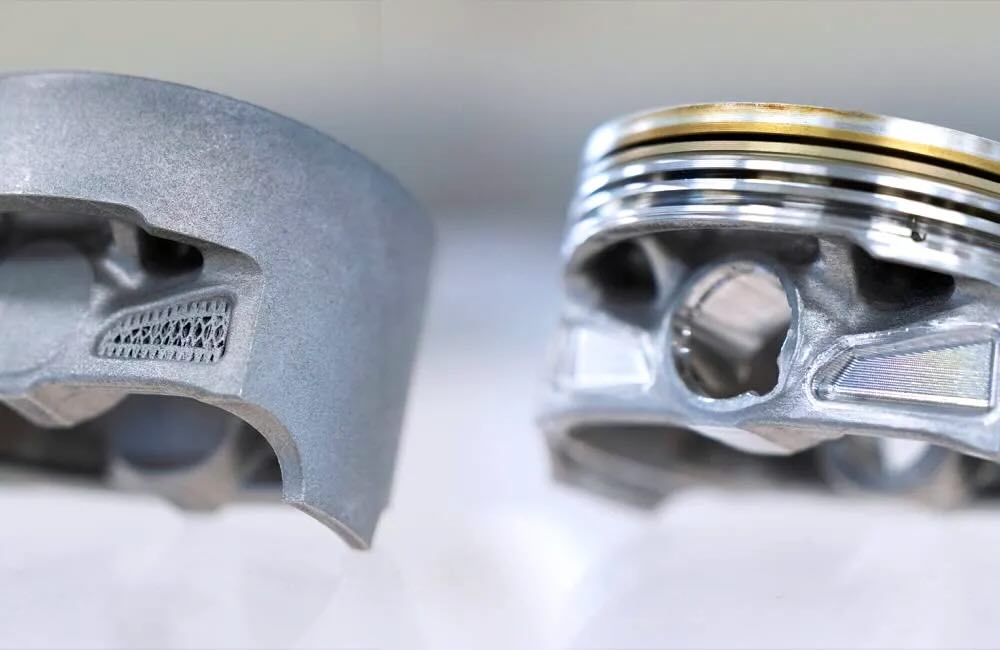

General Motors ha utilizzato DuAlumin-3D nel progetto Low Mass and High Efficiency Medium-Duty Truck Engine, un motore V8 per veicoli medi pesanti sviluppato con l’obiettivo di ridurre massa e aumentare efficienza. ORNL segnala anche la produzione di prototipi di pistoni automotive a scala reale dopo meno di tre anni di sviluppo del materiale, un tempo contenuto per una lega destinata ad applicazioni così severe.
Nel report tecnico “High Strength Aluminum Additive Manufacturing” compaiono inoltre Oak Ridge National Laboratory e Boeing Research and Technology come organizzazioni associate al lavoro. Questo conferma l’interesse del settore aerospaziale per leghe di alluminio stampabili in 3D e capaci di sostenere temperature più alte rispetto agli allumini comunemente impiegati.
Come ORNL ha accelerato lo sviluppo della lega
Uno degli aspetti più interessanti del lavoro di ORNL riguarda il metodo. Lo sviluppo di una nuova lega metallica può richiedere molti anni, soprattutto quando il materiale deve funzionare in ambienti critici e con processi produttivi complessi. In questo caso il laboratorio ha combinato modellazione termodinamica, microscopia elettronica, tomografia a raggi X, prove meccaniche e diffrazione neutronica in situ.
Questa combinazione permette di osservare il materiale su più livelli: difetti interni, microstruttura, comportamento sotto carico, risposta al trattamento termico e stabilità alle alte temperature. Non si tratta quindi solo di stampare provini e vedere se resistono, ma di collegare composizione, processo, struttura e proprietà in modo più rapido e controllato.
La logica è quella dell’Integrated Computational Materials Engineering: usare simulazioni, dati sperimentali e analisi avanzate per ridurre i cicli di prova ed errore. Per l’additive manufacturing questo approccio è particolarmente utile, perché la qualità finale dipende sia dalla lega sia dai parametri di stampa, dalla direzione di costruzione, dai trattamenti successivi e dalla geometria del pezzo.
Cosa può significare per la stampa 3D metallica
DuAlumin-3D non va letto come un materiale “universale” destinato a sostituire ogni lega di alluminio. È più corretto considerarlo come un esempio di nuova generazione di materiali progettati per la produzione additiva, non semplicemente adattati a essa.
Per chi lavora nella stampa 3D metallica, questo passaggio è importante. Molti limiti dell’additive manufacturing non dipendono soltanto dalle macchine, dalla potenza dei laser o dal software di slicing. Dipendono anche dal fatto che la maggior parte delle leghe oggi disponibili è nata per fusione, forgiatura, laminazione o lavorazioni tradizionali. Se i materiali vengono progettati partendo dalle condizioni fisiche della stampa 3D, il margine di miglioramento aumenta.
Nel caso di DuAlumin-3D, il valore sta nella possibilità di stampare parti leggere, resistenti al calore e con geometrie funzionali. Questo può interessare motori a combustione ad alta efficienza, sistemi ibridi, componenti aeronautici, scambiatori di calore compatti, parti per gestione termica e applicazioni dove il peso incide direttamente sui consumi.
Restano i passaggi industriali: qualificazione, costi e ripetibilità
Come sempre, il salto dalla ricerca al prodotto industriale richiede verifiche lunghe. Un materiale per motori o aerospazio deve essere qualificato con prove estese, lotti di polvere controllati, parametri di stampa ripetibili, trattamenti termici definiti e standard di ispezione coerenti. La densità elevata e le buone proprietà meccaniche sono condizioni necessarie, ma non bastano da sole per arrivare alla produzione in serie.
Bisogna valutare anche disponibilità della polvere, costo degli elementi di lega, riciclabilità del materiale non fuso, compatibilità con impianti esistenti, comportamento su componenti di grandi dimensioni e stabilità dei risultati su macchine diverse. Nel settore aerospaziale e automotive, la qualifica del processo può essere lunga quanto lo sviluppo del materiale.
Detto questo, DuAlumin-3D indica una direzione chiara: per alcune applicazioni ad alto valore, l’alluminio stampato in 3D può uscire dal ruolo di materiale leggero ma termicamente limitato e avvicinarsi a funzioni che oggi richiedono leghe più pesanti o costose.
Una lega pensata per il processo, non solo per il pezzo
Il punto centrale è proprio questo: DuAlumin-3D è stato progettato per la stampa 3D, non soltanto stampato in 3D. La differenza non è secondaria. Quando composizione chimica, microstruttura e parametri di produzione vengono sviluppati insieme, l’additive manufacturing può offrire qualcosa di più della libertà geometrica. Può diventare uno strumento per creare materiali con proprietà difficili da ottenere con i processi convenzionali.
Per ORNL, General Motors, Beehive Industries e gli altri partner coinvolti, il lavoro su DuAlumin-3D si inserisce in una traiettoria più ampia: alleggerire componenti critici, migliorare l’efficienza energetica e ampliare il numero di leghe realmente utilizzabili nella produzione additiva metallica. Per il settore della stampa 3D, è un altro segnale che la prossima fase non passerà solo da macchine più veloci, ma anche da materiali progettati fin dall’inizio per essere stampati.
