Nel percorso che porta da un’idea a un componente in plastica utilizzabile, la stampa 3D risolve molti problemi, ma non tutti. Permette di ottenere rapidamente una geometria, verificare ingombri, montaggi, forme, ergonomia e prime funzioni. Quando però il pezzo finale dovrà essere prodotto in termoplastico tramite stampaggio a iniezione, un prototipo stampato in 3D non sempre risponde alle domande più importanti.
Un componente ottenuto per stampa 3D non si comporta come un pezzo stampato a iniezione. Cambiano il materiale, l’orientamento delle fibre o degli strati, la compattezza, la finitura superficiale, il modo in cui il materiale riempie una cavità e il modo in cui si raffredda. Per questo, in molte fasi di sviluppo, il passaggio decisivo non è soltanto “avere un prototipo”, ma avere un piccolo lotto di pezzi realizzati con un processo più vicino a quello industriale.
È qui che entra in gioco lo stampaggio a iniezione manuale con stampi stampati in 3D. Udo Eckloff, attraverso il progetto Manueller Spritzguss, ha raccolto in una serie di documenti tecnici e applicativi un’esperienza pratica maturata con i sistemi HoliPress di HoliMaker. L’obiettivo è aiutare progettisti, aziende, laboratori, scuole tecniche e università a capire come usare lo stampaggio manuale non come curiosità da banco, ma come strumento concreto di sviluppo prodotto.
Perché un pezzo stampato in 3D non basta sempre
La stampa 3D è una tecnologia efficace per accelerare la progettazione. Con una stampante FDM, SLA o SLS è possibile passare dal CAD a un oggetto fisico in poche ore o in pochi giorni. Questo è utile per controllare una forma, validare un assemblaggio o discutere con un cliente attorno a un oggetto reale.
Nel caso dei componenti destinati allo stampaggio a iniezione, però, le criticità principali emergono quando il materiale fuso entra nello stampo. Il progettista deve capire se la cavità si riempie in modo corretto, dove posizionare il punto di iniezione, se servono sfiati, se le pareti hanno uno spessore adeguato, se il pezzo si deforma durante il raffreddamento, se compaiono linee di giunzione, ritiri, segni di risucchio o problemi di estrazione.
Questi fenomeni sono difficili da leggere su un prototipo stampato direttamente. Possono essere simulati via software, ma la prova fisica resta spesso determinante, soprattutto quando si lavora su materiali reali, piccoli lotti, geometrie non banali o prodotti che devono affrontare test funzionali.

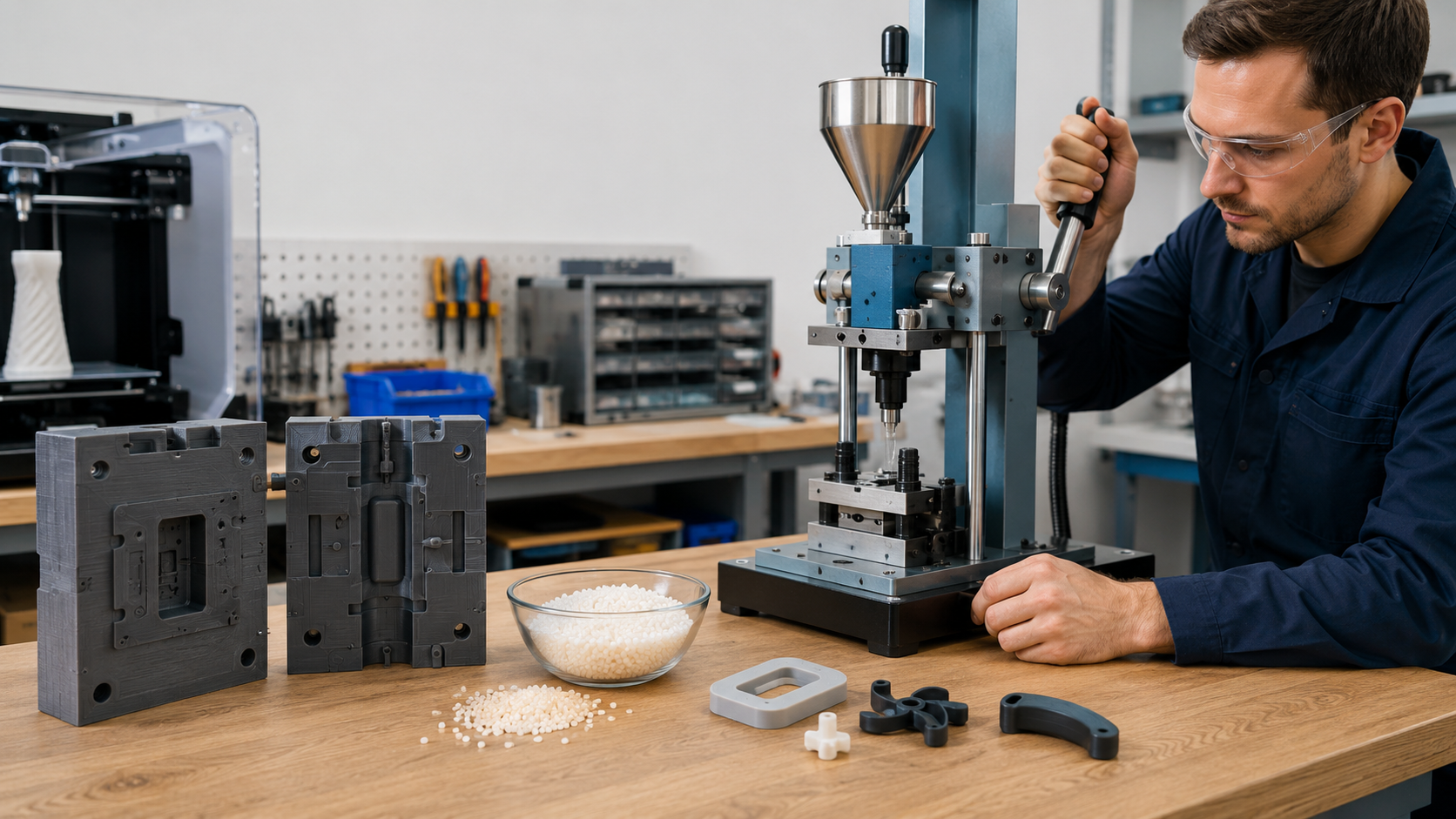

Con uno stampo stampato in 3D e una pressa manuale, si può anticipare una parte di queste verifiche senza dover produrre subito uno stampo in acciaio o alluminio. Non si tratta di sostituire lo stampo industriale per grandi serie, ma di ridurre l’incertezza prima di arrivare a quella fase.
Il ruolo di HoliPress e degli stampi 3D
HoliMaker, azienda francese con sede a Metz, sviluppa sistemi compatti per la trasformazione della plastica, tra cui le presse manuali HoliPress. Le macchine della gamma sono pensate per lavorare con granuli termoplastici e per produrre piccoli pezzi, campioni, dimostratori, componenti di pre-serie e parti per attività formative.
La HoliPress 16+ è il modello più compatto, con volume massimo di iniezione di 16 cm³, temperatura operativa fino a 320 °C e pressione dichiarata fino a 100 bar. È pensata per prototipi di piccole dimensioni, formazione tecnica, test sui materiali e applicazioni da laboratorio.
La HoliPress 38 offre un volume massimo di 38 cm³ e maggiore capacità di iniezione, con temperatura fino a 320 °C e pressione fino a 150 bar. È più adatta a componenti più grandi, piccole serie e prove su materiali tecnici come PP, PE, PA, TPU, POM, ABS e PS, a seconda della configurazione e delle condizioni di processo.
La HoliPress High Temp estende il campo di lavoro verso polimeri più impegnativi. La macchina è progettata per arrivare fino a 500 °C e viene indicata da HoliMaker per materiali come PEEK, PEI e PPS, oltre a termoplastici più comuni. In questo caso il sistema richiede un controllo termico più attento e un raffreddamento dedicato, perché lavorare ad alte temperature modifica radicalmente le condizioni operative.
Il punto interessante per chi usa la stampa 3D è la compatibilità con stampi realizzati in modi diversi: metallo lavorato, resine SLA, FDM e soluzioni ibride. Questo permette di scegliere il tipo di utensile in base alla fase del progetto. Uno stampo in resina può essere usato per iterazioni veloci, prove iniziali e piccoli numeri; un inserto metallico o una struttura ibrida può servire quando aumentano carichi, temperature, ripetibilità o durata richiesta.
Formlabs Rigid 10K Resin e gli stampi per piccole serie
Nel mondo degli stampi stampati in 3D per iniezione, uno dei materiali più citati è Formlabs Rigid 10K Resin. Si tratta di una resina SLA caricata vetro, rigida, stabile e pensata per applicazioni industriali come attrezzaggi, maschere, dime, inserti e stampi per processi che richiedono una buona resistenza meccanica e termica.
Formlabs indica Rigid 10K Resin come materiale adatto per stampi da iniezione a tiratura limitata, termoformatura, soffiaggio e attrezzaggi soggetti a carico. Il dato tecnico più rilevante, per questo tipo di applicazione, è la temperatura di deflessione sotto carico, che arriva a 238 °C a 0,45 MPa. Questo non significa che ogni stampo in resina possa lavorare senza limiti: geometria, raffreddamento, pressione, materiale iniettato, tempo ciclo e metodo di serraggio restano decisivi.
Per alcune applicazioni uno stampo in resina può produrre decine o centinaia di pezzi. Per altre può durare meno, soprattutto se la cavità presenta pareti sottili, spigoli delicati, sottosquadri, temperature elevate o materiali abrasivi. È qui che l’esperienza pratica diventa importante: non basta stampare una cavità; bisogna progettare lo stampo pensando al processo.
Che cosa si impara con lo stampaggio manuale
Il valore dello stampaggio manuale non è soltanto nel pezzo che esce dalla macchina. È nel percorso che porta a quel pezzo.
Quando il materiale non riempie completamente la cavità, si capisce se il problema è nel punto di iniezione, nella temperatura, nella viscosità del polimero, nella mancanza di sfiati o nella geometria del pezzo. Quando un componente si imbarca, si può ragionare su spessori, nervature, raffreddamento e ritiro. Quando il pezzo resta bloccato nello stampo, il progettista deve confrontarsi con raggi, angoli di sformo, superfici, rugosità e direzione di estrazione.
Queste sono informazioni che un file CAD o un prototipo estetico non mostrano con la stessa evidenza. Per un ufficio tecnico, una scuola o un reparto R&D, poter osservare questi difetti su un pezzo reale è spesso più utile di una lunga spiegazione teorica.
La raccolta di Udo Eckloff affronta proprio questi aspetti: scelta del materiale, passaggio dal granulo al componente, uso di stampi in resina, stampi sacrificabili, utensili ibridi, tempi di fusione, pulizia della macchina, cambio materiale, ugelli, progettazione orientata allo stampaggio, spessori, raggi, sfiati, percorsi di flusso e sformi.
Dove la stampa 3D cambia il modo di progettare lo stampo
Uno stampo tradizionale richiede lavorazioni meccaniche, tempi di attesa e costi che hanno senso quando il progetto è già abbastanza stabile. Se il disegno cambia dopo pochi test, modificare uno stampo metallico può diventare lento e costoso.
Uno stampo stampato in 3D permette invece di cambiare rapidamente la posizione del canale, aggiungere uno sfiato, modificare una cavità, provare una diversa separazione dello stampo o verificare un nuovo angolo di estrazione. Questo è utile nelle prime fasi, quando il progetto non è ancora bloccato.
Naturalmente la stampa 3D dello stampo non elimina le regole dello stampaggio. Al contrario, le rende più visibili. Uno stampo in resina deve essere progettato con attenzione, rinforzato quando necessario, orientato correttamente in stampa, post-polimerizzato nel modo adatto e inserito in un sistema di serraggio che distribuisca bene le forze.
Per questo motivo si parla spesso di soluzioni ibride: esterni metallici o telai di supporto, inserti stampati in 3D sostituibili, cavità in resina e rinforzi in alluminio. In questo modo si sfrutta la rapidità della stampa 3D senza chiedere alla resina di svolgere da sola un lavoro per cui non è sempre adatta.
Applicazioni pratiche: formazione, prototipi e materiali
Le applicazioni più immediate sono tre.
La prima è la formazione. Una pressa manuale permette agli studenti di vedere il processo in modo diretto: granulo, fusione, iniezione, raffreddamento, apertura dello stampo ed estrazione. In una scuola tecnica o in un laboratorio universitario è un modo efficace per collegare progettazione CAD, stampa 3D, materiali, lavorazioni meccaniche e produzione.
La seconda è la prototipazione funzionale. Un’azienda può produrre alcuni pezzi nello stesso materiale previsto per la serie, testarli, montarli, sottoporli a carichi, acqua, temperatura, attrito o prove d’uso. Questo consente di valutare il comportamento reale del componente prima di investire in uno stampo industriale.
La terza è la sperimentazione sui materiali. HoliMaker e Udo Eckloff citano applicazioni con materiali riciclati, regranulati, compound, elastomeri, TPU e tecnopolimeri. In questi casi lo stampaggio manuale consente di lavorare con piccole quantità di materiale e di capire se un polimero è adatto a una certa geometria o a un certo processo.
Il sistema HoliShred, parte dell’ecosistema HoliMaker, aggiunge anche un tema legato al riciclo: scarti, tappi in PP o residui di lavorazione possono essere triturati e trasformati in flakes da reiniettare. Non è una soluzione universale per ogni materiale e per ogni applicazione, ma è uno strumento interessante per didattica, prove di laboratorio e percorsi di economia circolare su scala ridotta.
Esempi e aziende coinvolte
Oltre a HoliMaker e a Udo Eckloff, diversi nomi compaiono nelle applicazioni e nei casi pratici collegati allo stampaggio manuale con stampi 3D.
Formlabs entra in gioco per le resine SLA, in particolare Rigid 10K Resin e Grey Pro Resin, usate in diversi esempi di stampi per iniezione a basso volume. Matsuura viene citata per la produzione ibrida di utensili metallici con raffreddamento conformale. Priomold compare in applicazioni con stampi in alluminio e piccole serie. ALLOD è legata a esempi con TPU. GWTechnik viene citata per i granuli di pulizia EasyClean. Plasmatreat è coinvolta in prove legate al trattamento al plasma delle superfici. Matriq e 3D-MODEL compaiono in dimostratori per marcatura diretta e componenti stampati. Reichle e Morphotonix sono nomi collegati a microstrutture e nanostrutture applicate a inserti metallici.
Questi esempi mostrano un aspetto importante: lo stampaggio manuale non vive isolato. Funziona quando viene collegato a materiali, stampa 3D, lavorazioni meccaniche, trattamenti superficiali, progettazione dello stampo e prove sul componente.
Limiti da considerare
È importante non confondere lo stampaggio manuale con una pressa industriale automatizzata. La ripetibilità dipende dall’operatore, dal controllo della temperatura, dalla preparazione dello stampo, dalla chiusura, dalla velocità di iniezione e dal tempo di raffreddamento. I pezzi ottenuti possono essere molto utili per sviluppo e test, ma non sempre sono rappresentativi al cento per cento di una produzione automatizzata ad alta pressione e ciclo controllato.
Anche gli stampi in resina hanno limiti chiari. Possono usurarsi, creparsi, deformarsi o degradarsi se si lavora oltre le condizioni adatte. Le superfici possono richiedere finitura. Gli spigoli possono essere punti deboli. I canali di iniezione e gli sfiati devono essere progettati con cura. I materiali caricati o abrasivi possono ridurre la vita dello stampo.
Proprio per questo il valore del metodo sta nella sua funzione di apprendimento e validazione. Non serve a dichiarare concluso un progetto, ma a portarlo più vicino alla realtà produttiva.
Un passaggio intermedio utile prima dello stampo industriale
Nel ciclo tradizionale, molte aziende passano dal prototipo stampato in 3D allo stampo metallico soltanto quando il progetto sembra pronto. Il problema è che alcune criticità emergono solo dopo le prime iniezioni. A quel punto intervenire sullo stampo può essere costoso.
Con stampi 3D e presse manuali come HoliPress, si introduce una fase intermedia. Il progettista può produrre pezzi veri in termoplastico, osservare difetti, modificare lo stampo, cambiare parametri, correggere il disegno e accumulare informazioni prima della fase industriale.
Per le grandi serie lo stampo in acciaio resta la soluzione corretta. Per lo sviluppo, le prove funzionali, i piccoli lotti e la formazione, invece, lo stampaggio manuale offre un ambiente accessibile in cui stampa 3D e trasformazione plastica lavorano insieme.
Il messaggio più utile è proprio questo: la stampa 3D non deve essere vista soltanto come tecnologia per produrre il pezzo finale o il prototipo estetico. Può diventare anche un mezzo per produrre gli utensili temporanei che aiutano a capire meglio il processo industriale successivo.
Nel caso degli stampi per iniezione, questo significa portare il progettista più vicino alla realtà del materiale fuso, dello stampo, del raffreddamento e dell’estrazione. Ed è spesso in quella fase, davanti al pezzo appena estratto, che si scoprono le informazioni più importanti per migliorare un prodotto.
