Un brevetto cinese affronta il problema degli ugelli sporchi nella stampa 3D multimateriale
La stampa 3D FFF con più materiali è una delle aree più interessanti del mercato desktop, prosumer e industriale leggero. Stampare con colori diversi, polimeri diversi o materiali rinforzati nello stesso pezzo permette di ottenere componenti più complessi, più funzionali e più vicini alle esigenze reali dell’applicazione. Ma dietro questa promessa c’è un problema molto concreto: cosa succede all’ugello quando smette di stampare?
La risposta non è banale. Un ugello che ha appena estruso materiale resta caldo. All’interno conserva polimero fuso, pressione residua e, nel caso dei materiali compositi, particelle o fibre che possono complicare il comportamento del flusso. Se quell’ugello viene messo in pausa mentre un altro ugello entra in funzione, può continuare a gocciolare. Può lasciare una piccola bava, una goccia, una striscia di materiale o un deposito carbonizzato sulla superficie del pezzo.
Nella stampa 3D normale questo fenomeno è fastidioso. Nella stampa 3D multimateriale e composita può diventare un vero limite di processo.
Una domanda di brevetto cinese assegnata a Shandong Zhongke Intelligent Equipment Co., Ltd. prova ad affrontare proprio questo punto. Il documento, indicato come CN122143331A, descrive una stampante 3D composita a commutazione multi-ugello, pensata per gestire più percorsi di filamento e più gruppi di estrusione. L’idea non si concentra soltanto sul cambio dell’ugello, ma anche sulla pulizia del materiale che resta all’estremità dell’ugello dopo l’uso.
Il problema: il materiale non si ferma quando si ferma il movimento
Chi usa una stampante FFF conosce bene il fenomeno dell’oozing, cioè la fuoriuscita indesiderata di materiale dall’ugello quando l’estrusione dovrebbe essere ferma. Il materiale non esce solo perché il motore spinge il filamento. Esce anche perché il polimero è caldo, perché nella camera di fusione resta pressione e perché la viscosità del materiale non è sempre sufficiente a bloccare il flusso.
Per ridurre il problema si usa spesso la retrazione. Il filamento viene tirato indietro di una piccola distanza per diminuire la pressione nella zona calda. È una soluzione diffusa, efficace in molte situazioni e ormai gestita da quasi tutti gli slicer.
Nel caso dei materiali compositi, però, la retrazione può avere effetti meno desiderabili. Un filamento rinforzato con fibre corte, polveri, cariche minerali o additivi può lasciare residui più difficili da controllare. Se il materiale viene tirato indietro, una parte del polimero semi-fuso, delle particelle o dei residui può risalire verso zone più pulite del percorso di alimentazione. In altre parole, il tentativo di fermare la goccia può spostare il problema dentro il sistema.
Questo è il punto tecnico più interessante: il brevetto non prova solo a “pulire meglio” l’ugello, ma cerca di evitare che la pulizia avvenga riportando materiale indietro lungo il canale di alimentazione. La soluzione proposta lavora all’esterno dell’ugello, raccogliendo e aspirando il residuo prima che cada sul pezzo.
Come funziona il sistema multi-ugello
La macchina descritta nel brevetto include un telaio, un modulo lineare, una piattaforma di stampa magnetica, un meccanismo di sollevamento, più bobine di filamento e un corpo di stampa con più ugelli. Ogni materiale ha il proprio percorso e il proprio gruppo di uscita, una scelta che può ridurre alcuni problemi tipici dei sistemi a ugello singolo.
Nei sistemi a ugello singolo multimateriale, materiali e colori diversi vengono caricati e scaricati nello stesso hotend. Questo richiede spurghi per eliminare il materiale precedente e preparare il materiale successivo. Il risultato è spesso una torre di spurgo, una prime tower o una wipe tower accanto al pezzo. Queste strutture aiutano a pulire l’ugello e a stabilizzare il flusso, ma consumano materiale, occupano spazio sul piano e aumentano il tempo di stampa.
Un sistema a più ugelli parte da un’altra logica: ogni materiale ha un ugello dedicato. Questo può ridurre la necessità di lavare internamente l’hotend a ogni cambio materiale. Tuttavia introduce un altro problema: gli ugelli non attivi devono restare lontani dal pezzo e non devono sporcarlo. Se un ugello inattivo resta troppo basso può urtare la superficie già stampata. Se resta caldo e sporco può depositare materiale nel punto sbagliato.
Per questo motivo, nel brevetto di Shandong Zhongke Intelligent Equipment, gli ugelli sono collegati a tubi telescopici. L’ugello selezionato viene portato verso il basso nella posizione di lavoro, mentre gli altri restano sollevati. Il movimento di selezione è affidato a una logica magnetica: nel corpo dell’ugello è previsto un magnete permanente, mentre sulla struttura della stampante sono presenti elettromagneti. Quando un ugello deve lavorare, l’elettromagnete corrispondente lo attira nella posizione attiva. Quando deve uscire dal ciclo di stampa, il sistema lo rilascia e il meccanismo telescopico lo riporta verso l’alto.
Il principio è semplice da capire: non si cambia il materiale dentro lo stesso ugello, ma si cambia l’ugello che sta lavorando.
La parte più interessante: la pulizia al rientro

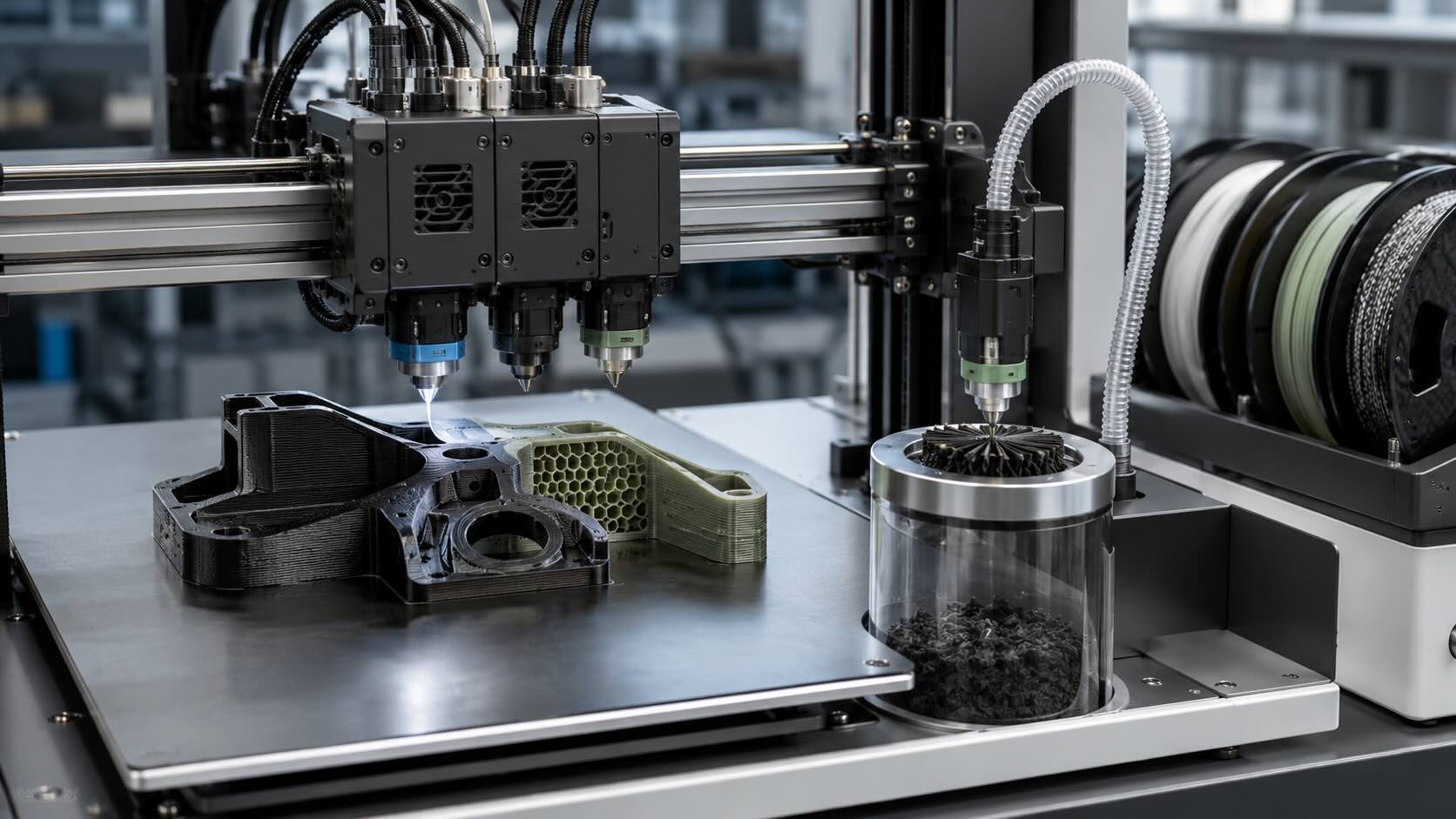

Il cambio ugello da solo non basta. Se l’ugello appena utilizzato torna verso l’alto mentre ha ancora materiale fuso all’estremità, quel materiale può cadere o allungarsi in un filo. La soluzione proposta prevede una serie di contenitori di raccolta rotanti posizionati sotto gli ugelli.
Quando un ugello termina il lavoro e rientra, il contenitore corrispondente ruota e si porta sotto la punta. Il materiale residuo può cadere nella zona di raccolta invece che sul pezzo. A questo punto interviene un sistema di aspirazione: tubi di aspirazione, camera del vuoto, camera di raccolta, valvole, tubi flessibili, sensore di pressione e pompa dell’aria lavorano insieme per richiamare il residuo dalla bocca dell’ugello verso il sistema di raccolta.
L’obiettivo è evitare due problemi allo stesso tempo. Il primo è la contaminazione del pezzo. Il secondo è la risalita del materiale lungo il percorso del filamento tramite retrazioni più aggressive. Invece di tirare indietro il materiale, la macchina lo rimuove dalla punta.
Questo approccio può avere senso soprattutto con filamenti caricati o compositi. Un ugello che lavora con materiale rinforzato può comportarsi in modo meno prevedibile rispetto a un PLA standard. Le fibre possono aumentare l’abrasione, influenzare la viscosità, creare piccoli accumuli e rendere più critica la pulizia del punto di estrusione. Una gestione automatica del residuo potrebbe ridurre fermi macchina, interventi manuali e difetti visibili.
Perché la stampa composita richiede più attenzione
Quando si parla di materiale composito nella stampa FFF, si pensa spesso a filamenti caricati con fibra di carbonio, fibra di vetro, particelle ceramiche, legno, metallo o altre cariche funzionali. Questi materiali non sono tutti uguali, ma hanno una caratteristica comune: non si comportano come un polimero puro.
Le cariche possono migliorare rigidità, stabilità dimensionale, aspetto superficiale o proprietà specifiche, ma introducono anche compromessi. Possono rendere il materiale più abrasivo per l’ugello, più sensibile alla temperatura, più difficile da ritrarre e più incline alla formazione di residui. In un sistema multi-ugello, dove ogni cambio materiale deve avvenire senza contaminare il pezzo, questi dettagli diventano decisivi.
Un piccolo deposito lasciato su una parte estetica può essere un difetto accettabile o rimovibile. Su un componente tecnico multimateriale può invece interferire con l’adesione tra materiali, con una superficie funzionale o con una zona destinata a un accoppiamento meccanico. Se il materiale depositato appartiene a un altro ugello, il problema non è solo geometrico ma anche chimico e funzionale.
Per esempio, una parte potrebbe usare un materiale rigido per la struttura e un materiale elastico per una guarnizione. Oppure un polimero rinforzato per le zone portanti e un materiale solubile o distaccabile per il supporto. In questi casi la pulizia della transizione non è un dettaglio estetico, ma una condizione di processo.
Il confronto con wipe tower, prime tower e spurgo
Le stampanti multimateriale oggi usano diverse strategie per gestire il cambio materiale. Le più note sono la torre di spurgo, la wipe tower, la prime tower e lo spurgo fuori dal pezzo. Lo scopo è sempre lo stesso: assicurarsi che il materiale che arriva sul modello sia quello giusto e che il flusso dell’ugello sia stabile.
La torre funziona, ma ha un costo. Consuma materiale, richiede tempo e occupa una porzione del piano di stampa. Su oggetti con pochi cambi colore il costo può essere limitato. Su modelli complessi, con centinaia o migliaia di cambi materiale, lo spreco può diventare una parte importante dell’intero lavoro.
I sistemi più avanzati provano a ridurre questo impatto regolando i volumi di spurgo, usando torri semi-vuote, ottimizzando l’ordine dei materiali o scaricando parte dello spurgo nei supporti. Ma il principio resta quello: il materiale indesiderato viene estruso da qualche parte.
Il brevetto di Shandong Zhongke Intelligent Equipment propone una logica diversa. Non si limita a creare una zona dove depositare materiale, ma integra un sistema di raccolta e aspirazione associato al movimento degli ugelli. Il residuo non viene trasformato in una torre accanto al pezzo, ma viene intercettato vicino all’ugello.
Questa distinzione è importante. Non significa che la soluzione elimini ogni spreco, ma sposta la gestione del materiale dalla geometria di stampa a un sottosistema meccanico della macchina.
I possibili vantaggi
Il primo vantaggio sarebbe la pulizia del pezzo. Se il sistema riesce a raccogliere gocce e residui prima che cadano sulla parte, la qualità superficiale può migliorare, soprattutto nei punti di cambio materiale.
Il secondo vantaggio riguarda la riduzione dell’intervento umano. In molti sistemi multi-ugello, l’operatore deve controllare ugelli, residui, accumuli e fili di materiale. Una pulizia automatica potrebbe rendere il processo più stabile, specialmente su stampe lunghe.
Il terzo vantaggio è legato al materiale. Nei compositi, evitare retrazioni eccessive potrebbe ridurre la possibilità di portare residui, particelle o materiale degradato verso zone indesiderate del percorso di alimentazione.
Il quarto vantaggio riguarda il tempo di processo. Se la pulizia avviene in modo rapido durante il rientro dell’ugello, il sistema potrebbe ridurre alcune operazioni di spurgo rispetto a una strategia basata su torri molto grandi. Questo punto andrebbe verificato su una macchina reale, perché un sistema di aspirazione richiede comunque tempi di posizionamento, attivazione e controllo.
I dubbi tecnici da risolvere
Un brevetto descrive una soluzione, ma non dimostra da solo che quella soluzione sia già pronta per un prodotto commerciale. Nel caso di un sistema a vuoto per residui fusi, le domande tecniche sono diverse.
La prima riguarda l’intasamento. Aspirare materiale caldo, viscoso e magari caricato con fibre non è come aspirare polvere asciutta. Se il percorso non è gestito bene, il residuo può raffreddarsi, aderire alle pareti e ostruire tubi o valvole. La temperatura del sistema di raccolta diventa quindi un elemento critico.
La seconda riguarda la manutenzione. I contenitori di raccolta devono essere svuotati e puliti. Se il materiale è composito, abrasivo o carbonizzato, la manutenzione potrebbe essere più impegnativa. Un sistema utile in produzione deve essere più facile da pulire del problema che vuole risolvere.
La terza riguarda l’allineamento. Per aspirare in modo efficace dalla bocca dell’ugello, la geometria tra punta, contenitore e condotto deve essere precisa. Se l’ugello non si posiziona correttamente, l’aspirazione può perdere efficacia. Se il contenitore non ruota al momento giusto, il residuo può comunque cadere sul piano.
La quarta riguarda l’affidabilità della commutazione magnetica. L’uso di magneti permanenti ed elettromagneti può semplificare il cambio di posizione, ma deve garantire ripetibilità, resistenza alle vibrazioni e stabilità in un ambiente caldo. La posizione dell’ugello non può variare in modo apprezzabile, perché anche piccoli errori in Z o XY possono rovinare la stampa.
Una strada diversa per il multimateriale FFF
La stampa 3D multimateriale sta vivendo una fase di forte sperimentazione. Alcune soluzioni puntano su un solo ugello e molti materiali caricati in sequenza. Altre usano toolchanger con teste indipendenti. Altre ancora adottano gruppi multi-ugello o moduli intercambiabili. Ogni architettura ha vantaggi e svantaggi.
L’ugello singolo mantiene la testa più compatta, ma richiede spurgo a ogni cambio. Il toolchanger riduce la contaminazione tra materiali, ma aumenta complessità, costo e ingombro. Il multi-ugello fisso può velocizzare alcuni passaggi, ma porta problemi di calibrazione e rischio di collisione. Un sistema con ugelli telescopici e pulizia dedicata cerca di collocarsi tra queste soluzioni: più materiali disponibili, ugelli separati, ma con un meccanismo pensato per evitare che quelli inattivi sporchino il pezzo.
Il brevetto non va letto come l’annuncio di una stampante pronta alla vendita. È più corretto considerarlo un segnale di direzione: i produttori stanno lavorando sempre di più sulla meccanica del cambio materiale, non solo sul software o sui profili di slicing.
Chi è Shandong Zhongke Intelligent Equipment
Shandong Zhongke Intelligent Equipment Co., Ltd. è un’azienda cinese attiva nel campo delle apparecchiature per stampa 3D, dei materiali, della ricerca sulle tecnologie additive e dei servizi di stampa. Il sito aziendale presenta soluzioni che spaziano da sistemi per stampa 3D a materiali e servizi, con riferimenti anche a scansione 3D, progettazione inversa e applicazioni industriali.
Questo contesto aiuta a leggere il brevetto. Non siamo davanti a un’idea isolata proveniente da un settore distante, ma a un deposito legato a un’azienda che opera già nell’additive manufacturing. La proposta multi-ugello si inserisce quindi in una linea di sviluppo coerente con macchine, materiali e servizi di produzione digitale.
Perché il tema interessa anche il mercato europeo
Per chi stampa in 3D in ambito professionale, la gestione dei cambi materiale non è una questione secondaria. Il costo di una stampa non dipende solo dal materiale usato nel pezzo finale, ma anche dal materiale buttato, dal tempo macchina, dalla probabilità di fallimento e dalla manutenzione.
Una stampa multimateriale può fallire non perché il modello è sbagliato, ma perché un ugello sporco ha lasciato una bava, perché una torre di spurgo si è staccata, perché il materiale precedente non è stato eliminato in modo sufficiente o perché un ugello inattivo ha graffiato la superficie. Questi problemi diventano ancora più rilevanti quando si passa da oggetti decorativi a componenti tecnici.
Un sistema di pulizia automatica integrato nella macchina potrebbe diventare interessante per laboratori, service, reparti R&D e produttori che lavorano con materiali caricati. Non sostituisce la necessità di profili di stampa corretti, ugelli adatti e manutenzione, ma può ridurre uno dei punti più delicati del processo.
La domanda di brevetto CN122143331A di Shandong Zhongke Intelligent Equipment affronta un problema reale della stampa 3D FFF multimateriale e composita: la gestione degli ugelli non attivi e dei residui caldi che restano dopo l’estrusione.
La soluzione descritta combina ugelli telescopici, selezione magnetica, contenitori di raccolta rotanti e aspirazione controllata. L’idea è evitare che il materiale goccioli sul pezzo e ridurre il ricorso a retrazioni aggressive che, nei compositi, possono trascinare residui verso il percorso di alimentazione.
Resta da capire se questo schema arriverà in una macchina commerciale e con quali prestazioni. Le criticità non mancano: intasamento, manutenzione, controllo termico, allineamento e affidabilità del sistema di aspirazione. Tuttavia il brevetto mostra una direzione chiara: nella stampa 3D multimateriale la qualità non dipende solo da quanti materiali si possono caricare, ma da quanto pulito e controllato è il passaggio da un materiale all’altro.
