Una configurazione diversa dalle comuni stampanti cartesiane

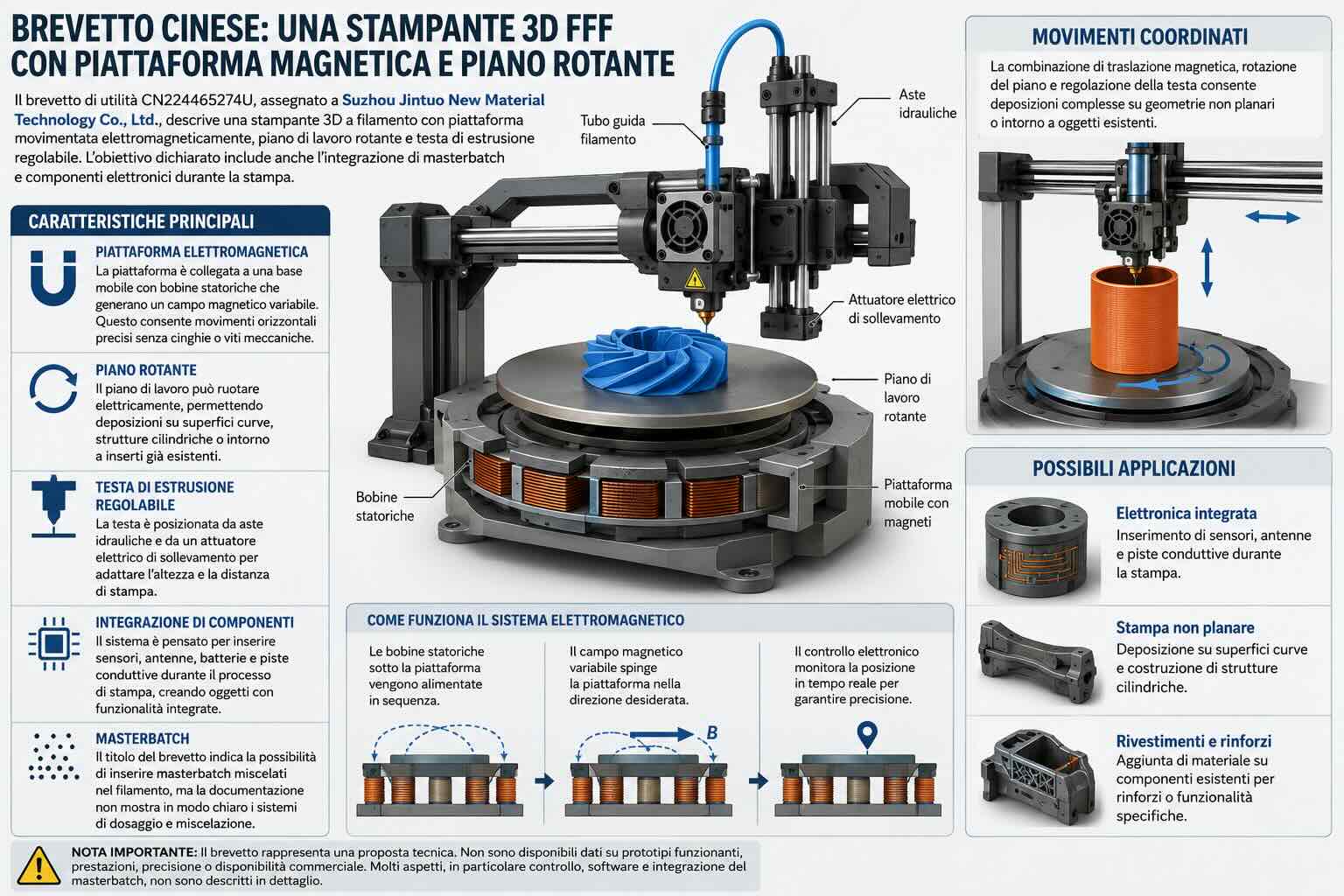

Un brevetto di utilità cinese assegnato a Suzhou Jintuo New Material Technology Co., Ltd. descrive una stampante 3D FFF dotata di una piattaforma movimentata attraverso un sistema elettromagnetico, di un’area di lavoro rotante e di una testa di estrusione regolabile verticalmente. La combinazione si discosta dalle architetture utilizzate nella maggior parte delle stampanti desktop, nelle quali gli assi vengono azionati mediante cinghie dentate, viti trapezoidali, guide lineari e motori passo-passo.
Il documento è identificato dal numero CN224465274U. Il titolo tradotto fa riferimento a una struttura di estrusione destinata all’inserimento di masterbatch miscelati nel filamento per la stampa 3D. La descrizione meccanica, però, sembra concentrarsi soprattutto sul movimento della piattaforma, sulla rotazione del pezzo e sul posizionamento della testa, mentre fornisce poche indicazioni concrete su un eventuale sistema per dosare, fondere o miscelare additivi e pigmenti.
Il significato del termine masterbatch
Nel settore delle materie plastiche, un masterbatch è una miscela concentrata di pigmenti o additivi incorporati in un materiale polimerico di supporto. Questi concentrati vengono aggiunti alla resina principale per modificarne il colore o conferirle proprietà specifiche, come resistenza ai raggi ultravioletti, conducibilità elettrica, comportamento antistatico, ritardanza di fiamma o maggiore stabilità durante la lavorazione.
In una stampante 3D a filamento, un sistema capace di introdurre masterbatch direttamente durante l’estrusione potrebbe consentire di variare la composizione del materiale senza produrre preventivamente un nuovo filamento. Per rendere possibile questa funzione servirebbero, tuttavia, almeno un dispositivo di dosaggio, una camera di miscelazione e un sistema capace di mantenere uniforme la distribuzione degli additivi nel polimero fuso.
Il brevetto di Suzhou Jintuo New Material Technology Co., Ltd. mostra invece un solo percorso per l’alimentazione del materiale e una sola testa di estrusione. Non risultano chiaramente rappresentati un secondo alimentatore, un dosatore di pellet, una vite di miscelazione o una camera nella quale un masterbatch possa essere combinato con il materiale principale. Per questo motivo il collegamento tra il titolo del brevetto e la struttura effettivamente descritta rimane poco chiaro.
Come dovrebbe funzionare la piattaforma magnetica
La parte più particolare del progetto si trova sotto l’area di costruzione. La piattaforma sarebbe collegata a una base mobile dotata di bobine statoriche. Queste bobine genererebbero un campo magnetico variabile capace di spostare la piattaforma orizzontalmente lungo una struttura magnetica fissa.
Il principio può essere accostato a quello di un motore lineare, nel quale la rotazione normalmente prodotta da un motore elettrico viene trasformata direttamente in uno spostamento rettilineo. In questo caso, anziché trasferire il movimento attraverso pulegge, cinghie o viti, la forza elettromagnetica agirebbe direttamente sulla parte mobile.
Una soluzione del genere potrebbe ridurre il numero di elementi meccanici soggetti a usura e permettere accelerazioni elevate. Il risultato effettivo dipenderebbe però dalla progettazione delle bobine, dal controllo della corrente, dalla rigidità della struttura e dalla capacità del sistema di conoscere in ogni momento la posizione reale della piattaforma.
Per una stampante 3D non è sufficiente ottenere uno spostamento approssimativo. La macchina deve ripetere migliaia di movimenti mantenendo la traiettoria dell’ugello entro tolleranze ridotte. Anche un errore di pochi decimi di millimetro può modificare la larghezza delle linee depositate, compromettere l’adesione tra gli strati o produrre deformazioni visibili sul componente.
Un piano capace anche di ruotare
Oltre allo spostamento magnetico, il brevetto prevede che l’area di lavoro sia installata su una base rotante azionata elettricamente. Durante il processo, quindi, il componente potrebbe essere traslato e ruotato rispetto all’ugello.
Questa architettura potrebbe permettere alla macchina di lavorare in modo diverso da una stampante cartesiana tradizionale. In una comune stampante FFF, il modello viene suddiviso in strati orizzontali e l’ugello deposita il materiale seguendo percorsi sul piano XY. Terminato uno strato, la distanza tra ugello e pezzo viene modificata lungo l’asse Z.
Con una piattaforma rotante, il materiale potrebbe essere depositato seguendo percorsi circolari o avvolgendo il filamento intorno a un oggetto già esistente. Il movimento coordinato tra rotazione del pezzo, traslazione del piano e regolazione della testa potrebbe anche consentire la deposizione su superfici curve o inclinate.
Sistemi rotanti sono già stati studiati in diversi ambiti della produzione additiva. Possono essere utilizzati per costruire componenti cilindrici, produrre pareti sottili intorno a un mandrino o ridurre alcune discontinuità tipiche della suddivisione in strati piani. Il loro impiego richiede però un software di slicing specifico, perché le normali istruzioni generate per una stampante cartesiana non sono sufficienti a coordinare correttamente traslazione, rotazione ed estrusione.
La regolazione della testa di estrusione
La testa di stampa viene descritta come sospesa sopra la piattaforma e alimentata attraverso un tubo guida. Quest’ultimo avrebbe il compito di accompagnare il filamento verso l’estrusore, limitando spostamenti laterali, cadute del materiale o irregolarità durante l’alimentazione.
Il gruppo di estrusione sarebbe posizionato mediante aste di regolazione idrauliche e un attuatore elettrico di sollevamento. L’impiego di componenti idraulici in una stampante FFF è insolito, soprattutto quando è richiesta una movimentazione rapida e precisa.
Gli attuatori idraulici sono adatti a generare forze elevate e vengono utilizzati in presse, macchine per la lavorazione dei metalli, mezzi industriali e sistemi di movimentazione pesante. Una testa per la deposizione di polimeri, invece, richiede normalmente forze molto più contenute, ma deve effettuare movimenti controllati con elevata ripetibilità.
In un circuito idraulico, la comprimibilità del fluido, la deformazione delle tubazioni, le variazioni di temperatura e il comportamento delle valvole possono influire sulla precisione. Senza sensori di posizione e un sistema di controllo ad anello chiuso, potrebbe risultare difficile mantenere costante la distanza tra ugello e superficie di deposizione.
Il brevetto non chiarisce se le aste idrauliche debbano muovere la testa durante la stampa oppure servano soltanto per una regolazione preliminare. Nel secondo caso potrebbero essere utilizzate per adattare l’altezza del gruppo di estrusione a componenti di dimensioni differenti. Nel primo caso sarebbe necessario dimostrare che il sistema possiede velocità, precisione e stabilità adeguate alla deposizione FFF.
Una macchina più vicina a una cella di deposizione
La combinazione tra piattaforma magnetica, piano rotante e testa regolabile fa pensare a una macchina destinata non soltanto alla stampa di oggetti su un piano vuoto, ma anche alla lavorazione di componenti preesistenti.
Il sistema potrebbe, per esempio, depositare materiale su una parte collocata sulla piattaforma, ruotarla per esporre una nuova superficie e proseguire la stampa da un’altra direzione. In questo modo sarebbe possibile aggiungere rivestimenti, nervature, elementi di rinforzo o strutture funzionali a un componente già prodotto con un’altra tecnologia.
Una macchina di questo tipo potrebbe essere descritta più correttamente come una cella automatizzata di deposizione, piuttosto che come una comune stampante 3D da tavolo. La differenza principale risiederebbe nella capacità di orientare il pezzo durante la lavorazione e di coordinare più movimenti indipendenti.
Nella produzione additiva non planare, il materiale non viene sempre depositato in strati perfettamente orizzontali. L’ugello può seguire la curvatura del componente, costruire superfici inclinate o aggiungere materiale a un substrato. Questo approccio può ridurre l’effetto a gradini e migliorare l’orientamento delle linee estruse rispetto alle sollecitazioni previste sul pezzo.
L’aumento dei gradi di libertà rende però più complessi la programmazione, il rilevamento delle collisioni e il controllo dell’estrusione. Il software deve conoscere la posizione del pezzo, l’orientamento della superficie e la distanza dell’ugello in ogni punto della traiettoria.
La possibile integrazione di componenti elettronici
La documentazione richiama anche l’integrazione nella stampa di sensori, antenne, batterie, piste conduttive e materiali strutturali. Questo elemento suggerisce che Suzhou Jintuo New Material Technology Co., Ltd. possa aver immaginato un sistema capace di interrompere la deposizione, inserire o riposizionare un componente e continuare a stampare intorno ad esso.
L’inserimento di elementi elettronici durante la produzione additiva può consentire la realizzazione di oggetti dotati di funzioni integrate. Un sensore potrebbe essere collocato all’interno di una struttura, mentre piste conduttive e contatti potrebbero collegarlo all’esterno. Un’antenna potrebbe essere incorporata in un involucro e protetta da ulteriori strati di materiale.
Questa procedura richiede un controllo accurato delle temperature. I polimeri termoplastici vengono estrusi a temperature che possono superare i 200 °C, mentre batterie, circuiti stampati e sensori possono essere danneggiati dal calore, dalla pressione esercitata dall’ugello o dalle deformazioni del materiale durante il raffreddamento.
La macchina dovrebbe inoltre conoscere con precisione la posizione dell’inserto. Un piccolo errore potrebbe provocare una collisione tra ugello e componente elettronico oppure lasciare spazi vuoti attorno all’elemento incorporato.
Il documento non descrive un robot, un caricatore automatico o un dispositivo dedicato all’inserimento. Non è quindi possibile stabilire se l’operazione dovrebbe essere eseguita manualmente oppure attraverso un modulo non rappresentato nel brevetto.
Il controllo della posizione rappresenta il problema principale
Uno degli aspetti non risolti riguarda il modo in cui la piattaforma magnetica dovrebbe mantenere una posizione precisa durante l’estrusione. Il piano sarebbe sottoposto a variazioni di massa man mano che il pezzo cresce, alle vibrazioni della struttura e alle forze esercitate dall’ugello sul materiale appena depositato.
Un sistema elettromagnetico destinato a una macchina utensile deve normalmente essere accompagnato da sensori di posizione, encoder e algoritmi di controllo. Il comando non può limitarsi a inviare corrente alle bobine, perché il rapporto tra corrente e movimento può cambiare in base al carico, all’attrito, alla temperatura e alla distanza tra gli elementi magnetici.
Il brevetto non fornisce dettagli sufficienti sulla risoluzione dei sensori, sul sistema di retroazione o sulla strategia di controllo. Non specifica neppure come vengano gestiti il bloccaggio della piattaforma e la compensazione delle vibrazioni durante i cambi di direzione.
Questo non significa che una piattaforma elettromagnetica non possa funzionare. Motori lineari e planari vengono già impiegati nell’automazione industriale e nelle apparecchiature di precisione. La loro applicazione alla stampa 3D richiede però una progettazione più articolata rispetto a quanto emerge dagli schemi sintetici del brevetto.
I possibili vantaggi del movimento elettromagnetico
Se controllata correttamente, una piattaforma elettromagnetica potrebbe eliminare alcune trasmissioni meccaniche tradizionali. L’assenza di cinghie ridurrebbe i problemi legati alla tensione, all’allungamento e all’usura. L’eliminazione delle viti potrebbe evitare giochi meccanici e limitazioni di velocità.
Il movimento diretto potrebbe inoltre permettere di modificare rapidamente la direzione della piattaforma. Questa caratteristica sarebbe utile in una cella di deposizione che deve spostare il pezzo tra più posizioni operative o coordinare la stampa con l’inserimento di altri elementi.
La piattaforma potrebbe essere progettata come un modulo indipendente, capace di muoversi su un’area di lavoro più ampia rispetto a quella di un asse lineare convenzionale. In una configurazione industriale potrebbero essere presenti più stazioni: una per la deposizione del polimero, una per l’inserimento di componenti e una per il controllo dimensionale.
Questi scenari, però, non sono descritti nel dettaglio dal brevetto e devono essere considerati possibili sviluppi della configurazione, non caratteristiche già dimostrate da Suzhou Jintuo New Material Technology Co., Ltd.
Le difficoltà termiche della piattaforma
Nelle stampanti FFF il piano viene spesso riscaldato per favorire l’adesione del primo strato e ridurre la deformazione del pezzo. L’integrazione di un piano riscaldato con bobine, magneti, sensori e una base rotante richiederebbe un’attenta gestione termica.
Il calore potrebbe modificare la resistenza elettrica delle bobine, alterare il comportamento dei magneti e ridurre la precisione dei sensori. Sarebbe quindi necessario isolare termicamente la superficie di stampa dagli elementi di movimentazione oppure adottare componenti capaci di lavorare alle temperature previste.
Anche l’alimentazione elettrica del piano rotante dovrebbe essere risolta. Cavi tradizionali potrebbero avvolgersi durante la rotazione, rendendo necessari contatti rotanti, limitazioni dell’angolo di movimento o sistemi di trasmissione dell’energia senza contatto.
Il brevetto non sembra approfondire questi aspetti. Prima di trasformare il concetto in una macchina funzionante, Suzhou Jintuo New Material Technology Co., Ltd. dovrebbe definire il sistema di riscaldamento, l’isolamento, il passaggio dei cavi e la protezione delle bobine dai residui di materiale.
Il software sarebbe importante quanto la meccanica
Una stampante con più movimenti coordinati richiede un software diverso da quello utilizzato dalle normali macchine FFF. Il programma dovrebbe controllare lo spostamento magnetico della piattaforma, la rotazione del piano, l’altezza della testa e la quantità di materiale estruso.
Per stampare su superfici curve sarebbe necessario generare traiettorie tridimensionali, mantenendo l’ugello orientato correttamente rispetto alla superficie. Il sistema dovrebbe inoltre impedire collisioni tra testa, pezzo, piattaforma e strutture di supporto.
La rotazione modifica anche la velocità effettiva della superficie sotto l’ugello. A parità di velocità angolare, un punto vicino al centro del piano percorre una distanza inferiore rispetto a un punto collocato verso il bordo. Il software dovrebbe compensare questa differenza regolando la rotazione e il flusso del materiale.
Nel caso di componenti incorporati, servirebbe anche una sequenza produttiva capace di sospendere la stampa nel momento corretto, posizionare l’inserto, verificarne la collocazione e riprendere la deposizione senza creare difetti.
La documentazione disponibile si concentra sulla struttura fisica e non descrive un sistema completo di preparazione dei file, pianificazione delle traiettorie o controllo della macchina.
Un brevetto di utilità non equivale a un prodotto commerciale
Il documento cinese è classificato come brevetto di utilità. Questa forma di protezione riguarda normalmente una configurazione tecnica o una struttura fisica e non dimostra che la macchina sia stata costruita, collaudata o resa disponibile sul mercato.
La concessione del titolo non certifica la precisione della piattaforma magnetica, l’efficacia degli attuatori idraulici o la capacità di integrare elettronica durante la stampa. Questi aspetti dovrebbero essere verificati attraverso prototipi, misurazioni e prove di funzionamento.
Non risultano, sulla base delle informazioni pubblicate, specifiche commerciali, immagini di una macchina completa, dati sulla velocità, valori di accuratezza o risultati ottenuti su componenti stampati. Il progetto deve quindi essere interpretato come una proposta tecnica presentata da Suzhou Jintuo New Material Technology Co., Ltd., non come l’annuncio di una stampante già pronta per la vendita.
Un’architettura con elementi interessanti ma ancora poco definiti
Il brevetto combina tre soluzioni che, considerate separatamente, possono avere applicazioni nella produzione additiva: la movimentazione elettromagnetica, la rotazione del pezzo e il posizionamento indipendente della testa. La loro integrazione potrebbe permettere di depositare materiale intorno a inserti, lavorare su superfici non planari o aggiungere strutture a componenti esistenti.
La descrizione lascia però aperte diverse questioni. Non viene spiegato con precisione come la piattaforma mantenga la posizione, come gli attuatori idraulici raggiungano la risoluzione richiesta, come siano inseriti i componenti elettronici e come venga miscelato il masterbatch citato nel titolo.
Manca inoltre una descrizione del software necessario per coordinare i movimenti. Senza una pianificazione specifica delle traiettorie, la piattaforma rotante e il sistema magnetico non potrebbero essere sfruttati in modo efficace.
L’idea di Suzhou Jintuo New Material Technology Co., Ltd. mostra comunque una possibile evoluzione delle stampanti a estrusione: non più macchine limitate alla deposizione di strati su un piano fisso, ma sistemi nei quali anche il pezzo viene movimentato e orientato durante il processo. La validità industriale della configurazione potrà essere valutata soltanto se l’azienda realizzerà un prototipo e pubblicherà dati verificabili sulle sue prestazioni.
