Nel mondo della stampa 3D a filamento, molte innovazioni non nascono dalla macchina, ma dal materiale. È il caso del concetto proposto da Kai Parthy, sviluppatore tedesco noto per i materiali Lay Filaments e per alcuni dei filamenti più particolari entrati nella storia della stampa 3D desktop, tra cui LayWoo-D3, LayBrick, MoldLay e la famiglia Porolay.
La nuova idea riguarda un filamento FDM con struttura cava: non un semplice filamento composito, ma un materiale con una guaina termoplastica esterna e uno spazio interno destinato a contenere polveri, fibre, fili metallici o altri materiali funzionali. In altre parole, invece di disperdere il materiale attivo dentro la plastica, lo si inserisce nel centro del filamento, mantenendolo più concentrato e meno isolato dalla matrice polimerica.
Il principio è interessante perché affronta uno dei limiti storici dei filamenti compositi: quando un riempitivo viene miscelato nella plastica, una parte delle sue proprietà viene attenuata dal polimero che lo circonda. Questo vale per particelle conduttive, fibre corte, polveri metalliche e altri additivi. Nel caso dei filamenti conduttivi, il problema è evidente: la plastica resta un materiale isolante e le particelle conduttive devono toccarsi tra loro in modo continuo per creare una vera pista elettrica. Se sono troppo distanziate o inglobate nella matrice, la conducibilità rimane limitata.
Perché i filamenti conduttivi tradizionali hanno dei limiti
I filamenti conduttivi disponibili sul mercato funzionano in genere aggiungendo materiali come carbon black, grafene, nanotubi di carbonio, fibre di carbonio o particelle metalliche a una base polimerica. Il risultato può essere utile per sensori tattili, superfici antistatiche, schermature leggere, prototipi elettronici e parti dimostrative. Non sempre, però, questi materiali sono adatti a trasportare corrente in modo efficiente o a realizzare piste lunghe con bassa resistenza.
Il motivo è fisico: la corrente passa solo se le particelle conduttive formano una rete continua. Se il materiale conduttivo è distribuito nella plastica ma non crea contatti sufficienti, la resistenza cresce. Inoltre, il percorso elettrico non è uniforme: può variare in base all’orientamento di stampa, alla larghezza della traccia, alla temperatura di estrusione, alla pressione nell’ugello, all’adesione tra layer e alla geometria del pezzo.
Per questo la stampa 3D di circuiti integrati nei pezzi è rimasta un campo difficile. Si possono stampare tracce conduttive, ma spesso servono compromessi: piste larghe, spessori elevati, post-trattamenti, paste conduttive, sistemi multi-materiale o lavorazioni aggiuntive.
Il filamento cavo proposto da Kai Parthy prova a ragionare in modo diverso. Se il materiale conduttivo non viene disperso nel polimero, ma viene mantenuto in un canale centrale, le particelle o il filo possono restare più vicini tra loro. In teoria, questo può ridurre la resistenza elettrica e permettere la creazione di percorsi più continui dentro un oggetto stampato.

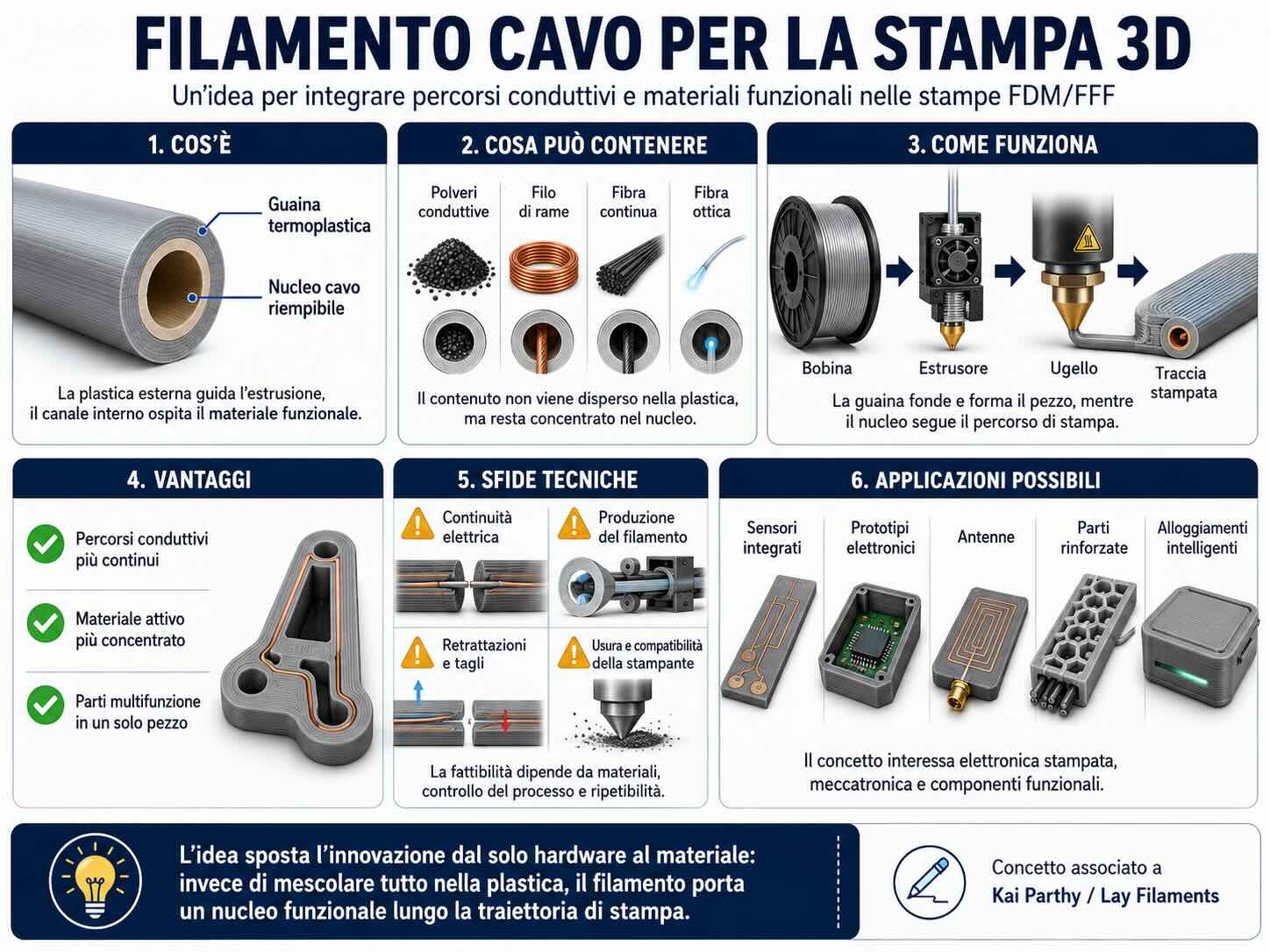

Come sarebbe fatto il filamento cavo
Il concetto prevede una parte esterna in materiale termoplastico, compatibile con il normale processo FDM/FFF. Questa guaina entra nell’hotend, si ammorbidisce, viene spinta attraverso l’ugello e forma la parte plastica del pezzo. La differenza è che il centro del filamento non è pieno di plastica, ma contiene un materiale aggiuntivo.
Il contenuto potrebbe essere una polvere conduttiva, una miscela di particelle metalliche, fibre corte, una fibra continua, un filo di rame, una fibra di vetro, una fibra ottica o persino un materiale termoindurente in polvere. La scelta dipende dalla funzione desiderata.
Per una pista elettrica, il nucleo potrebbe contenere un materiale capace di condurre corrente. Per una parte rinforzata, il canale centrale potrebbe ospitare fibra continua. Per applicazioni ottiche o di trasmissione dati, si può immaginare una fibra trasparente o una fibra di vetro. Per pezzi con comportamento termico o chimico specifico, il nucleo potrebbe contenere materiali che non avrebbe senso miscelare in modo omogeneo nella plastica.
Il punto chiave è che la stampante continuerebbe a trattare il consumabile come un filamento. Non si parla, almeno nel concetto base, di una macchina a siringa, di un sistema a pressione o di una testa completamente nuova. Il materiale verrebbe caricato nella stampante come un filamento normale, anche se la sua produzione sarebbe molto più complessa rispetto a un PLA o PETG standard.
La differenza rispetto ai filamenti liquidi di Filament2
Il concetto può ricordare i Liquid Filaments di Filament2, sviluppati in collaborazione con Prusa Research per portare materiali come silicone e paste su stampanti FDM. La somiglianza è solo parziale. Anche Filament2 usa un elemento simile a un filamento cavo, ma la logica è diversa: il tubo esterno serve a trasportare il materiale fino alla testina e viene rimosso o separato, lasciando estrudere il contenuto.
Nel caso del filamento cavo di Kai Parthy, invece, la guaina esterna entra nel processo di stampa e diventa parte del pezzo. Non è un semplice contenitore da eliminare. È una struttura funzionale che porta il materiale interno dentro l’hotend e, una volta depositata, contribuisce a formare il componente.
Questa differenza è importante perché cambia le applicazioni. Filament2 punta a stampare materiali difficili da alimentare come un normale filamento, per esempio siliconi o materiali pastosi. Il filamento cavo di Parthy sembra più orientato a portare dentro la stampa FDM materiali funzionali che restano concentrati lungo la traiettoria di deposizione: conduttori, fibre, rinforzi o polveri speciali.
Piste conduttive dentro il pezzo stampato
L’applicazione più immediata è la stampa di percorsi conduttivi. Una stampante FDM potrebbe depositare una traccia plastica che contiene al proprio interno un nucleo conduttivo. Se il materiale interno mantiene continuità lungo il percorso, il risultato potrebbe essere una pista elettrica incorporata nel pezzo.
Questo scenario interessa diversi settori: sensori integrati in parti stampate, alloggiamenti elettronici con circuiti interni, interruttori, contatti, antenne, superfici capacitive, elementi riscaldanti, schermature EMI e prototipi meccatronici. In un componente stampato in 3D, il circuito non sarebbe più un elemento separato da incollare o inserire dopo la stampa, ma potrebbe nascere insieme alla struttura.
La sfida, però, non è banale. Una pista conduttiva deve essere continua. Ogni cambio di direzione, interruzione di estrusione, retrazione, ripartenza, giunzione tra layer o taglio del filamento può diventare un punto critico. La stampa FDM lavora per tratti e strati; l’elettricità, invece, richiede contatto stabile e prevedibile. Per trasformare il concetto in un materiale realmente utilizzabile, serviranno test su resistenza elettrica, stabilità meccanica, temperatura, invecchiamento e ripetibilità tra stampanti diverse.
Fibre continue e rinforzi interni
Il secondo campo di applicazione riguarda le fibre continue. Oggi molte parti rinforzate in FDM usano fibre corte disperse nella matrice plastica. È il caso di materiali caricati con fibra di carbonio, fibra di vetro o altri riempitivi. Questi materiali aumentano rigidezza e stabilità dimensionale, ma non offrono lo stesso comportamento di una fibra continua orientata lungo il carico.
Un filamento cavo potrebbe contenere una fibra continua inserita nel canale centrale. In questo modo, la stampante depositerebbe un cordone plastico che contiene già il rinforzo all’interno. L’idea potrebbe avvicinarsi, almeno come obiettivo, a sistemi dedicati alla stampa con fibra continua, ma con una logica basata sul consumabile.
Anche qui esistono punti da risolvere. Una fibra di carbonio continua non fonde nell’hotend. Se il percorso di stampa richiede interruzioni, cambi di direzione o fine traccia, la macchina deve poter tagliare la fibra in modo controllato. Inoltre, la fibra deve aderire alla plastica circostante e rimanere posizionata nel punto corretto del cordone. Senza una buona adesione tra nucleo e guaina, la fibra potrebbe scorrere, separarsi o non trasferire il carico come previsto.
Fili di rame, fibre ottiche e altri contenuti possibili
Tra le ipotesi più interessanti c’è l’inserimento di un filo di rame. A differenza di una polvere conduttiva, un filo metallico continuo offrirebbe una conducibilità molto più alta. Questo potrebbe aprire applicazioni per connessioni elettriche, antenne o piccole piste di potenza.
Il problema principale sarebbe la gestione meccanica. Un filo di rame non si comporta come un polimero fuso. Ha un raggio minimo di curvatura, una propria rigidezza, può ostacolare l’estrusione e può richiedere sistemi di taglio. Inoltre, nei punti in cui la traccia cambia layer, il filo dovrebbe seguire il percorso senza spezzarsi o creare accumuli.
Un altro scenario riguarda le fibre ottiche o le fibre di vetro. In un filamento cavo, una fibra continua potrebbe essere depositata dentro una parte stampata per trasmettere luce o segnali, oppure per realizzare componenti con funzioni di guida ottica. Anche in questo caso il limite non è solo il materiale, ma la capacità della stampante di gestire curvature, tagli, continuità e posizionamento.
Termoindurenti e polveri non miscelate
Il concetto non si ferma ai conduttori. Parthy ha indicato anche la possibilità di usare materiali termoindurenti. I termoindurenti sono difficili da gestire con il normale processo FDM perché, una volta induriti, non fondono di nuovo. Un materiale di questo tipo non può essere trattato come PLA, PETG o ABS.
Inserire una polvere termoindurente in un filamento cavo potrebbe permettere di portarla dentro il pezzo senza mescolarla completamente con la plastica esterna. In teoria, questo approccio potrebbe separare il ruolo della guaina, che serve per alimentazione ed estrusione, da quello del materiale interno, che conferisce proprietà specifiche dopo il deposito.
Qui le domande aperte sono molte: quale temperatura attiva il materiale, come avviene la reticolazione, come si evita la degradazione nella testina, come si garantisce l’adesione tra il nucleo e il rivestimento esterno, quale trattamento serve dopo la stampa e quanto il materiale resta stabile durante lo stoccaggio in bobina.
Produzione del filamento: la parte più difficile
L’idea sembra semplice da descrivere, ma produrre un filamento cavo affidabile è una sfida industriale. Il diametro deve rimanere costante. La cavità interna deve essere centrata. Il contenuto deve essere distribuito in modo uniforme. Il filamento deve potersi arrotolare in bobina senza schiacciarsi, piegarsi o perdere materiale. Deve passare attraverso estrusori, ingranaggi, tubi PTFE, sensori di filamento e hotend senza bloccarsi.
Nei filamenti tradizionali, la costanza del diametro è già un parametro importante. In un filamento cavo, la qualità dipende anche dalla forma interna. Se la parete esterna è troppo sottile, il filamento può collassare. Se è troppo spessa, il volume disponibile per il materiale funzionale diminuisce. Se il contenuto interno è abrasivo, può aumentare l’usura dell’ugello. Se è una polvere, può compattarsi o muoversi in modo non uniforme. Se è una fibra, può creare problemi durante il taglio e la retrazione.
Inoltre, il filamento deve essere compatibile con il sistema di trascinamento della stampante. Gli ingranaggi dell’estrusore comprimono il materiale. Un filamento pieno tollera meglio questa pressione. Un filamento cavo potrebbe deformarsi se la parete esterna non è progettata con la giusta rigidità.
Compatibilità con le stampanti FDM esistenti
Uno degli aspetti più interessanti del concetto è la possibilità di usare stampanti FDM comuni. Se il filamento mantiene il diametro standard da 1,75 mm o 2,85/3,00 mm, e se la guaina esterna si comporta come un normale termoplastico, molte macchine potrebbero alimentarlo senza grandi modifiche.
Questa compatibilità, però, dipenderà dal tipo di nucleo. Una polvere conduttiva potrebbe essere più gestibile di una fibra continua. Un filo di rame richiederebbe quasi certamente una gestione diversa dei tagli e delle retrazioni. Una fibra di carbonio continua potrebbe richiedere un sistema di taglio dedicato. Un materiale abrasivo potrebbe richiedere ugelli temprati. Un nucleo sensibile al calore potrebbe imporre finestre di temperatura strette.
Quindi non bisogna immaginare un solo filamento cavo valido per tutto. È più realistico pensare a una famiglia di materiali, ognuno con regole di stampa, ugelli consigliati, limiti geometrici e applicazioni specifiche.
Il legame con la stampa elettronica integrata
La stampa 3D di componenti con conduttori incorporati è un tema già studiato. Alcuni approcci usano paste conduttive depositate in scanalature, altri combinano FDM e direct ink writing, altri ancora impiegano macchine multimateriale o sistemi ibridi. Queste soluzioni possono funzionare, ma spesso richiedono hardware aggiuntivo, passaggi di sinterizzazione, pause di stampa o lavorazioni successive.
Il filamento cavo propone una strada diversa: portare il materiale funzionale nel filamento stesso. In questo modo, la complessità si sposta dalla macchina al consumabile. Se questa logica funzionasse, una parte della stampa elettronica potrebbe diventare più accessibile, almeno per applicazioni a bassa potenza o per sensori integrati.
Questo non significa che il filamento cavo possa sostituire circuiti stampati, cablaggi o tecnologie elettroniche tradizionali. Le piste stampate in 3D devono fare i conti con resistenza, dissipazione termica, affidabilità dei contatti e precisione geometrica. Ma per prototipi, dispositivi personalizzati, robotica educativa, sensori distribuiti e involucri intelligenti, il concetto merita attenzione.
Un’idea da verificare con prove reali
Il filamento cavo di Kai Parthy è una proposta tecnica con potenziale, ma non va presentato come un prodotto già pronto per il mercato di massa. Servono dati. Bisogna capire quali materiali possono essere inseriti nel nucleo, con quale stabilità, con quali parametri di stampa e con quali prestazioni finali.
Per i conduttori, le prove dovranno misurare resistenza lungo tracce di diverse lunghezze, comportamento tra layer, affidabilità dopo piegatura, cicli termici e vibrazioni. Per le fibre continue, bisognerà misurare resistenza meccanica, adesione, orientamento e comportamento alla frattura. Per i termoindurenti, sarà necessario valutare indurimento, compatibilità termica e sicurezza del processo.
C’è poi il tema del software. Gli slicer non sono pensati per gestire un filamento con nucleo funzionale. Per stampare piste conduttive o fibre continue in modo sensato, potrebbe servire una strategia di percorso diversa: meno interruzioni, curve più controllate, gestione precisa di inizio e fine traccia, orientamento delle linee in base alla funzione elettrica o meccanica.
Perché il concetto è importante
La stampa 3D FDM ha avuto grande diffusione perché è economica, accessibile e compatibile con molti materiali. Il suo limite è che, nella maggior parte dei casi, deposita plastica. Anche quando il filamento è composito, il materiale attivo viene spesso diluito nella matrice.
Un filamento cavo cambia la domanda: invece di chiedersi quanto riempitivo si può mescolare nella plastica senza renderla fragile o difficile da stampare, ci si chiede cosa può essere trasportato dentro il filamento senza perdere la funzione. È un cambio di impostazione che potrebbe portare a materiali più specializzati.
Kai Parthy ha già mostrato in passato quanto i materiali possano cambiare il modo di usare una stampante FDM. Il filamento effetto legno, i materiali porosi, quelli ceramici o destinati alla fusione hanno allargato l’idea stessa di “filamento”. Il nuovo concetto di filamento cavo va nella stessa direzione: non cambiare per forza la stampante, ma cambiare ciò che la stampante alimenta.
Il passaggio decisivo sarà trasformare il principio in un prodotto stabile, ripetibile e documentato. Solo allora si potrà capire se i filamenti cavi resteranno una curiosità tecnica o diventeranno una piattaforma per stampare parti con funzioni elettriche, meccaniche o ottiche integrate.
