La stampa 3D FDM viene usata da anni anche come strumento per produrre anime sacrificali destinate alla realizzazione di componenti cavi in materiale composito. Il principio è semplice: si stampa un nucleo solubile, si avvolge o si stratifica la fibra di carbonio attorno a quel nucleo, si cura la resina e poi si rimuove l’anima interna tramite lavaggio o dissoluzione.
Sulla carta il processo è molto interessante, perché permette di ottenere condotti, tubazioni, prese d’aria, elementi strutturali e geometrie interne difficili da realizzare con utensili tradizionali. Nella pratica, però, uno dei passaggi più delicati resta il post-processing. Se il nucleo interno richiede ore di immersione, cicli manuali, interventi ripetuti o controlli continui, il vantaggio della stampa 3D rischia di spostarsi più avanti nella catena produttiva.
È proprio su questo punto che interviene Quill Vogue, azienda britannica specializzata in sistemi di post-processing per la stampa 3D. La società ha presentato Quill Vogue Soluble Core Wash, un sistema di lavaggio progettato per rimuovere materiale solubile SR30 da tubi e geometrie complesse in fibra di carbonio, riducendo i tempi rispetto ai metodi convenzionali.
Il problema non è stampare l’anima, ma rimuoverla bene
Le anime solubili prodotte con tecnologia FDM sono molto utili quando il componente finale deve essere cavo, continuo e privo di giunzioni. In applicazioni come motorsport, automotive, aerospazio, attrezzature per compositi e prototipazione funzionale, evitare stampi complessi o anime estraibili può ridurre tempi e costi di sviluppo.
Il punto critico arriva dopo la cura del composito. Il nucleo stampato in materiale solubile deve essere eliminato dall’interno senza danneggiare il pezzo in fibra di carbonio. Questo è più semplice quando la geometria è corta, lineare e facilmente accessibile. Diventa invece più complesso quando ci sono curve, canali lunghi, sezioni ristrette, cambi di diametro o punti in cui il fluido fatica a circolare.
In questi casi il lavaggio non è solo una fase di pulizia. È un passaggio produttivo vero e proprio. Se resta materiale all’interno, il componente non è finito. Se il lavaggio richiede troppo tempo, la produttività si abbassa. Se l’operatore deve intervenire spesso, aumentano variabilità e costi.
Che cosa fa Quill Vogue Soluble Core Wash

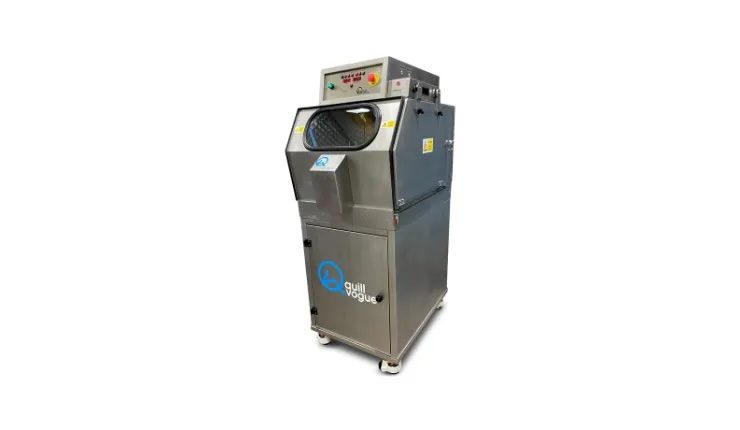

Il nuovo sistema di Quill Vogue è un jet wash in acciaio inox alimentato a 240 volt. È stato progettato per rimuovere materiale di supporto solubile SR30 da componenti in fibra di carbonio avvolti attorno ad anime stampate in 3D. L’azienda indica una riduzione dei tempi di rimozione fino al 90% rispetto ai metodi convenzionali.
Il sistema combina acqua calda, detergente dedicato, getti fissi e gestione controllata del flusso. Il mobile inferiore contiene un serbatoio coibentato da 65 litri per l’acqua calda. Da qui, acqua e detergente vengono pompati verso la camera superiore tramite una pompa resistente agli agenti chimici.
All’interno della camera di lavaggio, il pezzo in fibra di carbonio viene bloccato su un piano con morsetti. Questa configurazione serve a mantenere stabile il componente durante il ciclo e a dirigere il flusso verso le zone da svuotare. La macchina è pensata per un funzionamento a mani libere: l’operatore posiziona il pezzo, imposta il ciclo e il sistema lavora senza richiedere un intervento continuo.
Tra le caratteristiche indicate per Soluble Core Wash ci sono anche la possibilità di trattare due anime in parallelo, timer programmabile, controllo della temperatura fino a 99 °C, illuminazione interna a LED, scarico rapido e interblocco porta per evitare l’avvio con camera aperta. L’impianto elettrico è costruito in conformità allo standard BS EN 60204, riferimento legato alla sicurezza delle macchine.
Perché SR30 è così usato nelle anime FDM
Il materiale SR30 è uno dei supporti solubili associati alla stampa 3D FDM di Stratasys. Viene impiegato con materiali come ABS-M30, ASA, ABSplus, ABS-M30i e ABS-ESD7. La sua caratteristica principale è la possibilità di dissolversi in una soluzione detergente alcalina, evitando la rimozione manuale dei supporti.
Nel caso delle anime sacrificali, SR30 viene usato in modo diverso rispetto al supporto classico di un prototipo. Non serve soltanto a sostenere una geometria durante la stampa: diventa il nucleo temporaneo attorno al quale viene costruito il componente in composito. Dopo la cura, l’anima deve sparire lasciando libero l’interno.
Questa funzione richiede attenzione progettuale. L’anima deve essere abbastanza resistente da sopportare avvolgimento, laminazione, vuoto, eventuale pressione e ciclo termico. Allo stesso tempo deve potersi sciogliere in tempi accettabili. Se si aumenta troppo la densità interna per renderla più robusta, si rischia di allungare il lavaggio. Se la si alleggerisce troppo, può deformarsi o collassare durante la produzione del composito.
Per questo, nei processi industriali, la rimozione dell’anima non può essere affrontata come un dettaglio secondario. Deve essere considerata già durante la progettazione del nucleo, nella scelta dei parametri di stampa, nell’orientamento, nella strategia di riempimento e nella preparazione del componente prima della laminazione.
Il collo di bottiglia del post-processing
La manifattura additiva viene spesso presentata come una tecnologia capace di comprimere i tempi di sviluppo. Questo è vero, ma solo se la catena successiva alla stampa non diventa più lenta della stampa stessa. Nel caso dei compositi cavi, il post-processing può pesare molto: pulizia, dissoluzione, risciacquo, asciugatura, ispezione interna e verifica della completa rimozione del nucleo.
Con Soluble Core Wash, Quill Vogue prova a portare più controllo in questa fase. L’uso di getti direzionati e circolazione forzata è importante perché, nelle geometrie strette o tortuose, la sola immersione può non bastare. Il fluido deve entrare nel canale, attraversare l’anima e rimuovere progressivamente il materiale disciolto. Se il flusso ristagna, il processo rallenta.
Nel caso di componenti lunghi e curvi, come tubi per aria, condotti, prese, canalizzazioni e parti per veicoli ad alte prestazioni, questo aspetto è fondamentale. L’acqua calda e il detergente aiutano la dissoluzione; la pompa e i getti servono a mantenere il ricambio della soluzione nelle zone interne.
Applicazioni: motorsport, aerospazio e componenti cavi in composito
Il settore più immediato per questa soluzione è quello dei compositi in fibra di carbonio. In particolare, le anime FDM solubili sono utili dove le geometrie interne rendono scomodo l’uso di mandrini metallici, anime estraibili o stampi in più parti.
Nel motorsport e nella Formula 1, la rapidità di iterazione è un fattore importante: condotti, prese d’aria, elementi di raffreddamento, componenti per test e parti aerodinamiche possono cambiare spesso durante lo sviluppo. La possibilità di stampare un’anima solubile consente di passare dal modello CAD a una parte composita senza dover costruire ogni volta attrezzature dedicate.
In aerospazio e automotive, lo stesso principio può essere applicato a parti cave leggere, condotti complessi, strutture ottimizzate e componenti in cui la riduzione delle giunzioni è un vantaggio. Un componente composito continuo, senza incollaggi o linee di separazione in punti critici, può offrire benefici sia sul piano meccanico sia su quello della finitura interna.
Il ruolo di Quill Vogue nel post-processing della stampa 3D
Quill Vogue fa parte dell’ecosistema Quill International Group, realtà britannica con sede nel Derbyshire. Il marchio Quill Vogue si è specializzato nella costruzione di sistemi per la rimozione di supporti, lavaggio polveri, pulizia di superfici, colorazione e soluzioni personalizzate per diverse tecnologie additive.
Il catalogo dell’azienda comprende sistemi per PolyJet, ProJet, FDM, SLM, SLS, DLP, ceramica, metallo e applicazioni su misura. L’arrivo di Soluble Core Wash estende questa linea verso un caso d’uso molto specifico: non la pulizia generica del pezzo stampato, ma la rimozione dell’anima solubile da una parte composita già avvolta o laminata.
Questa distinzione è importante. Una wash station per supporti standard lavora su modelli o prototipi stampati. Qui invece il sistema deve interagire con un componente ibrido: un’anima FDM interna e un manufatto esterno in fibra di carbonio. Il lavaggio deve eliminare il nucleo senza compromettere il composito.
Dal bagno statico al lavaggio controllato
Nei processi più semplici, la rimozione delle anime solubili può avvenire tramite immersione in vasche riscaldate con detergente. Questa soluzione funziona, ma può richiedere molto tempo, soprattutto quando il fluido non circola bene nelle cavità interne.
Un sistema con getti e pompa dedicata cambia l’approccio. Non si aspetta soltanto che il materiale si dissolva: si forza il ricambio del liquido nelle zone interne. Questo può ridurre i tempi e rendere il processo più prevedibile.
Il vantaggio non è solo la velocità. Una macchina dedicata può aiutare a standardizzare il post-processing. In produzione, sapere che un determinato ciclo di lavaggio funziona per una certa famiglia di componenti è utile quanto avere un buon profilo di stampa. Significa poter ripetere il processo, documentarlo e ridurre l’incertezza.
Perché questa tecnologia interessa anche chi non lavora con la fibra di carbonio
Il tema sollevato da Quill Vogue riguarda un problema più ampio della stampa 3D: molte applicazioni additive non dipendono solo dalla macchina di stampa, ma da tutto ciò che avviene dopo. Polveri da rimuovere, supporti da sciogliere, superfici da pulire, componenti da stabilizzare, pezzi da ispezionare.
La stampa 3D permette geometrie complesse, ma spesso queste geometrie complicano proprio il post-processing. Canali interni, reticoli, cavità chiuse, condotti e parti cave sono facili da progettare e sempre più facili da produrre, ma restano difficili da pulire o controllare.
Per questo il mercato delle attrezzature di post-processing cresce insieme alla maturità della manifattura additiva. Non basta stampare una geometria complessa: bisogna renderla utilizzabile, ripetibile e compatibile con un flusso industriale.
Un tassello nella filiera dei compositi prodotti con stampa 3D
Soluble Core Wash non cambia il principio delle anime sacrificali FDM, ma interviene su una fase che può limitare l’adozione del processo. Se la stampa dell’anima è veloce ma il lavaggio richiede tempi lunghi, il sistema produttivo resta sbilanciato. Se invece la rimozione diventa più rapida e meno dipendente dall’intervento manuale, l’intero metodo diventa più interessante per reparti tecnici, service bureau e produttori di compositi.
Per Quill Vogue, il prodotto rafforza una posizione già costruita nel post-processing della stampa 3D. Per gli utilizzatori di FDM e compositi, il messaggio è pratico: la manifattura additiva non finisce quando il job esce dalla macchina. Nel caso delle anime solubili, la parte stampata deve attraversare un percorso più lungo, e il lavaggio è uno dei passaggi che decide se il processo può diventare produttivo.
La direzione è chiara: portare più automazione, controllo e ripetibilità in una fase spesso gestita con soluzioni artigianali o adattate. In un’applicazione come quella dei componenti cavi in fibra di carbonio, questo può fare la differenza tra un processo utile per pochi pezzi e un flusso più adatto a serie, sviluppo rapido e produzione tecnica.
