Elegoo studia un sistema per livellare il piano di stampa durante la stampa 3D

Elegoo, attraverso Shenzhen SmartPie Technology Co., Ltd., ha depositato un brevetto cinese che descrive un metodo di livellamento intelligente per la piattaforma di una stampante 3D. Il documento, indicato con il numero CN121871127A, riguarda un sistema completamente automatizzato pensato per monitorare e correggere la planarità del piano non solo prima dell’avvio della stampa, ma anche durante il processo. La notizia è stata riportata da Fabbaloo, che cita il brevetto come metodo e sistema di livellamento intelligente per una piattaforma di stampa 3D.

Il punto centrale è la differenza tra il normale autolivellamento iniziale e una possibile compensazione dinamica. Le stampanti desktop moderne eseguono spesso una scansione del piano prima della stampa, costruiscono una mappa della superficie e usano quella mappa per regolare il movimento dell’asse Z nei primi strati. Il brevetto attribuito a Shenzhen SmartPie / Elegoo sembra invece descrivere un controllo a circuito chiuso, capace di rilevare variazioni della piattaforma durante il lavoro e di intervenire su più punti di supporto.

Perché il livellamento è così importante

Il livellamento del piano è uno dei fattori più importanti nella stampa 3D FFF. Una distanza non corretta tra ugello e piano può causare scarsa adesione, primo strato schiacciato, deformazioni o fallimenti già nelle prime fasi. Una guida iFixit dedicata alla Elegoo Neptune 4 spiega che il corretto livellamento serve a mantenere la giusta distanza tra ugello e piano, condizione necessaria per adesione del primo strato e qualità costante.

Anche nelle stampanti a resina il tema è rilevante. La documentazione Elegoo segnala che un livellamento non riuscito può portare a mancata adesione del primo strato, distacco dal piano, separazione degli strati e zone con gap irregolare; quando il gap è troppo grande la cura può essere insufficiente, mentre quando è troppo piccolo il modello può essere schiacciato o deformato.

Questi problemi sono noti agli utenti, ma il brevetto affronta un aspetto diverso: cosa succede se la piattaforma non resta nella stessa condizione geometrica durante una stampa lunga? Una scansione iniziale può essere corretta al minuto zero, ma un lavoro di molte ore può introdurre variazioni dovute a calore, vibrazioni, carico del pezzo, dilatazioni o piccole deformazioni meccaniche.

Il limite dell’autolivellamento tradizionale

Il normale mesh bed leveling lavora partendo da una mappa del piano. Il firmware misura diversi punti, ricostruisce una superficie virtuale e applica piccole correzioni all’asse Z mentre la testina si muove. La documentazione Klipper spiega che il bed mesh intercetta i comandi G-code e modifica la coordinata Z per seguire la forma del piano; descrive anche il “mesh fade”, cioè la riduzione progressiva della compensazione dopo una certa altezza, per evitare che l’intero pezzo replichi la forma del piano.

Questo approccio è molto utile per il primo strato e per compensare irregolarità statiche, ma non risolve del tutto un piano che cambia forma durante la stampa. Se la piattaforma si imbarca, si inclina o cambia localmente quota dopo molte ore, la mappa iniziale può non rappresentare più la condizione reale.

Il brevetto di Shenzhen SmartPie / Elegoo sembra voler intervenire proprio qui: non solo misurare il piano prima della stampa, ma controllarlo lungo il processo, sfruttando momenti in cui l’asse Z si solleva e la macchina può eseguire scansioni rapide di campionamento.

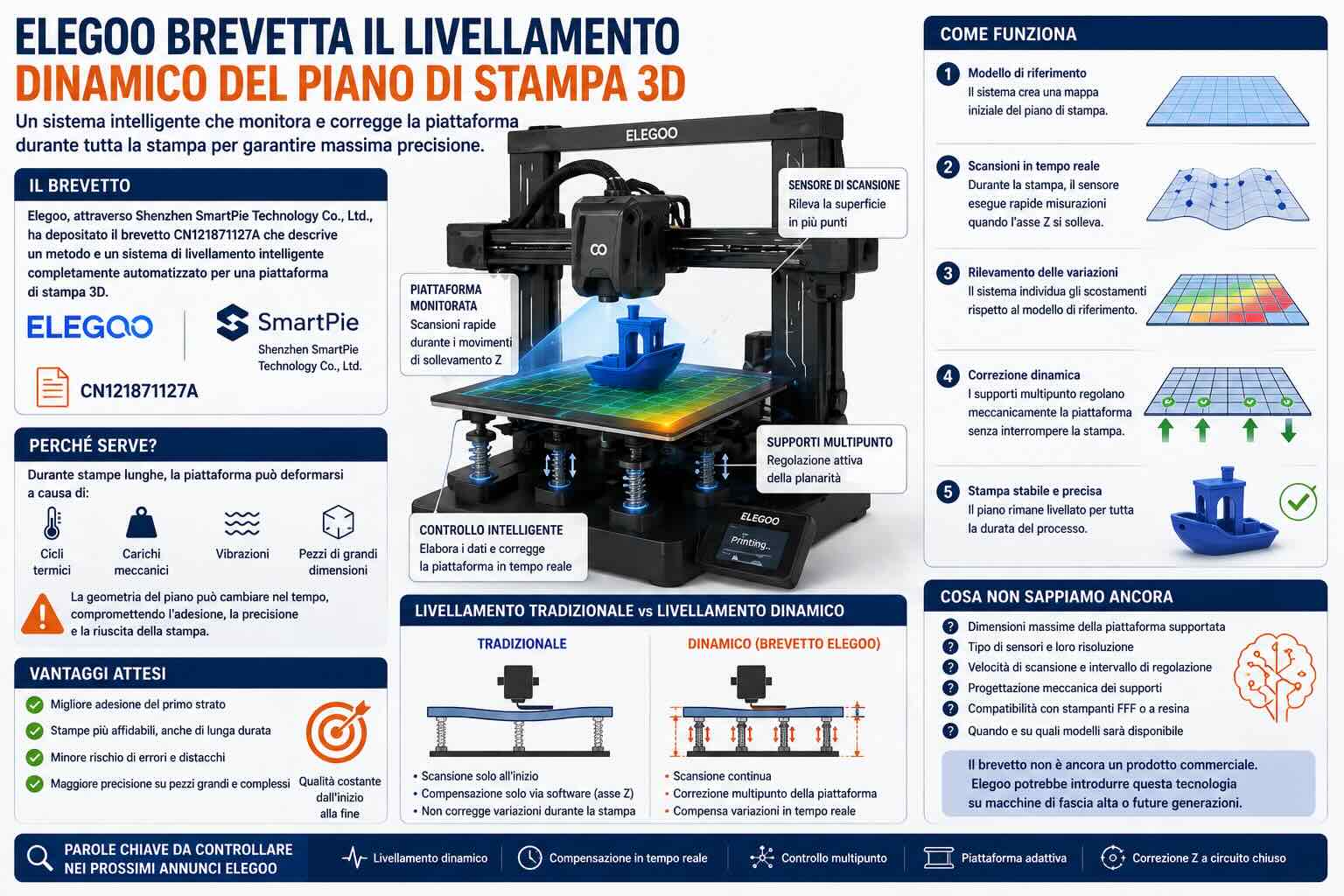

Come funzionerebbe il sistema descritto

Dalle informazioni disponibili, il metodo parte da un modello di riferimento della superficie. Durante la stampa, il sistema esegue misure periodiche e cerca aree con offset anomali. Se rileva uno scostamento, la macchina può intervenire coordinando più strutture di supporto della piattaforma.

La parte più interessante è il concetto di supporto multipunto. Invece di considerare il piano come un elemento rigido e fisso, la piattaforma potrebbe essere sostenuta da più attuatori o meccanismi regolabili. Se una zona si sposta, il sistema potrebbe correggere localmente la quota, mantenendo più stabile la relazione tra ugello, pezzo e piano.

Questo sarebbe diverso da una semplice correzione software dell’asse Z. In un sistema solo software, la testina segue una compensazione calcolata. In un sistema multipunto, anche il piano può diventare un elemento attivo, capace di adattarsi meccanicamente. È una distinzione importante perché, su pezzi grandi o su stampe lunghe, le deformazioni del piano possono non essere uniformi.

Perché Elegoo potrebbe essere interessata a questa tecnologia

Elegoo è nata come marchio molto forte nelle stampanti 3D a resina, ma negli ultimi anni ha ampliato la propria presenza anche nella stampa FDM/FFF. 36Kr riporta che Shenzhen Elegoo Technology Co., Ltd. ha ricevuto un finanziamento strategico da DJI, che l’azienda opera in stampanti 3D consumer, laser engraver e altri strumenti per maker, e che le sue linee coprono sia stereolitografia LCD/SLA sia FDM.

La stessa fonte indica la OrangeStorm Giga come tentativo di Elegoo di entrare nel segmento delle macchine FDM di grande formato, con una campagna Kickstarter superiore a 3 milioni di dollari. Questo è rilevante perché più aumenta il volume di stampa, più diventa difficile mantenere geometrie stabili, superfici perfettamente controllate e affidabilità sulle lunghe durate.

Anche la gamma più compatta mostra l’interesse di Elegoo per calibrazione e automazione. Sul sito ufficiale, la Centauri Carbon viene presentata con “Full-Auto Calibration”, architettura CoreXY, velocità dichiarata fino a 500 mm/s e accelerazione fino a 20.000 mm/s².

Il precedente nelle stampanti a resina Elegoo

Elegoo ha già portato funzioni di autolivellamento e sensori meccanici nelle sue stampanti a resina. La pagina ufficiale della Saturn 4 Ultra descrive un sistema di autolivellamento con sensore meccanico intelligente, oltre a funzioni di self-check, camera AI, rilevamento del warping, controllo residui, allarme resina insufficiente e allarme di livellamento non riuscito.

Anche la Saturn 4 viene descritta da Elegoo con autolivellamento one-click e sensore meccanico, capace di supportare rilevamento residui, allarme per carenza di resina e avviso in caso di livellamento fallito.

Queste funzioni non sono identiche al brevetto CN121871127A, ma mostrano una direzione: ridurre l’intervento manuale, evitare errori di setup e rendere la macchina più autonoma. Il brevetto sul livellamento dinamico sposterebbe questa logica un passo oltre, passando dal controllo prima della stampa al controllo lungo la stampa.

Perché il piano può cambiare durante una stampa

In una stampante FFF, il piano riscaldato, la camera, il pezzo e la struttura meccanica non restano sempre nelle stesse condizioni. Un piano grande può dilatarsi in modo non perfettamente uniforme. Un pezzo voluminoso può accumulare tensioni. Un supporto molto alto può risentire anche di piccoli errori di quota generati ore prima.

Su una stampa breve, queste variazioni possono essere trascurabili. Su una stampa da 10, 20 o più ore, invece, una differenza di pochi decimi di millimetro può diventare visibile, soprattutto se si lavora con superfici ampie, incastri, supporti alti o materiali sensibili al ritiro.

Nel caso di una macchina grande, il problema cresce ancora. Più il piano è esteso, più è difficile garantire planarità perfetta. È proprio qui che un sistema di compensazione attiva potrebbe avere senso: non per sostituire una buona meccanica, ma per correggere piccole variazioni che emergono durante il processo.

Un esempio pratico: supporti e grandi sporgenze

Immaginiamo una stampa con un grande sbalzo sostenuto da supporti alti. Se il piano si inclina o cambia quota mentre il pezzo cresce, la parte superiore del supporto può non trovarsi più esattamente dove il software si aspetta. Il risultato può essere un contatto troppo debole con la geometria da sostenere, un supporto che si stacca, una superficie inferiore segnata o un fallimento del lavoro.

Un sistema di livellamento dinamico potrebbe rilevare che una zona della piattaforma si è spostata rispetto al riferimento iniziale e applicare una correzione, mantenendo più coerente la geometria complessiva. In teoria, questo sarebbe utile anche per stampe tecniche con tolleranze strette, parti funzionali o modelli che occupano gran parte del piano.

Non è ancora un prodotto

È importante distinguere il brevetto da una stampante pronta. Una pubblicazione brevettuale non garantisce che Elegoo porterà la tecnologia sul mercato, né indica tempi, prezzo o modelli compatibili. Dal testo disponibile non emergono dettagli fondamentali come dimensioni della piattaforma, risoluzione dei sensori, velocità di campionamento, tipo di attuatori, corsa disponibile, compatibilità con FFF o resina, oppure strategia software.

Ci sono anche difficoltà tecniche evidenti. Una piattaforma regolabile deve essere rigida, precisa e stabile. Se gli attuatori introducono gioco, vibrazioni o disallineamenti, il sistema potrebbe creare nuovi errori invece di correggerli. Anche il software deve distinguere tra una deformazione reale e un falso segnale causato da residui, rumore del sensore, vibrazioni, geometria del pezzo o variazioni termiche.

Per questo, la tecnologia avrebbe più senso come funzione di fascia alta, almeno in una prima fase. I costi aggiuntivi sarebbero più giustificabili su macchine grandi, chiuse, veloci o destinate a stampe lunghe.

Cosa potrebbe significare per il mercato desktop

Negli ultimi anni il mercato delle stampanti 3D desktop si è spostato da una competizione basata quasi solo su prezzo e volume di stampa a una competizione basata su affidabilità, automazione e tasso di successo. Gli utenti confrontano macchine diverse in base a calibrazione automatica, sensori, compensazione vibrazioni, controllo remoto, rilevamento errori e capacità di completare stampe lunghe senza interventi continui.

Elegoo sembra inserirsi in questa direzione. La società ha ampliato il proprio ecosistema con software di slicing, app di gestione remota e piattaforme per modelli 3D; 36Kr cita il software SatelLite, l’app Matrix e la piattaforma Nexprint come elementi della strategia di ecosistema dell’azienda.

Un livellamento dinamico della piattaforma sarebbe coerente con questa evoluzione: meno regolazioni manuali, più controllo automatico e maggiore probabilità di completare stampe impegnative. Resta però da vedere se la soluzione sarà abbastanza semplice, economica e affidabile per arrivare su prodotti commerciali.

Quali parole osservare nei futuri annunci Elegoo

Nei futuri lanci di Elegoo, potrebbe valere la pena fare attenzione a termini come livellamento dinamico, compensazione in tempo reale, controllo multipunto della piattaforma, closed-loop Z correction, piattaforma adattiva o real-time build plate compensation.

Questi termini non confermerebbero automaticamente l’uso del brevetto CN121871127A, ma potrebbero indicare che l’azienda sta portando nel prodotto una parte delle idee descritte nel documento. Le prime applicazioni potrebbero riguardare una nuova generazione di macchine FFF più grandi o più veloci, oppure sistemi in cui la stabilità del piano è un elemento critico per la riuscita di stampe di lunga durata.

Conclusione

Il brevetto attribuito a Shenzhen SmartPie / Elegoo descrive un possibile passaggio dal semplice autolivellamento iniziale a un controllo più attivo della piattaforma durante la stampa. L’idea è interessante perché affronta un problema reale: il piano di costruzione può cambiare nel tempo, soprattutto nelle stampe lunghe, nei volumi grandi o in presenza di carichi e temperature variabili.

Non è ancora una tecnologia commerciale confermata. Tuttavia, si inserisce bene nel percorso di Elegoo verso macchine più automatizzate, sensori più evoluti e funzioni pensate per ridurre i fallimenti. Se il brevetto dovesse arrivare in una stampante reale, il vantaggio più concreto non sarebbe una singola funzione da scheda tecnica, ma una maggiore stabilità nelle stampe complesse e di lunga durata.
