EPFL migliora la stampa 3D volumetrica con luce laser controllata da ologrammi
La École Polytechnique Fédérale de Lausanne, attraverso il Laboratory of Applied Photonic Devices guidato da Christophe Moser, ha sviluppato una piattaforma di stampa 3D volumetrica che usa ologrammi per guidare la luce laser all’interno di resine fotosensibili. L’obiettivo non è depositare materiale strato dopo strato, ma solidificare un volume di materiale in modo controllato, creando forme tridimensionali in tempi molto più brevi rispetto ai processi additivi tradizionali basati su layer. Il lavoro è stato pubblicato su Light: Science & Applications con il titolo “High-efficiency multi-scale holographic volumetric 3D printing with a phase light modulator”.
La tecnologia si inserisce nel campo della Tomographic Volumetric Additive Manufacturing, spesso abbreviata in TVAM. In questo approccio, un contenitore con resina fotosensibile viene illuminato da diverse direzioni mentre ruota. La parte del materiale che riceve la dose corretta di luce polimerizza e diventa solida, mentre il resto rimane liquido e può essere rimosso. Il principio ricorda una tomografia al contrario: invece di ricostruire un oggetto da più immagini, si proiettano immagini calcolate per ottenere direttamente la forma desiderata nel volume di resina.
La differenza rispetto alla stampa 3D a strati
Nelle tecnologie come SLA, DLP o LCD, l’oggetto nasce per sovrapposizione di sezioni bidimensionali. Ogni layer viene esposto, indurito e poi seguito dal successivo. Questo schema è maturo e industrialmente diffuso, ma porta con sé tempi di processo legati al numero di strati, orientamento del pezzo, supporti, adesione tra layer e finitura superficiale.
La stampa 3D volumetrica prova ad affrontare il problema in un altro modo: non costruisce l’oggetto dal basso verso l’alto, ma tenta di far comparire la geometria nel materiale in una sola sequenza di esposizione. Il vantaggio potenziale è evidente quando si lavora con forme morbide, reticoli complessi, strutture organiche o geometrie che soffrirebbero la presenza di supporti. Nel caso biomedicale, inoltre, ridurre tempi e stress meccanici può essere importante quando nella resina sono presenti cellule vive.
Il sistema EPFL non elimina tutte le difficoltà della stampa volumetrica, ma migliora un punto chiave: come usare la luce in modo più efficiente e più preciso. Nei sistemi TVAM convenzionali, spesso si controlla l’intensità della luce, cioè la sua ampiezza. Il gruppo EPFL lavora invece sulla fase dell’onda luminosa, cioè sul modo in cui il fronte d’onda viene modellato nello spazio. Questa scelta consente di indirizzare meglio l’energia ottica e di generare proiezioni più adatte a formare dettagli tridimensionali.
Dal controllo dell’intensità al controllo della fase
La novità tecnica principale è l’uso di un Phase Light Modulator, indicato come PLM, basato su micro-specchi MEMS che si muovono verticalmente. A differenza dei comuni sistemi che modulano soprattutto la luminosità, il PLM permette di controllare direttamente la fase del fascio luminoso. Nel lavoro scientifico, i ricercatori descrivono questa piattaforma come il primo sistema di stampa 3D volumetrica che utilizza un modulatore di fase di questo tipo per la stampa olografica.
La distinzione può sembrare astratta, ma ha conseguenze pratiche. Se si usa la luce soltanto come una maschera più o meno luminosa, una parte rilevante dell’energia viene persa o inviata in zone inutili. Se invece si controlla la fase, si può costruire un campo luminoso più adatto a depositare energia esattamente dove serve. Secondo l’articolo, rispetto alla codifica basata sull’ampiezza, la codifica di fase con PLM produce un incremento di efficienza del motore ottico pari a 70 volte.
Questo non significa che il pezzo sia automaticamente perfetto. Significa che, a parità di energia disponibile, molta più luce contribuisce alla formazione della geometria. Nel bioprinting questo aspetto pesa molto, perché una potenza ottica più bassa può ridurre il rischio di danneggiare cellule e biomateriali sensibili.

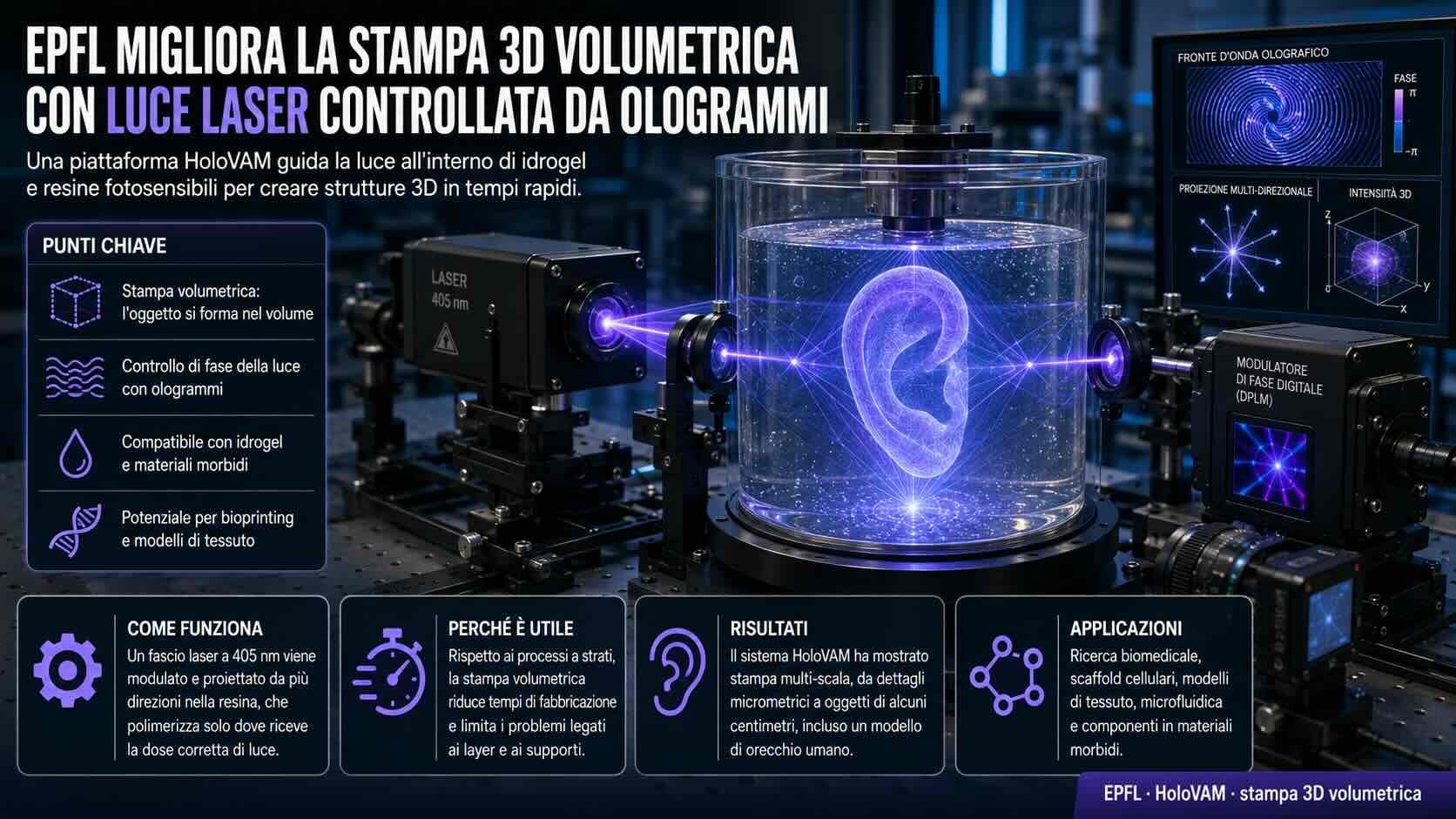

HoloVAM: stampa volumetrica con ologrammi
Il metodo rientra nella famiglia HoloVAM, cioè stampa additiva volumetrica olografica. In pratica, un calcolo digitale genera una sequenza di ologrammi che modellano il fascio laser. Questi ologrammi non servono a creare un’immagine visibile per l’occhio umano, ma a distribuire energia all’interno della resina in modo tridimensionale.
Il sistema impiega luce a 405 nm, quindi nella regione del violetto, adatta a innescare la polimerizzazione di molte resine fotosensibili. Nel setup sperimentale citato nello studio compaiono anche componenti commerciali: il DLP6750 PLM EVM di Texas Instruments, una sorgente laser Integrated Optics 0405L-13A-NI-AT-NF e camere iDS per monitorare sia il processo di polimerizzazione sia le proiezioni olografiche.
Questi nomi sono utili perché mostrano che il sistema non è soltanto un concetto ottico astratto. La piattaforma combina fotonica, modulazione MEMS, controllo digitale, materiali fotosensibili e monitoraggio del processo. La stampa 3D volumetrica, in questo caso, non dipende da un unico componente, ma dall’integrazione tra luce, chimica della resina e calcolo.
Oggetti da centinaia di micrometri a centimetri
Nel lavoro pubblicato, il team ha dimostrato la stampa di oggetti su scale diverse: da strutture nell’ordine delle centinaia di micrometri fino a oggetti di dimensioni centimetriche. Sono stati usati materiali differenti, tra cui resine acriliche, idrogel morbidi e idrogel caricati con cellule. Lo studio indica anche una concentrazione cellulare pari a 1 milione di cellule per millilitro in alcune prove con idrogel cell-laden.
Un dato tecnico importante riguarda la risoluzione: tramite micro-CT, i ricercatori hanno misurato una caratteristica positiva minima di circa 30,3 micrometri. Per la stampa volumetrica, mantenere dettagli fini su volumi più grandi non è banale, perché la luce attraversa il materiale, può diffondersi, interferire e perdere contrasto.
Il gruppo EPFL ha inoltre stampato oggetti fino a 3 × 3 × 4 cm³ in circa 2 minuti, usando una diode laser da 150 mW. Questo dato è interessante perché collega la tecnica a sorgenti laser relativamente compatte e non a sistemi ottici ad alta potenza pensati solo per laboratorio.
Il caso dell’orecchio umano stampato in resina gelatinosa
Uno degli esempi più comprensibili anche fuori dal mondo della fotonica è la stampa di un modello di orecchio umano a grandezza naturale in una resina a base di gelatina. L’EPFL presenta questo risultato come un passo verso impianti biostampati per medicina ricostruttiva, pur senza affermare che un impianto clinico sia già disponibile.
La forma dell’orecchio è un banco di prova utile perché ha curve complesse, spessori variabili e una geometria organica. Non è un semplice cubo o un reticolo dimostrativo. Stampare una forma simile con materiali morbidi e con un processo compatibile con cellule vive è più vicino alle esigenze della medicina rigenerativa rispetto a un campione rigido e geometrico.
Il gruppo ha anche verificato un costrutto più piccolo, da 64 mm³, nel quale le cellule incorporate sono rimaste vitali dopo sei giorni e hanno formato reti organizzate. Questo risultato non basta a trasformare la tecnologia in una procedura clinica, ma indica che la combinazione tra luce, resina e tempi di esposizione può essere resa compatibile con un ambiente biologico controllato.
Perché i fasci “self-healing” sono importanti
Un altro punto tecnico riguarda i cosiddetti fasci auto-riparanti, o self-healing beams. Quando la luce attraversa materiali torbidi o ricchi di particelle, come bioresine con cellule, il fascio può disperdersi. La forma proiettata perde nitidezza e la dose di energia non arriva più in modo pulito nel punto previsto.
Il controllo olografico del fascio aiuta a mantenere una qualità di proiezione migliore anche in presenza di scattering. Per questo motivo, EPFL collega la tecnica alla stampa di idrogel caricati con cellule e a strutture simili ai tessuti. In un contesto biomedicale, il materiale da stampare non è sempre trasparente come una resina standard da laboratorio: può contenere cellule, biomolecole, additivi e componenti che interferiscono con il percorso della luce.
La gestione dello scattering è uno dei motivi per cui la stampa 3D volumetrica per bioprinting è più complessa della stampa di un oggetto dimostrativo in resina trasparente. Se la luce non mantiene contrasto, il pezzo può risultare deformato, sovraesposto o privo di dettagli fini.
La questione dello speckle
I ricercatori hanno lavorato anche sulla riduzione dello speckle, cioè l’interferenza casuale che può creare superfici granulose o irregolari quando si usa luce coerente, come quella di un laser. Nel processo HoloVAM, lo speckle è un problema concreto perché il controllo del fascio deve essere preciso, ma la coerenza della luce può introdurre disturbi.
Lo studio descrive una strategia basata su sequenze temporali di pattern, con spostamenti laterali digitali, per rendere più uniforme la distribuzione dell’energia e migliorare la qualità superficiale dei pezzi. È un aspetto meno immediato rispetto alla stampa dell’orecchio, ma molto rilevante se si pensa a componenti biomedicali o microstrutture dove la superficie condiziona comportamento cellulare, adesione e risposta meccanica.
Il legame con il lavoro del 2025
Il nuovo studio si collega a un percorso iniziato dal gruppo EPFL con la stampa volumetrica olografica basata su TVAM. Nel lavoro precedente, realizzato anche con la University of Southern Denmark, i ricercatori avevano già mostrato che modulare la fase della luce invece dell’ampiezza poteva migliorare efficienza e risoluzione. La nuova piattaforma porta quel principio in una direzione più concreta grazie al modulatore di fase dedicato.
La differenza è che il nuovo sistema non si limita a codificare la fase in modo indiretto, ma usa un dispositivo progettato per controllarla direttamente. Il risultato è una maggiore efficienza del motore ottico e una migliore compatibilità con oggetti più grandi e materiali biologici.
Cosa può significare per il bioprinting
La stampa 3D di tessuti e strutture biologiche deve rispettare vincoli diversi dalla produzione di pezzi tecnici. Non basta ottenere la forma esterna. Il materiale deve rimanere idratato, le cellule non devono subire stress eccessivo, la chimica di polimerizzazione deve essere compatibile con la vitalità cellulare e la geometria interna deve favorire scambio di nutrienti, crescita e organizzazione cellulare.
La stampa volumetrica può essere interessante perché riduce il tempo in cui le cellule restano esposte al processo. Inoltre, non richiedendo necessariamente ugelli di estrusione, può evitare alcuni problemi legati al passaggio del bioinchiostro attraverso canali stretti. Al tempo stesso, richiede una formulazione del materiale molto precisa: la resina deve polimerizzare solo dove la dose luminosa supera una soglia e deve rimanere stabile durante la rotazione e l’esposizione.
Per questo il risultato EPFL va letto come un avanzamento di piattaforma, non come una soluzione pronta per produrre organi trapiantabili. L’orecchio stampato è un modello, non un tessuto funzionale completo. Il valore del lavoro sta nel mostrare che volumi più grandi, potenze laser contenute e materiali caricati con cellule possono essere portati nello stesso processo.
Applicazioni possibili
Le applicazioni più immediate sono nel campo della ricerca biomedicale: modelli di tessuto, supporti per colture cellulari, scaffold morbidi, strutture per test farmacologici e modelli personalizzati per medicina ricostruttiva. La possibilità di stampare geometrie morbide senza procedere per layer potrebbe essere utile anche per studiare tessuti complessi, dove la continuità del materiale e l’assenza di linee di strato hanno un ruolo.
Oltre al biomedicale, la stampa volumetrica olografica può avere interesse nella microfluidica, nell’ottica, nei dispositivi soft robotics e nella produzione di componenti con canali interni complessi. Tuttavia, il lavoro EPFL mette al centro soprattutto il tema biologico, perché la combinazione tra fasci auto-riparanti, idrogel e bassa potenza ottica risponde a problemi tipici del bioprinting.
I limiti ancora da affrontare
Gli stessi ricercatori indicano diversi passaggi da migliorare: fedeltà di proiezione, stampa in bioresine con densità cellulari più alte, controllo dello speckle e modellazione più accurata della chimica di polimerizzazione. La luce non è l’unico elemento del processo. Anche diffusione dell’ossigeno, cinetica degli iniziatori, inibizione chimica e risposta del materiale influenzano la forma finale.
Per arrivare a strutture biologiche più complesse servirà anche lavorare su vascolarizzazione, maturazione cellulare, proprietà meccaniche e integrazione con sistemi di coltura. La stampa è solo una parte del problema: dopo la fabbricazione, il costrutto deve sopravvivere, organizzarsi e svolgere una funzione.
Una piattaforma più efficiente, non una scorciatoia
Il merito principale del lavoro EPFL è avere aumentato l’efficienza del processo ottico e aver dimostrato una stampa multi-scala con materiali più vicini al mondo biomedicale. Il passaggio dalla modulazione di ampiezza alla modulazione di fase, insieme all’uso del PLM, rende la luce più utile al processo di polimerizzazione e riduce la potenza necessaria.
In pratica, la piattaforma HoloVAM prova a rendere la stampa 3D volumetrica più adatta a oggetti grandi, morbidi e sensibili, cioè proprio quelli che mettono in crisi molte tecnologie additive convenzionali. Il lavoro non chiude la strada alla stampa 3D a strati, che resta essenziale in molti settori, ma mostra un percorso diverso per materiali e applicazioni in cui costruire layer dopo layer non è sempre la scelta migliore.
