Un nuovo reticolo a spirale cava per la stampa 3D unisce gestione termica e resistenza meccanica
Una ricerca che prova a superare il compromesso tra raffreddamento e robustezza
Il tema centrale dello studio ripreso da Fabbaloo è uno dei più complessi nella progettazione per additive manufacturing: ottenere nello stesso componente sia una buona capacità di dissipare calore sia un comportamento meccanico adatto a sostenere carichi. Il lavoro, pubblicato il 15 aprile 2026 sulla rivista Aerospace, presenta una struttura chiamata Hollow Spiral Lattice (HSL), cioè un reticolo a spirale cava progettato per integrare canali continui per il fluido e una funzione strutturale nello stesso volume. Gli autori arrivano da più istituzioni di ricerca, tra cui Xi’an Modern Control Technology Research Institute, National University of Singapore, Beijing Institute of Technology, Tongji University e Xi’an Institute of Applied Optics.
Come è fatto il reticolo HSL

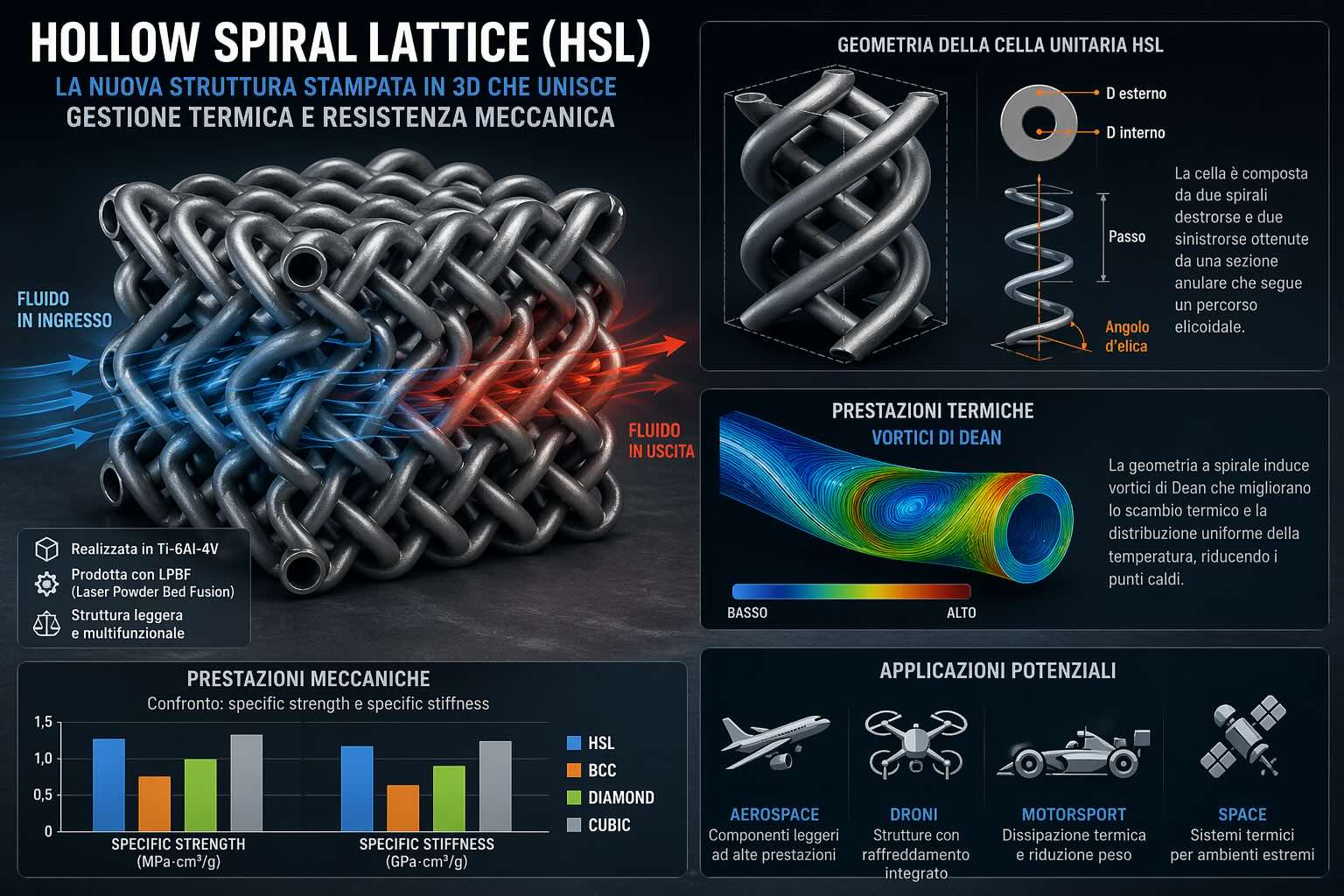

Secondo l’abstract dell’articolo scientifico, la cella elementare del reticolo è composta da due membri spiraliformi destrorsi e due sinistrorsi. La geometria nasce facendo scorrere una sezione anulare circolare lungo un percorso elicoidale cilindrico, così da ottenere una topologia porosa con canali continui interni e contemporaneamente una capacità portante. La struttura non è quindi un semplice lattice alleggerito, ma una configurazione parametrica in cui raggio della spirale, angolo d’elica e diametri interno ed esterno del tubo diventano variabili di progetto per regolare densità relativa, rigidezza e prestazioni termiche.
Perché questa architettura è diversa dai lattici più comuni
Nella letteratura sui lattici per additive manufacturing, configurazioni come BCC, diamond, Kelvin, octet e TPMS sono già note per proprietà come alleggerimento, rigidità specifica ed energia assorbita. Il problema è che molte di queste architetture non nascono per fare anche da scambiatore termico o da rete di distribuzione del fluido. Lo studio sull’HSL prova a collocarsi proprio in questo spazio intermedio: non un lattice pensato solo per resistere, e nemmeno un microcanale pensato solo per raffreddare, ma una struttura in cui funzione termica e funzione meccanica vengono impostate insieme già nella fase di progettazione.
LPBF e Ti-6Al-4V: perché il lavoro è rilevante anche sul piano produttivo
Il paper specifica che i campioni HSL sono stati realizzati in Ti-6Al-4V mediante Laser Powder Bed Fusion (LPBF). Questa scelta è importante perché il titanio Ti-6Al-4V è una delle leghe più studiate e usate nell’additive manufacturing, soprattutto nei campi aerospaziale e biomedicale, mentre l’additive manufacturing è oggi considerato il metodo principale per produrre molte tipologie di lattice structures complesse. Gli autori non si limitano quindi a una proposta geometrica teorica, ma la collegano a un processo industriale già consolidato per componenti metallici di alta gamma.
Prestazioni termiche: il ruolo dei vortici di Dean
Uno degli aspetti più interessanti riportati nell’abstract è il comportamento del fluido all’interno dei canali spiraliformi. Gli autori spiegano che la geometria induce Dean vortices, cioè moti secondari generati dalla curvatura del flusso, che aumentano lo scambio tra il flusso centrale e il fluido vicino alle pareti. In termini pratici, questo meccanismo migliora il rimescolamento radiale, rende più uniforme la temperatura e aiuta a limitare la formazione di punti caldi localizzati. È un risultato importante perché nei componenti stampati in 3D destinati a raffreddamento o gestione termica il vero limite non è solo la superficie disponibile, ma la qualità della distribuzione del calore nel volume.
Prestazioni meccaniche: confronto con BCC e diamond
Sul lato strutturale, il paper riporta che il reticolo HSL mostra specific strength e specific stiffness superiori rispetto ai lattice BCC e diamond, arrivando vicino alle prestazioni della topologia cubica. Questo dato è rilevante perché molte soluzioni orientate al raffreddamento perdono competitività quando devono reggere carichi, mentre qui la geometria spiraliforme cava cerca di mantenere un livello elevato di portanza a fronte di una struttura interna dedicata anche al passaggio del fluido. In sostanza, la ricerca suggerisce che la multifunzionalità non debba per forza comportare una forte penalizzazione meccanica.
Il valore del metodo sta nella progettazione parametrica, non solo nella forma
L’interesse del lavoro non sta soltanto nella forma a spirale cava, ma nella possibilità di costruire una metodologia di co-ottimizzazione. Fabbaloo sottolinea proprio questo punto: il progetto permette all’ingegnere di agire su parametri come passo della spirale, diametro del canale, spessore di parete e orientamento della cella per cercare un equilibrio tra trasferimento termico, densità relativa e rigidezza. Questo approccio è in linea con una tendenza più ampia della ricerca sui lattici, che mira a superare l’idea del lattice come semplice riempimento leggero e a trattarlo invece come una micro-architettura ingegnerizzata per svolgere più funzioni insieme.
Dove potrebbero nascere i principali problemi di industrializzazione
La stessa notizia di Fabbaloo evidenzia però alcune criticità pratiche. Nelle strutture cave ottenute con LPBF, l’estrazione della polvere residua dai canali interni può diventare un passaggio delicato, e anche la gestione degli sbalzi e dell’orientamento di stampa può influire sulla producibilità reale. Un’altra review recente sulle lattice structures ricorda che la qualità finale dipende in modo marcato da parametri di processo, difetti di formatura e vincoli geometrici. Questo significa che l’HSL appare promettente come concetto, ma per una sua adozione industriale serviranno regole di progettazione, validazione sperimentale più estesa e criteri chiari per la fabbricazione ripetibile.
Perché questo studio conta per aerospace, droni e componenti integrati
Il paper collega esplicitamente la ricerca alle esigenze delle applicazioni ad alta densità di potenza e a condizioni operative severe, in particolare in ambito aerospace. In questi settori, avere componenti che facciano nello stesso tempo da supporto meccanico e da elemento di gestione termica può ridurre peso, numero di parti, interfacce e operazioni di assemblaggio. Fabbaloo cita scenari come staffe strutturali con funzione di dissipatore, supporti con canali interni di raffreddamento e altri componenti multifunzionali per droni, motorsport e spazio. La direzione è chiara: usare la stampa 3D non solo per produrre forme complesse, ma per concentrare più funzioni dentro un unico pezzo.
Una ricerca da seguire per capire come evolverà il design dei lattici
La proposta del gruppo di ricerca non va letta come una soluzione già pronta per la produzione in larga scala, ma come un segnale importante sull’evoluzione del design per additive manufacturing. Il fatto che la struttura sia stata definita con vincoli di producibilità LPBF, realizzata in Ti-6Al-4V e valutata con CFD, FEA e prove di compressione quasi statica rende il lavoro più concreto di molte esplorazioni soltanto numeriche. Se il modello verrà integrato in strumenti di progettazione e ulteriormente validato in condizioni applicative reali, l’HSL potrebbe diventare una delle architetture di riferimento per componenti metallici leggeri che devono gestire insieme carico e calore.
