Metamateriali acustici stampati in 3D: quando la forma diventa uno strumento per controllare il rumore

Il controllo del rumore è un problema tecnico molto più complesso di quanto possa sembrare. In molti casi non basta aggiungere materiale fonoassorbente, aumentare lo spessore di un pannello o ricoprire una superficie con schiume e fibre. In automobili, aerei, macchinari industriali, impianti, edifici e strutture leggere, ogni chilogrammo in più può peggiorare consumi, efficienza, ingombri o manutenzione.

Qui entrano in gioco i metamateriali acustici, strutture progettate non tanto per la composizione chimica del materiale, ma per la loro geometria interna. Il comportamento acustico nasce da reticoli, cavità, canali, microfori, celle periodiche e risonatori capaci di interferire con la propagazione delle onde sonore o delle vibrazioni. Polytec GmbH, azienda tedesca specializzata in sistemi di misura ottica e vibrometria laser, indica questi materiali come una via per intervenire su rumore aereo e rumore strutturale con meno massa rispetto a molte soluzioni tradizionali.

Perché la stampa 3D è importante per i metamateriali acustici

La stampa 3D ha un ruolo centrale perché permette di costruire forme interne difficili da ottenere con lavorazioni convenzionali. Un metamateriale acustico può contenere camere d’aria, canali tortuosi, strutture cellulari, pareti sottili o risonatori accordati su frequenze precise. Questi elementi non sono decorativi: determinano il modo in cui il componente assorbe, riflette, blocca o devia il suono.

Le tecnologie citate in questo campo includono FDM, SLA, DLP, SLS, stampa a letto di polvere, material jetting e, per microstrutture molto fini, litografia a due fotoni. La scelta del processo dipende da scala, materiale, precisione richiesta e ambiente d’uso. Una review pubblicata su Virtual and Physical Prototyping da ricercatori di Khalifa University e Dassault Aviation classifica i metamateriali acustici prodotti con manifattura additiva in quattro famiglie principali: perforati, scanalati, cellulari e ibridi.

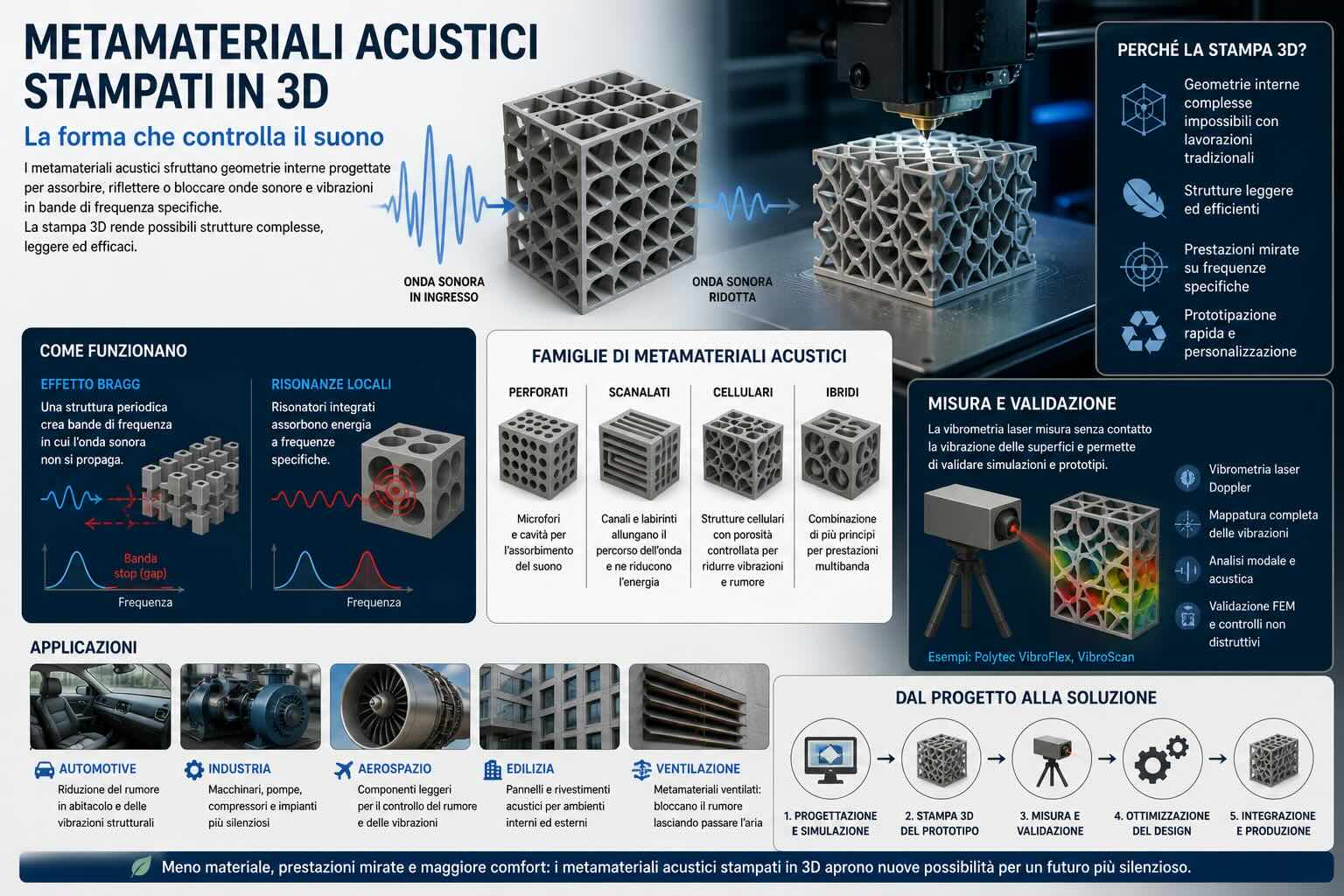

Questa classificazione aiuta a capire il tema. I materiali perforati sfruttano microfori e cavità posteriori; quelli scanalati allungano il percorso del suono attraverso canali e labirinti; le strutture cellulari usano geometrie come nidi d’ape, reticoli o celle con porosità controllata; i design ibridi combinano più principi nello stesso oggetto. Il vantaggio della stampa 3D è poter modificare parametri come spessore parete, densità delle celle, profondità delle cavità, orientamento dei canali e distribuzione delle aperture senza cambiare completamente il processo produttivo.

Non è solo assorbimento: si lavora sulle frequenze

I materiali fonoassorbenti tradizionali tendono a lavorare in modo più generale. I metamateriali acustici, invece, possono essere progettati per intervenire su bande di frequenza specifiche. Questo è utile quando il disturbo non è un rumore qualsiasi, ma una frequenza nota generata da un motore, una pompa, una turbina, una struttura metallica, un pannello vibrante o un flusso d’aria.

Due principi ricorrono spesso: effetto Bragg e risonanze locali. Nel primo caso, una struttura periodica crea intervalli di frequenza nei quali la propagazione dell’onda viene ostacolata. Nel secondo caso, piccoli risonatori integrati nel materiale modificano il comportamento dinamico del sistema, creando zone in cui la trasmissione della vibrazione viene ridotta. Polytec descrive questi meccanismi come strumenti per creare “stopband”, cioè bande di frequenza in cui il passaggio dell’onda è fortemente limitato.

Per un lettore non tecnico si può semplificare così: invece di mettere più materiale per “soffocare” il rumore, si progetta una struttura che risponde in modo mirato proprio alla frequenza da ridurre. È una differenza importante, soprattutto nei settori dove peso, spazio e integrazione meccanica contano.

Riduzione di rumore con meno massa

Secondo Polytec, in configurazioni adeguate i metamateriali vibroacustici possono raggiungere attenuazioni nell’ordine di 20–40 dB nella banda di frequenza di interesse, con valori anche superiori in banchi prova ottimizzati. La prestazione, però, dipende molto da geometria, tolleranze di fabbricazione e modo in cui il componente viene integrato nella struttura finale.

Questo punto va letto con attenzione. Il valore in decibel non è un numero universale applicabile a qualsiasi pezzo stampato. Un metamateriale progettato per un pannello automotive non avrà lo stesso comportamento in una canalizzazione, in un drone, in un macchinario industriale o in un edificio. L’ambiente di montaggio modifica la risposta del sistema. Anche una piccola variazione nella geometria interna può spostare la frequenza di risonanza o ridurre l’effetto previsto.

È proprio qui che la stampa 3D porta vantaggi e limiti allo stesso tempo. Permette di produrre geometrie complesse, ma richiede controllo. Una parete leggermente più spessa, un foro parzialmente chiuso, una tolleranza non rispettata o una rugosità interna diversa da quella prevista possono cambiare il comportamento acustico. Nei metamateriali, la geometria è parte della funzione.

La misura conta quanto la stampa

Per sviluppare questi componenti non basta stampare un campione e provarlo “a orecchio”. Servono strumenti capaci di vedere come il pezzo vibra e come l’onda si propaga. Polytec propone sistemi di vibrometria laser come VibroFlex e VibroScan, che misurano senza contatto la velocità di vibrazione sulla superficie tramite effetto Doppler. Da quei dati si possono ricavare spostamento, accelerazione, modi propri e distribuzione delle vibrazioni.

La vibrometria laser è utile perché non aggiunge massa al campione. Un sensore incollato su una piccola struttura potrebbe alterarne la risposta; un laser, invece, misura a distanza. Per i metamateriali acustici questa caratteristica è importante: quando l’effetto dipende da dettagli geometrici e risonanze, anche l’atto di misurare deve essere il meno invasivo possibile.

Polytec indica che la famiglia VibroScan QTec Xtra 3D può essere usata per analisi modale, acustica, dinamica strutturale, ultrasuoni, validazione FEM e controlli non distruttivi, con misure senza contatto su superfici estese e geometrie tridimensionali. Il sistema viene presentato con campi di frequenza fino a 32 MHz e capacità di acquisizione full-field, cioè su aree e non solo su un singolo punto.

Dal CAD alla prova sperimentale

Il percorso di sviluppo di un metamateriale acustico stampato in 3D è iterativo. Si parte da una frequenza da controllare, si costruisce un modello numerico, si progetta la cella o la geometria interna, si stampa un provino e poi si misura. Se la frequenza di attenuazione non coincide con quella prevista, il design viene corretto.

Questo ciclo è particolarmente adatto alla manifattura additiva. Una volta definita la famiglia geometrica, modificare il passo del reticolo, la lunghezza di un canale o il volume di una cavità non richiede uno stampo nuovo. La stessa review collegata a Khalifa University e Dassault Aviation sottolinea che la manifattura additiva permette di controllare architettura interna, distribuzione del materiale e parametri geometrici per ottenere risposte acustiche su bande di frequenza specifiche.

In laboratorio si possono usare anche tubi di impedenza e camere riverberanti per misurare coefficienti di assorbimento, perdita di trasmissione e altri indicatori. La vibrometria laser aggiunge un livello diverso: consente di osservare il movimento del materiale, quindi di capire perché una geometria funziona o perché non raggiunge la banda prevista.

Applicazioni: veicoli, macchine, edifici e aerospazio

Le applicazioni principali sono nei settori dove rumore e vibrazioni sono difficili da controllare senza aumentare troppo peso o ingombro. In un veicolo, ad esempio, il comfort acustico dell’abitacolo deve convivere con vincoli di leggerezza. In un aereo ogni massa aggiuntiva ha un costo energetico. In un macchinario industriale il rumore può essere collegato a sicurezza, usura, qualità del lavoro e normativa. In edilizia, il problema riguarda pareti, facciate, impianti, ventilazione e ambienti tecnici.

Polytec cita l’uso dei metamateriali vibroacustici in componenti di veicoli, macchine, acustica edilizia e applicazioni aerospaziali. Il tema non riguarda solo il rumore percepito dalle persone: le vibrazioni possono eccitare strutture, generare fatica, disturbare sensori o compromettere il funzionamento di componenti sensibili.

Fraunhofer ha lavorato sul progetto MetaVib, dedicato all’uso industriale dei metamateriali vibroacustici lungo la catena del valore. Il progetto coinvolge istituti come Fraunhofer LBF, Fraunhofer IFAM, Fraunhofer IBP e Fraunhofer IWU, con attenzione a progettazione, acustica, produzione e integrazione in componenti reali.

Questa parte è importante perché porta il discorso fuori dal solo prototipo. Un metamateriale acustico deve essere progettato, stampato o prodotto, misurato, montato e mantenuto. Se rimane un campione da laboratorio, il suo valore industriale è limitato. Se invece può essere integrato in pannelli, carter, condotti, strutture leggere o componenti di carrozzeria, diventa una tecnologia applicabile.

Il caso dei metamateriali ventilati

Una delle linee più interessanti riguarda le strutture capaci di bloccare o ridurre il rumore lasciando passare aria. È un problema classico: se si chiude tutto, il rumore cala, ma si blocca anche la ventilazione. Se si lascia passare aria, spesso passa anche il suono.

La ricerca sui metamateriali acustici ha esplorato strutture aperte, risonatori e geometrie ad anello in grado di riflettere determinate onde sonore senza impedire completamente il flusso d’aria. Anche questo è un campo in cui la stampa 3D ha senso, perché permette di realizzare canali interni e forme matematicamente definite. Diversi lavori scientifici hanno studiato metasuperfici ventilate e camere acustiche riconfigurabili stampate in 3D per l’isolamento del suono a bassa frequenza.

Queste soluzioni possono essere utili in ventilatori, condotti, impianti HVAC, macchinari, droni, apparecchiature elettroniche o ambienti dove il raffreddamento non può essere sacrificato. La sfida è ottenere una riduzione sonora utile senza creare perdite di carico eccessive o geometrie difficili da pulire.

Perché il rumore è anche un tema sanitario

L’interesse per queste tecnologie non nasce solo dal comfort. L’Organizzazione Mondiale della Sanità considera il rumore ambientale un problema di salute pubblica, con effetti su benessere, sonno, qualità della vita e rischio cardiovascolare. Le linee guida europee dell’OMS sono state sviluppate per proteggere la salute da rumori da traffico stradale, ferroviario, aeroportuale, turbine eoliche e attività ricreative.

Anche l’Agenzia Europea dell’Ambiente indica l’esposizione cronica al rumore come un problema diffuso in Europa, con impatti fisici e mentali. Questo spiega perché il controllo acustico non sia soltanto un tema di progettazione industriale, ma anche di qualità urbana, mobilità, edilizia e lavoro.

La stampa 3D non risolve da sola l’inquinamento acustico. Può però fornire strumenti più precisi per affrontare casi specifici, soprattutto dove le soluzioni convenzionali sono troppo pesanti, troppo ingombranti o poco selettive.

Limiti tecnici da non sottovalutare

I metamateriali acustici stampati in 3D non sono una soluzione universale. Il primo limite è la banda di frequenza. Molte strutture funzionano bene in intervalli mirati, ma meno bene fuori da quei valori. Il secondo limite è la sensibilità alle tolleranze: se la stampa non riproduce fedelmente la geometria, la risposta acustica cambia. Il terzo è la scalabilità produttiva: produrre un campione da laboratorio non è lo stesso che realizzare migliaia di componenti con qualità ripetibile.

Ci sono poi vincoli di materiale. Un metamateriale per un’automobile deve resistere a temperatura, vibrazioni, umidità e cicli di vita lunghi. Un componente aerospaziale deve rispettare requisiti molto più severi su peso, fiamma, fumi, fatica e certificazione. In edilizia entrano in gioco durata, costo al metro quadro, reazione al fuoco e montaggio.

Per questo la fase di caratterizzazione è decisiva. Polytec sottolinea che anche piccole deviazioni strutturali possono spostare risonanze, modificare band gap o ridurre la funzione prevista; da qui l’uso di metodi di misura senza contatto per collegare simulazione, prototipo e prova sperimentale.

Il ruolo delle aziende e dei centri di ricerca

In questo settore troviamo attori diversi. Polytec GmbH lavora sugli strumenti di misura necessari per validare vibrazioni e modi propri. Dassault Aviation, insieme a Khalifa University, compare tra gli autori della review sui metamateriali acustici prodotti con manifattura additiva. Fraunhofer, con il progetto MetaVib e diversi istituti coinvolti, lavora sull’integrazione industriale dei metamateriali vibroacustici. Sonobex, spin-out legato a ricerche della Loughborough University, ha commercializzato soluzioni di controllo del rumore basate su metamateriali acustici per barriere, enclosure e applicazioni industriali.

Questi nomi mostrano che il tema non è confinato a una singola azienda. La stampa 3D è una delle tecnologie abilitanti, ma servono competenze di acustica, materiali, simulazione, misura, industrializzazione e certificazione.

Una tecnologia da seguire nella fase applicativa

Il passaggio più interessante è quello dall’esperimento al componente reale. La stampa 3D rende possibile produrre strutture acustiche su misura, ma la loro adozione dipenderà da costi, ripetibilità, materiali disponibili e facilità di integrazione. Nel settore automotive e aerospaziale, ad esempio, il vantaggio della leggerezza può essere importante; nell’edilizia, invece, serviranno soluzioni economiche e installabili su superfici ampie; nell’industria, il valore sarà legato alla riduzione del rumore in macchine, compressori, pompe, turbine e impianti.

Il punto non è sostituire tutti i materiali fonoassorbenti esistenti. Il punto è aggiungere una nuova classe di componenti progettati per frequenze e vincoli specifici. La stampa 3D consente di costruire questi componenti con geometrie complesse, mentre strumenti come la vibrometria laser permettono di verificarne il comportamento reale.

Per la manifattura additiva è un campo molto coerente con la sua natura: non produrre semplicemente una forma, ma incorporare una funzione nella geometria. Nei metamateriali acustici, la forma non è solo design. È il meccanismo che decide come il suono passa, si ferma, si riflette o viene dissipato.
